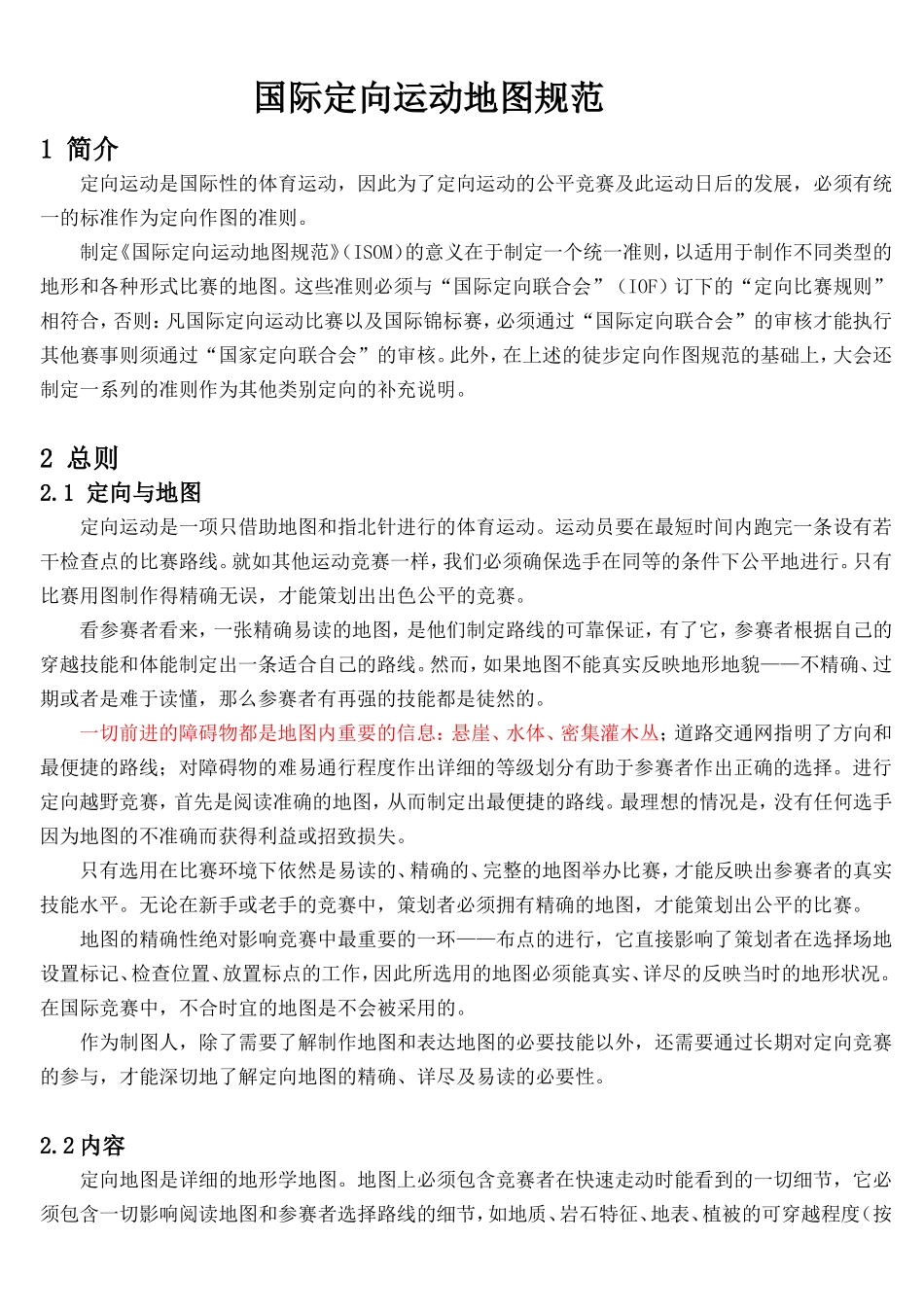

制图规范中文版_第1页
1/54

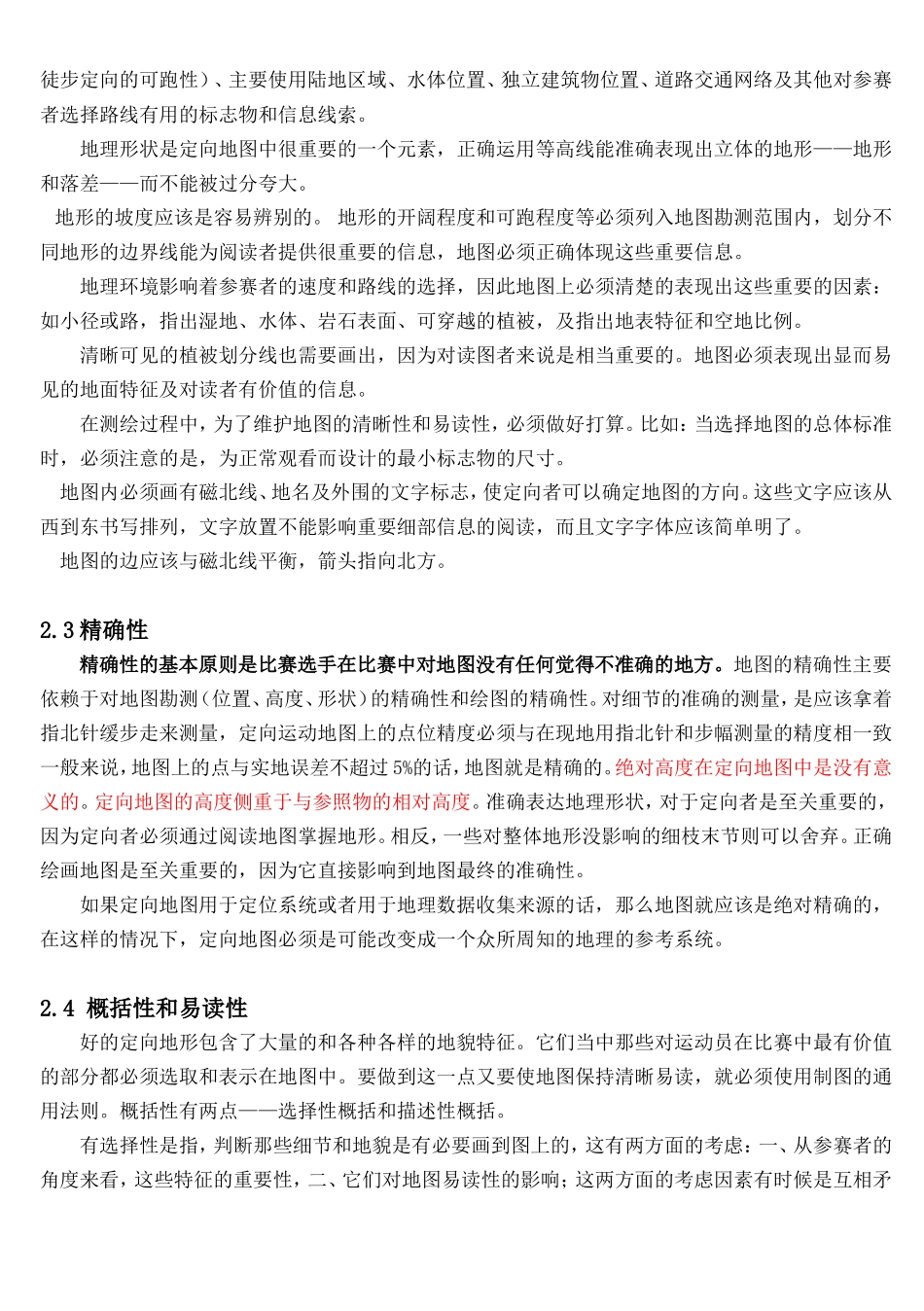

制图规范中文版_第2页
2/54

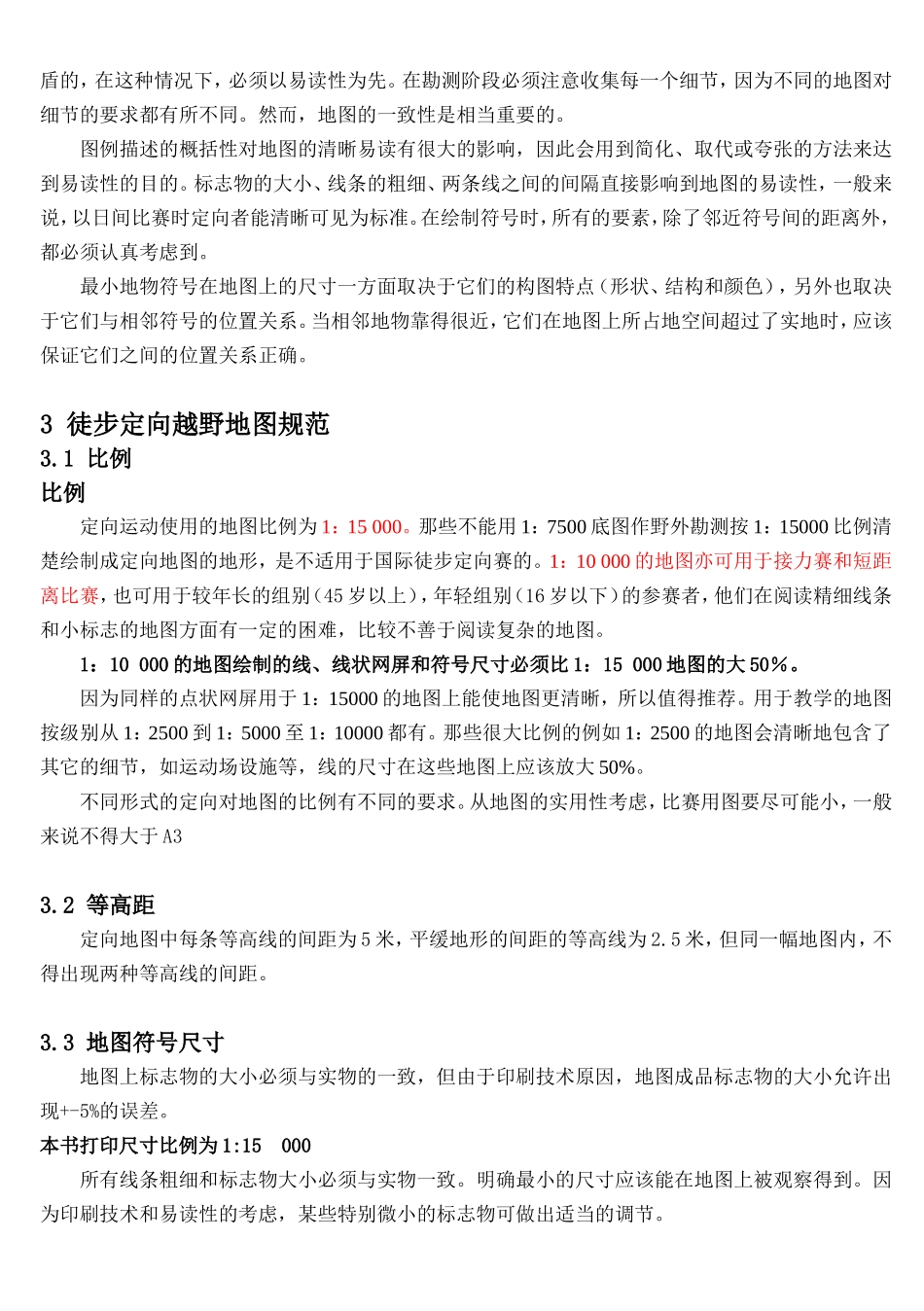

制图规范中文版_第3页
3/54
国际定向运动地图规范1简介定向运动是国际性的体育运动,因此为了定向运动的公平竞赛及此运动日后的发展,必须有统一的标准作为定向作图的准则。制定《国际定向运动地图规范》(ISOM)的意义在于制定一个统一准则,以适用于制作不同类型的地形和各种形式比赛的地图。这些准则必须与“国际定向联合会”(IOF)订下的“定向比赛规则”相符合,否则:凡国际定向运动比赛以及国际锦标赛,必须通过“国际定向联合会”的审核才能执行其他赛事则须通过“国家定向联合会”的审核。此外,在上述的徒步定向作图规范的基础上,大会还制定一系列的准则作为其他类别定向的补充说明。2总则2.1定向与地图定向运动是一项只借助地图和指北针进行的体育运动。运动员要在最短时间内跑完一条设有若干检查点的比赛路线。就如其他运动竞赛一样,我们必须确保选手在同等的条件下公平地进行。只有比赛用图制作得精确无误,才能策划出出色公平的竞赛。看参赛者看来,一张精确易读的地图,是他们制定路线的可靠保证,有了它,参赛者根据自己的穿越技能和体能制定出一条适合自己的路线。然而,如果地图不能真实反映地形地貌——不精确、过期或者是难于读懂,那么参赛者有再强的技能都是徒然的。一切前进的障碍物都是地图内重要的信息:悬崖、水体、密集灌木丛;道路交通网指明了方向和最便捷的路线;对障碍物的难易通行程度作出详细的等级划分有助于参赛者作出正确的选择。进行定向越野竞赛,首先是阅读准确的地图,从而制定出最便捷的路线。最理想的情况是,没有任何选手因为地图的不准确而获得利益或招致损失。只有选用在比赛环境下依然是易读的、精确的、完整的地图举办比赛,才能反映出参赛者的真实技能水平。无论在新手或老手的竞赛中,策划者必须拥有精确的地图,才能策划出公平的比赛。地图的精确性绝对影响竞赛中最重要的一环——布点的进行,它直接影响了策划者在选择场地设置标记、检查位置、放置标点的工作,因此所选用的地图必须能真实、详尽的反映当时的地形状况。在国际竞赛中,不合时宜的地图是不会被采用的。作为制图人,除了需要了解制作地图和表达地图的必要技能以外,还需要通过长期对定向竞赛的参与,才能深切地了解定向地图的精确、详尽及易读的必要性。2.2内容定向地图是详细的地形学地图。地图上必须包含竞赛者在快速走动时能看到的一切细节,它必须包含一切影响阅读地图和参赛者选择路线的细节,如地质、岩石特征、地表、植被的可穿越程度(按徒步定向的可跑性)、主要使用陆地区域、水体位置、独立建筑物位置、道路交通网络及其他对参赛者选择路线有用的标志物和信息线索。地理形状是定向地图中很重要的一个元素,正确运用等高线能准确表现出立体的地形——地形和落差——而不能被过分夸大。地形的坡度应该是容易辨别的。地形的开阔程度和可跑程度等必须列入地图勘测范围内,划分不同地形的边界线能为阅读者提供很重要的信息,地图必须正确体现这些重要信息。地理环境影响着参赛者的速度和路线的选择,因此地图上必须清楚的表现出这些重要的因素:如小径或路,指出湿地、水体、岩石表面、可穿越的植被,及指出地表特征和空地比例。清晰可见的植被划分线也需要画出,因为对读图者来说是相当重要的。地图必须表现出显而易见的地面特征及对读者有价值的信息。在测绘过程中,为了维护地图的清晰性和易读性,必须做好打算。比如:当选择地图的总体标准时,必须注意的是,为正常观看而设计的最小标志物的尺寸。地图内必须画有磁北线、地名及外围的文字标志,使定向者可以确定地图的方向。这些文字应该从西到东书写排列,文字放置不能影响重要细部信息的阅读,而且文字字体应该简单明了。地图的边应该与磁北线平衡,箭头指向北方。2.3精确性精确性的基本原则是比赛选手在比赛中对地图没有任何觉得不准确的地方。地图的精确性主要依赖于对地图勘测(位置、高度、形状)的精确性和绘图的精确性。对细节的准确的测量,是应该拿着指北针缓步走来测量,定向运动地图上的点位精度必须与在现地用指北针和步幅测量的精度相一致一般来说,地图上的点与实地误差不超过5%的话,地图就是精确的。绝对高度...
