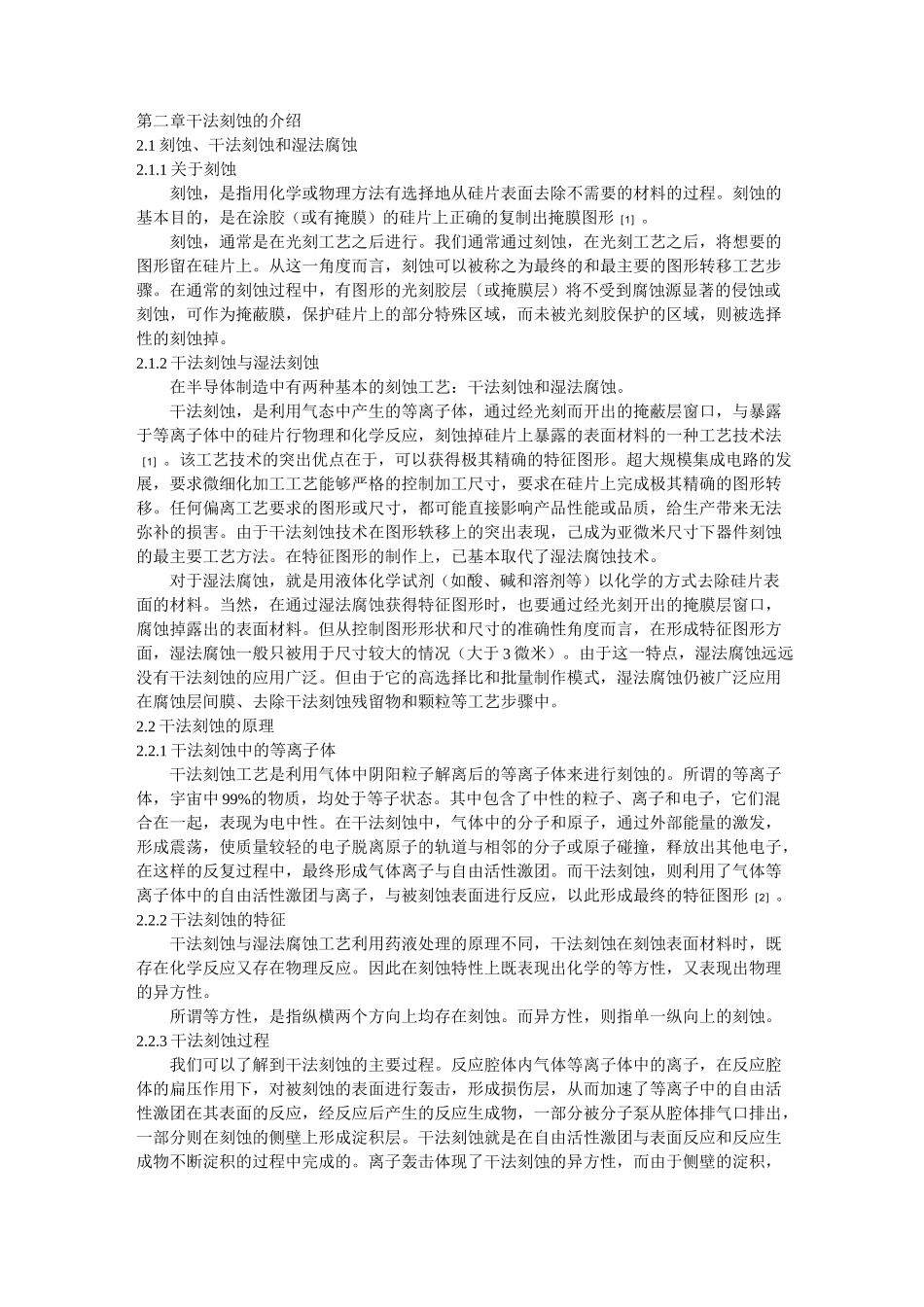

第二章干法刻蚀的介绍_第1页
1/7
第二章干法刻蚀的介绍_第2页
2/7

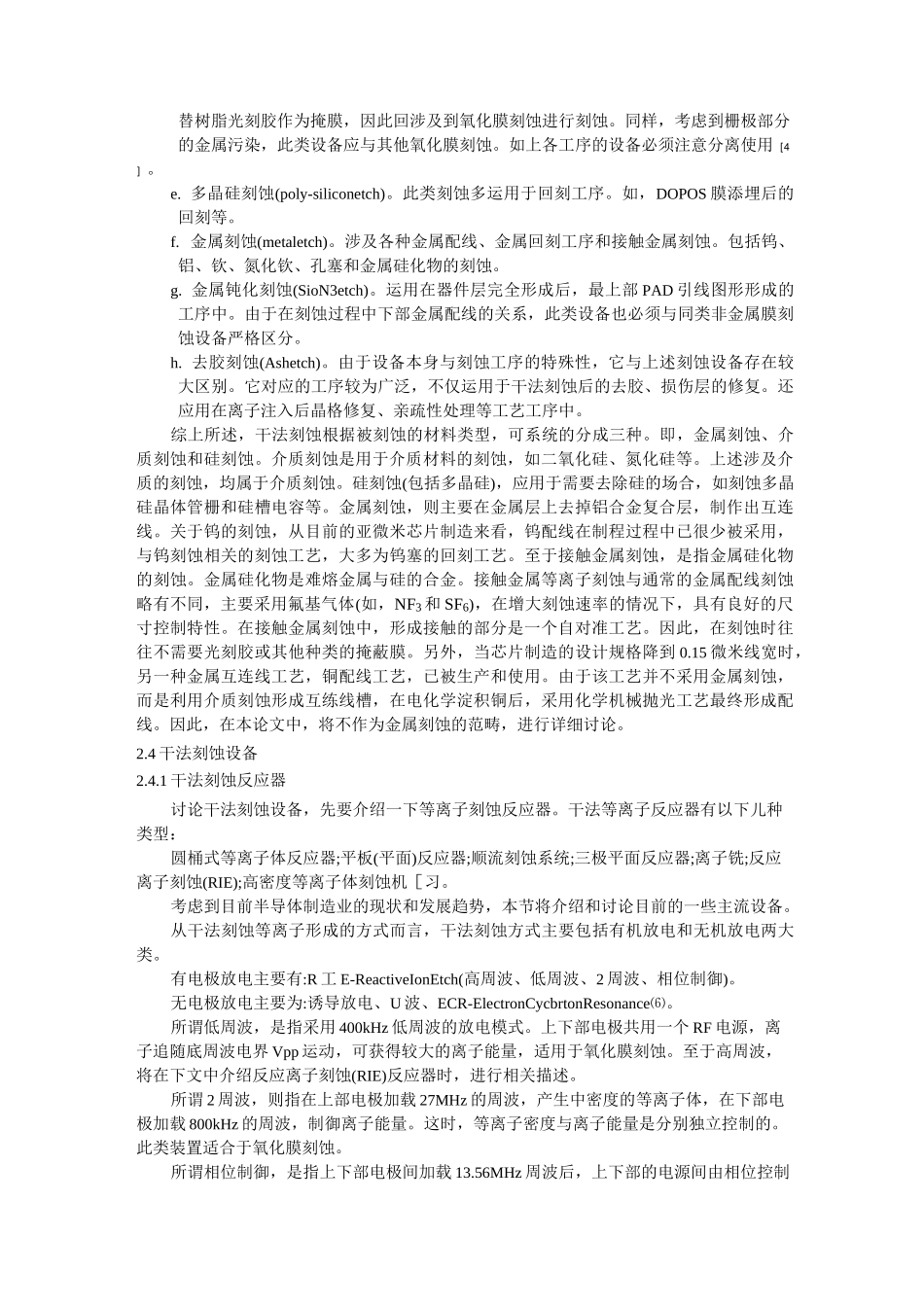

第二章干法刻蚀的介绍_第3页
3/7
第二章干法刻蚀的介绍2.1刻蚀、干法刻蚀和湿法腐蚀2.1.1关于刻蚀刻蚀,是指用化学或物理方法有选择地从硅片表面去除不需要的材料的过程。刻蚀的基本目的,是在涂胶(或有掩膜)的硅片上正确的复制出掩膜图形[1]。刻蚀,通常是在光刻工艺之后进行。我们通常通过刻蚀,在光刻工艺之后,将想要的图形留在硅片上。从这一角度而言,刻蚀可以被称之为最终的和最主要的图形转移工艺步骤。在通常的刻蚀过程中,有图形的光刻胶层〔或掩膜层)将不受到腐蚀源显著的侵蚀或刻蚀,可作为掩蔽膜,保护硅片上的部分特殊区域,而未被光刻胶保护的区域,则被选择性的刻蚀掉。2.1.2干法刻蚀与湿法刻蚀在半导体制造中有两种基本的刻蚀工艺:干法刻蚀和湿法腐蚀。干法刻蚀,是利用气态中产生的等离子体,通过经光刻而开出的掩蔽层窗口,与暴露于等离子体中的硅片行物理和化学反应,刻蚀掉硅片上暴露的表面材料的一种工艺技术法[1]。该工艺技术的突出优点在于,可以获得极其精确的特征图形。超大规模集成电路的发展,要求微细化加工工艺能够严格的控制加工尺寸,要求在硅片上完成极其精确的图形转移。任何偏离工艺要求的图形或尺寸,都可能直接影响产品性能或品质,给生产带来无法弥补的损害。由于干法刻蚀技术在图形轶移上的突出表现,己成为亚微米尺寸下器件刻蚀的最主要工艺方法。在特征图形的制作上,已基本取代了湿法腐蚀技术。对于湿法腐蚀,就是用液体化学试剂(如酸、碱和溶剂等)以化学的方式去除硅片表面的材料。当然,在通过湿法腐蚀获得特征图形时,也要通过经光刻开出的掩膜层窗口,腐蚀掉露出的表面材料。但从控制图形形状和尺寸的准确性角度而言,在形成特征图形方面,湿法腐蚀一般只被用于尺寸较大的情况(大于3微米)。由于这一特点,湿法腐蚀远远没有干法刻蚀的应用广泛。但由于它的高选择比和批量制作模式,湿法腐蚀仍被广泛应用在腐蚀层间膜、去除干法刻蚀残留物和颗粒等工艺步骤中。2.2干法刻蚀的原理2.2.1干法刻蚀中的等离子体干法刻蚀工艺是利用气体中阴阳粒子解离后的等离子体来进行刻蚀的。所谓的等离子体,宇宙中99%的物质,均处于等子状态。其中包含了中性的粒子、离子和电子,它们混合在一起,表现为电中性。在干法刻蚀中,气体中的分子和原子,通过外部能量的激发,形成震荡,使质量较轻的电子脱离原子的轨道与相邻的分子或原子碰撞,释放出其他电子,在这样的反复过程中,最终形成气体离子与自由活性激团。而干法刻蚀,则利用了气体等离子体中的自由活性激团与离子,与被刻蚀表面进行反应,以此形成最终的特征图形[2]。2.2.2干法刻蚀的特征干法刻蚀与湿法腐蚀工艺利用药液处理的原理不同,干法刻蚀在刻蚀表面材料时,既存在化学反应又存在物理反应。因此在刻蚀特性上既表现出化学的等方性,又表现出物理的异方性。所谓等方性,是指纵横两个方向上均存在刻蚀。而异方性,则指单一纵向上的刻蚀。2.2.3干法刻蚀过程我们可以了解到干法刻蚀的主要过程。反应腔体内气体等离子体中的离子,在反应腔体的扁压作用下,对被刻蚀的表面进行轰击,形成损伤层,从而加速了等离子中的自由活性激团在其表面的反应,经反应后产生的反应生成物,一部分被分子泵从腔体排气口排出,一部分则在刻蚀的侧壁上形成淀积层。干法刻蚀就是在自由活性激团与表面反应和反应生成物不断淀积的过程中完成的。离子轰击体现了干法刻蚀的异方性,而由于侧壁的淀积,则很好的抑制了自由活性激团反应时,等方性作用对侧壁的刻蚀[3]。正因为干法刻蚀这一物理反应和化学反应相结合的独特方式,在异方性和等方性的相互作用下,可以精确的控制图形的尺寸和形状,体现出湿法刻蚀无法比拟的优越性,成为亚微米图形刻蚀的主要工艺技术之一。随着微细化加工的深入发展,干法刻蚀工艺技术已贯穿了整个制品流程,参与到了各个关键的工艺工序中。从器件隔离区、器件栅极、LDD侧壁保护、接触孔与通孔、孔塞、上下部配线的形成,到金属钝化以及光刻胶的剥离与底部损伤层的修复,均涉及了干法刻蚀技术。2.3.1刻蚀气体的分类主要分为:惰性系、腐蚀系、氧化系以及C,F系。2.3.2刻蚀反应的分类刻蚀反应,包括了物理反应...
