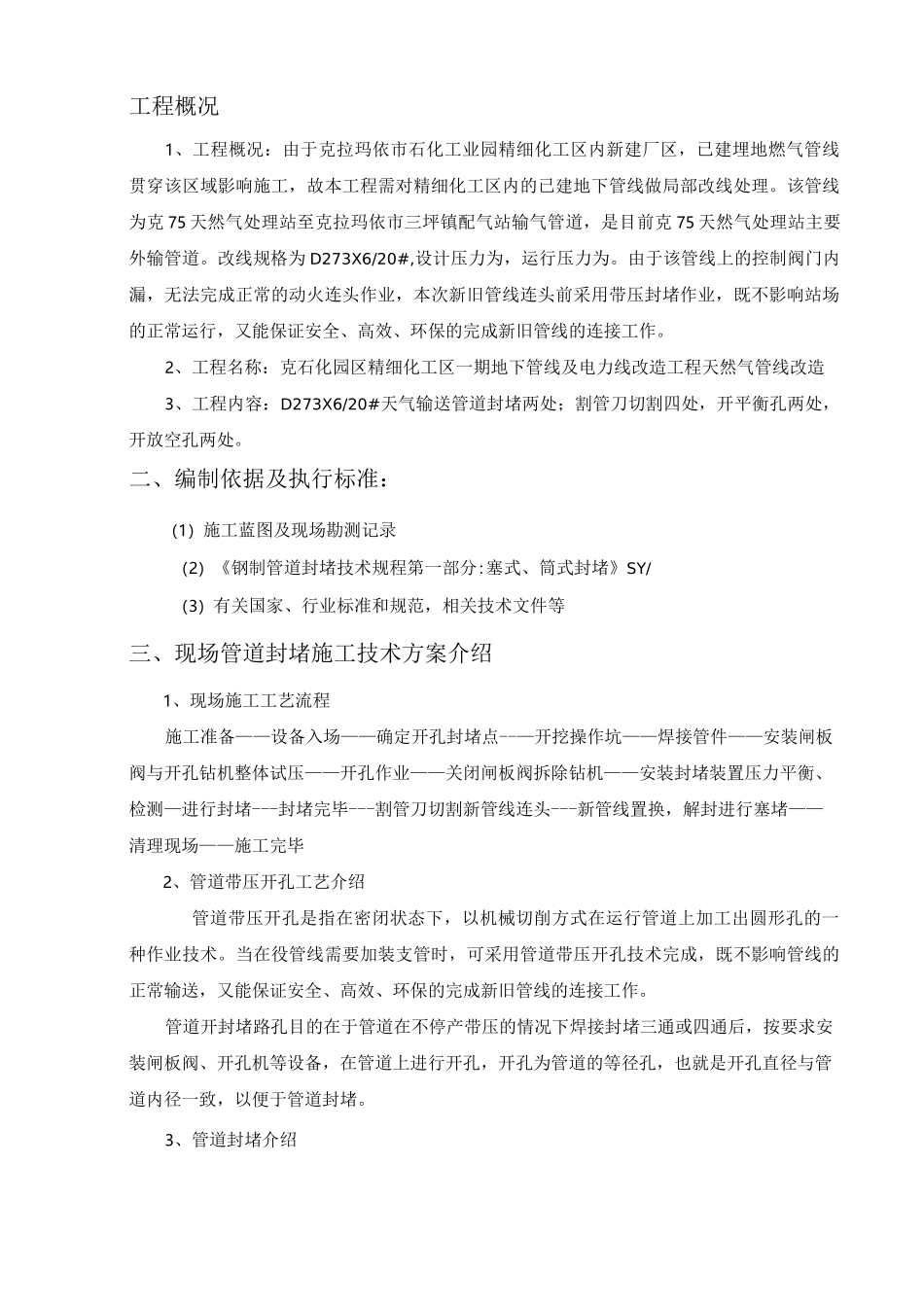

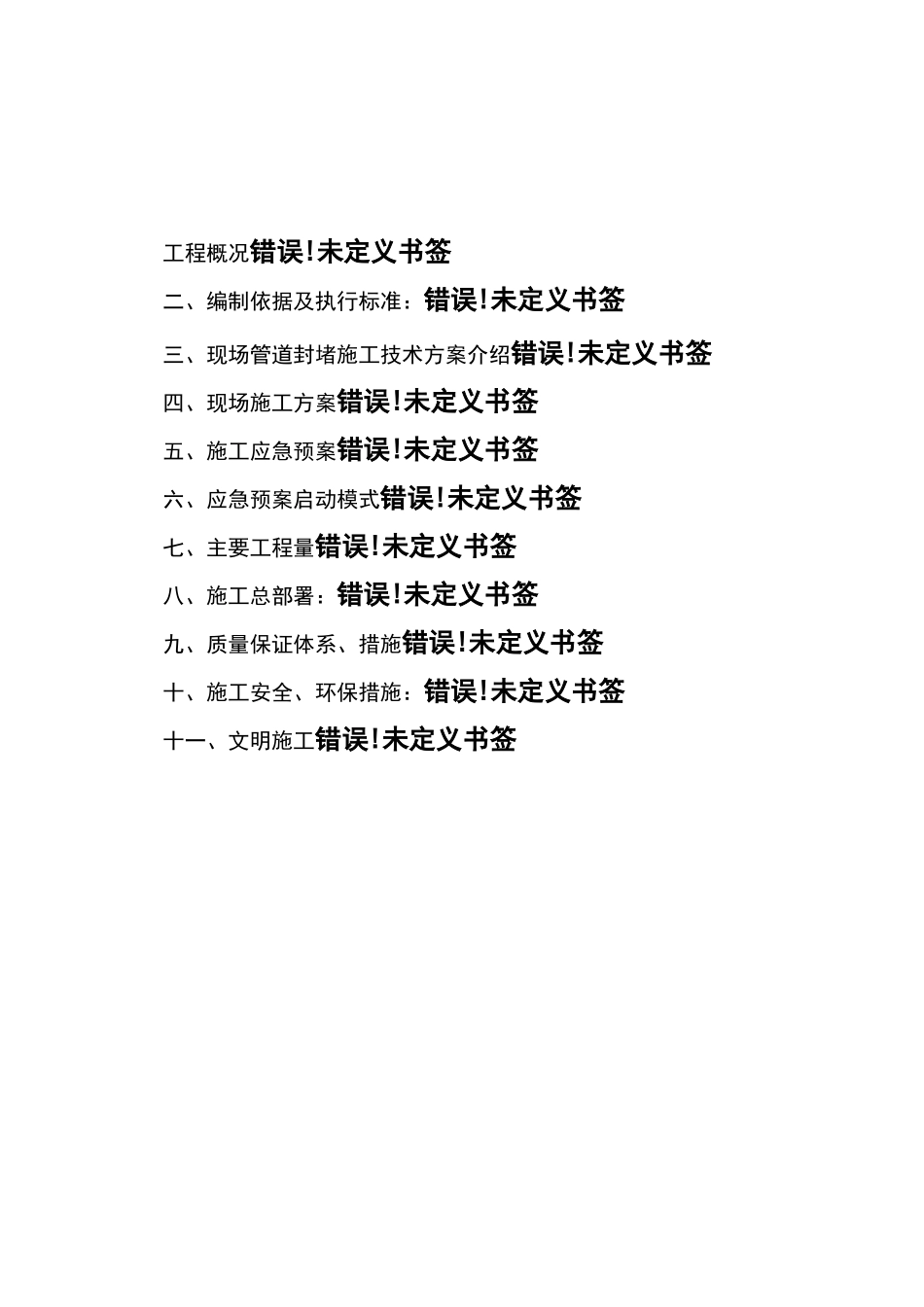

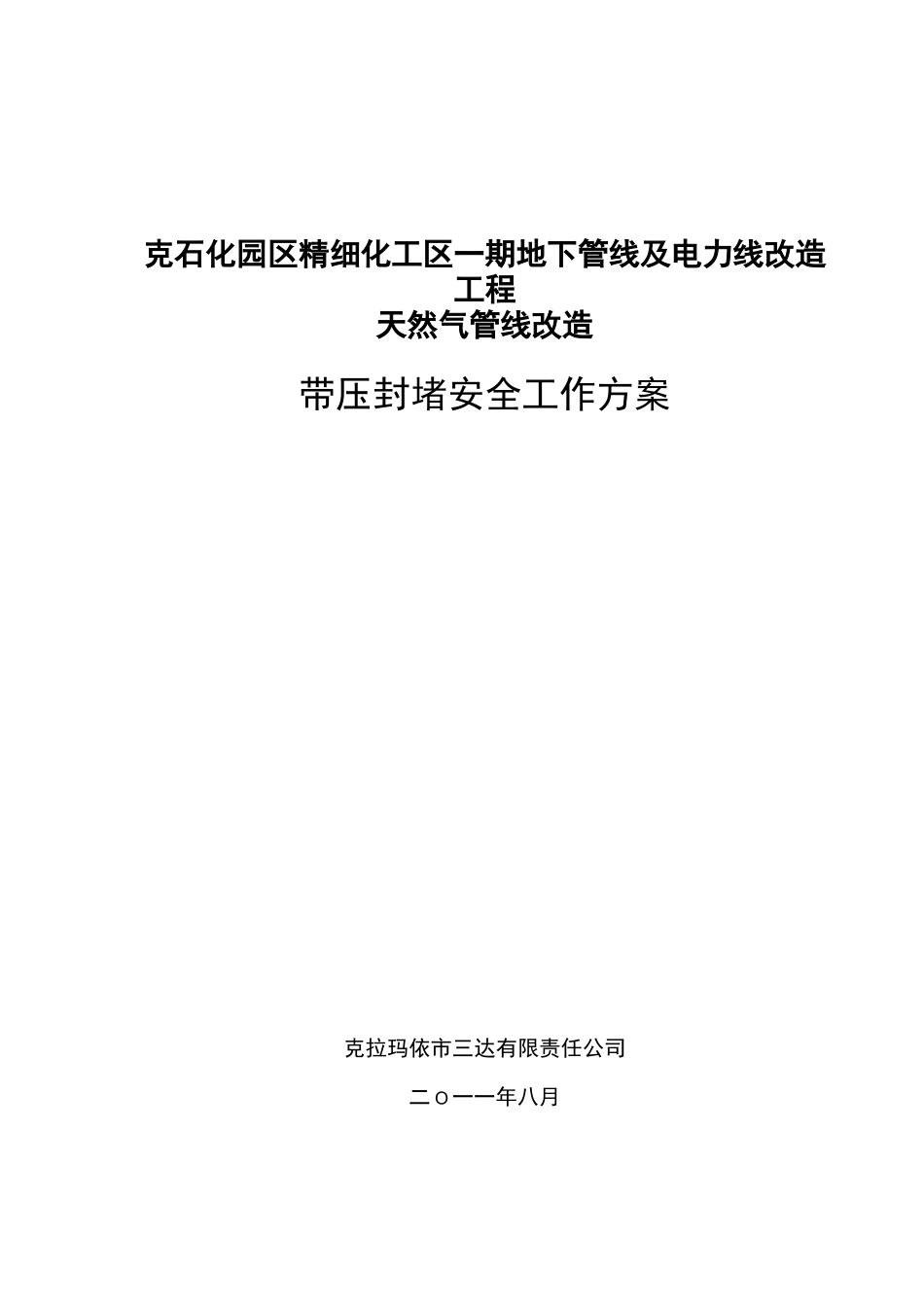

克石化园区精细化工区一期地下管线及电力线改造工程天然气管线改造带压封堵安全工作方案克拉玛依市三达有限责任公司二O一一年八月工程概况错误!未定义书签二、编制依据及执行标准：错误!未定义书签三、现场管道封堵施工技术方案介绍错误!未定义书签四、现场施工方案错误!未定义书签五、施工应急预案错误!未定义书签六、应急预案启动模式错误!未定义书签七、主要工程量错误!未定义书签八、施工总部署：错误!未定义书签九、质量保证体系、措施错误!未定义书签十、施工安全、环保措施：错误!未定义书签十一、文明施工错误!未定义书签工程概况1、工程概况：由于克拉玛依市石化工业园精细化工区内新建厂区，已建埋地燃气管线贯穿该区域影响施工，故本工程需对精细化工区内的已建地下管线做局部改线处理。该管线为克75天然气处理站至克拉玛依市三坪镇配气站输气管道，是目前克75天然气处理站主要外输管道。改线规格为D273X6/20#,设计压力为，运行压力为。由于该管线上的控制阀门内漏，无法完成正常的动火连头作业，本次新旧管线连头前采用带压封堵作业，既不影响站场的正常运行，又能保证安全、高效、环保的完成新旧管线的连接工作。2、工程名称：克石化园区精细化工区一期地下管线及电力线改造工程天然气管线改造3、工程内容：D273X6/20#天气输送管道封堵两处；割管刀切割四处，开平衡孔两处，开放空孔两处。二、编制依据及执行标准：（1）施工蓝图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/（3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装闸板阀与开孔钻机整体试压——开孔作业——关闭闸板阀拆除钻机——安装封堵装置压力平衡、检测—进行封堵---封堵完毕---割管刀切割新管线连头---新管线置换，解封进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。管道开封堵路孔目的在于管道在不停产带压的情况下焊接封堵三通或四通后，按要求安装闸板阀、开孔机等设备，在管道上进行开孔，开孔为管道的等径孔，也就是开孔直径与管道内径一致，以便于管道封堵。3、管道封堵介绍现场所要施工的273管道采用皮碗式封堵方式，封堵孔只需要在管道上开等径孔,不需要截断，施工比较省时，具有封堵严密，承压高的特点。4、现场施工管道工艺参数交底和技术要求：(1)D273X6mm天然气输送管道，设计压力；管道材质为：20#钢。(2)技术要求：管道封堵时管道处于带压停输状态。(3)技术要求：操作坑开挖，如示意图。四、现场施工方案施工工艺示意图1、施工前的准备(1)根据施工工艺参数，编写详细的施工方案及施工应急预案。(2)施工设备进入现场前，对每一个设备的性能进行检查。确保进入现场施工的设备完好齐全。（3）对进入现场施工的人员进行安全教育培训。（4）一些易损和消耗材料准备充分，防止发生施工怠工现象；对此可以将消耗材料先预计使用量，在备有库存；施工机具方面可以准备备用件，如：封堵头所用密封材料、连接器密封材料等。2、管件焊接前准备（1）管件焊接前首先确认管件型号是否和封堵母管型号相符。（2）管件上半瓦和下半瓦配套，可以分别作标识，以免混淆。（3）封堵母管要选择腐蚀点少的地方作为焊接点。（4）若不清楚内壁腐蚀情况必须用测厚仪进行测量再进行焊接。（5）根据《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/标准中关于管道允许带压施焊的压力计算公式，如下计算。P=2£s（T-C）^DXFP二管道允许带压施焊的压力，单位为Mpa£s-管材的最小屈服极限，单位为MpaT二焊接处管道实际壁厚，单位为mmC二因焊接引起的壁厚修正值，单位为mm,一般取2.4mmD二管道外径，单位为mmF=安全系数，（原油、成品油管道取，天然气、煤气管道取）3、管件焊接方案（1）选择好封堵点后进行管件的焊接...
