建筑电气工程质量保证措施VIP免费

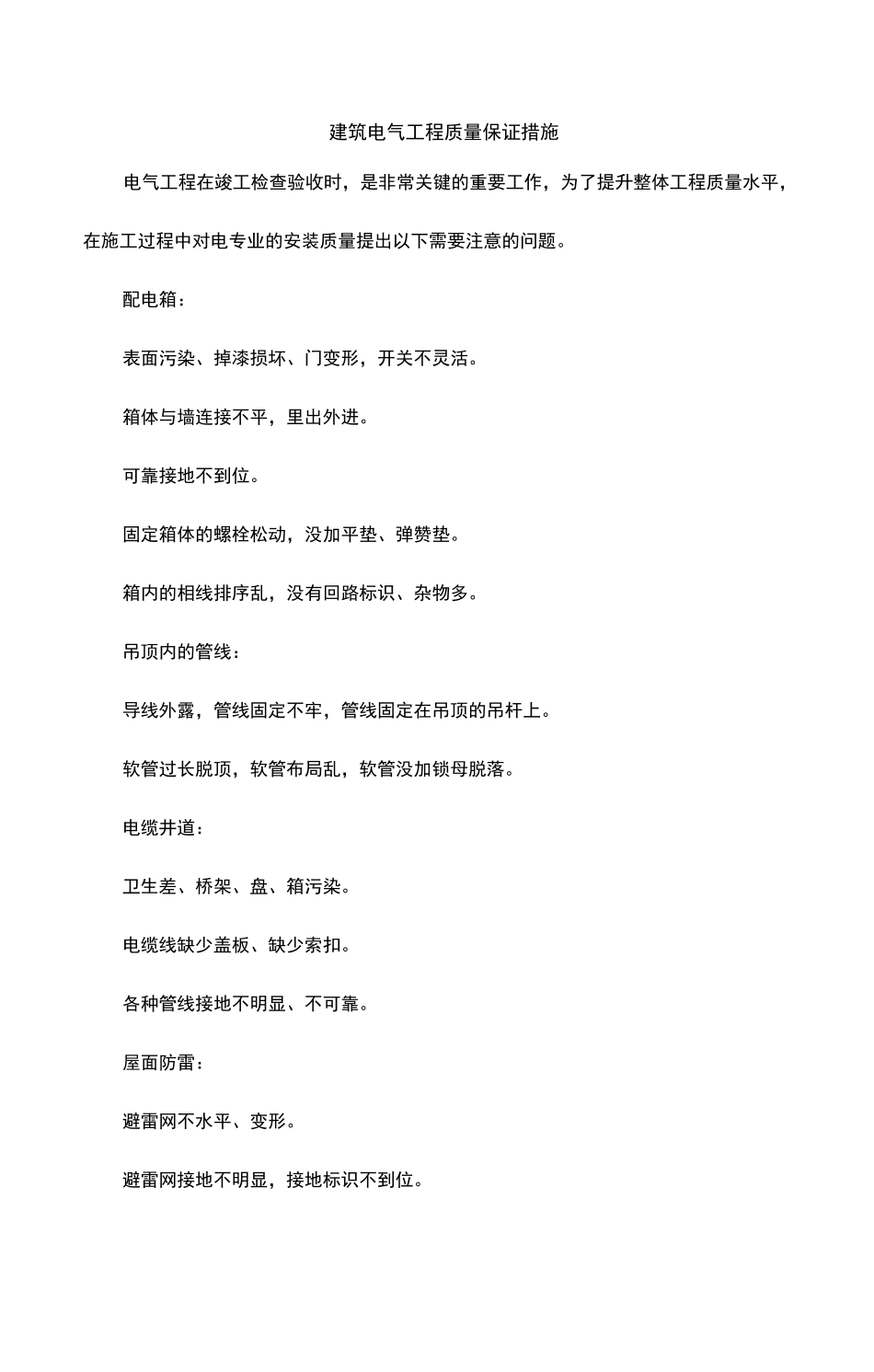

建筑电气工程质量保证措施电气工程在竣工检查验收时，是非常关键的重要工作，为了提升整体工程质量水平，在施工过程中对电专业的安装质量提出以下需要注意的问题。配电箱：表面污染、掉漆损坏、门变形，开关不灵活。箱体与墙连接不平，里出外进。可靠接地不到位。固定箱体的螺栓松动，没加平垫、弹赞垫。箱内的相线排序乱，没有回路标识、杂物多。吊顶内的管线：导线外露，管线固定不牢，管线固定在吊顶的吊杆上。软管过长脱顶，软管布局乱，软管没加锁母脱落。电缆井道：卫生差、桥架、盘、箱污染。电缆线缺少盖板、缺少索扣。各种管线接地不明显、不可靠。屋面防雷：避雷网不水平、变形。避雷网接地不明显，接地标识不到位。欢迎下载2过伸缩缝的部位应增设避雷补偿装置。避雷网应釆用镀锌材料。避雷网与接地焊口要满足绝缘分借要求影响绝缘阻值。在屋面防水层上的避雷网要设支架不准脱顶。屋面上的所有设备必须设接地保护。屋面上的箱、盒、闸必须设防雨装置。屋面上的装饰灯线必须符合规范要求。接地测试点：数量应满足图纸及规范要求。测试点必须露在明显部位，对测试提供方便。测试点必须有标识。测试点面板制作要考虑美观。灯具安装：灯具要成行成线。有防水要求的灯具导线不准外露。低于2111壁灯应严格做好防爆、防火装置。管线防火涂料：防火涂料涂刷均匀，不准透底。防火不准污染墙面，不准污染所有电气部件。支架、吊架、防腐处理不到位（二道底漆、二道面漆）欢迎下载3电气工程管道焊接粗糙：焊缝不贯通、都釆用电焊方法。管道焊口不对严（堵管）。管道焊口、咬肉、焊不透、焊砖不处理就刷漆。电缆：电缆拖地，电缆没有安装在托架上。导线压接帽，没有使用专业压线钳子施工。（连接点不实）照明动力箱内导线外露。电缆线槽，始末端接地不明显。电缆线槽、跨接地线污染，应100%安装、平垫、弹赞垫。多股导线必须烫锡使用，专用定型端子连接。所有配电框的开启门窗，必须做跨接地线。明装照明灯头，没装元宝本，软管脱落。疏散灯标高、位置不统一，疏散灯被管道遮挡，疏散灯的指示方向不误。所有强电井的电缆线槽必须安装防火模。建筑电气安装工程所用材料、型号、规格、性能必须符合设计要求《建筑电气施工质量验收规范》（GB50303—2011）。并按规定提供相应的产品合格证、检验报告、测试报告、厂家资质证明、认证书等。1供电干线工程：欢迎下载41、桥架安装和桥架电缆敷设（1）桥架安装在拐弯处，与箱（盘）连接处，必须加装支架。（2）非镀锌金属线槽连接处必须做跨接地线，线径不小于BV4nmi2导线。当设计金属线槽内敷设接地干线时，接地干线与线槽每一段至少连接一点，连接点做接地标识。（3）桥架、线槽等部位敷设电缆时，在首尾端、拐弯处、直线段每隔50m处做好标志牌，标志牌规格要统一，标志牌安装牢固、字迹要清晰，应注明电缆编号、规格、型号、电压等级。（4）电气桥架随建筑按设计要求现场进行实际勘察、测量确定桥架走向及横竖桥架的连接方式与特殊部位需作异形水平通、弯通，上下返通等，测好角度放出大样，按实际制作达到连接合理安装美观保证功能。2配电柜、箱安装工程1、设备开箱检查（1）成套配电柜进场时，安装单位、供货单位、建设单位共同检查并做好记录,制造厂的技术文件齐全，型号、规格符合设计要求，附件、备件齐全。（2）安装成套配电柜，逐台找正，正侧面比须垂直。柜体与基础型钢连接紧密,接地可靠，柜与柜间接缝平整。2、柜、箱（盘）安装：（1）所有配电柜（箱、盘）标志牌齐全，油漆完整，柜（箱、盘）面清洁。欢迎下载5（2）照明配电箱（盘）电器安装板上出现裸相母排时，均需在母排周围加装绝缘保护档板，档板必须用阻燃制品。（3）安装在楼层、房间内的照明配电箱盘应设置N线、PE线端子铜排，各用电器具的N线、PE线分别从端子排引出，引出部分必须用内六角螺母，且压接牢固。（4）整理好的导线应穿过盘面与器具端子连接，盘面上接线应整齐美观。同一端子上导线不应超过二根、固定。截面超过2.5mm2的多股铜导线，应压接线鼻子，严禁盘圈直接连接。（5）当配电箱导线连接完成后，应再次清理箱内杂物，然后固定二次防护挡板,二次防护挡板...
