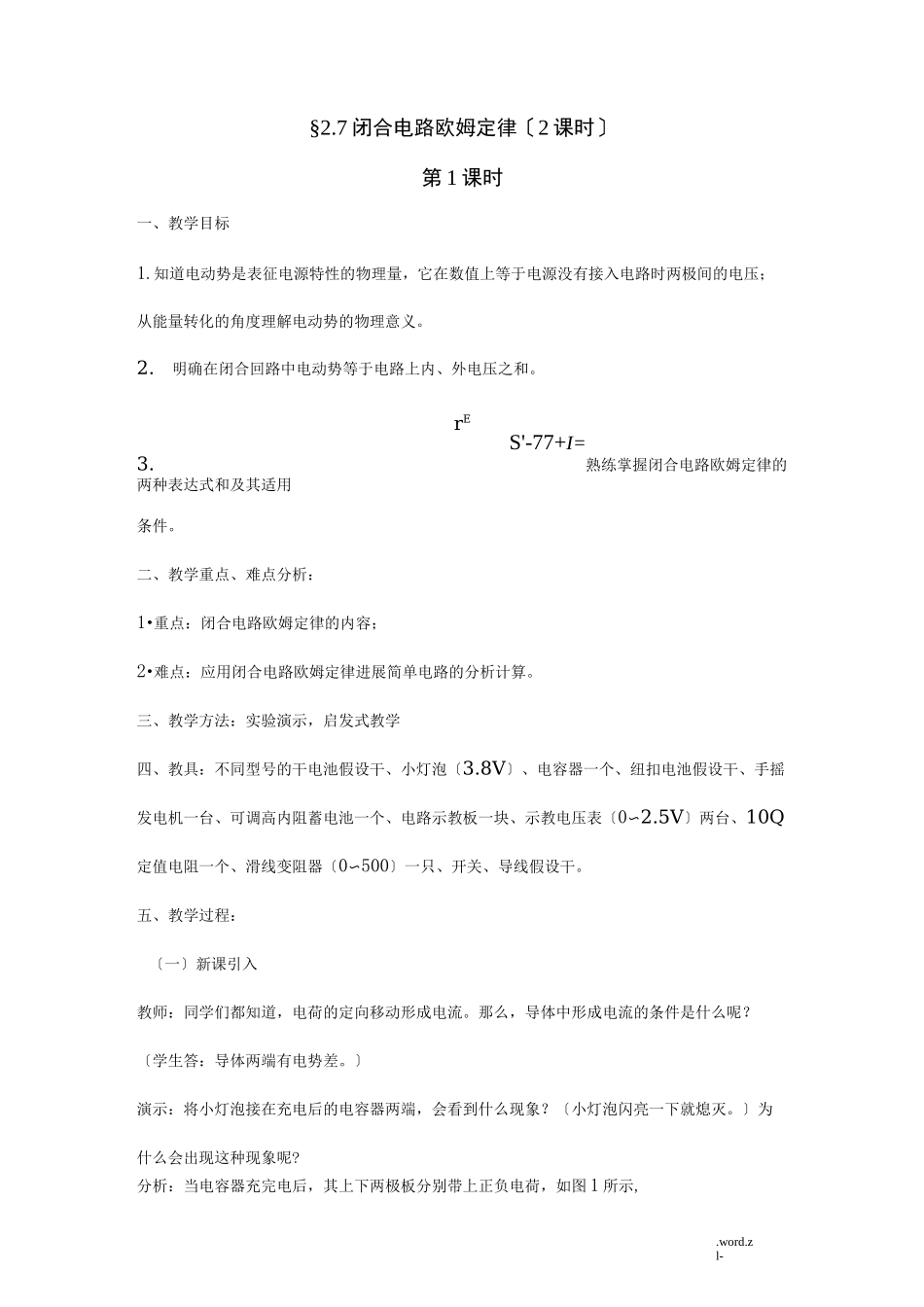

.word.zl-§2.7闭合电路欧姆定律〔2课时〕第1课时一、教学目标1.知道电动势是表征电源特性的物理量，它在数值上等于电源没有接入电路时两极间的电压；从能量转化的角度理解电动势的物理意义。2.明确在闭合回路中电动势等于电路上内、外电压之和。rES'-77+I=3.熟练掌握闭合电路欧姆定律的两种表达式和及其适用条件。二、教学重点、难点分析：1•重点：闭合电路欧姆定律的内容；2•难点：应用闭合电路欧姆定律进展简单电路的分析计算。三、教学方法：实验演示，启发式教学四、教具：不同型号的干电池假设干、小灯泡〔3.8V〕、电容器一个、纽扣电池假设干、手摇发电机一台、可调高内阻蓄电池一个、电路示教板一块、示教电压表〔0〜2.5V〕两台、10Q定值电阻一个、滑线变阻器〔0〜500〕一只、开关、导线假设干。五、教学过程：〔一〕新课引入教师：同学们都知道，电荷的定向移动形成电流。那么，导体中形成电流的条件是什么呢？〔学生答：导体两端有电势差。〕演示：将小灯泡接在充电后的电容器两端，会看到什么现象？〔小灯泡闪亮一下就熄灭。〕为什么会出现这种现象呢?分析：当电容器充完电后，其上下两极板分别带上正负电荷，如图1所示,.word.zl-后，电子就在电场力作用下沿导线定向移动形成电流，但这是一瞬间的电流。因为两极板上正负电荷逐渐中和而减少，两极板间电势差也逐渐减小为零，所以电流减小为零，因此要得到持续的电流，就必须有持续的电势差。教师：能够产生持续电势差的装置就是电源。那么，如何描述电源的特性？电源接入电路，组成闭合电路，闭合电路中的电流有什么规律呢？这节课我们就来学习闭合电路欧姆定律。〔二〕进展新课【板书】第七节闭合电路欧姆定律【板书】一、闭合电路欧姆定律【板书】1.闭合电路的组成闭合电路由两局部组成，一局部是电源外部的电路，叫做外电路，包括用电器和导线等。另一局部是电源内部的电路，叫内电路，如发电机的线圈、电池的溶液等。外电路的电阻通常叫做外电阻。内电路也有电阻，通常叫做电源的内电阻，简称内阻。【板书】2.电动势和内、外电压之间的关系教师：各种型号的干电池的电动势都是1.5V。那么把一节1号电池接入电路中,它两极间的电压是否还是1.5V呢？用示教板演示，电路如图2所示，.word.zl-结论：开关闭合前，电压表示数是1.5V，开关闭合后，电压表示数变为1.4V实验说明，电路中有了电流后，电源两极间的电压减小了。教师：上面的实验中，开关闭合后，电源两极间的电压降为1.4V,那么减少的电压哪去了呢？用投影仪展示实验电路，如图3所示。接在电源外电路两端的电压表测得的电压叫外电压。在电源内部电极附近的探针A、B上连接的电压表测得的电压叫内电压。我们现在就通过实验来研究闭合电路中电动势和内、外电压之间的关系。教师：向学生介绍实验装置及电路连接方法，重点说明内电压的测量。实验中接通S1、S2,移动滑动变阻器的滑动头使其阻值减小，由两个电压表读出假设干组内、外电压U和U的值。再断开S1，由电压表测出电动势E。分析实验结果可以发现什么规律呢？学生：在误差许可的X围内，内、外电压之和等于电源电动势。【板书】在闭合电路中，电源的电动势等于内、外电压之和，即E二U'+U教师：我们把公式E=U'+U两边同乘以电量q，得到qE二qU'+qU，这个式子的物理含义是什么呢？在第一章我们学习过一个公式W二qU,用来计算电场力对电荷做的功。所以qU'+qU等于电量q通过外电路和内电路时消耗的总电能。由能量守恒定律可知，qE就应该是电源提供的总电能。当q=1C时电源提供的总电能就是EJ,数值上等于电动势。电源提供应电路的总电能是其他非静电力做功转化而来的，所以，电动势的大小也可以反映出电源把其他形式的能转化为.word.zl-电能的本领。例如干电池的电动势是1.5V，它的物理含义是什么呢？〔1〕表示非静电力把1C正电荷从电源负极搬到正极所做的功是1.5J；〔2〕表示电场力搬运1C正电荷沿闭合回路走一周所做的功是1.5J。【板书】3、闭合电路欧姆定律问题设计：K—卜-1图4如图4所示电路中电源电动势为E,内阻为r,外电阻为R,试求电路中的电流I引导学生推导：TE二U+U'而U=IRU=Ir•••E=IR+Ir1=^-或者写成：尺十广其中，...
