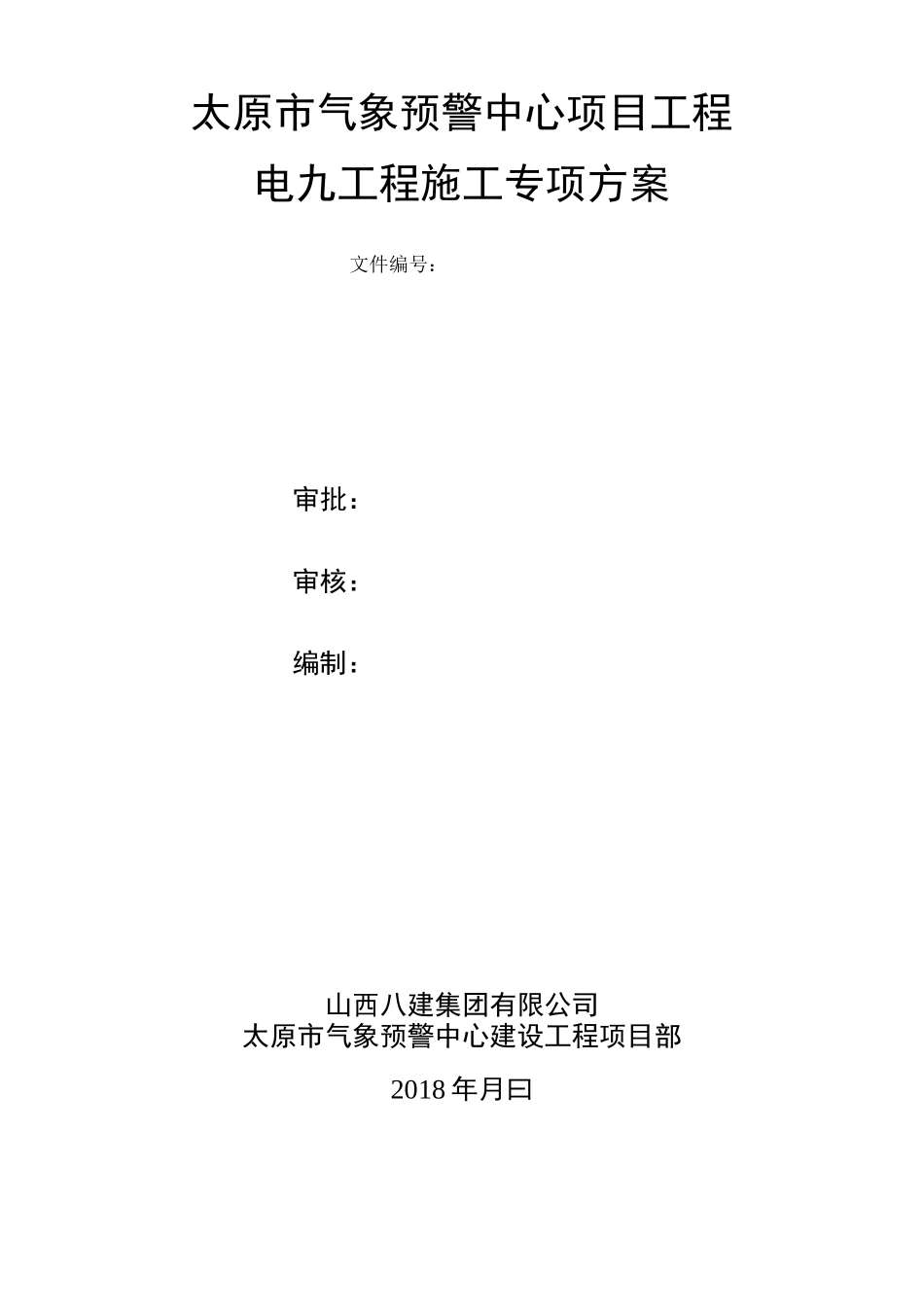

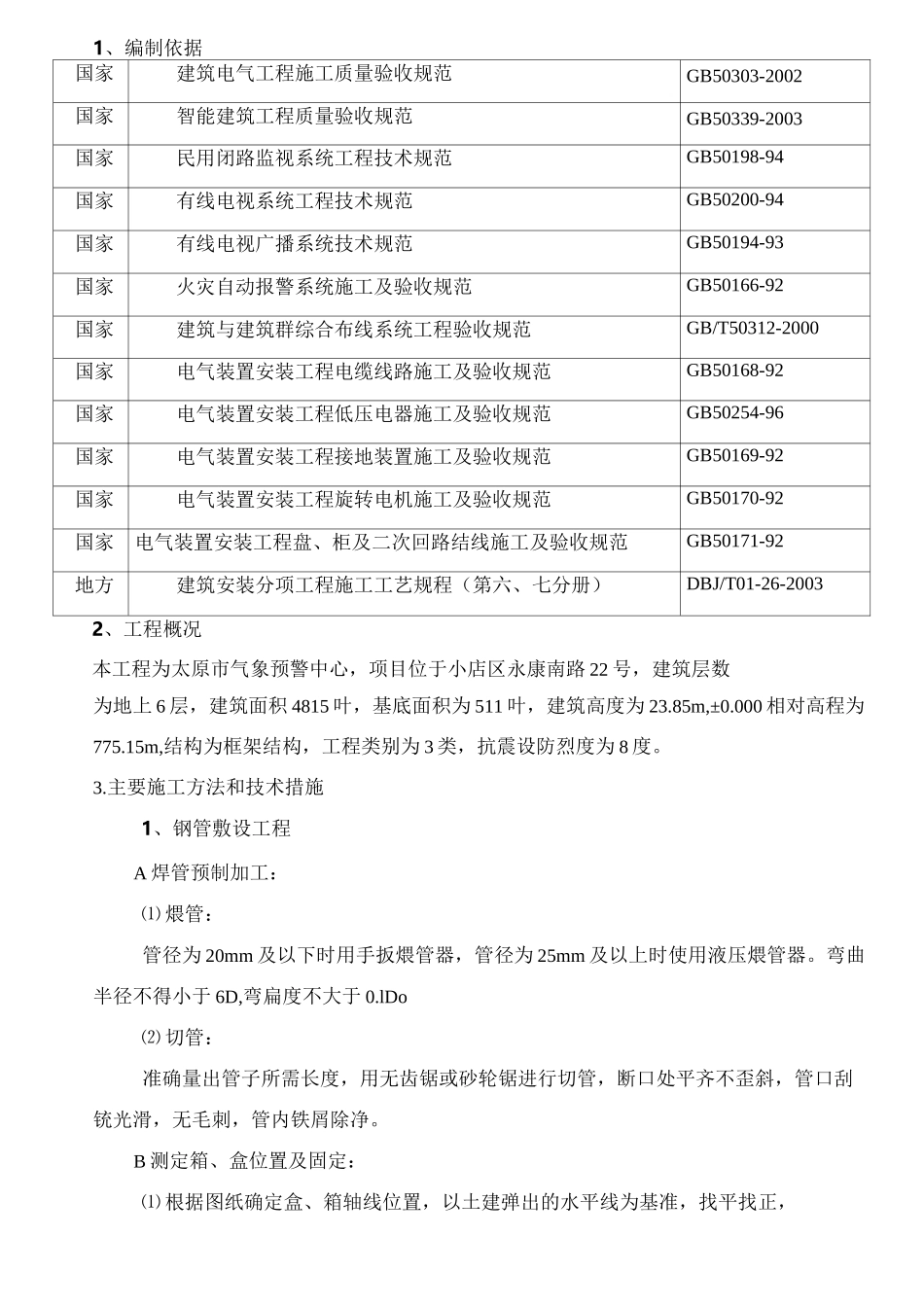

太原市气象预警中心项目工程电九工程施工专项方案文件编号：审批：审核：编制：山西八建集团有限公司太原市气象预警中心建设工程项目部2018年月曰1、编制依据31、编制依据国家建筑电气工程施工质量验收规范GB50303-2002国家智能建筑工程质量验收规范GB50339-2003国家民用闭路监视系统工程技术规范GB50198-94国家有线电视系统工程技术规范GB50200-94国家有线电视广播系统技术规范GB50194-93国家火灾自动报警系统施工及验收规范GB50166-92国家建筑与建筑群综合布线系统工程验收规范GB/T50312-2000国家电气装置安装工程电缆线路施工及验收规范GB50168-92国家电气装置安装工程低压电器施工及验收规范GB50254-96国家电气装置安装工程接地装置施工及验收规范GB50169-92国家电气装置安装工程旋转电机施工及验收规范GB50170-92国家电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92地方建筑安装分项工程施工工艺规程（第六、七分册）DBJ/T01-26-20032、工程概况本工程为太原市气象预警中心，项目位于小店区永康南路22号，建筑层数为地上6层，建筑面积4815叶，基底面积为511叶，建筑高度为23.85m,±0.000相对高程为775.15m,结构为框架结构，工程类别为3类，抗震设防烈度为8度。3.主要施工方法和技术措施1、钢管敷设工程A焊管预制加工：⑴煨管：管径为20mm及以下时用手扳煨管器，管径为25mm及以上时使用液压煨管器。弯曲半径不得小于6D,弯扁度不大于0.lDo⑵切管：准确量出管子所需长度，用无齿锯或砂轮锯进行切管，断口处平齐不歪斜，管口刮铳光滑，无毛刺，管内铁屑除净。B测定箱、盒位置及固定：⑴根据图纸确定盒、箱轴线位置，以土建弹出的水平线为基准，找平找正，标出盒、箱的实际尺寸位置。本工程在现浇混凝土板墙固定盒、箱时加支铁与钢筋固定，盒、箱内封堵良好。C焊管连接：⑴管径（p20mm及以下的采用管箍连接。管口锂光滑平整，对严，接头牢固紧密，外露丝不多于2扣。管径（p25mm及以上的采用管箍或套管连接，暗配管宜用套管连接，套管长度为连接管外径的2.2倍，连接管的对口处应在套管的中心。焊接钢管连接做法示意图：⑵管路超过一定长度需加接线盒，其位置便于穿线：无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。钢筍铁盒连接做法⑶管子引入盒箱时要求一管一孔，不得开长孔，开孔应整齐并与管径相吻合。铁制箱、盒严禁用电、气焊开孔，并刷防锈漆。如用定型箱、盒，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。管入箱、盒，管口露出箱盒应小于5mm,有锁紧螺母的与锁紧螺母平，露出锁紧螺母的丝扣为2〜4扣。两根以上管入箱、盒时长短一致，间距均匀，排列整齐。D、焊管暗敷设：⑴现浇混凝土楼板内配管：先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷设管子。有两个以上灯具时，拉直线确定。管路敷设完后每隔lm左右用铅丝绑扎牢。⑵大模板混凝土墙配管：将箱、盒固定在该墙的钢筋上，接着配管。每隔Im左右用铅丝绑扎牢。管进箱、盒要煨灯义弯。丝扣⑶随墙（砌体）配管：电管尽量放在墙中心，管口向上的要堵好。为使盒子平整，标高准确。往上引管至吊顶处时，管上端应煨成90°弯直进吊顶内。由顶板向下引管不宜过长，等砌隔墙时，先稳盒后接短管。⑷暗配管应沿最近的线路敷设，并减少弯曲，埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须大于15mm。⑸当电管嵌在墙或地板内时必须在电管顶面铺一层金属线网以粘住抹面层。2、JDG管敷设1施工准备:根据施工图纸提出材料计划，列出规格、型号以及施工需用量。2预制加工：加工各种盒、箱、弯管，采用专用弯管器煨出所需弯度，弯曲处必须光滑、表面无凹凸不平现象。3测定盒、箱位置及支吊架安装：①根据施工图及设计变更洽商进行弹线定位，以土建弹出的水平线、建筑标高为基准，挂线找平，线坠找正，并且标出盒、箱实际尺寸位置。②吊顶内：配管前应先与暖卫、通风空调等专业协调，绘制出翻样图，经设计、监理审核无误后在顶板进行弹线定位。吊顶有格块线条时，灯位必须按格块分均。然后把管路的垂直、水平走向弹出线来，按照下表固定点间距要...
