光缆架设专项施工方案VIP免费

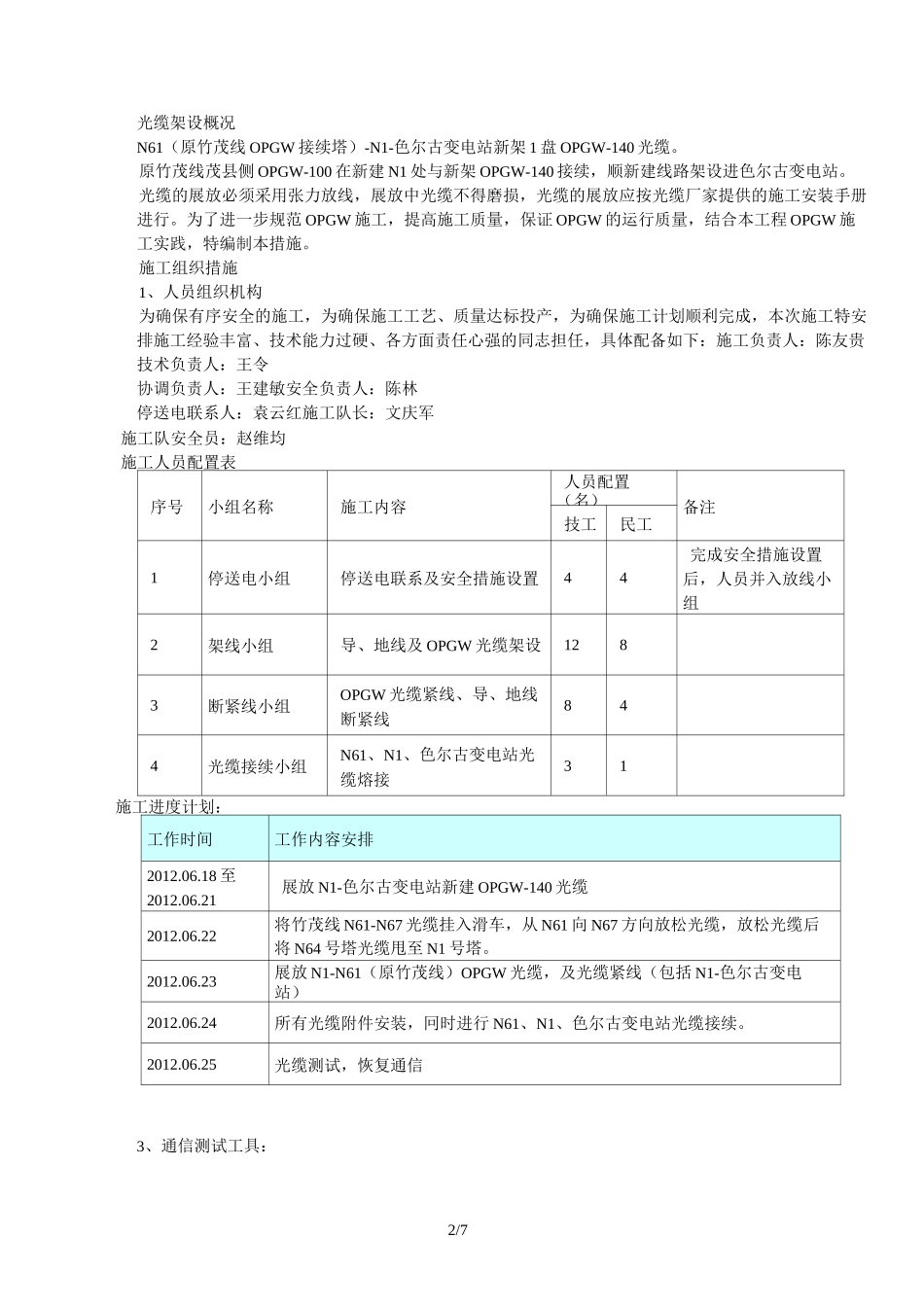

1/7目录目录1一、光缆架设概况2二、施工组织措施2三、OPGW光缆保管与运输3四、施工技术措施3五、其它注意事项：4附件：竹茂线改接进色尔古变220千伏线路地线配置示意图2/7光缆架设概况N61（原竹茂线OPGW接续塔）-N1-色尔古变电站新架1盘OPGW-140光缆。原竹茂线茂县侧OPGW-100在新建N1处与新架OPGW-140接续，顺新建线路架设进色尔古变电站。光缆的展放必须采用张力放线，展放中光缆不得磨损，光缆的展放应按光缆厂家提供的施工安装手册进行。为了进一步规范OPGW施工，提高施工质量，保证OPGW的运行质量，结合本工程OPGW施工实践，特编制本措施。施工组织措施1、人员组织机构为确保有序安全的施工，为确保施工工艺、质量达标投产，为确保施工计划顺利完成，本次施工特安排施工经验丰富、技术能力过硬、各方面责任心强的同志担任，具体配备如下：施工负责人：陈友贵技术负责人：王令协调负责人：王建敏安全负责人：陈林停送电联系人：袁云红施工队长：文庆军施工队安全员：赵维均施工人员配置表序号小组名称施工内容人员配置（名）备注技工民工1停送电小组停送电联系及安全措施设置44完成安全措施设置后，人员并入放线小组2架线小组导、地线及OPGW光缆架设1283断紧线小组OPGW光缆紧线、导、地线断紧线844光缆接续小组N61、N1、色尔古变电站光缆熔接31施工进度计划：工作时间工作内容安排2012.06.18至2012.06.21展放N1-色尔古变电站新建OPGW-140光缆2012.06.22将竹茂线N61-N67光缆挂入滑车，从N61向N67方向放松光缆，放松光缆后将N64号塔光缆甩至N1号塔。2012.06.23展放N1-N61（原竹茂线）OPGW光缆，及光缆紧线（包括N1-色尔古变电站）2012.06.24所有光缆附件安装，冋时进行N61、N1、色尔古变电站光缆接续。2012.06.25光缆测试，恢复通信3、通信测试工具：图1-1光缆弯曲半径示意图3/7名称规格数量联系人使用小组光缆熔接机FSM-50S1况建光缆熔接及测试小组光时域反射仪PK75001况建光缆熔接及测试小组4、具体施工操作步骤如下：①首先展放N1-色尔古变电站OPGW光缆。②光缆利旧：待竹茂线停电后，将竹茂线N61-N67光缆挂入滑车，从N61向N67方向放松光缆，放松光缆后将N64号塔光缆甩至N1号塔。③展放N1-N61（原竹茂线）OPGW光缆，及光缆紧线。④附件安装，同时进行N61、N1、色尔古变电站光缆接续。⑤接续完毕后，对光缆进行通信测试，恢复通信。OPGW光缆保管与运输4.1对于集中入库的材料，按供货商提供的到货清单和入库实物进行对照，清理核实、检验。如在收货时发现包装受损，应及时向业主、监理及厂家报告，进行开包检验处理。在清点和运输过程中严防损伤光缆及设备和仪表。4.2OPGW复合光缆的线盘应总是以直立的状态进行保管、装卸和运输，决不允许将线盘平放。4.3OPGW复合光缆在材料站保管时，应在下方衬垫防护，与地面隔离，并采取必要的防火、防水措施。4.4OPGW复合光缆在运到施工现场架设安装前决不允许碰损和拆除出厂包装，以防在转运过程中伤及OPGW。4.5由于OPGW复合光缆中光纤的特性要求，应对OPGW线盘妥善保管，并根据制造商的要求采取防潮措施，缆头必须密封好以防水汽进入。4.6OPGW的线盘装卸应采取可靠的吊装方式，轻起轻放，不得撞击；应放置在坚固地面上以免塌陷；运输车辆上应衬垫绑扎牢固。运输过程中，车辆应中速行驶，并对汽车运输道路进行适当修整。4.7OPGW在运抵材料站后，应进行盘测，在施工现场开包后应作外观检查，包括：光纤长度、纤长度、光纤损耗允许值、光纤盘号及光缆端头密封防潮封口有无松脱现象，并做好各项记录，合格后方可开始架线施工。施工技术措施为确保OPGW光缆展放质量，必须采取以下措施防止对铝管和光纤的损伤。1.2.1OPGW光缆的弯曲半径R应3500mm或不小于厂家要求的最小弯曲半径，见图1-1所示。施工过程中一定要严格控制光缆的弯曲半径，确保OPGW的施工质量。1.2.2下雨和大雾天气不得进行光缆的熔接工作，以防光缆受潮。1.2.3放线过程中，光缆任何一点不得受径向压迫，防止光缆出现弯折。1.2.4OPGW光缆在架设工程中，滑车的包角不得大于60°，见图1-2所示。4/71.2.5放线过程中，光缆的任何一点不得受径向压迫，防止光缆出现弯折。1.2.6牵张机距支...
