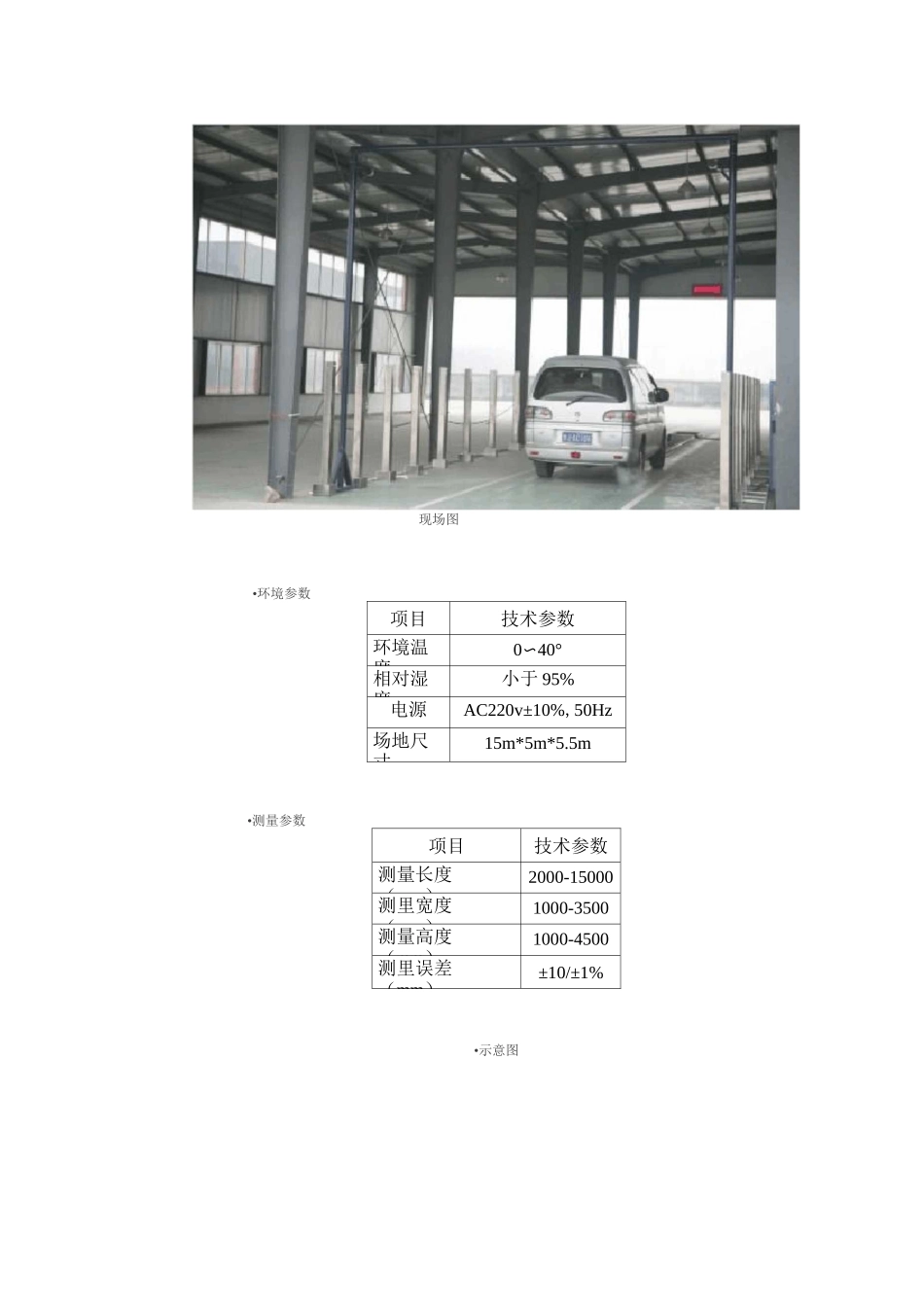

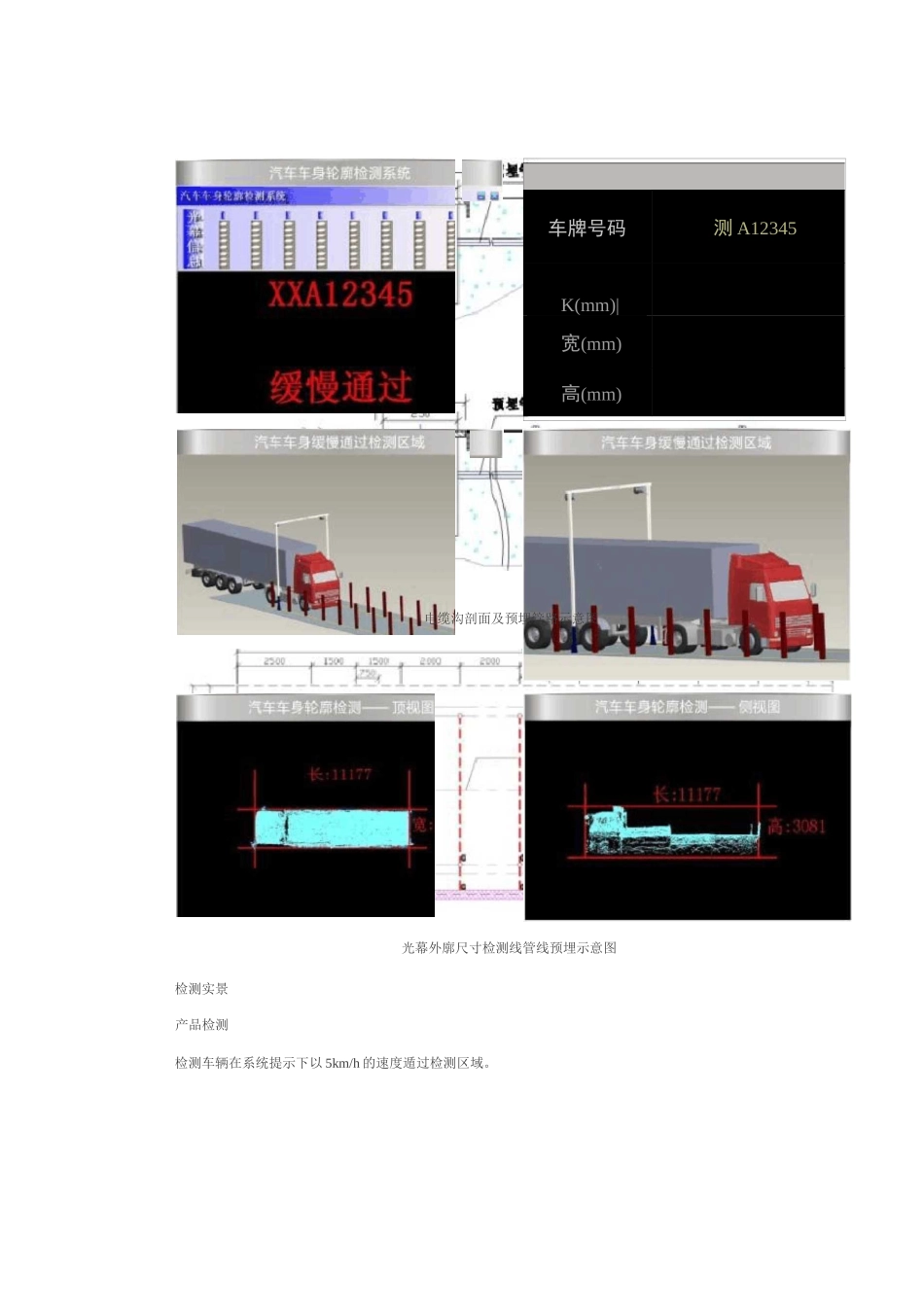

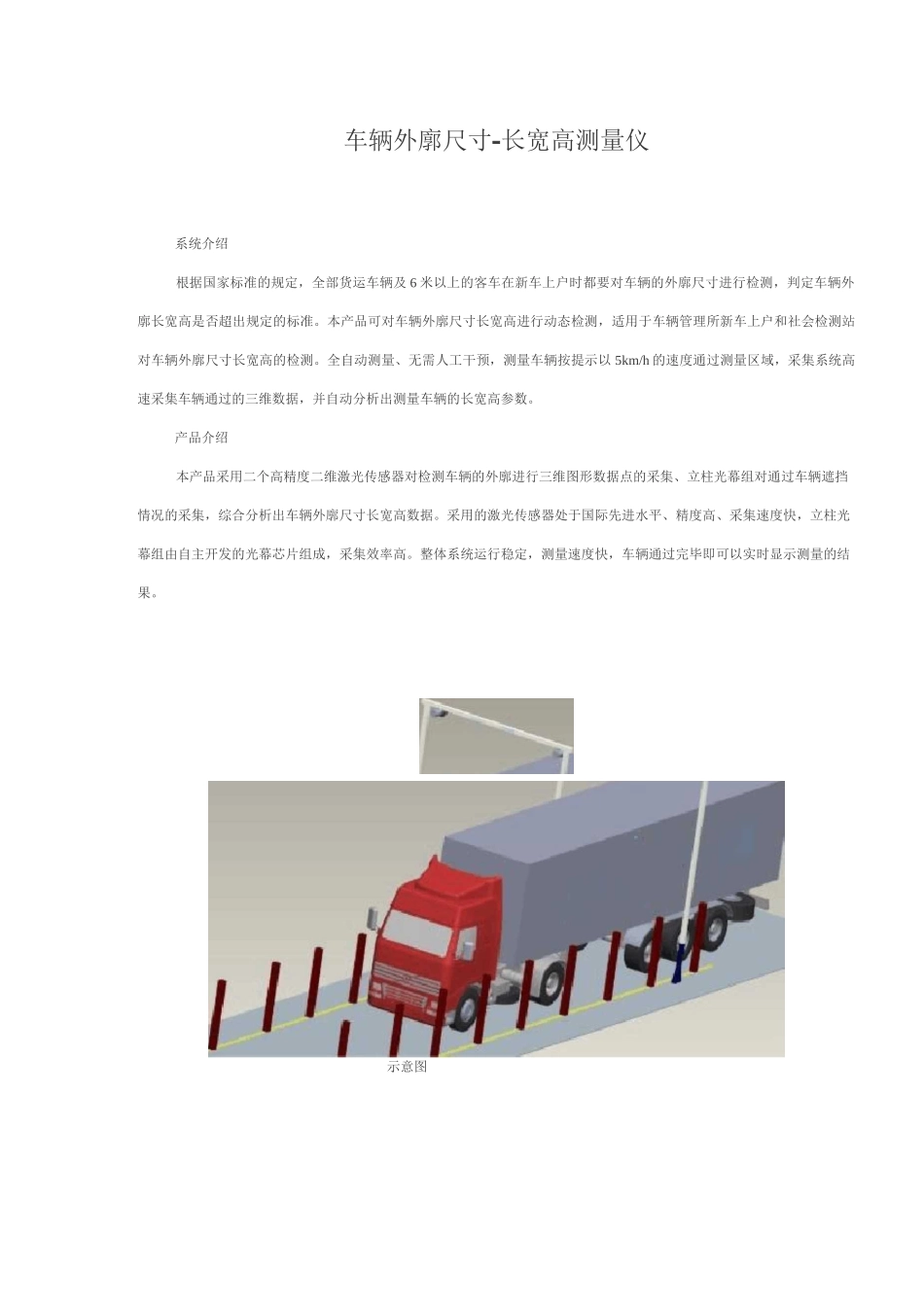

车辆外廓尺寸-长宽高测量仪系统介绍根据国家标准的规定，全部货运车辆及6米以上的客车在新车上户时都要对车辆的外廓尺寸进行检测，判定车辆外廓长宽高是否超出规定的标准。本产品可对车辆外廓尺寸长宽高进行动态检测，适用于车辆管理所新车上户和社会检测站对车辆外廓尺寸长宽高的检测。全自动测量、无需人工干预，测量车辆按提示以5km/h的速度通过测量区域，采集系统高速采集车辆通过的三维数据，并自动分析出测量车辆的长宽高参数。产品介绍本产品采用二个高精度二维激光传感器对检测车辆的外廓进行三维图形数据点的采集、立柱光幕组对通过车辆遮挡情况的采集，综合分析出车辆外廓尺寸长宽高数据。采用的激光传感器处于国际先进水平、精度高、采集速度快，立柱光幕组由自主开发的光幕芯片组成，采集效率高。整体系统运行稳定，测量速度快，车辆通过完毕即可以实时显示测量的结果。示意图现场图•环境参数项目技术参数环境温度0〜40°相对湿度小于95%电源AC220v±10%,50Hz场地尺寸15m*5m*5.5m•测量参数项目技术参数测量长度（mm）2000-15000测里宽度（mm）1000-3500测量高度（mm）1000-4500测里误差（mm）±10/±1%•示意图电缆沟剖面及预埋管路示意图光幕外廓尺寸检测线管线预埋示意图产品检测检测车辆在系统提示下以5km/h的速度遁过检测区域。车牌号码测A12345K(mm)|宽(mm)高(mm)检测实景检测站设备前视图检测站设备后视图检测线设备侧视图龙门架和二维激光扫描仪龙门架、光幕立柱、地磅点阵屏、光幕立柱、地磅
