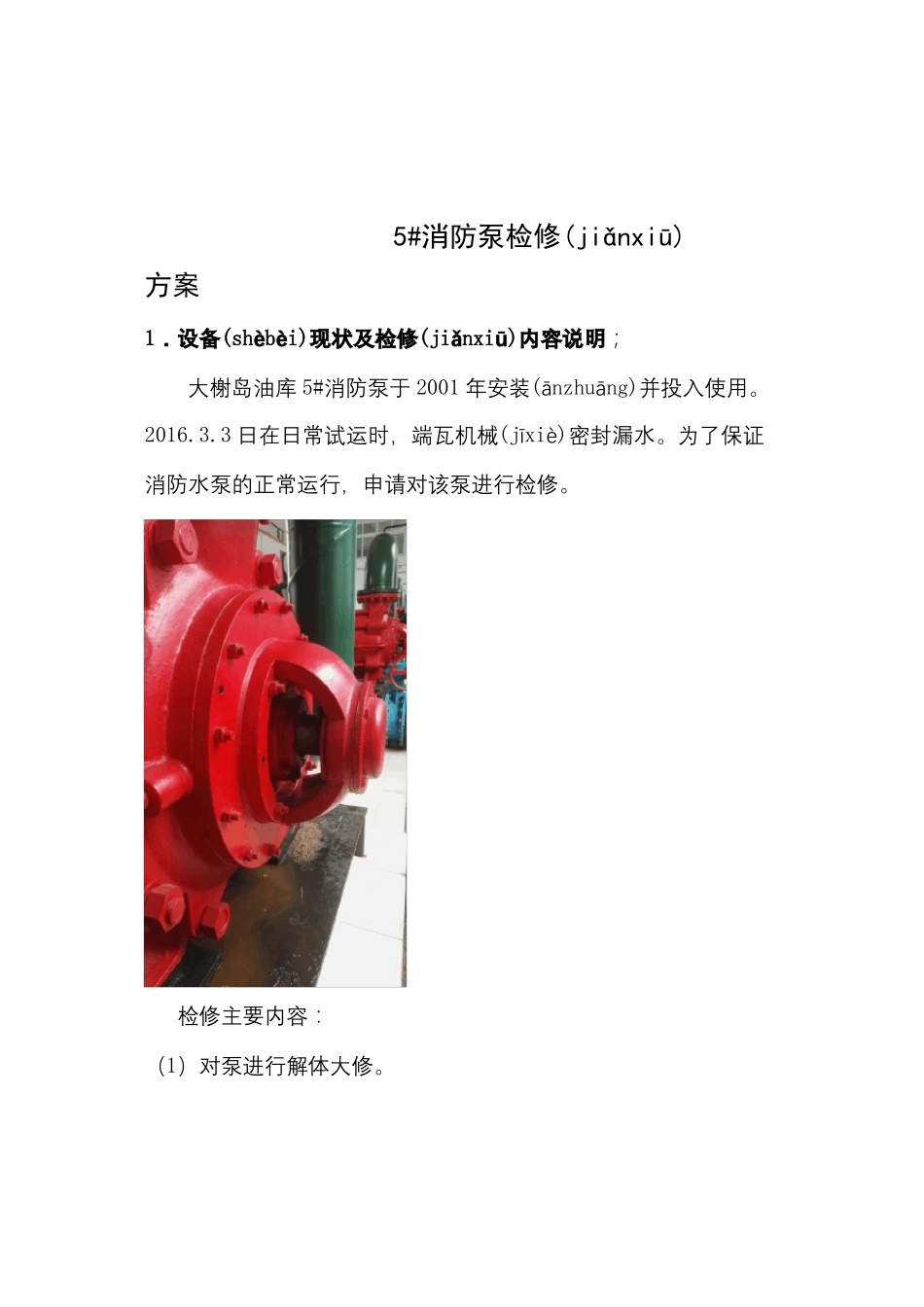

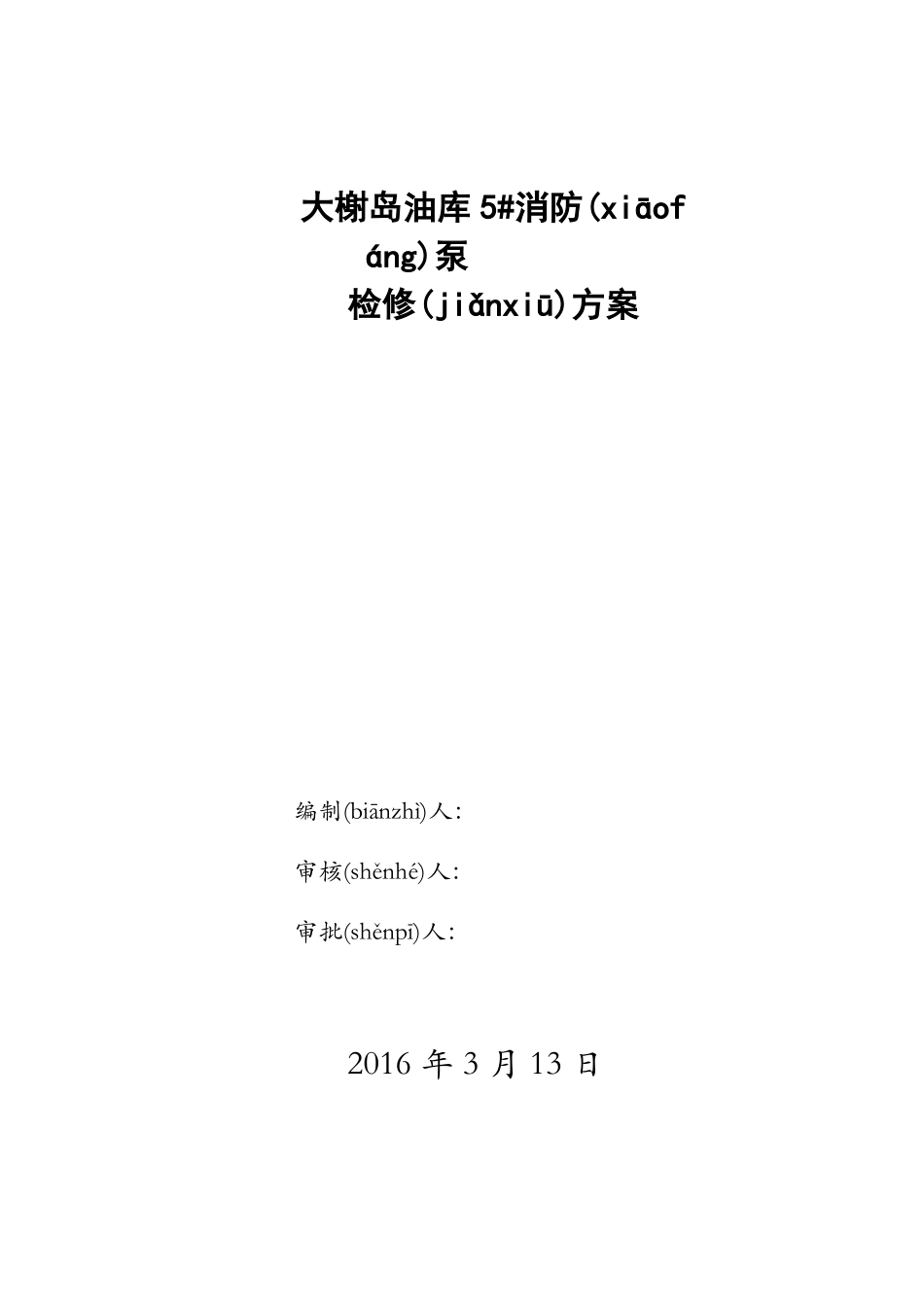

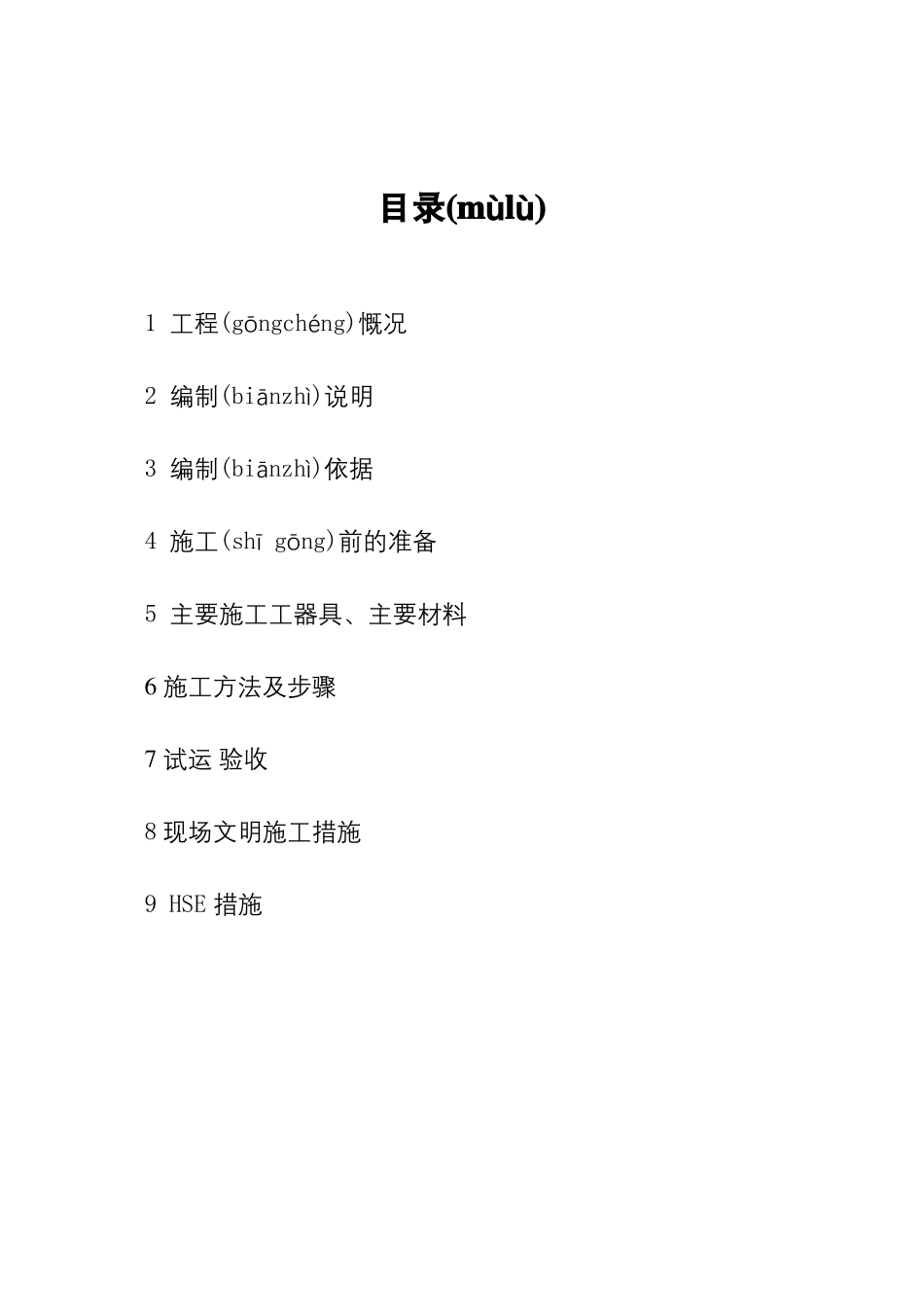

大榭岛油库5#消防(xiāofáng)泵检修(jiǎnxiū)方案编制(biānzhì)人：审核人：审批人：2016年3月13日目录1工程(gōngchéng)慨况2编制(biānzhì)说明3编制(biānzhì)依据4施工(shīgōng)前的准备5主要施工工器具、主要材料6施工方法及步骤7试运验收8现场文明施工措施9HSE措施5#消防泵检修(jiǎnxiū)方案1．设备现状及检修(jiǎnxiū)内容说明；大榭岛油库5#消防泵于2001年安装(ānzhuāng)并投入使用。2016.3.3日在日常试运时，端瓦机械密封漏水。为了保证消防水泵的正常运行，申请对该泵进行检修。检修主要内容：（1）对泵进行解体大修。（2）检查紧固各地脚螺栓，检查进出口管线支撑情况，检查、消除管道应力。（3）检查轴承润滑及磨损情况，更换轴承。（4）更换机械密封。（5）检查(jiǎnchá)测量(cèliáng)平衡盘、级间隔板、及叶轮口环磨损情况与配合间隙，进行(jìnxíng)修复或更换。（6）转子做动平衡。2．编制说明；为确保5#消防泵检修的安全和检修质量，特编制本方案。设备型号：XB15/180-PD排量：180L/S转数：1800rpm进口径：300mm出口径：300mm额定出水压力：1·6Mpa重量：5000Kg生产日期：2001年5月生产厂家：上海浦东特种消防装备厂3．编制依据；3.1厂家提供的泵使用说明书。4、检修前的资料准备3.2《XB15/180系列消防泵安装使用说明书》4.1技术准备；4.1.1组织施工人员进行技术交底，学习有关图纸、规范、技术和施工方案，明确工程量和质量技术要求，准备原始资料表格。4.1.2施工前应具备下列技术资料；a机器与设备总装配图、主要部件图、易损零件图及安装使用说明书等。b有关的检修规范及检修技术要求或方案。4.2检修现场应具备的条件：4.2.1泵检修(jiǎnxiū)场地无堆放物。4.2.2检修(jiǎnxiū)吊车、叉车应落实到位4.3明确作业内容，开具作业票据4.3.1确认作业内容，确认检修施工作业票已经按要求下达并有效；严格按照检修程序与步骤进行工作安排。4.3.2劳保穿戴检查防护用品，包括：安全帽、工作服、工作鞋、防护屏等，应符合安全规定。4.4熟悉作业现场，进行风险辨识3.4.1了解设备停下来之前的运行状况，检修人员应在机组停运之前了解振动、温度等情况，异常反映在哪个测点？根据上面了解的内容，有针对性的进行维修工作。3.4.2应确定吊装方法。3.4.3风险辨识作业负责人应联系作业票的内容和现场的实际情况认真的进行风险辨识4.5落实现场安全措施，并检查确认结合作业票上面的内容，柴油机启动电瓶拆除。进出口阀及附属管线是否关闭严密，有无内漏现象，泵内是否有余压；是否存在交叉作业。4.6零配件的准备根据检修的内容(nèiróng)，落实检修所需的零配件，如：轴承、轴套、机械密封等。4.7文明(wénmíng)施工要求强调拆卸零部件或装配时，不得乱打、乱撬，要正确使用(shǐyòng)专用工具；拆卸下来的零部件要放在垫板上或用油盆装好，油污要妥善(tuǒshàn)回收，做到“三不见天”、“三不落地”，做到文明施工。4.8施工组织检修项目负责人；技术负责人：吊装负责人：安全负责人：施工人员：5.主要施工机器具、主要材料序名称号1行吊2叉车3重型套筒扳手456梅花扳手敲击呆扳手敲击梅花扳手规格10T5T公制公制36、41、46mm36、41、46mm单位台辆套套套把数量11111278910121314151617181920212210件套内六角扳手活扳手管钳撬棍锤子铁柄起铜棒磁力百分表游标卡尺深度游标卡尺塞尺抹布砂纸胶煤油公制10″、12″、18″200mm、1000mm1.2M、0.6M12磅、2磅300mm5kg125mm、300mm300mm100mm0#、1#、金相704套把把根把把根整套把把把公斤张支公斤1各2各1各1各1211各11110各105206、检修(jiǎnxiū)作业步骤、内容、方法和技术要求6.1检修(jiǎnxiū)前的准备(zhǔnbèi)：6.1.1掌握(zhǎngwò)泵的运行情况，并备齐必要的图纸和资料。6.1.2备齐检修工机具、量具、备件及材料。6.1.3组织检修安全风险评估，落实检修过程安全防范措施。6.1.4确认柴油机启动电瓶拆除，泵内介质已泄压，达到设备安全检修条件。6.2拆卸6.2.1关闭与泵相关进出水...
