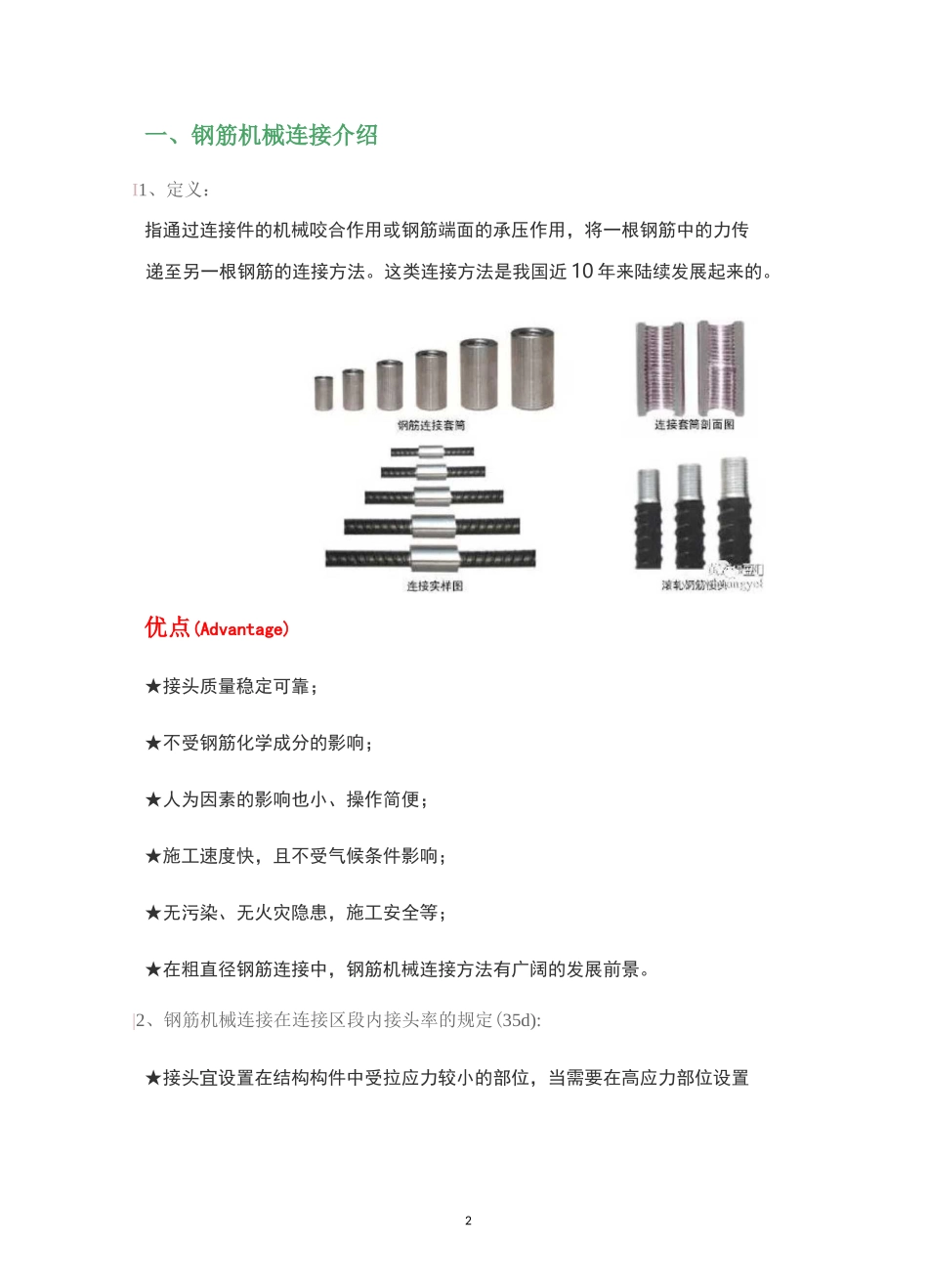

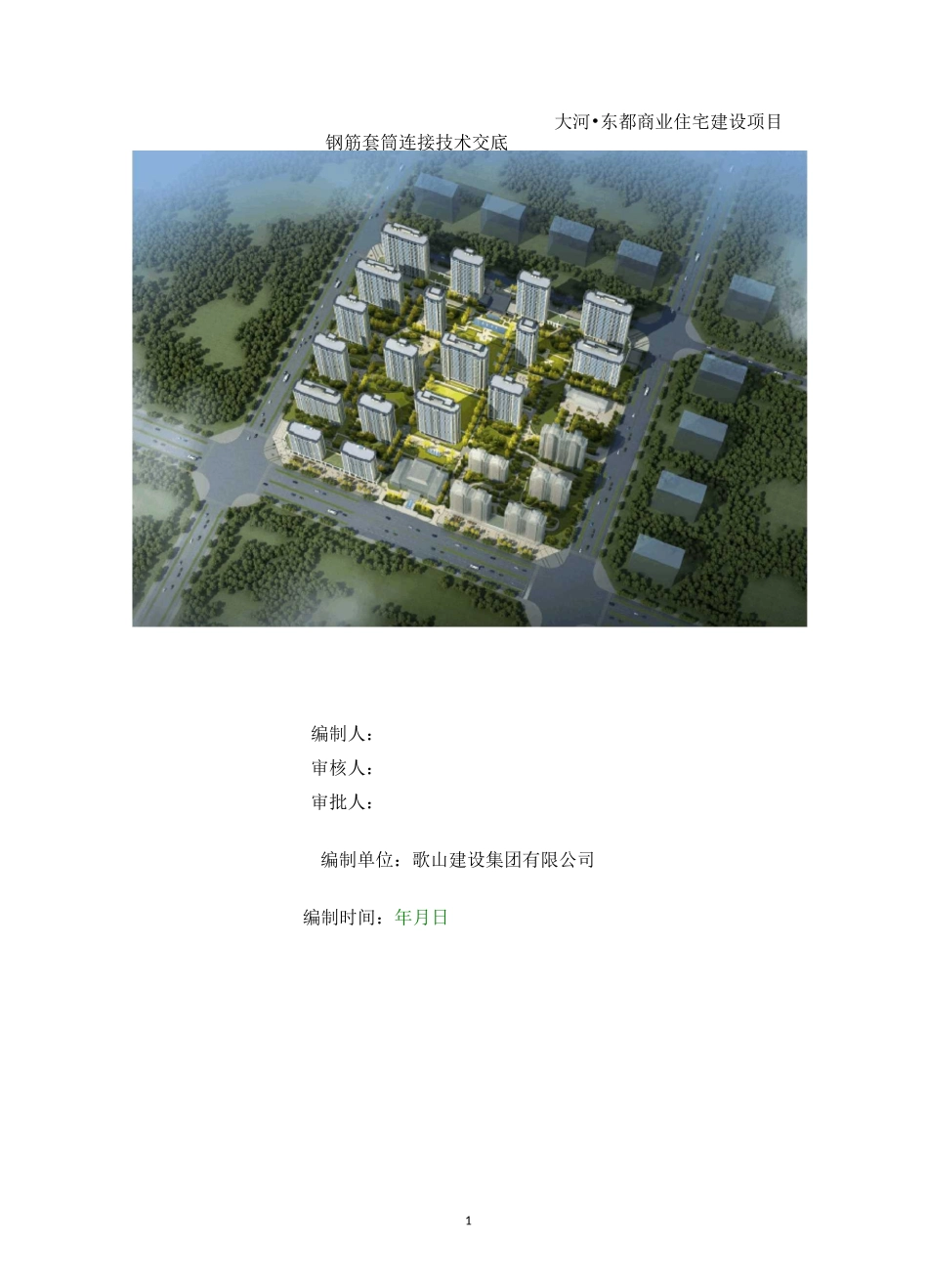

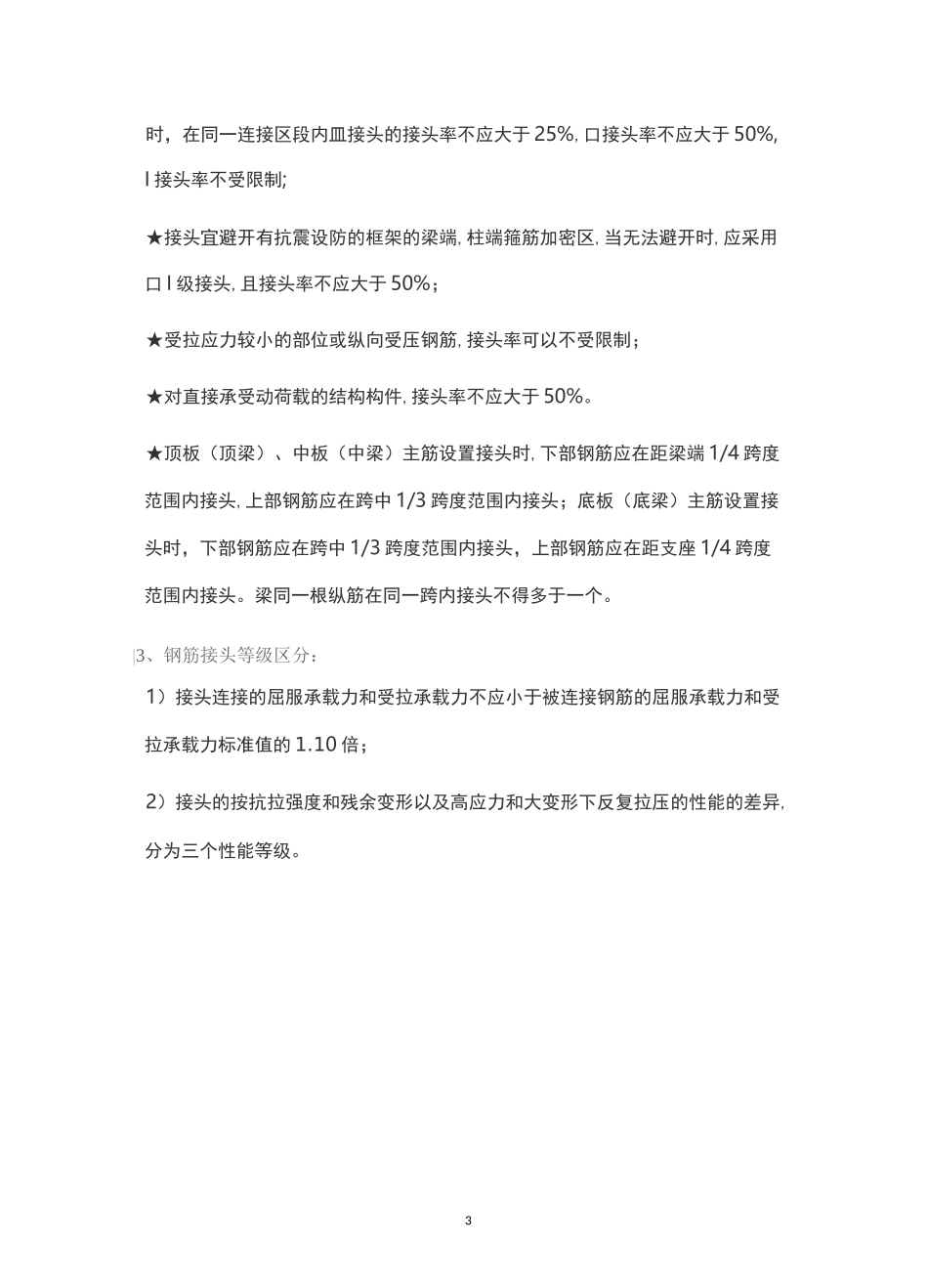

1大河•东都商业住宅建设项目钢筋套筒连接技术交底编制人：审核人：审批人：编制单位：歌山建设集团有限公司编制时间：年月日2一、钢筋机械连接介绍I1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。这类连接方法是我国近10年来陆续发展起来的。优点(Advantage)★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响；★无污染、无火灾隐患，施工安全等；★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。|2、钢筋机械连接在连接区段内接头率的规定(35d):★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置3时，在同一连接区段内皿接头的接头率不应大于25%,口接头率不应大于50%,I接头率不受限制;★接头宜避开有抗震设防的框架的梁端,柱端箍筋加密区,当无法避开时,应采用口I级接头,且接头率不应大于50%；★受拉应力较小的部位或纵向受压钢筋,接头率可以不受限制；★对直接承受动荷载的结构构件,接头率不应大于50%。★顶板（顶梁）、中板（中梁）主筋设置接头时,下部钢筋应在距梁端1/4跨度范围内接头,上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。梁同一根纵筋在同一跨内接头不得多于一个。|3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异,分为三个性能等级。41a1【经□慎入曲"断于钩饰4:凡,L-iajL断于搖头件a叫灵&—谓規轨拄伍9E插住直，.,壬__Jr.——鬻辻冊威注；ft掠徨舐’Y_.但丁施一T塑IA,<0.IC(J<323u^<0.1*单何mmttj<-J.14(4>3J)H,<0-IE32)ii.<0.1£(rf>12)42悴册杪总忡长*/XABftA乳0沖*E■巾直应力規朵变朋,nun-«JB笔域标卅童養氏S.SV”C直H愷正反曼显套KbJN■塩卑世型醫茴I—孑口.m賣■赋扩口壘套繭兀豆丁殛H2、样品展示6|3、工艺流程：★预接：钢筋端面平头-剥肋滚压螺纹-丝头质量检验-利用套筒连接-接头检验；★现场连接：钢筋就位-拧下钢筋保护帽和套筒保护帽-接头拧紧-作标记—质量检验。|4、钢筋丝头加工:★按钢筋规格所需调整试棒并调整好滚丝头内孔最小尺寸。★按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋直径尺寸。7★调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。育螺纹钢筋丝头加工尺寸规格剥肋克徑轉纹尺寸建头崔度完整逢扣圈数垂简最刑隹揽(1KEM)套筒最小畀轻(MM)1615.1±0.2M1G.5X2.520—22.5^640261816.?±0.2M19X2.525—27.545232018.8±0.2M2IX2.527—30503022M2SX2,519,5—32.560盟2?217±0.2M26X33566S82$26.6+0.2M29X337—40玄10724232JQ.5±02+2^45汕78433634.5±0.2M37X3.346~49915440J8.1±0.2M41X3.54?~52,5>10?8|5、施工步骤①钢筋平头A、平头的目的是让钢筋切口端面与母材轴线方向垂直，不得有马蹄...
