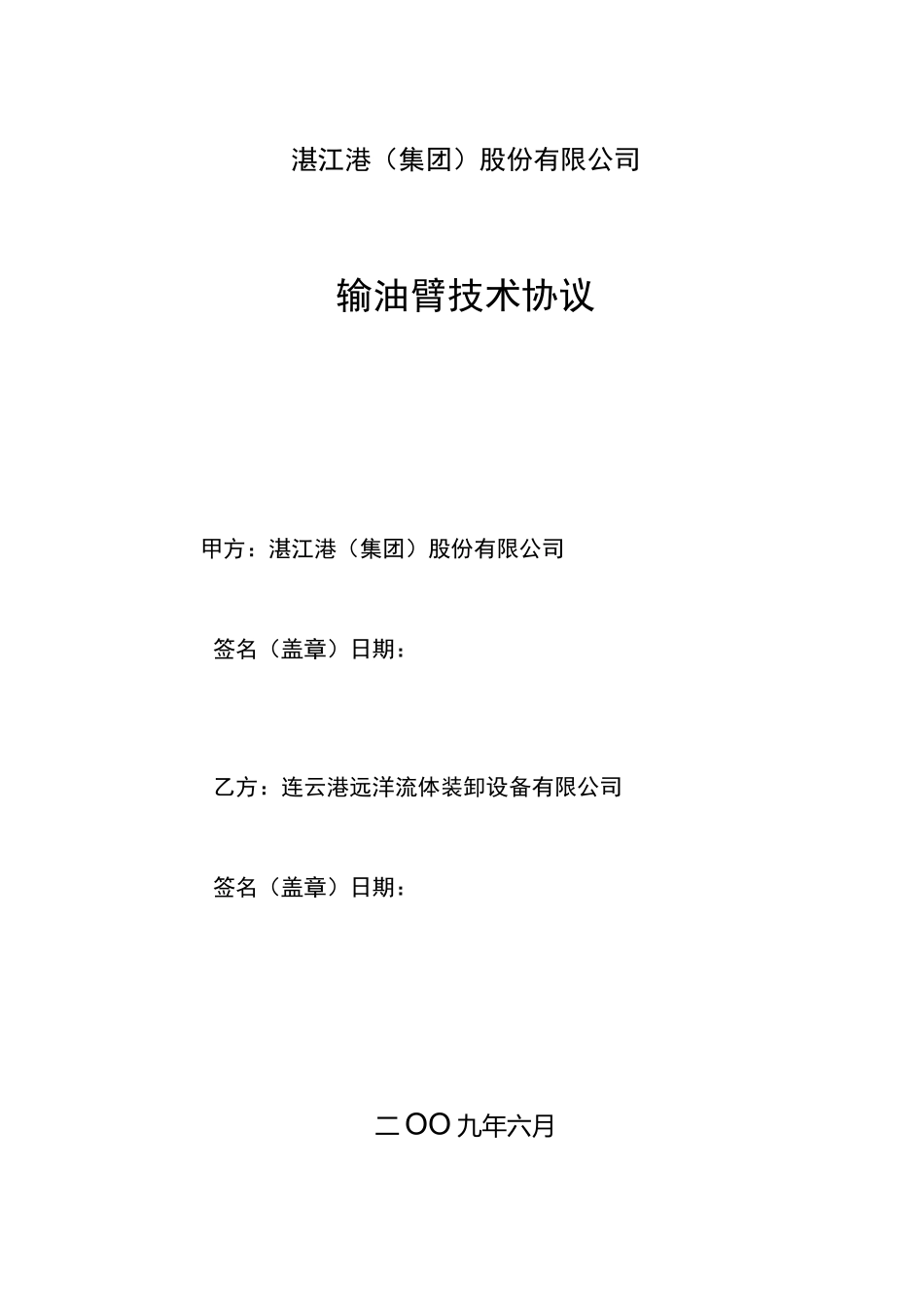

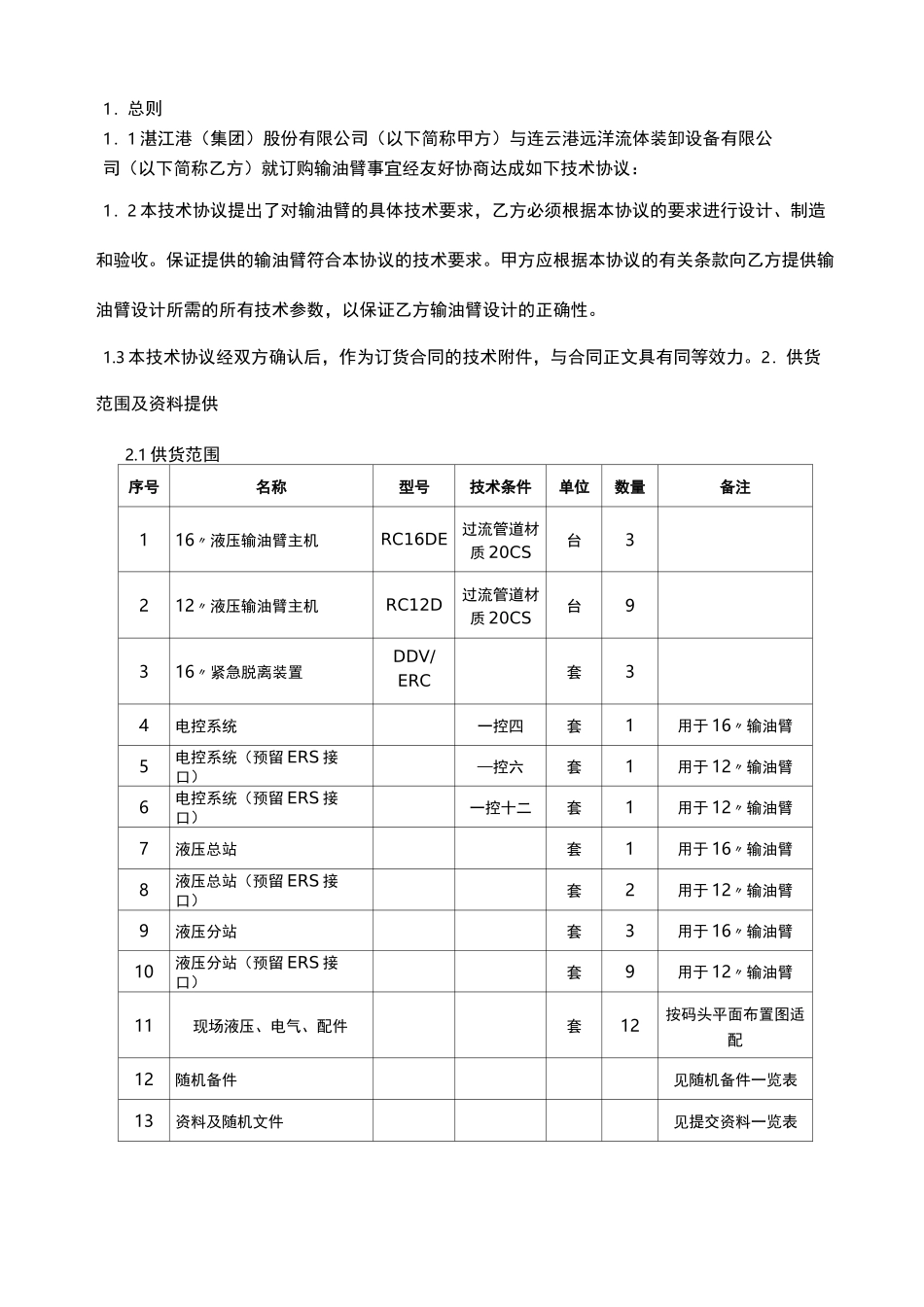

湛江港（集团）股份有限公司输油臂技术协议甲方：湛江港（集团）股份有限公司签名（盖章）日期：乙方：连云港远洋流体装卸设备有限公司签名（盖章）日期：二OO九年六月目录1．总则1．1湛江港（集团）股份有限公司（以下简称甲方）与连云港远洋流体装卸设备有限公司（以下简称乙方）就订购输油臂事宜经友好协商达成如下技术协议：1．2本技术协议提出了对输油臂的具体技术要求，乙方必须根据本协议的要求进行设计、制造和验收。保证提供的输油臂符合本协议的技术要求。甲方应根据本协议的有关条款向乙方提供输油臂设计所需的所有技术参数，以保证乙方输油臂设计的正确性。1.3本技术协议经双方确认后，作为订货合同的技术附件，与合同正文具有同等效力。2．供货范围及资料提供2.1供货范围序号名称型号技术条件单位数量备注116〃液压输油臂主机RC16DE过流管道材质20CS台3212〃液压输油臂主机RC12D过流管道材质20CS台9316〃紧急脱离装置DDV/ERC套34电控系统一控四套1用于16〃输油臂5电控系统（预留ERS接口）—控六套1用于12〃输油臂6电控系统（预留ERS接口）一控十二套1用于12〃输油臂7液压总站套1用于16〃输油臂8液压总站（预留ERS接口）套2用于12〃输油臂9液压分站套3用于16〃输油臂10液压分站（预留ERS接口）套9用于12〃输油臂11现场液压、电气、配件套12按码头平面布置图适配12随机备件见随机备件一览表13资料及随机文件见提交资料一览表2.2随机备件一览表序号备件名称规格单位数量备注1主密封圈DN40只32主密封圈DN30只93接船密封圈DN40只64接船密封圈DN30只185快速接头专用扳手只2用于16〃输油臂6快速接头专用扳手只2用于12〃输油臂7液压油桶3510升2.3资料及随机文件序号文件名称提交日期提交方式份数备注1最终产品设计方案随协议E-mail1需业主确认2操作维修手册交货随货53材料质量证明书交货随货14检验、试验报告交货随货123．输油臂设计参数a）输油臂数据（表一）设备位号原油码头成品油码头型号RC16DERC12D口径DN400DN300台数3台9台输送介质原油成品油设计温度-19°C~+100°C-19C~+100C设计压力1.6MPa1.6MPa管道材质20#CS20#CS适用船型100000-3000001000-200000接船法兰**SH3406/DN400/PN2.0SH3406/DN300/PN2.0接岸法兰HG20595/DN400/PN1.6HG20595/DN300/PN1.6**:建议接船法兰由HG20595改为SH3406，即欧标系列改为美标系列。b）附件（表二）装卸臂型号RC16DERC12D安全梯、维修平台VV绝缘法兰VV电/液控制系统VV超限声光报警系统VV手动快速接头（QCDC）VV真空短路装置VV立柱排放装置VV防静电系统VV三维接头排放装置VV三维接头可调支腿VV吹扫系统Vc）码头参数（表三）序号参数名称代号数据单位RC12DRC16DE1臂基础座离码头面咼A500200mm2接口法兰中心离码头面咼Bmm3码头边缘至立柱中心距离Cmm4码头平面与最咼水位咼差D24002900mm5码头平面与最低水位咼差E60706570mm6护舷垫厚度最大/最小F1000/6302500mm7立柱中心距Gmm8阀门离立柱中心距离/阀门顶离平台面距离mm9码头最大承载10电源电压V38038011电源频率Hz5050d）环境数据（表四）最大设计风速（最低水位之上10米处3秒阵风速）复位状态60m/s运动/对接状态20m/s水压试验/维修状态20m/s复位状态时地震因素地震加速度0.15g地震烈度7度环境温度11、最冋45工最氐0工e）槽船参数（表五）序号参数名称代号数据单位RC12DRC16DE1适用船型1000-20000100000-300000小船满载集管中心与水面间距M15007000mm2大船空载集管中心与水面间距N1000026000mm3船栏咼度H12001200mm4小船集管法兰面与船沿距离O20004000mm5大船集管法兰面与船沿距离P40005000mm6集管间距Qmm7船冋前最大漂移R30003000mm8船向后最大漂移S30003000mm9最大横向漂移T30003000mm10集管许用应力4．装卸臂技术要求4．1总体要求：a、乙方所供货的输油臂应是成熟产品，它具有安全可靠、工作稳定、生产效率高、运行成本低、维修方便、能满足港口码头频繁作业等优点。b、符合国家和有关行业标准对防爆方面的要求。所用的材料及零部件（或元器件）符合并能满足当地环境条件的要求。C、设备零部件采用先进、可靠的加工制造技术，有良好的表面几何形状及合适的公差配合，无试制性质的部件。d...
