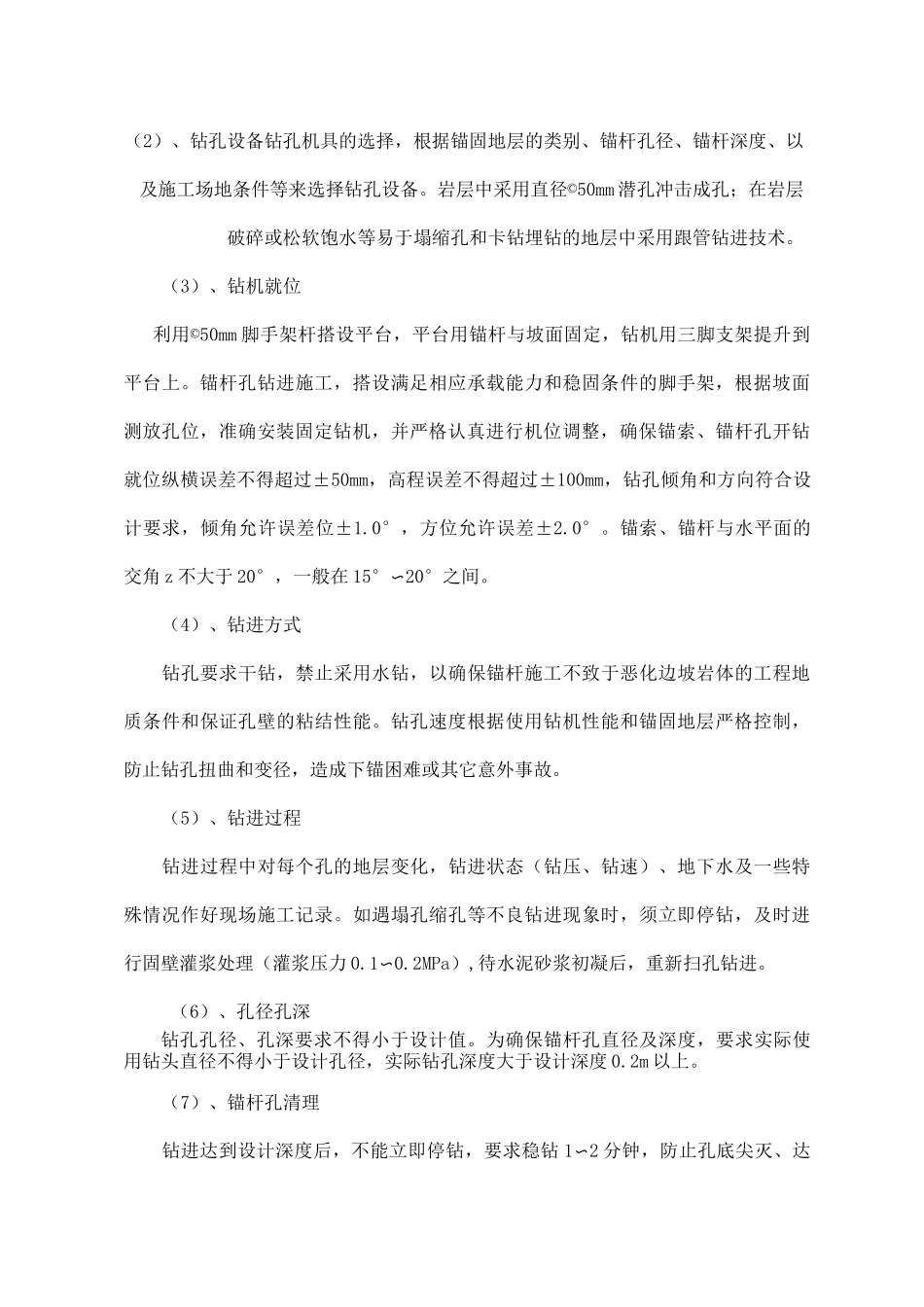

边坡支护锚杆喷浆施工方案4.1施工工艺测量放线f边坡开挖f架子搭设f危岩清理f锚杆施工f钢筋制安f泄水孔安装f喷射混凝土f拆除支架f清理场地。4.2施工前的准备工作在认真阅读施工图设计,了解设计意图。在现场解决三通一平工作后,尽快快组织原材料进场,并及时对原材料进行现场见证抽样,送有资质的试验检测单位进行检测,不合格材料严禁使用。4.3支架搭设为保证边坡的安全,根据本工程工期短的特点,脚手架搭设采用一次性双排加密脚手架,沿坡面搭设,立杆间距1.5m。水平杆步距为1.2m。小横杆按照竹跳板搁置长度而设,必要时适当加密,满足钻孔、锚杆安装、混凝土喷射等操作的需要。脚手架搭拆执行相应脚手架搭拆规范。由于钻孔机械的动力荷载大,为保证施工安全,保证钻孔机械轨道平车的正常运转,对每一排钻孔机械平车轨道的水平竿增设为间距200mm,并且为了保证脚手架的刚度和稳固性,增设脚手架斜撑、剪力撑加固。在支架顶每个一步端用钢丝绳与坡顶处设置的钢管桩拉结。4.4锚杆施工(1)、锚杆孔测量放线边坡开挖完成后,按设计立面图要求,将锚杆孔位置准确测量放线在坡面上,孔位误差不得超过±50mm。竖肋的具体长度可根据实际边坡高度确定,但锚杆的位置须按等分坡面的长度进行放样,其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时,需经设计监理单位认可,在确保坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。(2)、钻孔设备钻孔机具的选择,根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用直径©50mm潜孔冲击成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。(3)、钻机就位利用©50mm脚手架杆搭设平台,平台用锚杆与坡面固定,钻机用三脚支架提升到平台上。锚杆孔钻进施工,搭设满足相应承载能力和稳固条件的脚手架,根据坡面测放孔位,准确安装固定钻机,并严格认真进行机位调整,确保锚索、锚杆孔开钻就位纵横误差不得超过±50mm,高程误差不得超过±100mm,钻孔倾角和方向符合设计要求,倾角允许误差位±1.0°,方位允许误差±2.0°。锚索、锚杆与水平面的交角z不大于20°,一般在15°〜20°之间。(4)、钻进方式钻孔要求干钻,禁止采用水钻,以确保锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制,防止钻孔扭曲和变径,造成下锚困难或其它意外事故。(5)、钻进过程钻进过程中对每个孔的地层变化,钻进状态(钻压、钻速)、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时,须立即停钻,及时进行固壁灌浆处理(灌浆压力0.1〜0.2MPa),待水泥砂浆初凝后,重新扫孔钻进。(6)、孔径孔深钻孔孔径、孔深要求不得小于设计值。为确保锚杆孔直径及深度,要求实际使用钻头直径不得小于设计孔径,实际钻孔深度大于设计深度0.2m以上。(7)、锚杆孔清理钻进达到设计深度后,不能立即停钻,要求稳钻1〜2分钟,防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞,必须清理干净,在钻孔完成后,使用高压空气(风压0.2〜0.4MPa)将孔内岩粉及水体全部清除出孔外,以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外,不得采用高压水冲洗。若遇锚孔中有承压水流出,待水压、水量变小后方可下安锚筋与注浆,必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体,一般采用灌浆封堵二次钻进等方法处理。(8)、锚杆孔检验锚杆孔钻造结束后,须经现场监理检验合格后,方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔,要求验孔过程中钻头平顺推进,不产生冲击或抖动,钻具验送长度满足设计锚杆孔深度,退钻要求顺畅,用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位,全部锚孔施工分项工作合格后,即可认为锚孔钻造检验合格。(9)、锚杆体制作及安装锚杆杆体采用①20螺纹钢筋,沿锚杆轴线方向每隔1.5m设置一个对中器(定位支架),以保证锚杆有足够地保护层。锚筋尾...
