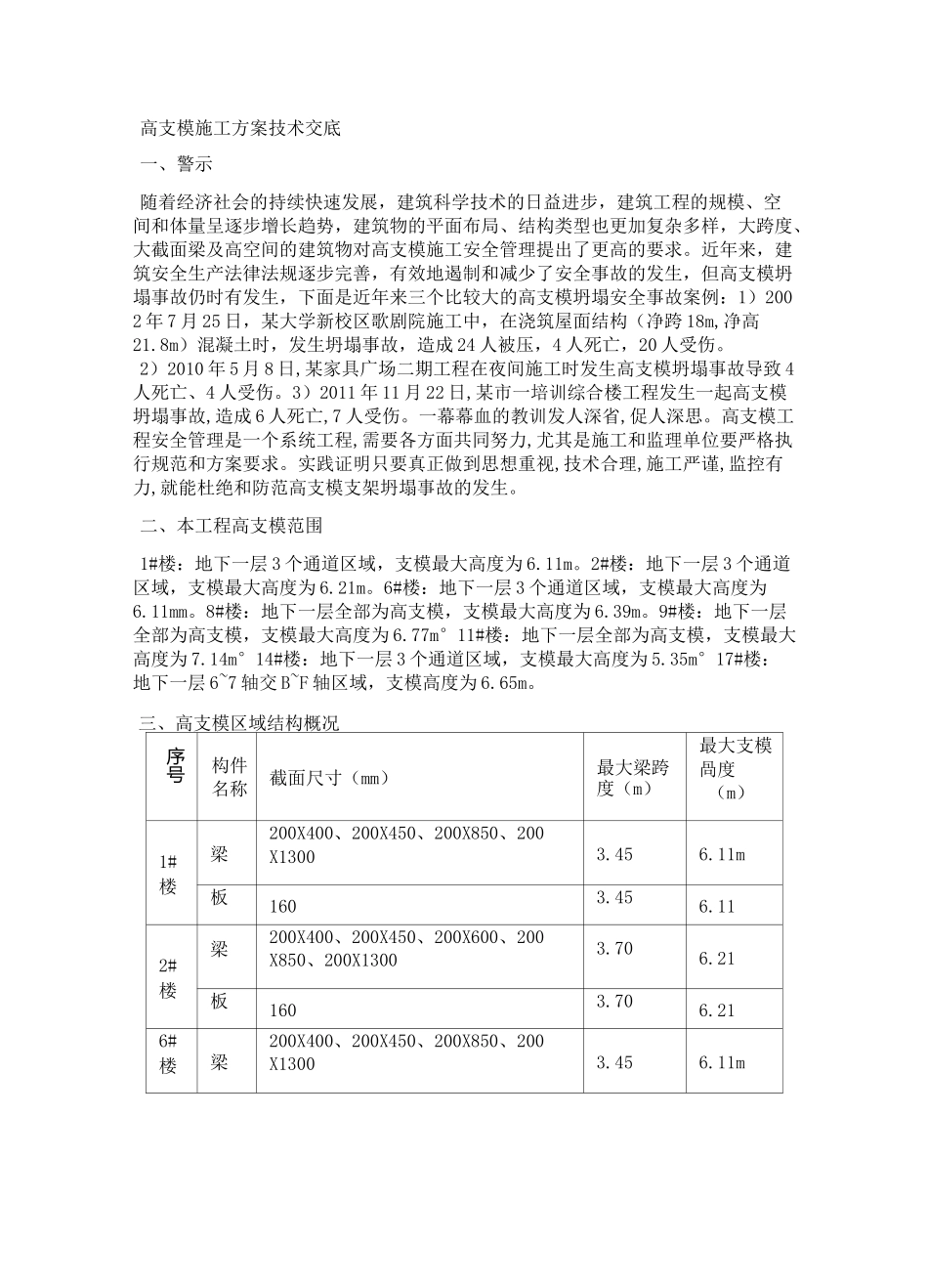

建筑工程高支模施工方案技术交底_第1页
1/17
建筑工程高支模施工方案技术交底_第2页
2/17

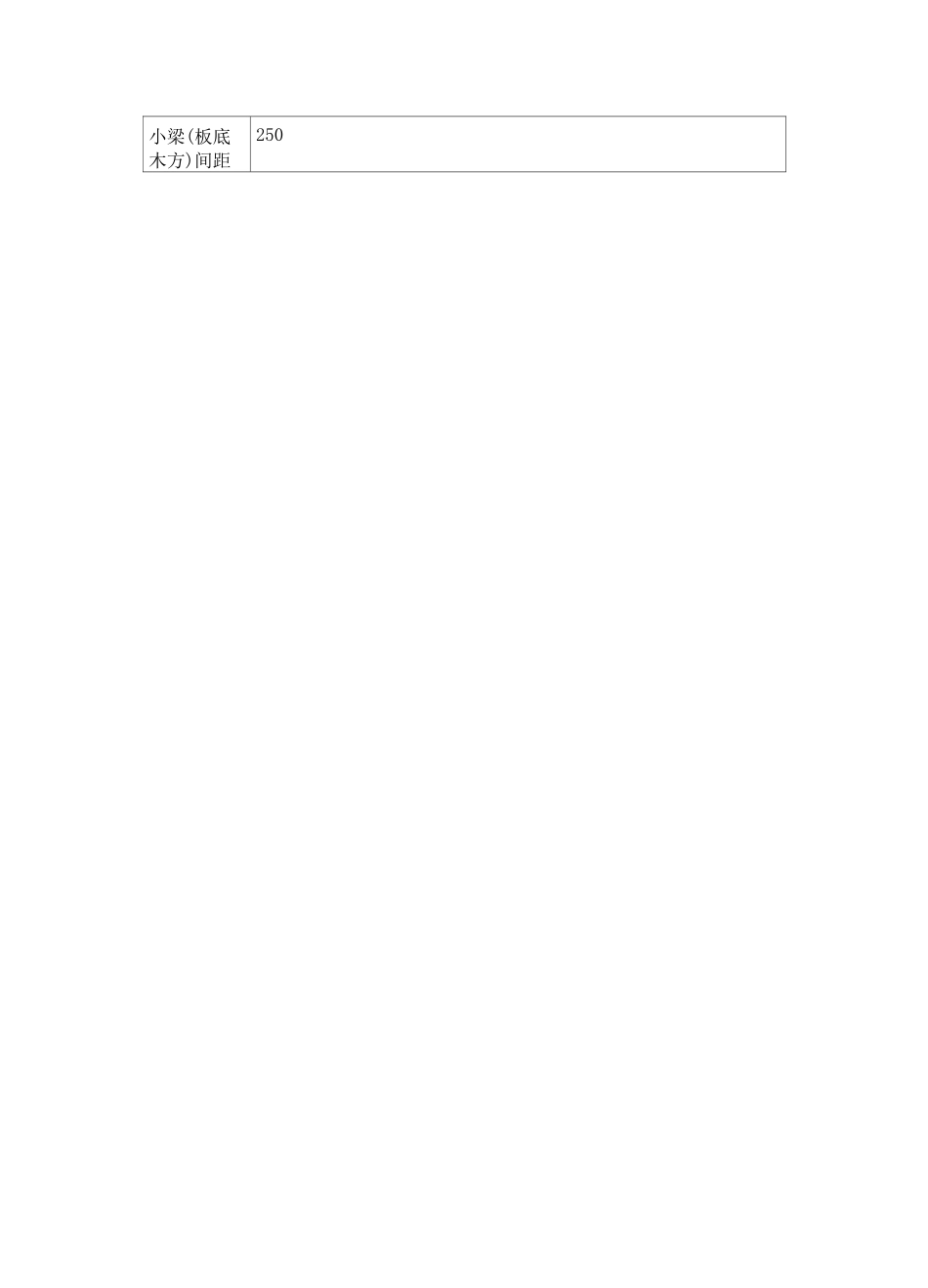

建筑工程高支模施工方案技术交底_第3页
3/17
高支模施工方案技术交底一、警示随着经济社会的持续快速发展,建筑科学技术的日益进步,建筑工程的规模、空间和体量呈逐步增长趋势,建筑物的平面布局、结构类型也更加复杂多样,大跨度、大截面梁及高空间的建筑物对高支模施工安全管理提出了更高的要求。近年来,建筑安全生产法律法规逐步完善,有效地遏制和减少了安全事故的发生,但高支模坍塌事故仍时有发生,下面是近年来三个比较大的高支模坍塌安全事故案例:1)2002年7月25日,某大学新校区歌剧院施工中,在浇筑屋面结构(净跨18m,净高21.8m)混凝土时,发生坍塌事故,造成24人被压,4人死亡,20人受伤。2)2010年5月8日,某家具广场二期工程在夜间施工时发生高支模坍塌事故导致4人死亡、4人受伤。3)2011年11月22日,某市一培训综合楼工程发生一起高支模坍塌事故,造成6人死亡,7人受伤。一幕幕血的教训发人深省,促人深思。高支模工程安全管理是一个系统工程,需要各方面共同努力,尤其是施工和监理单位要严格执行规范和方案要求。实践证明只要真正做到思想重视,技术合理,施工严谨,监控有力,就能杜绝和防范高支模支架坍塌事故的发生。二、本工程高支模范围1#楼:地下一层3个通道区域,支模最大高度为6.11m。2#楼:地下一层3个通道区域,支模最大高度为6.21m。6#楼:地下一层3个通道区域,支模最大高度为6.11mm。8#楼:地下一层全部为高支模,支模最大高度为6.39m。9#楼:地下一层全部为高支模,支模最大高度为6.77m°11#楼:地下一层全部为高支模,支模最大高度为7.14m°14#楼:地下一层3个通道区域,支模最大高度为5.35m°17#楼:地下一层6~7轴交B~F轴区域,支模高度为6.65m。三、高支模区域结构概况序号构件名称截面尺寸(mm)最大梁跨度(m)最大支模咼度(m)1#楼梁200X400、200X450、200X850、200X13003.456.11m板1603.456.112#楼梁200X400、200X450、200X600、200X850、200X13003.706.21板1603.706.216#楼梁200X400、200X450、200X850、200X13003.456.11m板1603.456.118#楼梁150X300、150X400、200X400、200X450、200X600、200X900、200X11006.66.39板1606.66.399#楼梁150X300、150X400、200X400、200X450、200X600、200X900、200X11006.66.77板1606.66.3911#楼梁150X300、150X400、200X400、200X450、200X600、200X900、200X11006.67.14板1606.67.1414#楼梁200X400、200X450、200X460、200X820、200X8504.35.35板1604.35.3517#楼梁200X820、300X800、200X800、300X750、300X6009.76.65板1009.76.651、160厚搭设参数项目搭设参数模板支架高度(m)7.2立杆纵向间距l(mm)a1000立杆横向间距l(mm)b1000水平横杆步距h(mm)1500小梁(板底木方)间距250(mm)主梁(板底钢管)间距(mm)1000竖向剪刀撑架体外侧四周设置竖向剪刀撑;框架梁底顺梁方向设置一排竖向剪刀撑;按设置后,如剪刀撑间距大于6m,再在板底加设竖向剪刀撑,使剪刀撑的间距不大于6m:④竖向剪刀撑由底至顶的连续设置;剪刀撑与楼层之间的斜角为45~60°。水平剪刀撑在满堂架体的扫地杆和竖向剪刀撑的顶部各设置一道水平剪刀撑。备注:使用于160mm厚以及100mm厚咼支模区域的顶板2、200X1300梁搭设参数项目搭设参数混凝土梁截面尺寸(mm)200X1300支撑方式梁两侧有板,梁板立柱共用梁跨度方向立柱间距(mm)500梁两侧立杆间距(mm)1000(同满堂架)梁底增加主梁(小横杆)立柱根数1步距(mm)1500(同满堂架)梁底支撑木方根数5使用的梁截面适用于200X1300、200X1100、200X900、200X850、200X820、200X600的梁。搭设简图:3、300X800梁搭设参数项目搭设参数混凝土梁截面尺寸(mm)300X800支撑方式梁两侧有板,梁板立柱共用梁跨度方向立柱间距(mm)500梁两侧立杆间距(mm)1000(同满堂架)梁底增加主梁(小横杆)立柱根数1步距(mm)1500(同满堂架)梁底支撑木方根数5使用的梁截面适用于300X800、300X750、300X600的梁。搭设简图:AIB..;,£0t>EDO*區緊话|杓进仪柝盘・耳輯卿M按踽:■项目搭设参数混凝土梁截面尺寸(mm)200X460支撑方式梁两侧有板,梁板立柱共用梁跨度方向立柱间距(mm)1000梁两侧立杆间距(mm)1000(同满堂架)梁底增加主梁(小横杆)立柱根数0步距(mm)1500(同满堂架)梁底支撑木方根数5使用的...
