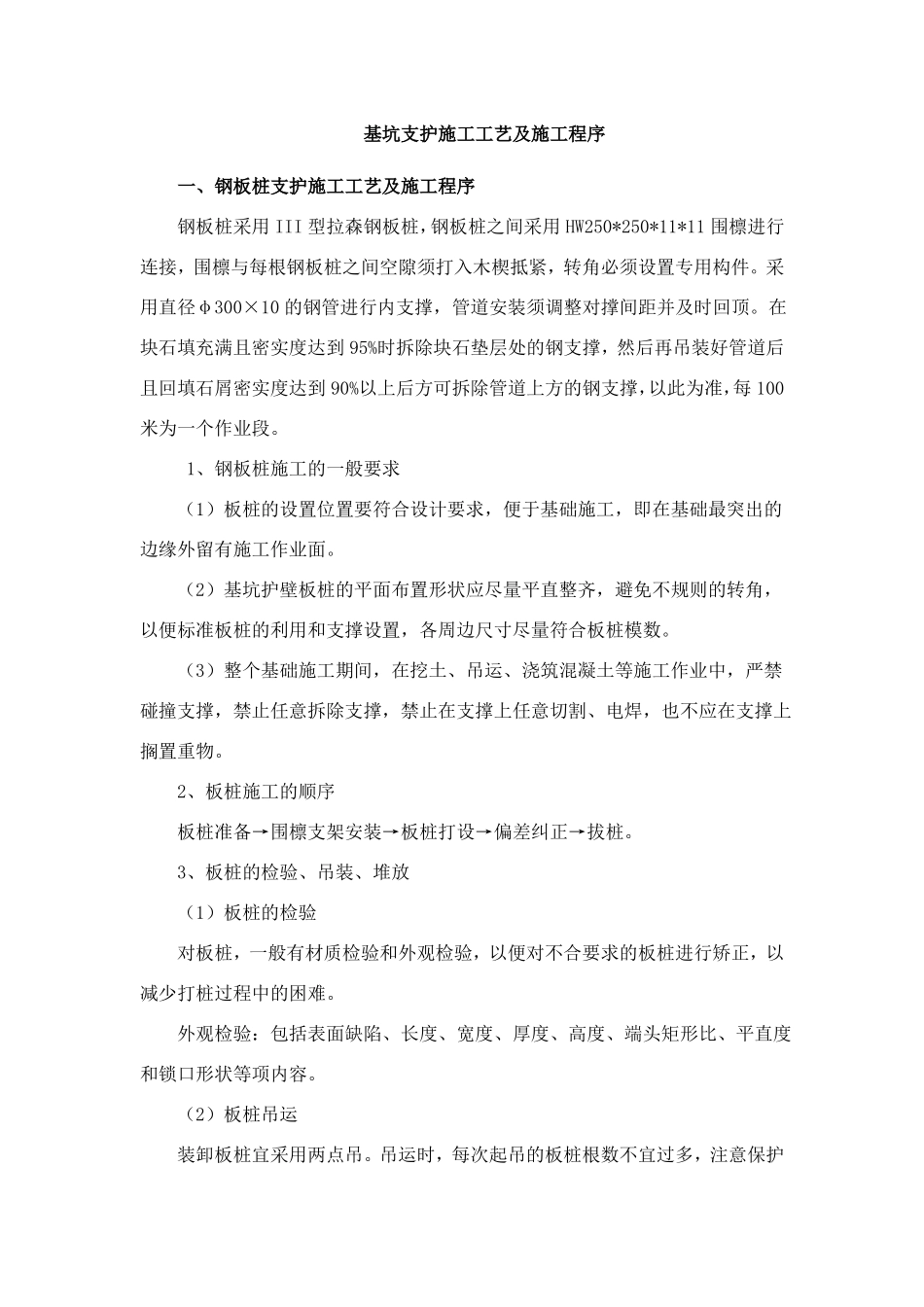

基坑支护施工工艺及施工程序一、钢板桩支护施工工艺及施工程序钢板桩采用III型拉森钢板桩，钢板桩之间采用HW250*250*11*11围檩进行连接，围檩与每根钢板桩之间空隙须打入木楔抵紧，转角必须设置专用构件。采用直径φ300×10的钢管进行内支撑，管道安装须调整对撑间距并及时回顶。在块石填充满且密实度达到95%时拆除块石垫层处的钢支撑，然后再吊装好管道后且回填石屑密实度达到90%以上后方可拆除管道上方的钢支撑，以此为准，每100米为一个作业段。1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。（3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。（2）板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距。一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、导架的安装在板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”。导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2.5～3.5米，双面围檩之间的间距不宜过大，一般略比板桩墙厚度大8～15mm。安装导架时应注意以下几点：（1）采用经纬仪和水平仪控制和调整导梁的位置。（2）导梁的高度要适宜，要有利于控制板桩的施工高度和提高施工工效。（3）导梁不能随着板桩的打设而产生下沉和变形。（4）导梁的位置应尽量垂直，并不能与板桩碰撞。5、板桩施打（1）板桩用吊机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。（2）打桩前，对板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。（3）打桩前，在板桩的锁口内涂油脂，以方便打入拔出。（4）在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。（5）板桩施打采用屏风式打入法施工。屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将10～20根板桩成排插入导架内，使它呈屏风状，然后再施打。通常将屏风墙两端的一组板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分1/3或1/2板桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键之一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂直状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。板桩打设的公差标准如下表所示。项目板桩轴线偏差桩顶标高板桩垂直度允许公差±10cm±10cm1%（6）密扣且保证开挖后入土不小于2...
