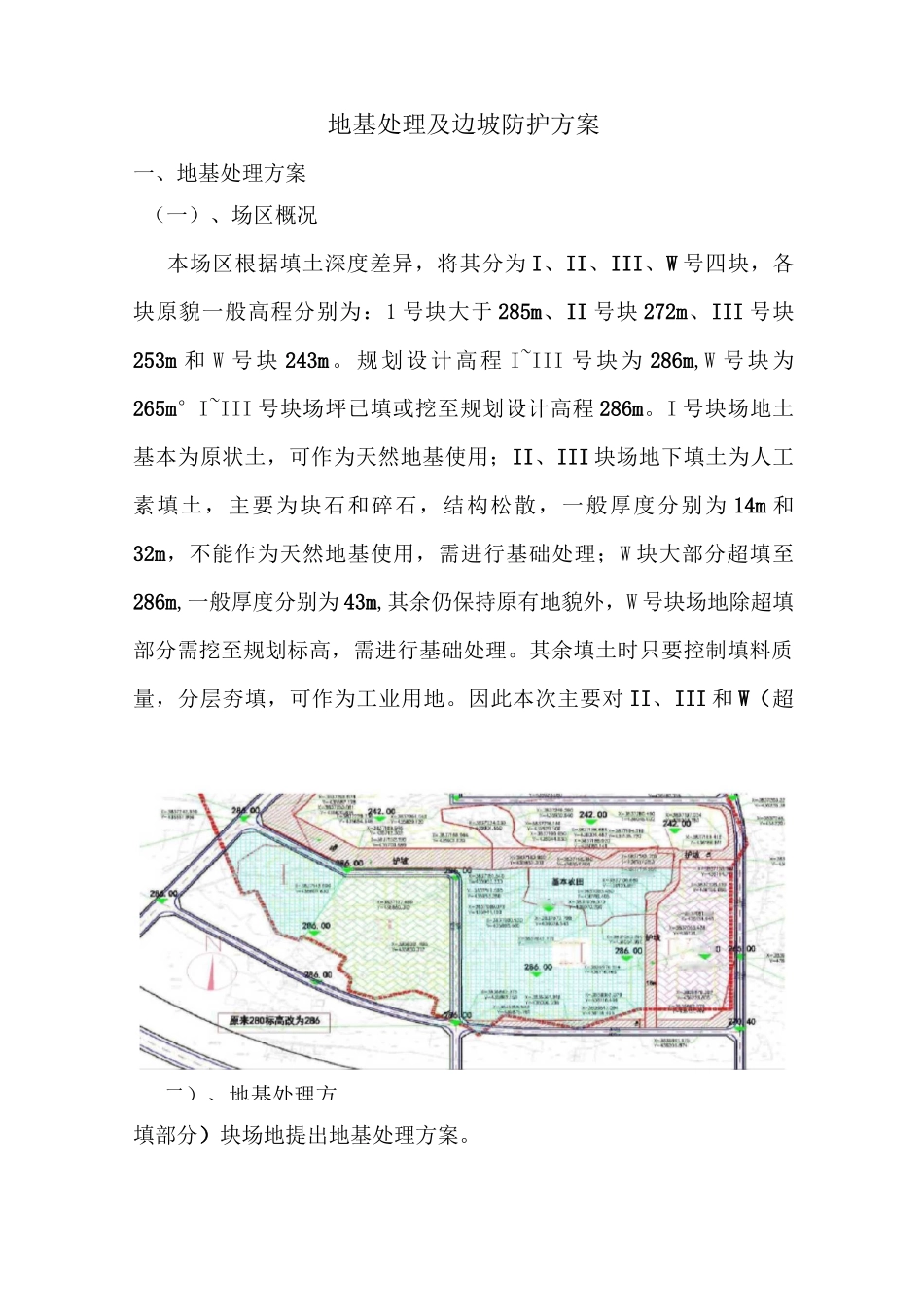

I—■■也丁彳■-21^.«I十III[V™0J擁蜩■P.町.二）、地基处理方地基处理及边坡防护方案一、地基处理方案（一）、场区概况本场区根据填土深度差异，将其分为I、II、III、W号四块，各块原貌一般高程分别为：1号块大于285m、II号块272m、III号块253m和W号块243m。规划设计高程I~III号块为286m,W号块为265m°I~III号块场坪已填或挖至规划设计高程286m。I号块场地土基本为原状土，可作为天然地基使用；II、III块场地下填土为人工素填土，主要为块石和碎石，结构松散，一般厚度分别为14m和32m，不能作为天然地基使用，需进行基础处理；W块大部分超填至286m,一般厚度分别为43m,其余仍保持原有地貌外，W号块场地除超填部分需挖至规划标高，需进行基础处理。其余填土时只要控制填料质量，分层夯填，可作为工业用地。因此本次主要对II、III和W（超填部分）块场地提出地基处理方案。）设计依据《建筑地基基础设计规范》(GB50007-2011)《建筑地基处理技术规范》(JGJ79-2012)《建筑地基基础工程施工质量验收规范》(GB50202-2013)《河南省建筑地基基础勘察设计规范》(DBJ41/138-2014)《建筑边坡工程技术规范》(GB50330-2013)《强夯地基处理技术规程》(CECS279-2010)《地基处理手册》(第三版)二)场地工程地质条件本场地的地层土自上而下分别为：素填土，灰色，稍湿，松散，主要为碎石和块石，厚度0~32m；黄土状粉土，黄褐色，稍湿，稍密，厚度约5m；灰岩，灰色，强风化〜中等风化，厚度大于20m。地下水埋深大于20m。三)地基拟处理方案1、挖除II、III、W号(超填部分除外)块场地下填土5m左右，挖至281m和260m。2、在场地平整后进行强夯处理，加固后地基承载力要求不低于120KPa，加固有效深度约为10m。3、强夯处理后，经过检测，承载力及变形满足要求后，再回填级配碎石或素土，要求分层夯实，回填至规划设计标高。4、夯填范围为各区外扩不小于3m。5、考虑场地和运输的条件，建议分段进行，每次约1/2。(三)、施工技术参数1、有效加固深度根据梅那（Menard）的公式H~Q,：Mh，选取强夯参数：锤重30~40t，落距15~20m，可满足6000〜8000kNm夯击能。2、夯点布置按等边三角型布置夯点，间距取夯锤直径的2〜3倍。3、夯击遍数根据地层的情况，一般情况下为2〜3遍，最后以低能量满夯2遍。4、间歇时间一般间歇时间为1〜2周。5、试夯方案根据以上参数，选取试验区进行试夯方案试验，并在结束后数周，采用动力触探试验、载荷试验等方法进行检测，并与强夯前测试数据对比，确定强夯各项参数及试验效果。6、强夯根据试夯方案确定的参数，对场地的不同区域进行强夯工作。（四）、强夯前准备1、夯前应作地质勘察和地形地貌测量，查明场地地层构造、土的物理力学性质、场地现状等。2、根据周边建筑物状况，在临近村庄一侧设隔振沟1〜2道。（五）、强夯后的检测根据国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2013）的标准要求，分一般项目和主控项目。主控项目中地基变形采用载荷试验；地基承载力采用动力触探试验。检测点数满足要求。（六）、对于未填的部位处理建议若用块石填筑，对于原地面坡度大于10%的地段，挖成台阶处理，经过试验，确定填料要求，一次填筑厚度4m,采用中等（3000kN.m）夯击能，填至设计高程。二、高边坡支挡方案（一）、工程特点根据现场勘察可知，此处边坡高度较大，最高的约为38m，现场为没有经过碾压的碎石土或块石土，且地基土为黄土，承载力不高。（二）、支护方案方案一：挡土墙加固坡脚+注浆防护边坡如果填土为较大的块石，则采用挡土墙加固坡脚，边坡采用注浆，坡面采用喷混植生防护，坡脚和坡顶采用拦排水措施，对坡面进行综合治理，挡土墙高度为&10m,墙顶以上边坡坡率为1：0.75-1:1之间。方案二：挡土墙加固坡脚+边坡加筋如果填土为较小的碎石土，则采用挡土墙加固坡脚，挡土墙以上边坡采用加土工物加固的方法，挡土墙以上边坡坡率为1:1,同样坡面采用喷混植生防护，坡脚和坡顶采用拦排水措施，对坡面进行综合治理。根据现场勘察可知，既有边坡为自然堆积边坡，大致为1:1左右，根据填土主要成分为碎石土，经参考其它工程堆积土的参数检算本工程边坡基本为稳定边坡，只是...
