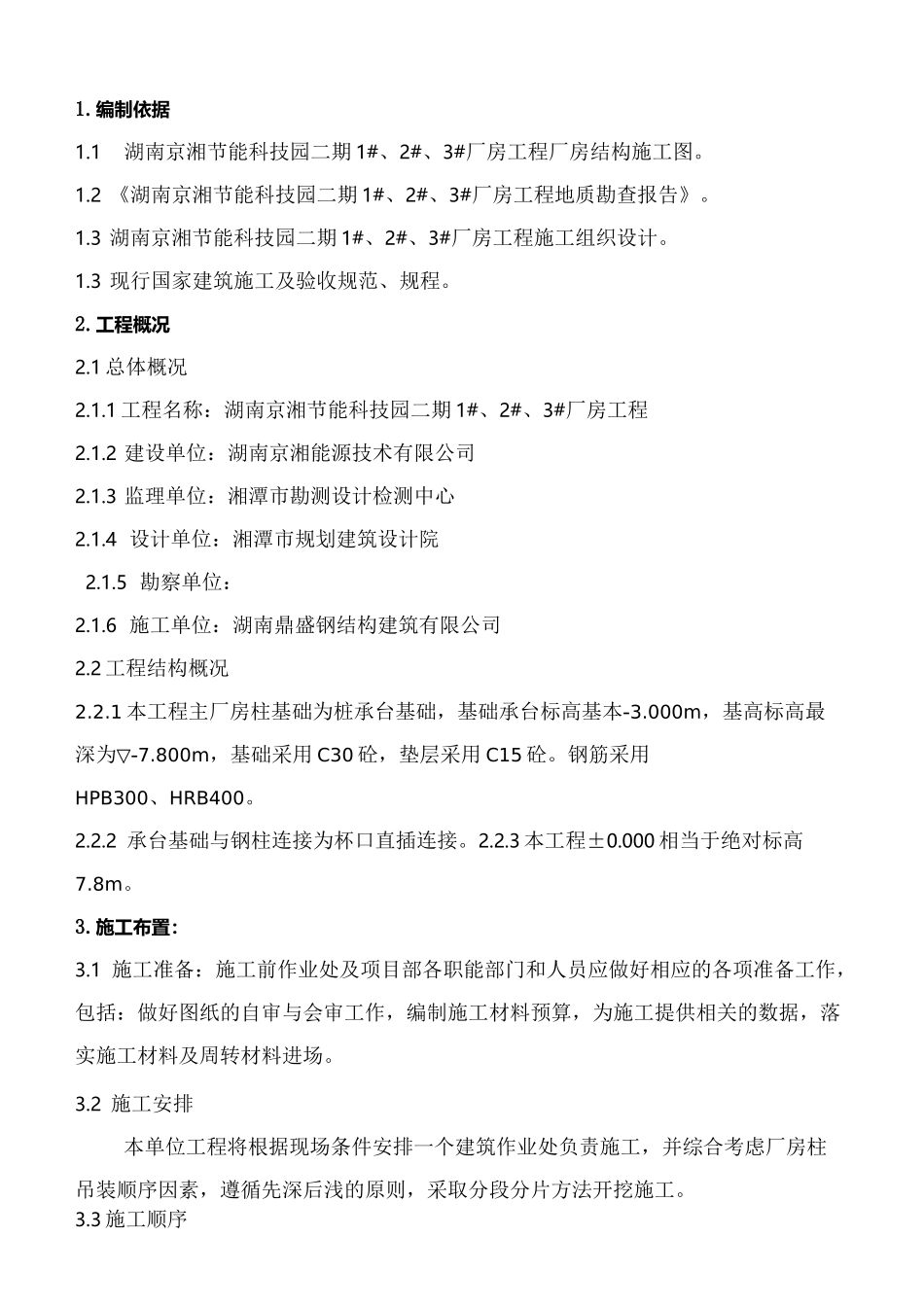

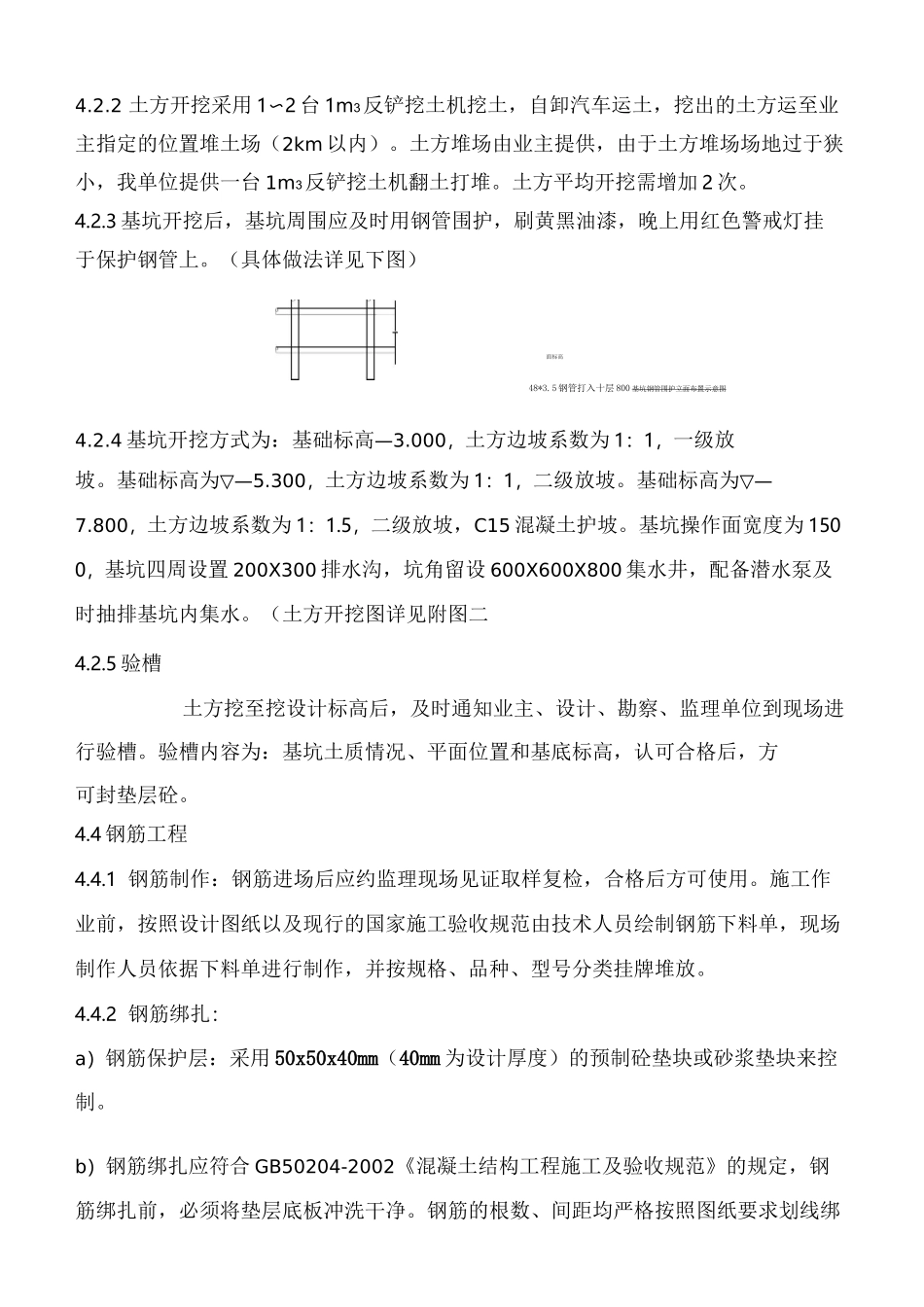

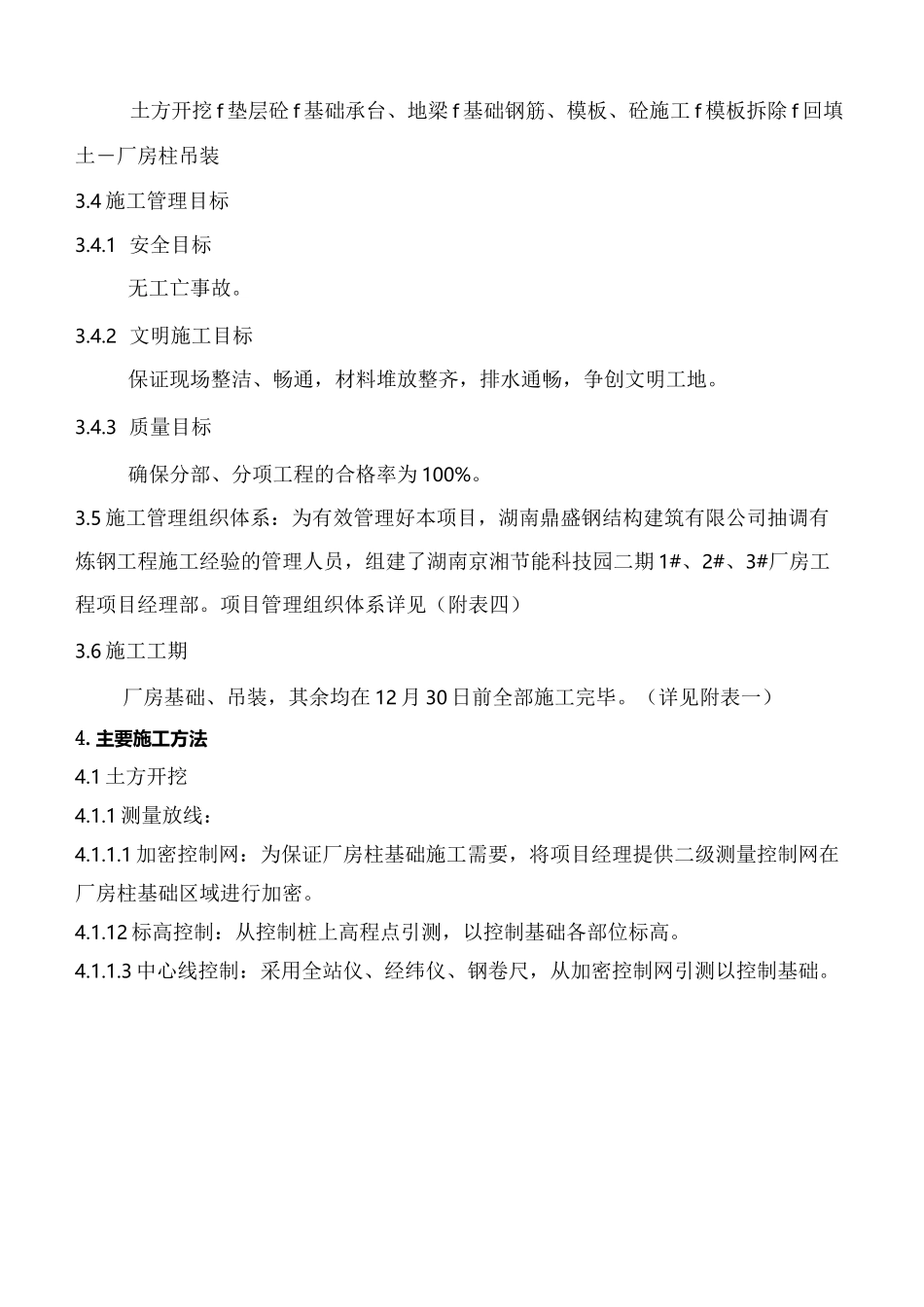

1.编制依据1.1湖南京湘节能科技园二期1#、2#、3#厂房工程厂房结构施工图。1.2《湖南京湘节能科技园二期1#、2#、3#厂房工程地质勘查报告》。1.3湖南京湘节能科技园二期1#、2#、3#厂房工程施工组织设计。1.3现行国家建筑施工及验收规范、规程。2.工程概况2.1总体概况2.1.1工程名称：湖南京湘节能科技园二期1#、2#、3#厂房工程2.1.2建设单位：湖南京湘能源技术有限公司2.1.3监理单位：湘潭市勘测设计检测中心2.1.4设计单位：湘潭市规划建筑设计院2.1.5勘察单位：2.1.6施工单位：湖南鼎盛钢结构建筑有限公司2.2工程结构概况2.2.1本工程主厂房柱基础为桩承台基础，基础承台标高基本-3.000m，基高标高最深为▽-7.800m，基础采用C30砼，垫层采用C15砼。钢筋采用HPB300、HRB400。2.2.2承台基础与钢柱连接为杯口直插连接。2.2.3本工程±0.000相当于绝对标高7.8m。3.施工布置：3.1施工准备：施工前作业处及项目部各职能部门和人员应做好相应的各项准备工作，包括：做好图纸的自审与会审工作，编制施工材料预算，为施工提供相关的数据，落实施工材料及周转材料进场。3.2施工安排本单位工程将根据现场条件安排一个建筑作业处负责施工，并综合考虑厂房柱吊装顺序因素，遵循先深后浅的原则，采取分段分片方法开挖施工。3.3施工顺序土方开挖f垫层砼f基础承台、地梁f基础钢筋、模板、砼施工f模板拆除f回填土―厂房柱吊装3.4施工管理目标3.4.1安全目标无工亡事故。3.4.2文明施工目标保证现场整洁、畅通，材料堆放整齐，排水通畅，争创文明工地。3.4.3质量目标确保分部、分项工程的合格率为100%。3.5施工管理组织体系：为有效管理好本项目，湖南鼎盛钢结构建筑有限公司抽调有炼钢工程施工经验的管理人员，组建了湖南京湘节能科技园二期1#、2#、3#厂房工程项目经理部。项目管理组织体系详见（附表四）3.6施工工期厂房基础、吊装，其余均在12月30日前全部施工完毕。（详见附表一）4.主要施工方法4.1土方开挖4.1.1测量放线：4.1.1.1加密控制网：为保证厂房柱基础施工需要，将项目经理提供二级测量控制网在厂房柱基础区域进行加密。4.1.12标高控制：从控制桩上高程点引测，以控制基础各部位标高。4.1.1.3中心线控制：采用全站仪、经纬仪、钢卷尺，从加密控制网引测以控制基础。4.2.2土方开挖采用1〜2台1m3反铲挖土机挖土，自卸汽车运土，挖出的土方运至业主指定的位置堆土场（2km以内）。土方堆场由业主提供，由于土方堆场场地过于狭小，我单位提供一台1m3反铲挖土机翻土打堆。土方平均开挖需增加2次。4.2.3基坑开挖后，基坑周围应及时用钢管围护，刷黄黑油漆，晚上用红色警戒灯挂于保护钢管上。（具体做法详见下图）面标高48*3.5钢管打入十层800基坑钢管围护立面布置示意图4.2.4基坑开挖方式为：基础标高—3.000，土方边坡系数为1：1，一级放坡。基础标高为▽—5.300，土方边坡系数为1：1，二级放坡。基础标高为▽—7.800，土方边坡系数为1：1.5，二级放坡，C15混凝土护坡。基坑操作面宽度为1500，基坑四周设置200X300排水沟，坑角留设600X600X800集水井，配备潜水泵及时抽排基坑内集水。（土方开挖图详见附图二4.2.5验槽土方挖至挖设计标高后，及时通知业主、设计、勘察、监理单位到现场进行验槽。验槽内容为：基坑土质情况、平面位置和基底标高，认可合格后，方可封垫层砼。4.4钢筋工程4.4.1钢筋制作：钢筋进场后应约监理现场见证取样复检，合格后方可使用。施工作业前，按照设计图纸以及现行的国家施工验收规范由技术人员绘制钢筋下料单，现场制作人员依据下料单进行制作，并按规格、品种、型号分类挂牌堆放。4.4.2钢筋绑扎：a）钢筋保护层：采用50x50x40mm（40mm为设计厚度）的预制砼垫块或砂浆垫块来控制。b）钢筋绑扎应符合GB50204-2002《混凝土结构工程施工及验收规范》的规定，钢筋绑扎前，必须将垫层底板冲洗干净。钢筋的根数、间距均严格按照图纸要求划线绑扎。4.5模板工程a）承台基础模板选用木模板施工。施工作业前，根据图纸尺寸标高确定选用模板的规格、数量并进行配模。b）基础模板一次支设完成，第一次是在垫层封好后，弹出基础边线，开始支第一次模板，支模高度至承台第一步台阶处。在...
