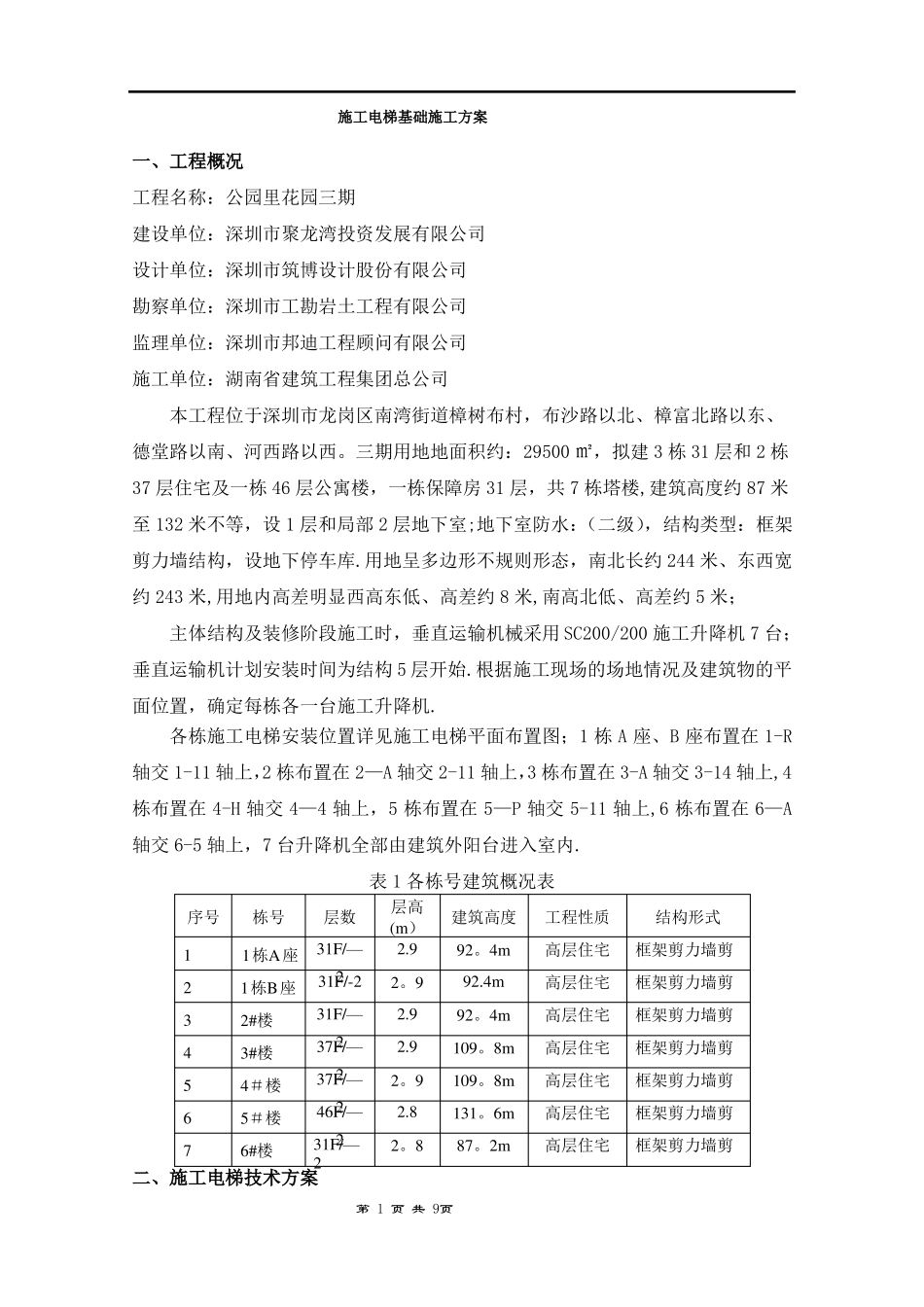

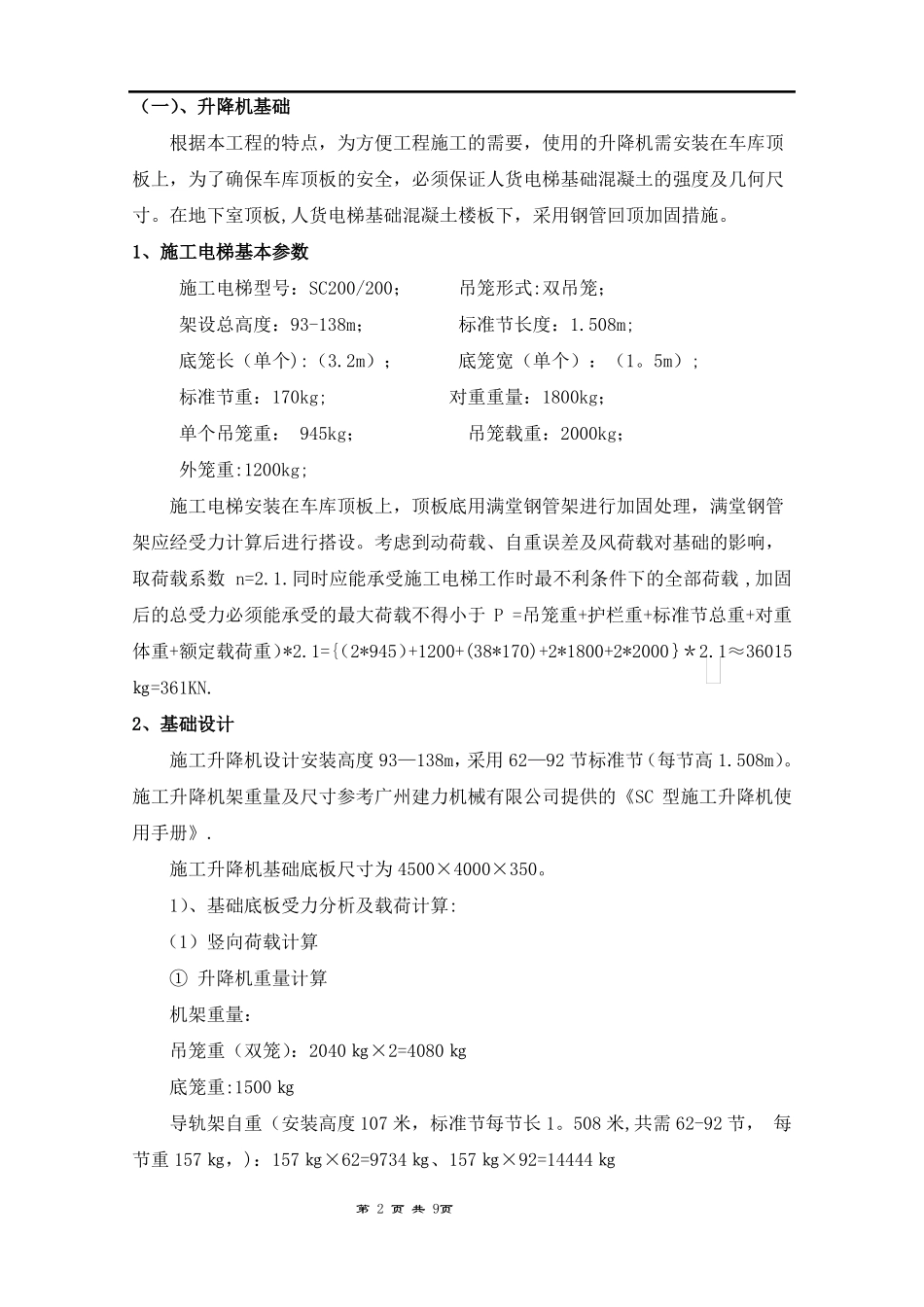

施工电梯基础施工方案一、工程概况工程名称：公园里花园三期建设单位：深圳市聚龙湾投资发展有限公司设计单位：深圳市筑博设计股份有限公司勘察单位：深圳市工勘岩土工程有限公司监理单位：深圳市邦迪工程顾问有限公司施工单位：湖南省建筑工程集团总公司本工程位于深圳市龙岗区南湾街道樟树布村，布沙路以北、樟富北路以东、德堂路以南、河西路以西。三期用地地面积约：29500㎡，拟建3栋31层和2栋37层住宅及一栋46层公寓楼，一栋保障房31层，共7栋塔楼,建筑高度约87米至132米不等，设1层和局部2层地下室;地下室防水：（二级），结构类型：框架剪力墙结构，设地下停车库.用地呈多边形不规则形态，南北长约244米、东西宽约243米,用地内高差明显西高东低、高差约8米,南高北低、高差约5米；主体结构及装修阶段施工时，垂直运输机械采用SC200/200施工升降机7台；垂直运输机计划安装时间为结构5层开始.根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机.各栋施工电梯安装位置详见施工电梯平面布置图；1栋A座、B座布置在1-R轴交1-11轴上，2栋布置在2—A轴交2-11轴上，3栋布置在3-A轴交3-14轴上,4栋布置在4-H轴交4—4轴上，5栋布置在5—P轴交5-11轴上,6栋布置在6—A轴交6-5轴上，7台升降机全部由建筑外阳台进入室内.表1各栋号建筑概况表序号1234567栋号1栋A座1栋B座2#楼3#楼4＃楼5＃楼6#楼层数31F/—231F/-231F/—2—37F/2—37F/2—46F/231F/—2层高(m）2.92。92.92.92。92.82。8建筑高度92。4m92.4m92。4m109。8m109。8m131。6m87。2m工程性质高层住宅高层住宅高层住宅高层住宅高层住宅高层住宅高层住宅结构形式框架剪力墙剪框架剪力墙剪框架剪力墙剪框架剪力墙剪框架剪力墙剪框架剪力墙剪框架剪力墙剪二、施工电梯技术方案第1页共9页（一）、升降机基础根据本工程的特点，为方便工程施工的需要，使用的升降机需安装在车库顶板上，为了确保车库顶板的安全，必须保证人货电梯基础混凝土的强度及几何尺寸。在地下室顶板,人货电梯基础混凝土楼板下，采用钢管回顶加固措施。1、施工电梯基本参数施工电梯型号：SC200/200；吊笼形式:双吊笼；架设总高度：93-138m；标准节长度：1.508m;底笼长（单个):（3.2m）；底笼宽（单个）：（1。5m）;标准节重：170kg;对重重量：1800kg；单个吊笼重：945kg；吊笼载重：2000kg；外笼重:1200kg;施工电梯安装在车库顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1.同时应能承受施工电梯工作时最不利条件下的全部荷载,加固后的总受力必须能承受的最大荷载不得小于P=吊笼重+护栏重+标准节总重+对重体重+额定载荷重）*2.1={（2*945）+1200+(38*170)+2*1800+2*2000｝＊2.1≈36015㎏=361KN.2、基础设计施工升降机设计安装高度93—138m，采用62—92节标准节（每节高1.508m）。施工升降机架重量及尺寸参考广州建力机械有限公司提供的《SC型施工升降机使用手册》.施工升降机基础底板尺寸为4500×4000×350。1）、基础底板受力分析及载荷计算:（1）竖向荷载计算①升降机重量计算机架重量：吊笼重（双笼）：2040㎏×2=4080㎏底笼重:1500㎏导轨架自重（安装高度107米，标准节每节长1。508米,共需62-92节，每节重157㎏，)：157㎏×62=9734㎏、157㎏×92=14444㎏第2页共9页对重重：1160㎏×2=2320㎏吊笼载重重（双笼)：2000kg×2=4000㎏机架重量=4080＋1500＋14444（9734）＋2320＋4000=26344（21634)㎏②附墙架、电缆导向装置紧固件等约占导轨架总重的30％，约为157×71×0.3=3344。1㎏③升降机总重量：P1=26344（21634）+3344。1=29688。1(24978）㎏=29.688(24.978）t。（2)基础板重量计算（设计尺寸：4500×4000×350)重量：2.5×（4.5×4。0×0。35+4。0×0.3×0。6×2）=19.35吨≈193。5KN（3）竖向荷载：P总=（P1+P2）×1。2=531.6KN≈53吨A、基础安装在地下室顶板处时地下室顶板承载力验算：根据设计图纸及设计院提供的地下室顶板（覆土部分)承载力相关数据，覆土部分的地下室顶板消防车道位置的承载力为：3.5吨/㎡（板厚350mm，C35砼）,经设计院复核...
