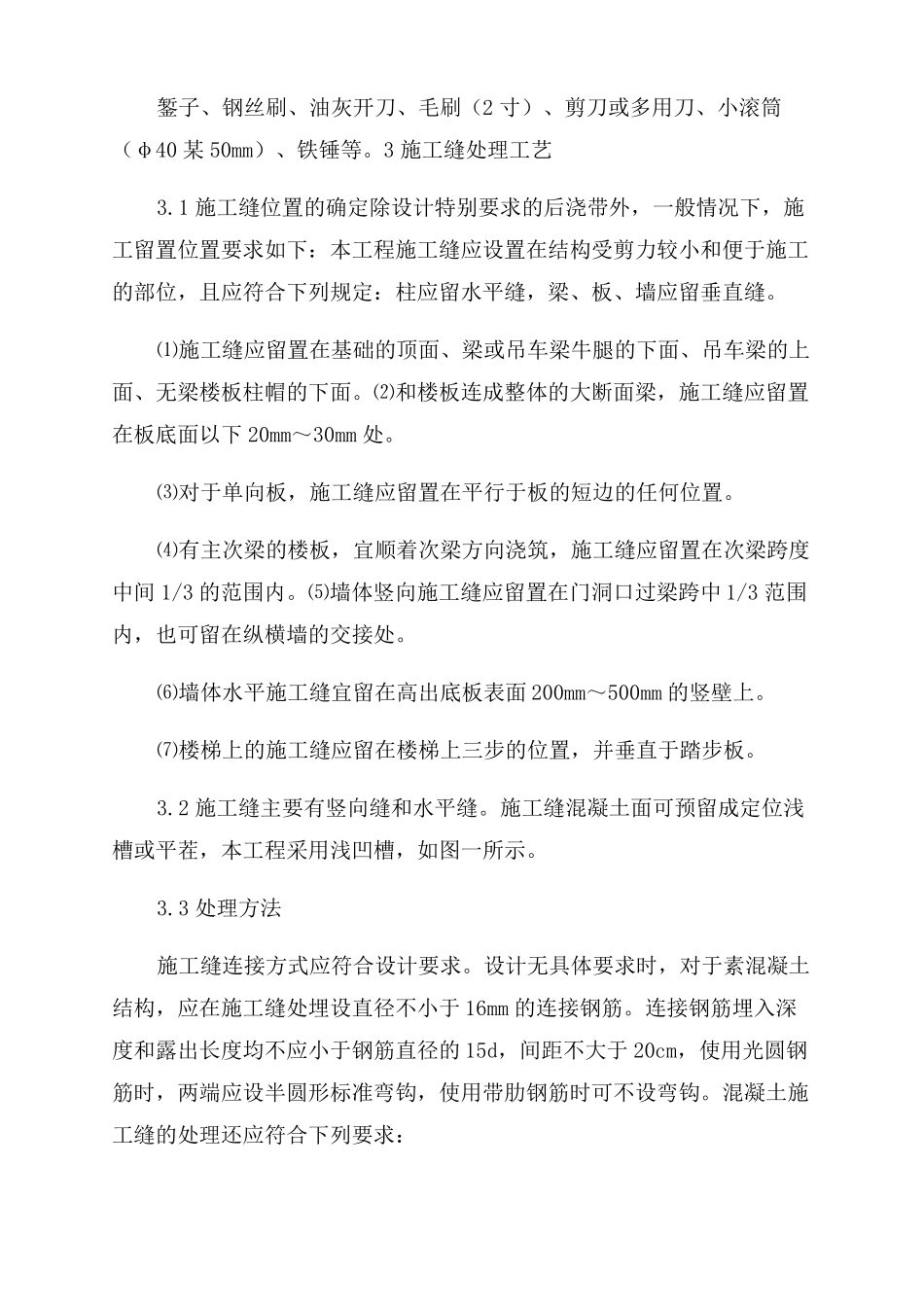

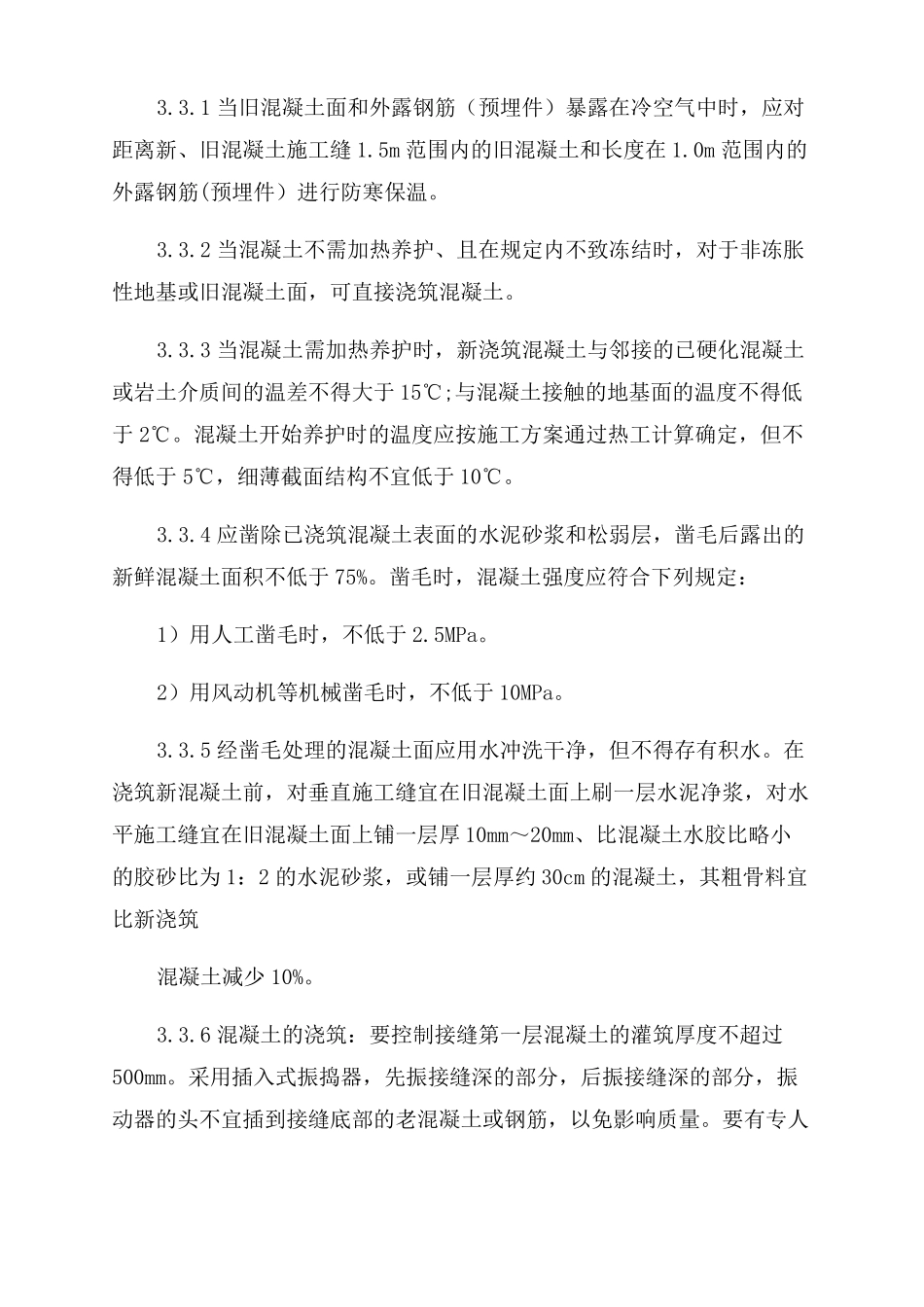

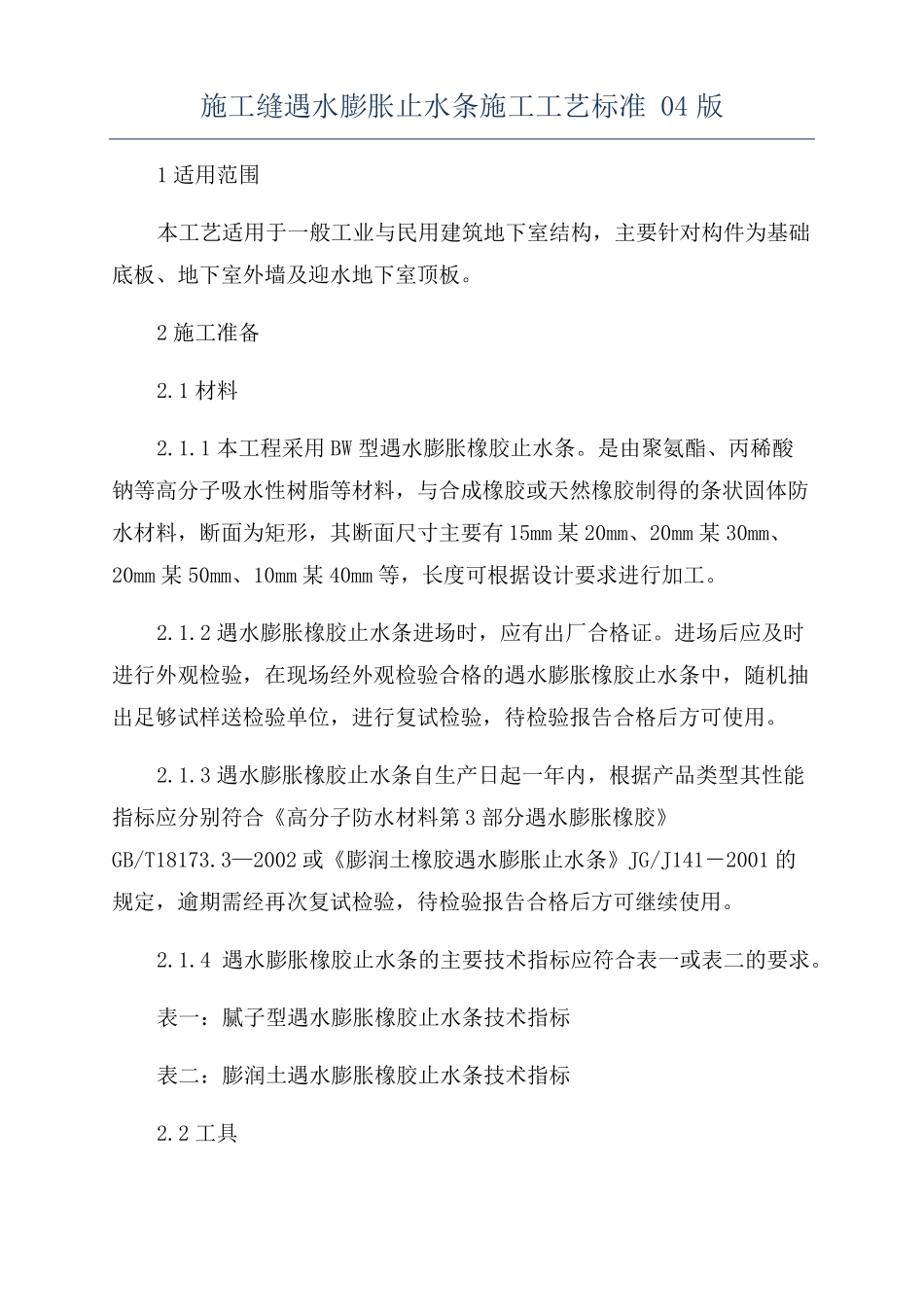

施工缝遇水膨胀止水条施工工艺标准04版1适用范围本工艺适用于一般工业与民用建筑地下室结构，主要针对构件为基础底板、地下室外墙及迎水地下室顶板。2施工准备2.1材料2.1.1本工程采用BW型遇水膨胀橡胶止水条。是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶或天然橡胶制得的条状固体防水材料，断面为矩形，其断面尺寸主要有15mm某20mm、20mm某30mm、20mm某50mm、10mm某40mm等，长度可根据设计要求进行加工。2.1.2遇水膨胀橡胶止水条进场时，应有出厂合格证。进场后应及时进行外观检验，在现场经外观检验合格的遇水膨胀橡胶止水条中，随机抽出足够试样送检验单位，进行复试检验，待检验报告合格后方可使用。2.1.3遇水膨胀橡胶止水条自生产日起一年内，根据产品类型其性能指标应分别符合《高分子防水材料第3部分遇水膨胀橡胶》GB/T18173.3—2002或《膨润土橡胶遇水膨胀止水条》JG/J141－2001的规定，逾期需经再次复试检验，待检验报告合格后方可继续使用。2.1.4遇水膨胀橡胶止水条的主要技术指标应符合表一或表二的要求。表一：腻子型遇水膨胀橡胶止水条技术指标表二：膨润土遇水膨胀橡胶止水条技术指标2.2工具錾子、钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（φ40某50mm）、铁锤等。3施工缝处理工艺3.1施工缝位置的确定除设计特别要求的后浇带外，一般情况下，施工留置位置要求如下：本工程施工缝应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。⑴施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。⑵和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。⑶对于单向板，施工缝应留置在平行于板的短边的任何位置。⑷有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3的范围内。⑸墙体竖向施工缝应留置在门洞口过梁跨中1/3范围内，也可留在纵横墙的交接处。⑹墙体水平施工缝宜留在高出底板表面200mm～500mm的竖壁上。⑺楼梯上的施工缝应留在楼梯上三步的位置，并垂直于踏步板。3.2施工缝主要有竖向缝和水平缝。施工缝混凝土面可预留成定位浅槽或平茬，本工程采用浅凹槽，如图一所示。3.3处理方法施工缝连接方式应符合设计要求。设计无具体要求时，对于素混凝土结构，应在施工缝处埋设直径不小于16mm的连接钢筋。连接钢筋埋入深度和露出长度均不应小于钢筋直径的15d，间距不大于20cm，使用光圆钢筋时，两端应设半圆形标准弯钩，使用带肋钢筋时可不设弯钩。混凝土施工缝的处理还应符合下列要求：3.3.1当旧混凝土面和外露钢筋（预埋件）暴露在冷空气中时，应对距离新、旧混凝土施工缝1.5m范围内的旧混凝土和长度在1.0m范围内的外露钢筋(预埋件）进行防寒保温。3.3.2当混凝土不需加热养护、且在规定内不致冻结时，对于非冻胀性地基或旧混凝土面，可直接浇筑混凝土。3.3.3当混凝土需加热养护时，新浇筑混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于15℃;与混凝土接触的地基面的温度不得低于2℃。混凝土开始养护时的温度应按施工方案通过热工计算确定，但不得低于5℃，细薄截面结构不宜低于10℃。3.3.4应凿除已浇筑混凝土表面的水泥砂浆和松弱层，凿毛后露出的新鲜混凝土面积不低于75%。凿毛时，混凝土强度应符合下列规定：1）用人工凿毛时，不低于2.5MPa。2）用风动机等机械凿毛时，不低于10MPa。3.3.5经凿毛处理的混凝土面应用水冲洗干净，但不得存有积水。在浇筑新混凝土前，对垂直施工缝宜在旧混凝土面上刷一层水泥净浆，对水平施工缝宜在旧混凝土面上铺一层厚10mm～20mm、比混凝土水胶比略小的胶砂比为1：2的水泥砂浆，或铺一层厚约30cm的混凝土，其粗骨料宜比新浇筑混凝土减少10%。3.3.6混凝土的浇筑：要控制接缝第一层混凝土的灌筑厚度不超过500mm。采用插入式振捣器，先振接缝深的部分，后振接缝深的部分，振动器的头不宜插到接缝底部的老混凝土或钢筋，以免影响质量。要有专人负责不得有漏振和少振的现象。不能丝毫疏忽，才能保证接缝处防水质量。4遇水膨胀橡胶止水条施工工艺4.1工艺流程4.2操作方法4.2.1施工缝混凝土表...
