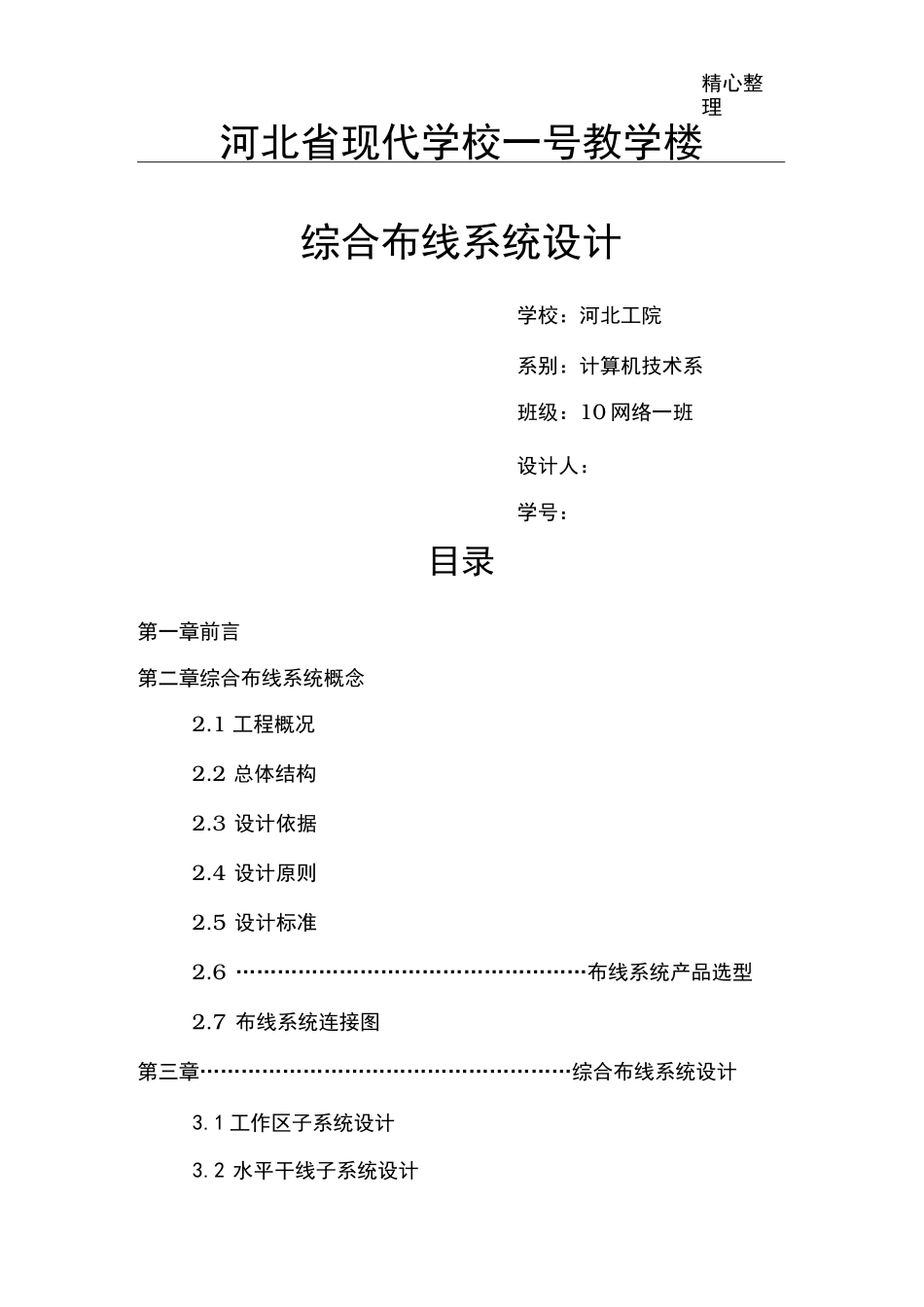

精心整理河北省现代学校一号教学楼综合布线系统设计学校：河北工院系别：计算机技术系班级：10网络一班设计人：学号：目录第一章前言第二章综合布线系统概念2.1工程概况2.2总体结构2.3设计依据2.4设计原则2.5设计标准2.6……………………………………………布线系统产品选型2.7布线系统连接图第三章………………………………………………综合布线系统设计3.1工作区子系统设计3.2水平干线子系统设计3.3垂直干线子系统设计3.4管理区子系统3.5设备间子系统3.5建筑群子系统设计第四章………………………………………综合布线系统施工方案第五章综合布线系统材料及经费预算表第一章前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善，无疑对建筑物的智能化提出了更新、更高的要求。今天，我有幸为河北省现代学校的结构化综合布线系统提供设计方案，并推荐使用安普公司研究、开发和生产的6类布线产品，为便于贵方对我公司的了解，简单介绍如下：本教学楼分为三个区：A、B、C三个区，其中A区为老师办公室,都实行“透明式工作方式”每位教师都有一台计算机，可采用无线方式上网也可采用有线方式上网；B区为教学区，没有无线网络也没有微机教室，C区为有无线网络教室和微机房教室等第二章综合布线系统概念综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。工程概况大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的现代化智能化楼宇。从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。设计范围包括整个大厦的办公区间和管理区间及其他公用区间，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使整个大厦成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑系统。根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：超五类水平电缆在设备端口至终端端口的距离不超过90米；采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps;具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使系统获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。总体结构根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：本方案分为六大子系统，分别为工作区子系统、配线子系统、垂直干线子系统、管理子系统、设备间子系统以及建筑群子系统，为二级星型拓扑结构。设计依据满足下列标准：—ISO11801国际建筑通用布线标准-ANSI/TIA/EIA568A北美商用建筑电信布线标准—ANSI/EIA/TIA-569北美电信走道和空间的商用建筑标准—ANSI/EIA/TIA—606北美商用建筑物电信设备的管理标准—ANSI/EIA/TIATSB—75北美商用建筑物电信设备的管理标准—IEEE100BASE-T100兆以太网—CCITTISDN综合业务数据网络标准—IEEE802.310BASE-T光纤分布数据接口（FDDI）标准IEEE802.5TOKENRING网络标准—ANSIFDDI110Mbps北美光纤数据接口高速局域网标准—ATM155Mbps/622.5Mbps异步传输模式标准—RS232、X.21、RS422异步、同步传输标准设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为...
