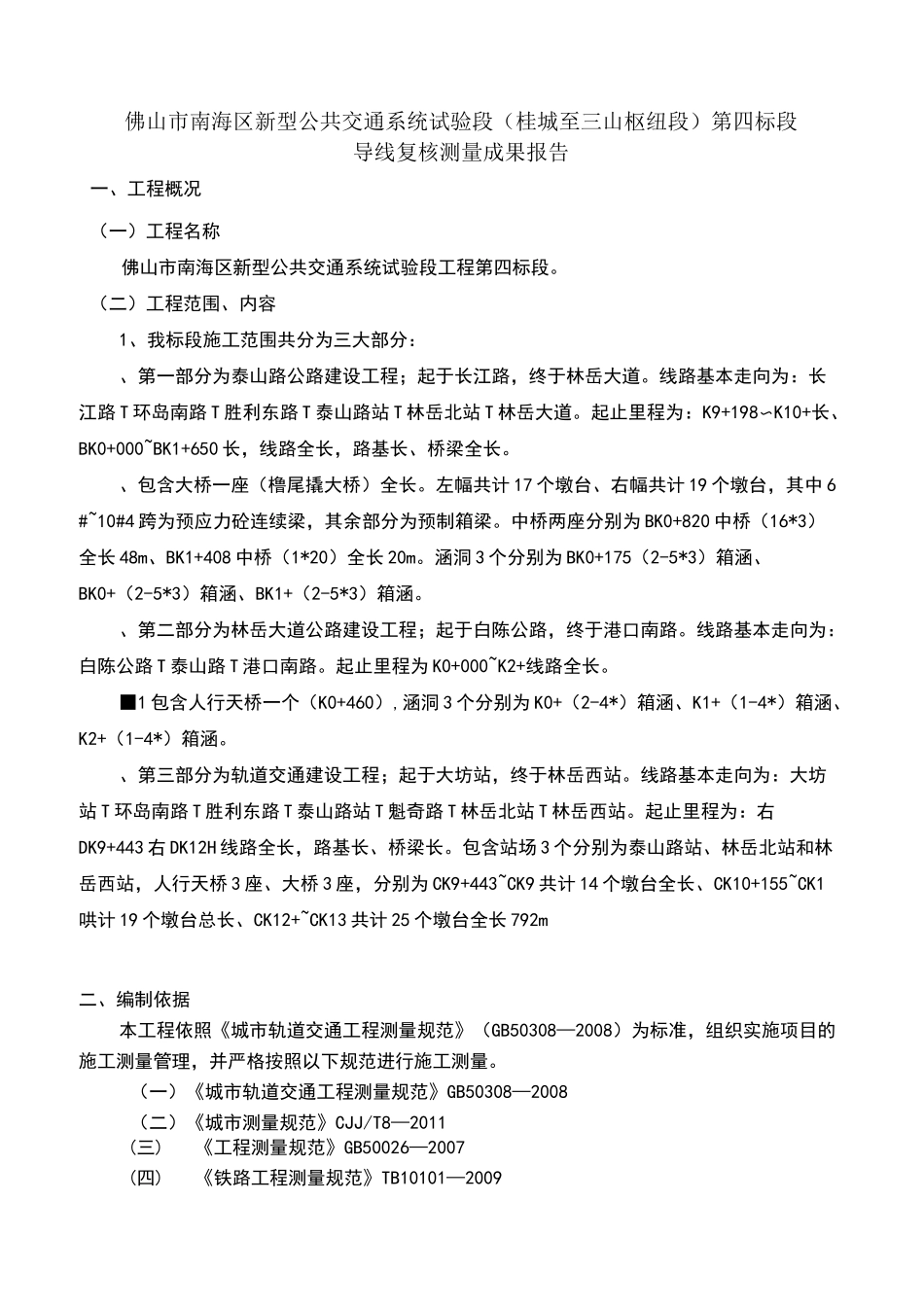

佛山市南海区新型公共交通系统试验段（桂城至三山枢纽段）第四标段导线复核测量成果报告一、工程概况（一）工程名称佛山市南海区新型公共交通系统试验段工程第四标段。（二）工程范围、内容1、我标段施工范围共分为三大部分：、第一部分为泰山路公路建设工程；起于长江路，终于林岳大道。线路基本走向为：长江路T环岛南路T胜利东路T泰山路站T林岳北站T林岳大道。起止里程为：K9+198〜K10+长、BK0+000~BK1+650长，线路全长，路基长、桥梁全长。、包含大桥一座（橹尾撬大桥）全长。左幅共计17个墩台、右幅共计19个墩台，其中6#~10#4跨为预应力砼连续梁，其余部分为预制箱梁。中桥两座分别为BK0+820中桥（16*3）全长48m、BK1+408中桥（1*20）全长20m。涵洞3个分别为BK0+175（2-5*3）箱涵、BK0+（2-5*3）箱涵、BK1+（2-5*3）箱涵。、第二部分为林岳大道公路建设工程；起于白陈公路，终于港口南路。线路基本走向为：白陈公路T泰山路T港口南路。起止里程为K0+000~K2+线路全长。■1包含人行天桥一个（K0+460）,涵洞3个分别为K0+（2-4*）箱涵、K1+（1-4*）箱涵、K2+（1-4*）箱涵。、第三部分为轨道交通建设工程；起于大坊站，终于林岳西站。线路基本走向为：大坊站T环岛南路T胜利东路T泰山路站T魁奇路T林岳北站T林岳西站。起止里程为：右DK9+443右DK12H线路全长，路基长、桥梁长。包含站场3个分别为泰山路站、林岳北站和林岳西站，人行天桥3座、大桥3座，分别为CK9+443~CK9共计14个墩台全长、CK10+155~CK1哄计19个墩台总长、CK12+~CK13共计25个墩台全长792m二、编制依据本工程依照《城市轨道交通工程测量规范》（GB50308—2008）为标准，组织实施项目的施工测量管理，并严格按照以下规范进行施工测量。（一）《城市轨道交通工程测量规范》GB50308—2008（二）《城市测量规范》CJJ/T8—2011(三)《工程测量规范》GB50026—2007(四)《铁路工程测量规范》TB10101—2009三、使用仪器设备本次复核测量使用的仪器设备均经国家计量部门授权的检定单位检定，检定结果满足相应规范要求。仪器型号详见下表:仪器设备表仪器名称型号规格精度等级数量产地检定备注全站仪徕卡LEICATS11±1〃〃±(1+2ppm)XD1台瑞士是配套光学对中觇板四、施测方法、测量技术要求在施工导线测量和水准测量过程中其技术要求应满足《城市轨道交通工程测量规范》(GB50308-2008)中表精密导线测量主要技术要求、表水准网测量主要技术要求详见下表：表精密导线测量主要技术要求平均边长(m)闭合环或附合导线总长度(Km)每边测距中误差(mm)测距相对中误差测角中误差(〃)水平角测回数边长测回数方位角闭合差(〃)全长相对闭合差相邻点的相对点位中误差(mm)1级全站仪II级全站仪1、II级全站仪3503〜4±41/60000±46往返测距各2测回±5Vn1/35000±8注：n为导线的角度个数，一般不超过12；、平面控制网施测方法以G052~G076、G077~D772为已知边，联测大坊站到林岳大道内的控制点，形成附合导线。由于LY05跟G077不通视五、导线测量平差报告依照《城市轨道交通工程测量规范》(GB50308-2008)的要求，本次导线测量取用中铁第四勘察设计院集团有限公司提供的平面控制点，以导线点G052、G076、G073、G072、G069、G077、D772、ZJ08作为此次复核测量控制点，LY05、XD05、XD04因为通视性问题，不加入平面控制网附合测量，在将平面控制网附合测量完毕后，由已确认的导线控制点复核这四点的坐标，并与原坐标和中铁广州局提供的平面控制点坐标做对比。平面导线测量以国家四等导线网进行施测，测角四测回(三个角以上采用全圆观测法四测回)、对向四测回测距平均取值。导线采用“南方平差易2005”软件进行平差计算。计算过程及结果如下：复测数据平差报告控制网概况1.本成果为按NASEW［平面］网处理的［平差］成果数据库为:E:\2.控制网中:方向方位平距XY点待定120124固定0004特类00003.平差前后基本观测量中误差情况:观测值平差前平差后方向误差:固定误差:比例误差PPM:4.控制网中最大误差情况:最大点位误差=米最大点间误差=米最大边长比例误差=1/459100［方向观测成果表］测站照准点方向值改正数改正后值备注++++++G076G05G073G077G069D772G073G07G072G069ZJ08G077G072G073ZJ08ZJ08G072G069［距离观测成果表］测站照准点距离值改正数改正后值备注
