断路器改造施工方案VIP免费

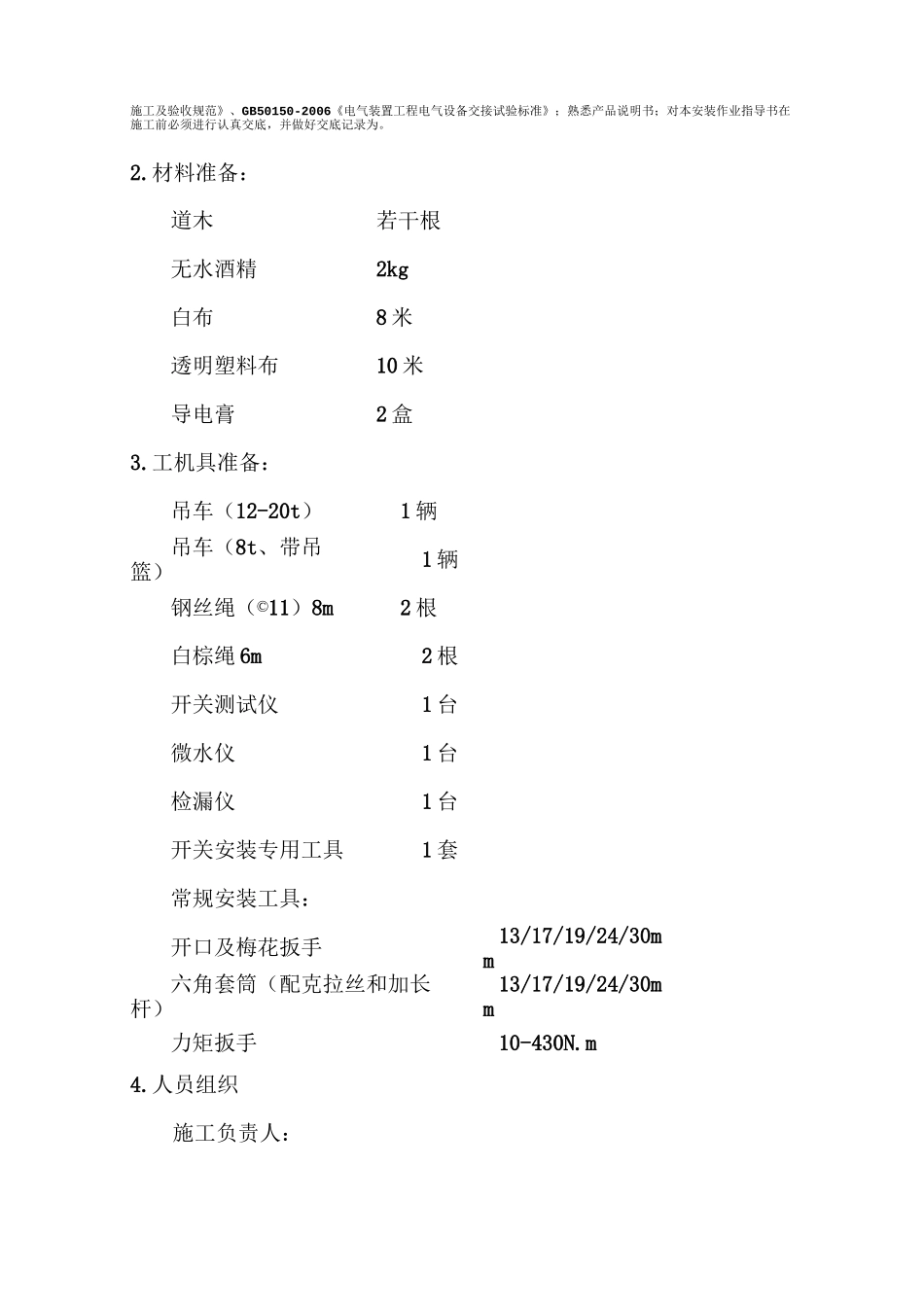

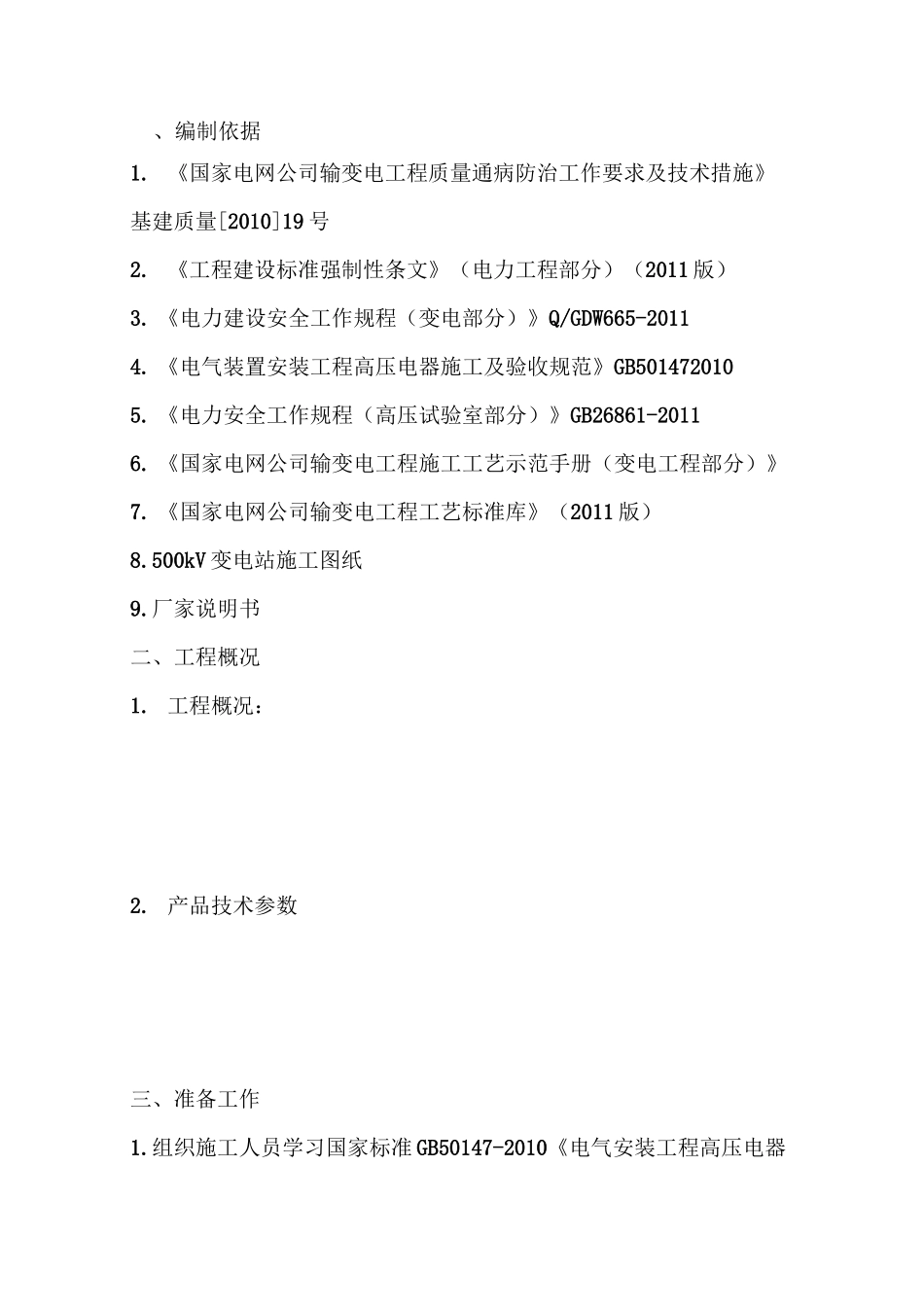

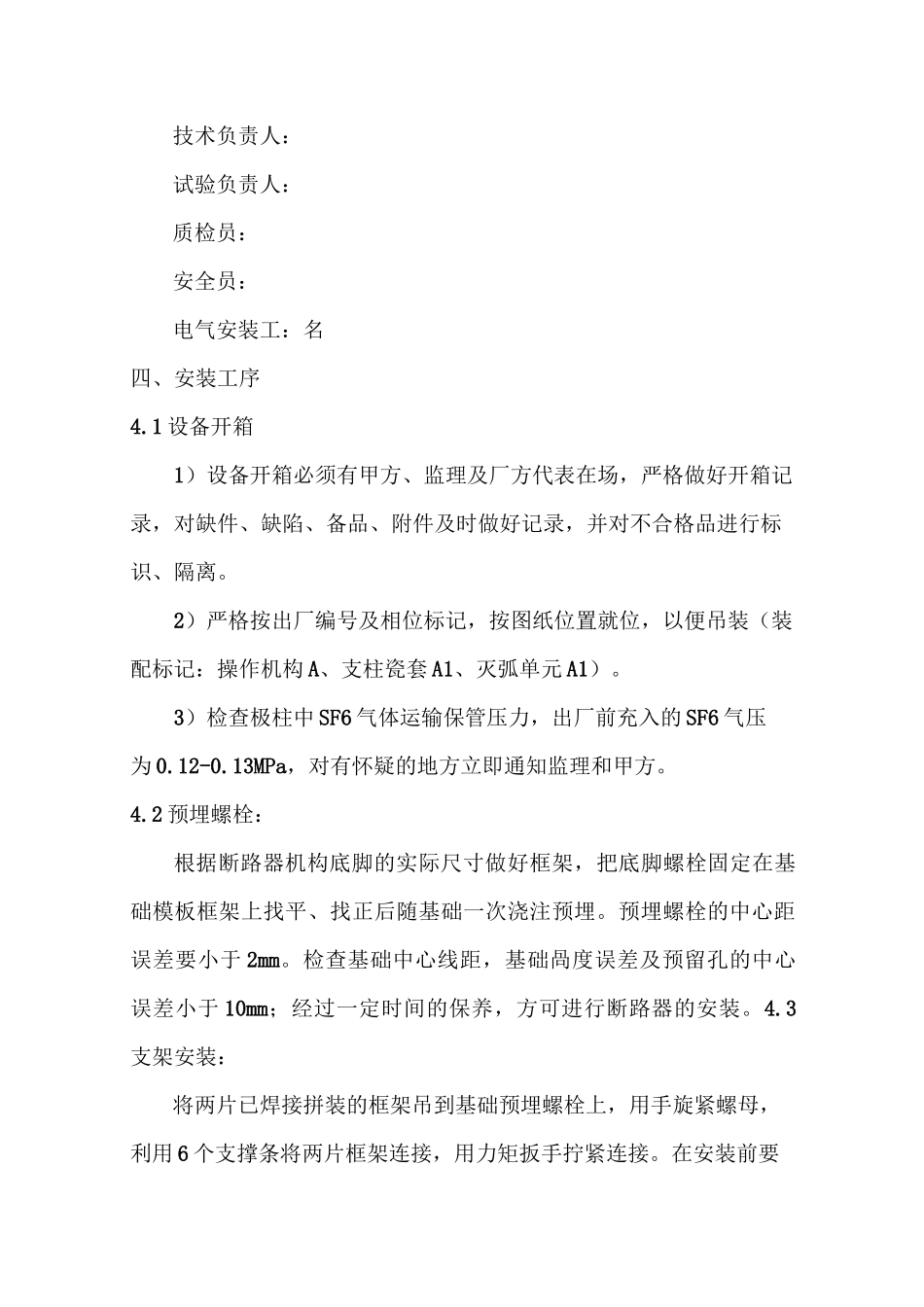

、编制依据1.《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号2.《工程建设标准强制性条文》（电力工程部分）（2011版）3.《电力建设安全工作规程（变电部分）》Q/GDW665-20114.《电气装置安装工程高压电器施工及验收规范》GB5014720105.《电力安全工作规程（高压试验室部分）》GB26861-20116.《国家电网公司输变电工程施工工艺示范手册（变电工程部分）》7.《国家电网公司输变电工程工艺标准库》（2011版）8.500kV变电站施工图纸9.厂家说明书二、工程概况1.工程概况：2.产品技术参数三、准备工作1.组织施工人员学习国家标准GB50147-2010《电气安装工程高压电器施工及验收规范》、GB50150-2006《电气装置工程电气设备交接试验标准》；熟悉产品说明书；对本安装作业指导书在施工前必须进行认真交底，并做好交底记录为。2.材料准备：道木若干根无水酒精2kg白布8米透明塑料布10米导电膏2盒3.工机具准备：吊车（12-20t）1辆吊车（8t、带吊篮）1辆钢丝绳（©11）8m2根白棕绳6m2根开关测试仪1台微水仪1台检漏仪1台开关安装专用工具1套常规安装工具：开口及梅花扳手13/17/19/24/30mm六角套筒（配克拉丝和加长杆）13/17/19/24/30mm力矩扳手10-430N.m4.人员组织施工负责人：技术负责人：试验负责人：质检员：安全员：电气安装工：名四、安装工序4.1设备开箱1）设备开箱必须有甲方、监理及厂方代表在场，严格做好开箱记录，对缺件、缺陷、备品、附件及时做好记录，并对不合格品进行标识、隔离。2）严格按出厂编号及相位标记，按图纸位置就位，以便吊装（装配标记：操作机构A、支柱瓷套A1、灭弧单元A1）。3）检查极柱中SF6气体运输保管压力，出厂前充入的SF6气压为0.12-0.13MPa，对有怀疑的地方立即通知监理和甲方。4.2预埋螺栓：根据断路器机构底脚的实际尺寸做好框架，把底脚螺栓固定在基础模板框架上找平、找正后随基础一次浇注预埋。预埋螺栓的中心距误差要小于2mm。检查基础中心线距，基础咼度误差及预留孔的中心误差小于10mm；经过一定时间的保养，方可进行断路器的安装。4.3支架安装：将两片已焊接拼装的框架吊到基础预埋螺栓上，用手旋紧螺母，利用6个支撑条将两片框架连接，用力矩扳手拧紧连接。在安装前要确认施工图中操作机构的方向，确定与操作机构联接件的安装位置。检查支架的垂直度，通过调节框架底面螺母，使支架在同一水平高度，并垂直。4.4清洁、润滑：用清洁剂对金属部件和密封圈进行清洁和去脂。对所有的润滑点和所有安装要用的螺栓进行润滑处理。4.5支持瓷套的吊装：先将支持瓷套横放在垫实的道木上，旋开SF6充气阀上的盖子，用专用工具检测极柱内的SF6气体，应能听到气体喷出产生的咝咝响声。在极柱底部垫实，同时用拦风绳保险，吊绳应围在支持瓷顶部，然后缓慢吊起。将支持瓷套逐个装配到各支架上，用手旋紧固定螺栓。4.6操作机构的安装：安装机构前先将支持瓷套底部机构传动箱的封盖拆除，分-合指示牌拆除。用白棕绳系牢机构，利用吊车将操作机构靠向支架的侧面，并使机构箱与传动箱对接，利用螺栓将机构固定在支架上，并连接机构箱与传动箱。利用力矩扳手将机构箱及支持瓷套进行最终固定。4.7灭弧单元的吊装：用吊绳将灭弧单元吊出运输包装，吊起时要保持水平。拆除灭弧单元的运输盖及安装孔封盖后缓慢吊至支持瓷套上部。然后拆除支持瓷套顶部运输盖，将顶部的密封圈擦干净，在密封圈和顶部法兰面上也抹上润滑脂，将密封圈放入槽内。将灭弧单元的中心对准支持瓷套内的绝缘操作杆，缓慢降低灭弧单元，将它放置在支持瓷套的上方，同时检查密封圈是否就位。利用螺栓将灭弧单元和支持瓷套连接起来通过安装孔将上下操作杆用销钉固定起来，并安装上销钉上卡圈。如果上下操作杆孔的位置有偏差，可利用支持瓷套底部调节螺栓调节操作杆的位置。清洁安装孔的密封面，抹上润滑脂，安装上密封盖，用力矩扳手将密封盖拧紧，将灭弧单元和支持瓷套连接面拧紧。4.8电容器及电晕环安装：1）在地面对电容器进行常规试验，合格后方可吊装。先将电容器的安装托架安装在电容器两端，手工拧紧螺栓，将电容器水平吊至安装位置，将托架分别安装在法兰及机构箱上...
