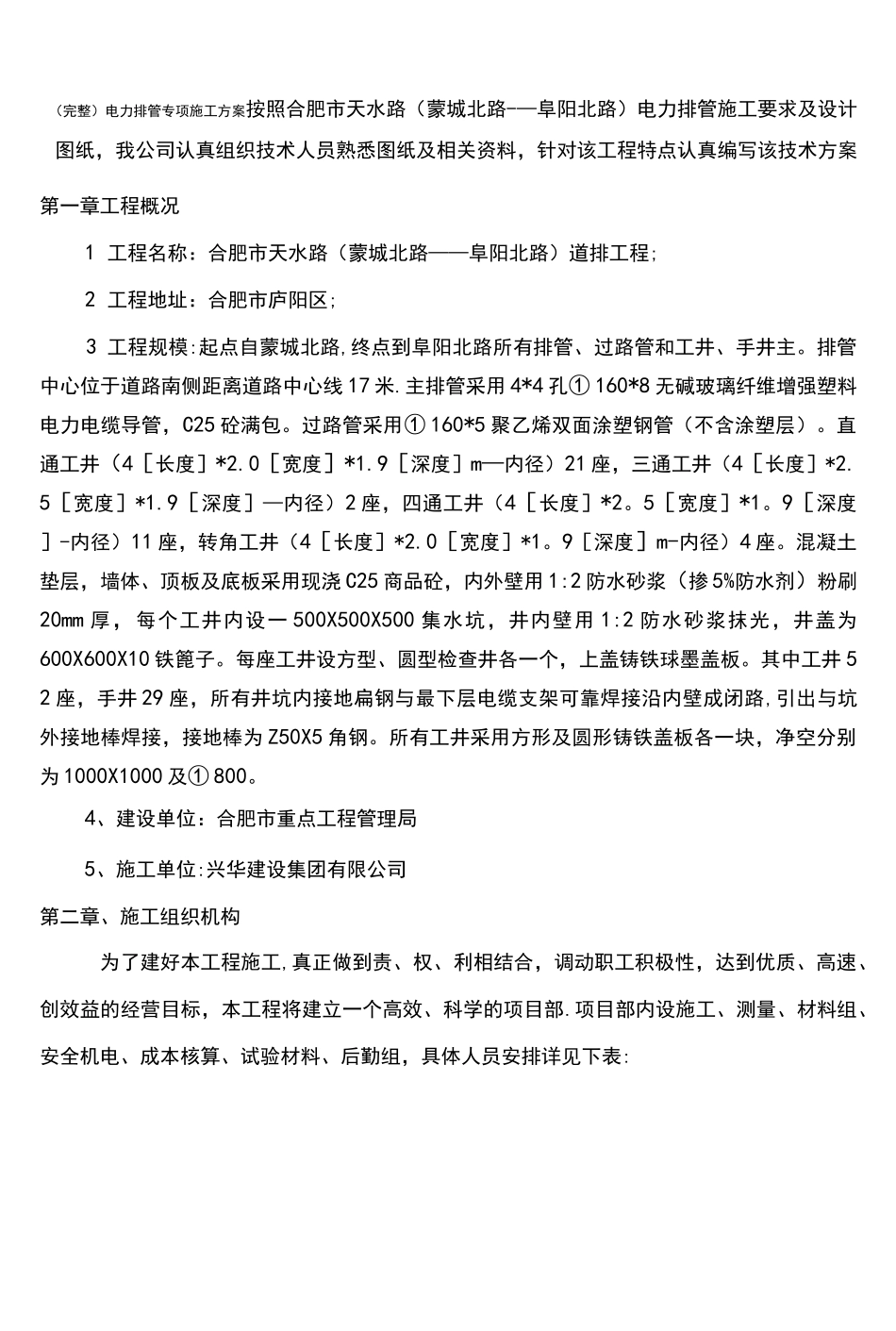

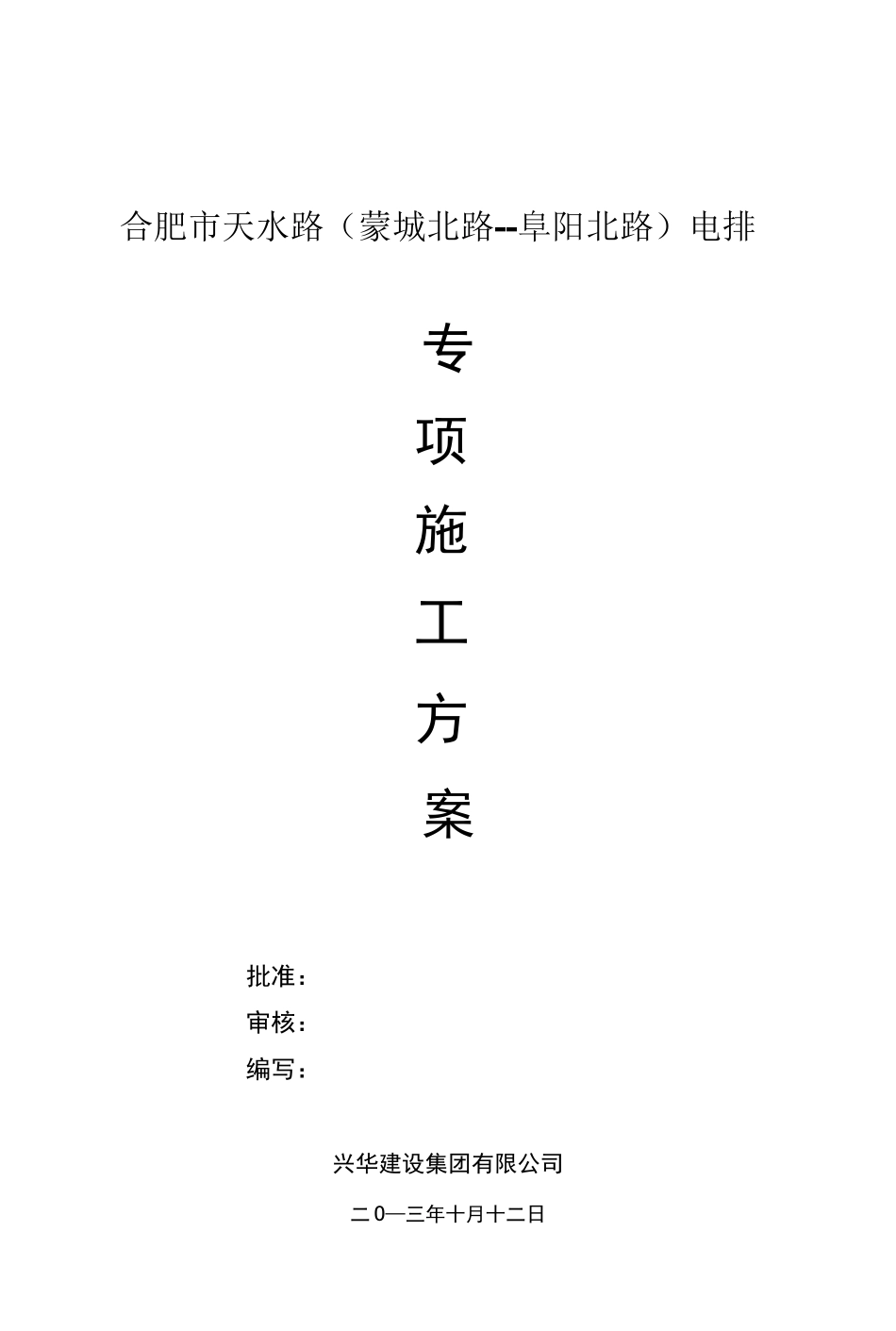

合肥市天水路（蒙城北路--阜阳北路）电排专项施工方案批准：审核：编写：兴华建设集团有限公司二O—三年十月十二日（完整）电力排管专项施工方案（完整）电力排管专项施工方案按照合肥市天水路（蒙城北路-—阜阳北路）电力排管施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案第一章工程概况1工程名称：合肥市天水路（蒙城北路——阜阳北路）道排工程;2工程地址：合肥市庐阳区;3工程规模:起点自蒙城北路,终点到阜阳北路所有排管、过路管和工井、手井主。排管中心位于道路南侧距离道路中心线17米.主排管采用4*4孔①160*8无碱玻璃纤维增强塑料电力电缆导管，C25砼满包。过路管采用①160*5聚乙烯双面涂塑钢管（不含涂塑层）。直通工井（4［长度］*2.0［宽度］*1.9［深度］m—内径）21座，三通工井（4［长度］*2.5［宽度］*1.9［深度］—内径）2座，四通工井（4［长度］*2。5［宽度］*1。9［深度］-内径）11座，转角工井（4［长度］*2.0［宽度］*1。9［深度］m-内径）4座。混凝土垫层，墙体、顶板及底板采用现浇C25商品砼，内外壁用1:2防水砂浆（掺5%防水剂）粉刷20mm厚，每个工井内设一500X500X500集水坑，井内壁用1:2防水砂浆抹光，井盖为600X600X10铁篦子。每座工井设方型、圆型检查井各一个，上盖铸铁球墨盖板。其中工井52座，手井29座，所有井坑内接地扁钢与最下层电缆支架可靠焊接沿内壁成闭路,引出与坑外接地棒焊接，接地棒为Z50X5角钢。所有工井采用方形及圆形铸铁盖板各一块，净空分别为1000X1000及①800。4、建设单位：合肥市重点工程管理局5、施工单位:兴华建设集团有限公司第二章、施工组织机构为了建好本工程施工,真正做到责、权、利相结合，调动职工积极性，达到优质、高速、创效益的经营目标，本工程将建立一个高效、科学的项目部.项目部内设施工、测量、材料组、安全机电、成本核算、试验材料、后勤组，具体人员安排详见下表:（完整）电力排管专项施工方案现场管理组织机构人员及职责分工（完整）电力排管专项施工方案（完整）电力排管专项施工方案2、沟槽土方开挖工程1）排管沟槽开挖工程排管沟槽开挖深度均3m左右，沟槽开挖采取一次性开挖到设计高程的方法。排管沟槽开挖长度以整井段长度控制，即一个或数个井段一次性开挖.采取挖掘机开挖沟槽的方法，将需要利用的土方整齐地堆放于沟槽两侧，多余的土方采取挖掘机挖装土、自卸汽车运输的开挖方法。在进行沟槽开挖时应注意以下几点：①在沟槽开挖时，放坡系数不能太小，根据规范要求和土质情况确定安全放坡系数。②机械挖土，确保槽底土壤结构不被扰动或破坏，槽底预留15〜20cm厚土方作为人工修理，以免基底土壤被扰动。如开槽超过设计高程，在10cm以内用碎石三合土或其它材料填补后夯实，超过10cm应请示处理办法。③挖出的土方应妥善安排堆放位置，堆土应堆在距槽边1米以外。以确保沟槽边坡的稳定和施工安全。由于下管的需要或施工环境、交通条件等限制,沟槽两侧堆不完时，应在适当地点选择堆土场所,并合理安排运土路线。弃土应及时外运，以免影响交通。2、垫层工程为防止排管不均匀沉降，排管下做100mm厚C15砼垫层。模板在加工场按图集和图纸配制，经检查合格后运至现场安装。现场检查安装的尺寸、位置均符合质量要求后再进行下道工序施工。模板均采用木模,模板内表刨光，安装前涂刷隔离剂。面板采用25mm厚松木板，背筋为50mmX100mm扁方。模板采用斜撑支撑于沟槽两侧。斜撑尺寸要能满足强度和稳定性要求，斜撑与水平面夹角不大于40°。垫层砼厚度较薄，采用斜层浇筑法施工.沟槽较深，管道位置较低，砼输送高度落差超过2m,从地面向沟槽内输送砼使用滑槽或串桶。滑槽或串桶顶部设置喇叭口,砼拌和物由喇叭口经滑槽或串桶至浇筑面,以防砼离析.浇筑过程中随时检查模板及支撑的稳固情况，发现问题及时处理。每层浇筑量应与砼拌制和输送相适应，确保施工中不产生施工冷缝。为确保层间砼结合良好，上层浇筑时，振动棒插入下层砼5cm。施工时，要及时排除仓内砼泌水。3、排管安装管道铺设前应按产品标准逐节进行质量检验,不符合标准者,应做好记号,另做处理。凡规定必须进行...
