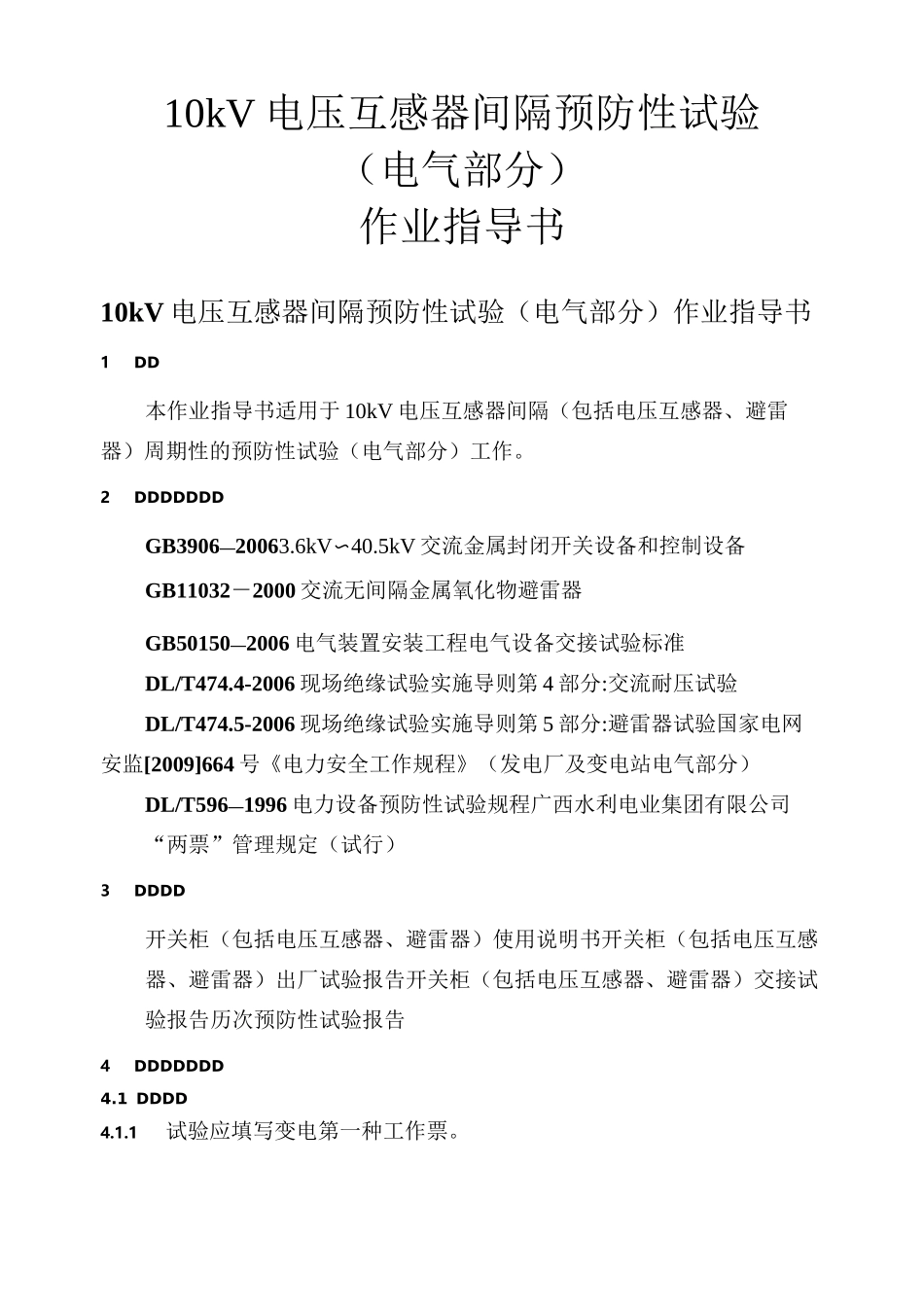

10kV电压互感器间隔预防性试验（电气部分）作业指导书10kV电压互感器间隔预防性试验（电气部分）作业指导书1DD本作业指导书适用于10kV电压互感器间隔（包括电压互感器、避雷器）周期性的预防性试验（电气部分）工作。2DDDDDDDGB3906—20063.6kV〜40.5kV交流金属封闭开关设备和控制设备GB11032－2000交流无间隔金属氧化物避雷器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验DL/T474.5-2006现场绝缘试验实施导则第5部分:避雷器试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3DDDD开关柜（包括电压互感器、避雷器）使用说明书开关柜（包括电压互感器、避雷器）出厂试验报告开关柜（包括电压互感器、避雷器）交接试验报告历次预防性试验报告4DDDDDDD4.1DDDD4.1.1试验应填写变电第一种工作票。4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险!”的标示牌并派人看守。4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。加压过程中应有人监护并呼唱。高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生4.1.7变更结线或试验结束时，应首先断开试验电源，放电，并将升压设备的高压部分短路接地。4.1.8试验结束时，试验人员应拆除自装的试验引线和接地短路线，并对被试设备进行检查和清理现场。4.2DDDDDDDD危险点及预控措施见表1。□1□□□□□□□□序号工作内容危险点预控措施1试验前准备把有故障的试验设备带到现场或遗漏设备出发工作前应检查试验设备是否齐备、完好，是否在有效期内，对所需工器具应逐一清点核对1）现场安全措施不能满足要求2）工作负责人对工作任务和安全措施交代不详尽、不清晰3）走错间隔1）工作负责人应在值班人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求2）工作负责人应在开始工作前向全体工作成员交代清楚工作地点、工作任务、已拉开的隔离开关和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔装设试验专用警示围栏，搬运仪器、工具、材料时，与带电设备安全距离不够1）工作人员应注意现场环境，严禁跨越安全围栏2）搬运仪器、工具、材料时与带电设备应保持足够的安全距离1）误接非检修电源2）放置电源线时触及带电设备3）电源电压过高1）检查电源是否为独立检修电源，防止误跳运行设备2）放置电源线时严禁将电源线抛起、甩动，放置完成后电源线必须固定3）在接上检修电源前用万用表测量电源电压是否符合试验要求4）接、拆电源，必须2人21）测量绝缘电阻2）交流耐压试验3）测量直流1mA下的U1A和75%U1A下的泄漏1mA电流4）检查放电计数器动作情况人员误触碰带电的高压试验引线1）在加压之前清理无关人员，同时对工作组成员交代安全注意事项2）加压过程中设专人监护，并呼唱3）试验结束后，确认试品已降压、放电、接地后，再进行更换结线工作高压试验引线松脱或对接地体距离不够1）绝缘杆应挂牢。高压试验引线必须与被试品连接牢固，对接地体保持足够的安全距离，必要时采用绝缘胶带固定，防止松脱掉下2）移动绝缘杆和试验引线时，必须加强监护，注意与临近带电体保持足够的安全距离3）微安表处于咼压端时，应固定牢靠，高压引线要短，应用屏蔽导线，对地保持足够的距离拆、接电压互感器二次绕组不当1）办理二次措施单2）拆接线由专人负责3）拆线前，对照编号做好记录4）恢复后，由工作负责人对照记录，认真检查3试验现场清理1）试验引线和临时接地线未拆除2）现场遗留工具工作负责人在试验工...
