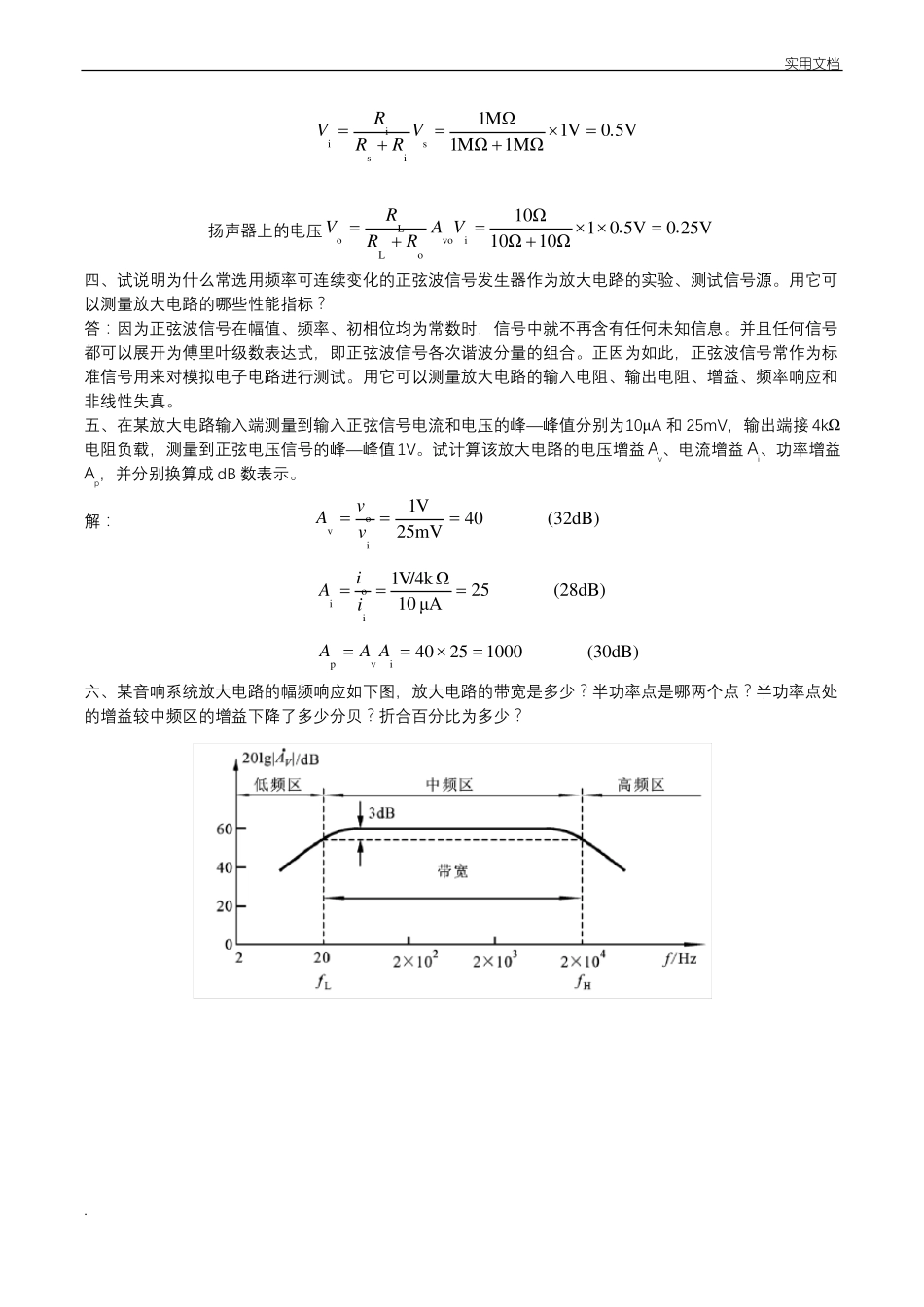

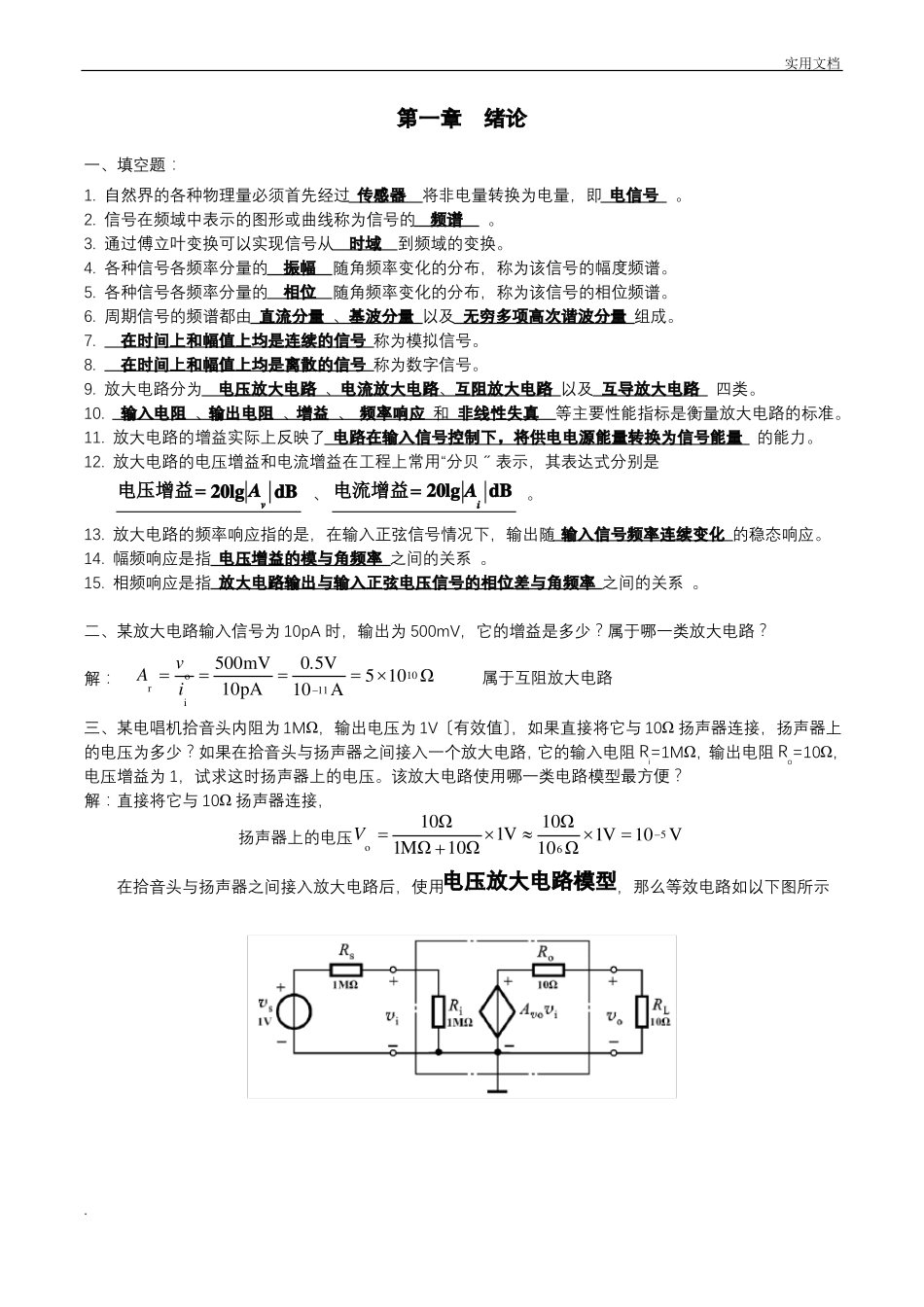

实用文档模拟电子技术.习题答案电工电子教学部2021.2实用文档第一章绪论一、填空题：1.自然界的各种物理量必须首先经过传感器将非电量转换为电量，即电信号。2.信号在频域中表示的图形或曲线称为信号的频谱。3.通过傅立叶变换可以实现信号从时域到频域的变换。4.各种信号各频率分量的振幅随角频率变化的分布，称为该信号的幅度频谱。5.各种信号各频率分量的相位随角频率变化的分布，称为该信号的相位频谱。6.周期信号的频谱都由直流分量、基波分量以及无穷多项高次谐波分量组成。7.在时间上和幅值上均是连续的信号称为模拟信号。8.在时间上和幅值上均是离散的信号称为数字信号。9.放大电路分为电压放大电路、电流放大电路、互阻放大电路以及互导放大电路四类。10.输入电阻、输出电阻、增益、频率响应和非线性失真等主要性能指标是衡量放大电路的标准。11.放大电路的增益实际上反映了电路在输入信号控制下，将供电电源能量转换为信号能量的能力。12.放大电路的电压增益和电流增益在工程上常用“分贝〞表示，其表达式分别是电压增益20lgAvdB、电流增益20lgAidB。13.放大电路的频率响应指的是，在输入正弦信号情况下，输出随输入信号频率连续变化的稳态响应。14.幅频响应是指电压增益的模与角频率之间的关系。15.相频响应是指放大电路输出与输入正弦电压信号的相位差与角频率之间的关系。二、某放大电路输入信号为10pA时，输出为500mV，它的增益是多少？属于哪一类放大电路？解：Arvo500mV0.5V1151010Ω属于互阻放大电路ii10pA10A三、某电唱机拾音头内阻为1MΩ，输出电压为1V〔有效值〕，如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻Ri=1MΩ，输出电阻Ro=10Ω，电压增益为1，试求这时扬声器上的电压。该放大电路使用哪一类电路模型最方便？解：直接将它与10Ω扬声器连接，扬声器上的电压Vo10Ω10Ω1V61V105V1MΩ10Ω10Ω在拾音头与扬声器之间接入放大电路后，使用电压放大电路模型，那么等效电路如以下图所示.实用文档ViRi1MΩVs1V0.5VRsRi1MΩ1MΩ扬声器上的电压VoRL10ΩAvoVi10.5V0.25VRLRo10Ω10Ω四、试说明为什么常选用频率可连续变化的正弦波信号发生器作为放大电路的实验、测试信号源。用它可以测量放大电路的哪些性能指标？答：因为正弦波信号在幅值、频率、初相位均为常数时，信号中就不再含有任何未知信息。并且任何信号都可以展开为傅里叶级数表达式，即正弦波信号各次谐波分量的组合。正因为如此，正弦波信号常作为标准信号用来对模拟电子电路进行测试。用它可以测量放大电路的输入电阻、输出电阻、增益、频率响应和非线性失真。五、在某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为10μA和25mV，输出端接4kΩ电阻负载，测量到正弦电压信号的峰—峰值1V。试计算该放大电路的电压增益Av、电流增益Ai、功率增益Ap，并分别换算成dB数表示。解：Avvo1V40vi25mVio1V/4kΩ25ii10μA(32dB)Ai(28dB)(30dB)ApAvAi40251000六、某音响系统放大电路的幅频响应如下图，放大电路的带宽是多少？半功率点是哪两个点？半功率点处的增益较中频区的增益下降了多少分贝？折合百分比为多少？.实用文档答：带宽=fH-fL=2×10-20≈2×10Hz44半功率点指增益较中频区增益下降3dB的频率点〔即对应fH、fL〕，其输出功率约等于中频区输出功率的一半。增益较中频区增益下降所折合的百分比为70.7﹪。第二章运算放大器一、填空题：1．理想运算放大器的性能参数均被理想化，即输入电阻为无穷大，输出电阻为零，开环电压增益为无穷大，输出电压为接近正负电源值。2．运算放大器有两个工作区。在线性区工作时，放大器放大小信号；当输入为大信号时，它工作在非线性区，输出电压扩展到饱和值。3．运算放大器工作在线性区时，具有虚短和虚断两个特点，但凡线性电路都可利用这两个概念来分析电路的输入、输出关系。4．反相比例运算电路中集成运放反相输入端为虚地点，而同相比例运算电路中集成运放两个输入端对地的电压根本上相等。5．同相比例...
