配电室开关跳闸事件事件分析报告书VIP免费

配电室开关跳闸事件事件分析报告书_第1页
1/5

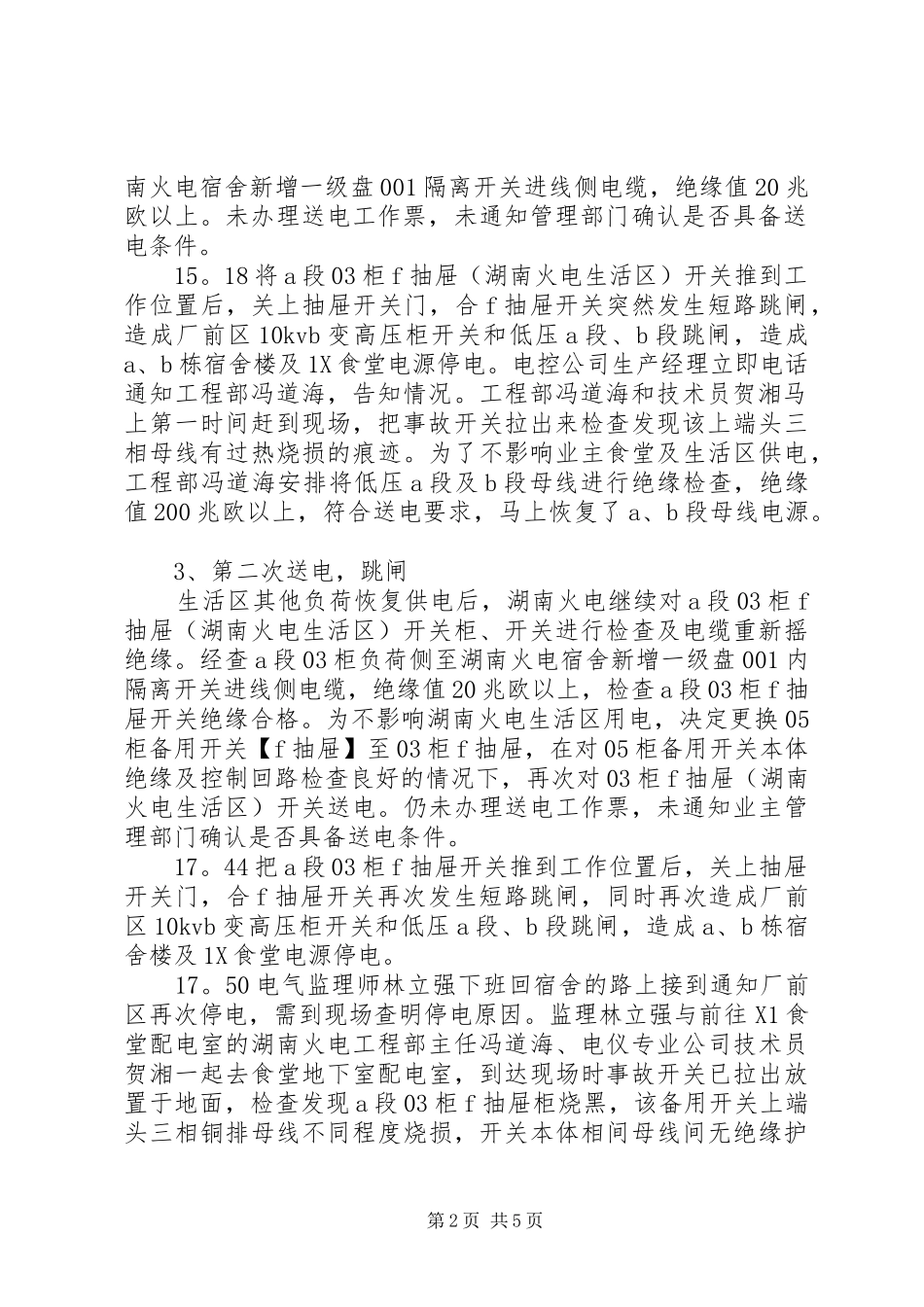

配电室开关跳闸事件事件分析报告书_第2页
2/5
配电室开关跳闸事件事件分析报告书_第3页
3/5
配电室开关跳闸事件事件分析报告书一、事件名称:厂前区二、事件类别:管理类三、事件起止时间:2019年07月08日至2019年07月08日四、事件经过和原因分析(一)事件经过:1、第一次停电检修2019年7月8日前,湖南火电生活区用电取自X1食堂配电室pca段03柜f抽屉,经湖南火电生活区箱式变低压侧一级配电柜送至生活区二、三级盘。厂前区X1食堂、X1宿舍楼、X2宿舍楼、临时锅炉房用电,2019年06月12日建设单位委托湖南火电建设公司负责运行维护;2019年06月18日办理设备系统代保管交接签证。2019年7月8日上午8:00班组“三交”时,电控公司生产经理刘文胜安排电气班组施工人员夏焕云下午14:00~16:00进行湖南火电生活区电源过渡工作,具体工作内容:1、X1食堂配电室pca段03柜f抽屉至湖南火电生活变低压柜间电缆(3*185+2*95),由箱式变低压柜改接至新增湖南火电宿舍一级电源盘001隔离开关。2、生活区二级盘供电电缆接至新增湖南火电宿舍一级电源盘001相应开关负荷侧。班组技术员贺湘,于7月8日上午办理好湖南火电内部停电工作票。并未按照永电公司管理规定,办理正常的停电工作票。下午14。30,刘文胜电话通知工程部冯道海联系溴化锂运维人员打开X1食堂大门。然后刘文胜、夏焕云进入配电室室内,断开a段03柜f抽屉(湖南火电生活区)开关,拉出开关至试验位置,并挂上“有人工作,禁止合闸”标志牌。2、检修后第一次送电,跳闸15。00左右湖南火电生活区电源电缆由生活区箱式变低压柜改到新增一级盘,经检测配电室a段03柜f抽屉负荷侧至湖第1页共5页南火电宿舍新增一级盘001隔离开关进线侧电缆,绝缘值20兆欧以上。未办理送电工作票,未通知管理部门确认是否具备送电条件。15。18将a段03柜f抽屉(湖南火电生活区)开关推到工作位置后,关上抽屉开关门,合f抽屉开关突然发生短路跳闸,造成厂前区10kvb变高压柜开关和低压a段、b段跳闸,造成a、b栋宿舍楼及1X食堂电源停电。电控公司生产经理立即电话通知工程部冯道海,告知情况。工程部冯道海和技术员贺湘马上第一时间赶到现场,把事故开关拉出来检查发现该上端头三相母线有过热烧损的痕迹。为了不影响业主食堂及生活区供电,工程部冯道海安排将低压a段及b段母线进行绝缘检查,绝缘值200兆欧以上,符合送电要求,马上恢复了a、b段母线电源。3、第二次送电,跳闸生活区其他负荷恢复供电后,湖南火电继续对a段03柜f抽屉(湖南火电生活区)开关柜、开关进行检查及电缆重新摇绝缘。经查a段03柜负荷侧至湖南火电宿舍新增一级盘001内隔离开关进线侧电缆,绝缘值20兆欧以上,检查a段03柜f抽屉开关绝缘合格。为不影响湖南火电生活区用电,决定更换05柜备用开关【f抽屉】至03柜f抽屉,在对05柜备用开关本体绝缘及控制回路检查良好的情况下,再次对03柜f抽屉(湖南火电生活区)开关送电。仍未办理送电工作票,未通知业主管理部门确认是否具备送电条件。17。44把a段03柜f抽屉开关推到工作位置后,关上抽屉开关门,合f抽屉开关再次发生短路跳闸,同时再次造成厂前区10kvb变高压柜开关和低压a段、b段跳闸,造成a、b栋宿舍楼及1X食堂电源停电。17。50电气监理师林立强下班回宿舍的路上接到通知厂前区再次停电,需到现场查明停电原因。监理林立强与前往X1食堂配电室的湖南火电工程部主任冯道海、电仪专业公司技术员贺湘一起去食堂地下室配电室,到达现场时事故开关已拉出放置于地面,检查发现a段03柜f抽屉柜烧黑,该备用开关上端头三相铜排母线不同程度烧损,开关本体相间母线间无绝缘护第2页共5页板。做好a段03柜f抽屉隔离措施后,与监理一起重新对低压a段、b段母线检查绝缘(绝缘值200兆欧以上),符合送电条件,立即对低压a段、b段恢复送电,约18:05左右,a、b栋宿舍楼及1X食堂恢复供电。送电后再次对备用开关检查、配电室a段03柜负荷侧至湖南火电宿舍新增一级盘001内隔离开关进线侧电缆绝缘情况进场检测,经检测绝缘良好。因天气下雨及时间太晚,当天不再进行湖南火电生活区送电工作,商定第二天在业主专业工程师到场后检查无误后再行施工。4、第三次送电,正常2019年7月9日上午班组技术员贺湘在业主方办理基建工作票后,在电气监理师林立强、发电部付...
