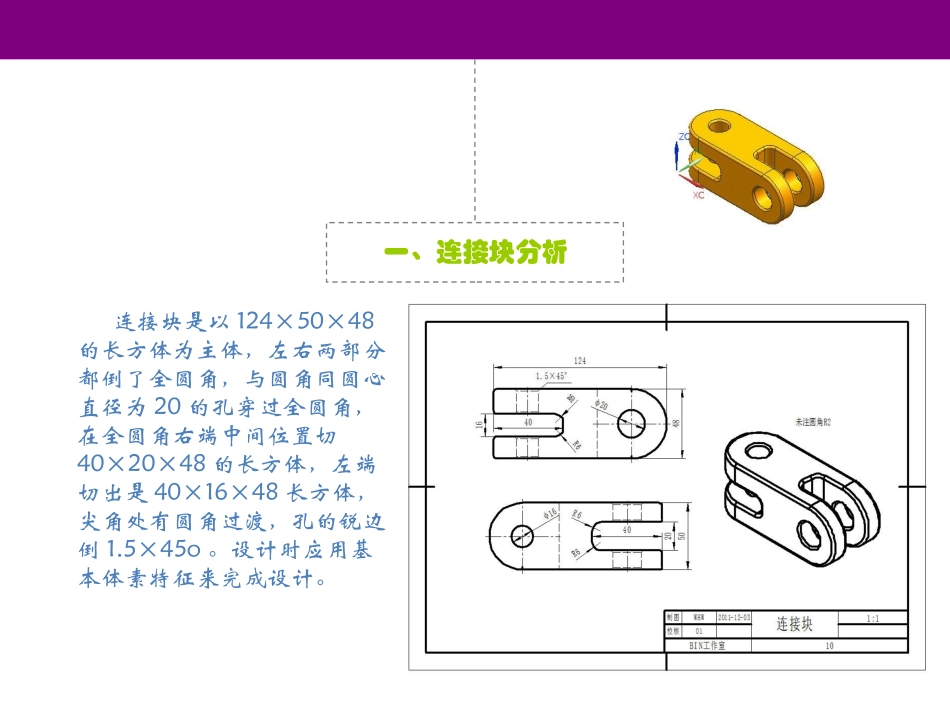

连接块设计建斌中学吴惠文制作连接块设计策略一：连接块分析（连接块设计要素分析）二：设计思路三：设计小结四：综合练习具体步骤设计思路1.绘制124×50×48长方体2.创建40×20×48和40×16×48的腔体3.倒过渡R6和R2圆角4.创建圆柱腔体,产生孔特征5.倒1.5×45o的斜角一、连接块分析连接块是以124×50×48的长方体为主体，左右两部分都倒了全圆角，与圆角同圆心直径为20的孔穿过全圆角，在全圆角右端中间位置切40×20×48的长方体，左端切出是40×16×48长方体，尖角处有圆角过渡，孔的锐边倒1.5×45o。设计时应用基本体素特征来完成设计。二、设计思路1.绘制124×50×48长方体2.创建40×20×48和40×16×48的腔体3.倒过渡R6和R2圆角4.创建圆柱腔体,产生孔特征5.倒1.5斜角。三、连接块设计步骤1.打开UGNX8.0三、连接块设计步骤2.新建模型文件三、连接块设计步骤3.绘制长方体三、连接块设计步骤4.创建腔体一三、连接块设计步骤5.创建腔体二三、连接块设计步骤6.倒右端R25圆角三、连接块设计步骤7.倒左端R25圆角三、连接块设计步骤8.倒R6圆角三、连接块设计步骤9.倒R2圆角三、连接块设计步骤10.创建圆柱腔体一三、连接块设计步骤11.创建圆柱腔体二三、连接块设计步骤12.倒斜角三、连接块设计步骤13.保存文件四、设计小结连接块设计学习了运用基本体素来绘制三维实体，其中介绍了长方体命令，长主体主要是设定参数，和定位点就可以实现长方体的绘制，在长方休对话框中主要带有布尔运算功能，应用是也可以用于切割实体，腔体主要是用于切割实体的工具，它带有圆柱形腔体和矩形腔体两种，边倒圆，提供了多个倒圆角的方法，其中有变半径倒圆和恒定半径倒圆角。倒斜角提供了多种倒角方式，同学们可以根据自己的需求来使用。四、设计小结连接块设计学习了运用基本体素来绘制三维实体，其中介绍了长方体命令，长主体主要是设定参数，和定位点就可以实现长方体的绘制，在长方休对话框中主要带有布尔运算功能，应用是也可以用于切割实体，腔体主要是用于切割实体的工具，它带有圆柱形腔体和矩形腔体两种，边倒圆，提供了多个倒圆角的方法，其中有变半径倒圆和恒定半径倒圆角。倒斜角提供了多种倒角方式，同学们可以根据自己的需求来使用。五、综合练习完成以下图纸的设计Thankyou
