第二部分热点题型突破题型一作图题B5VIP专享VIP免费

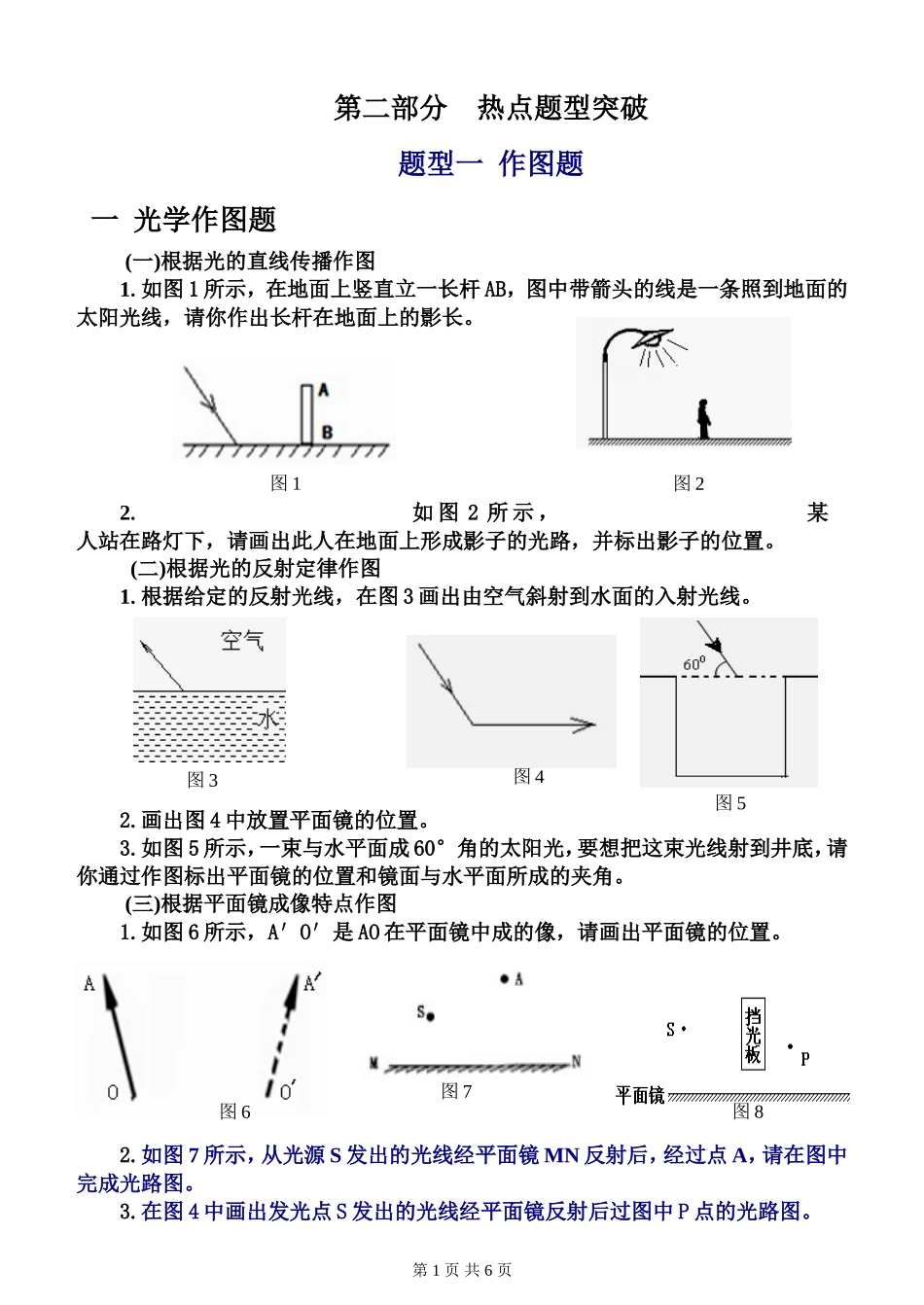

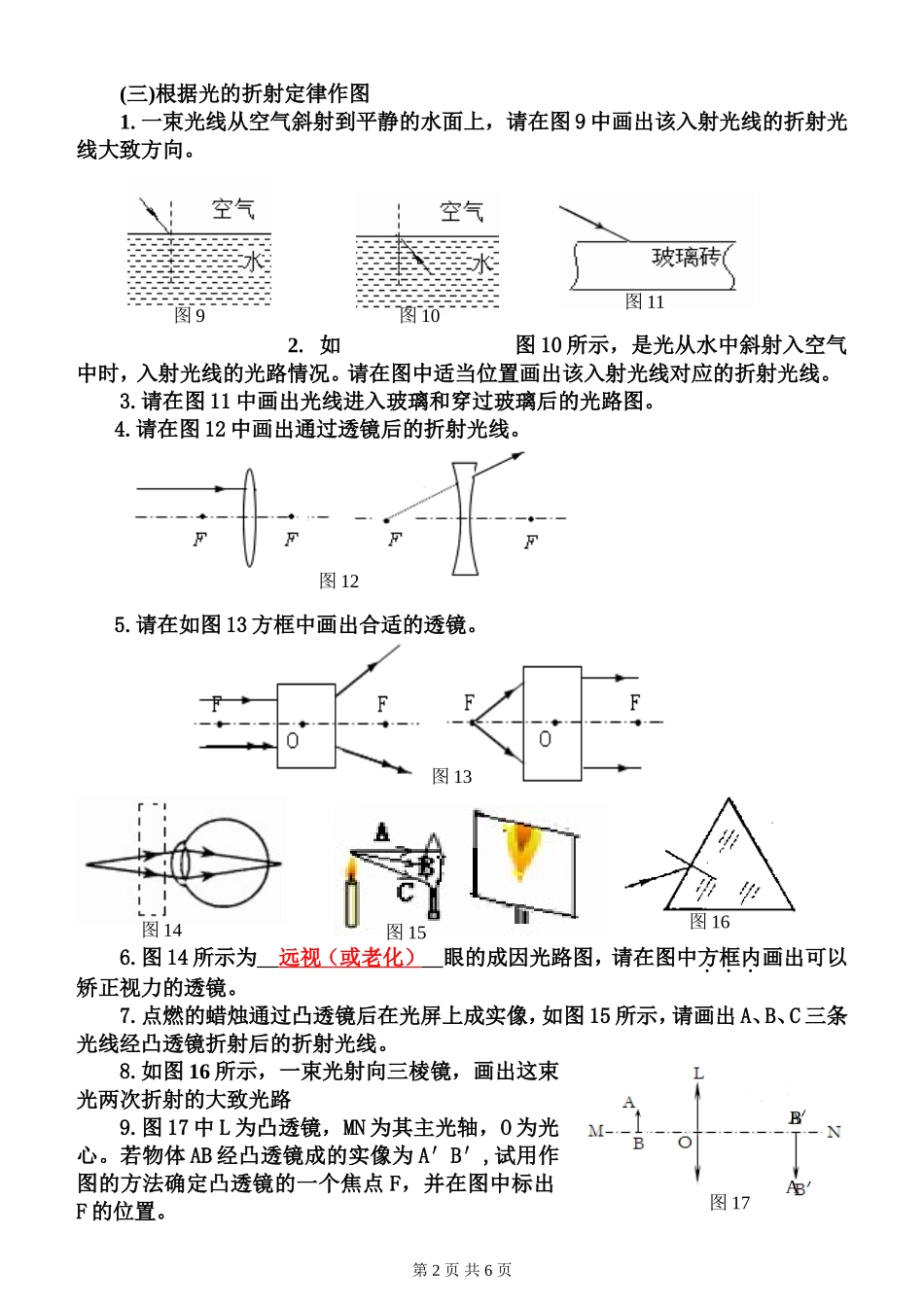

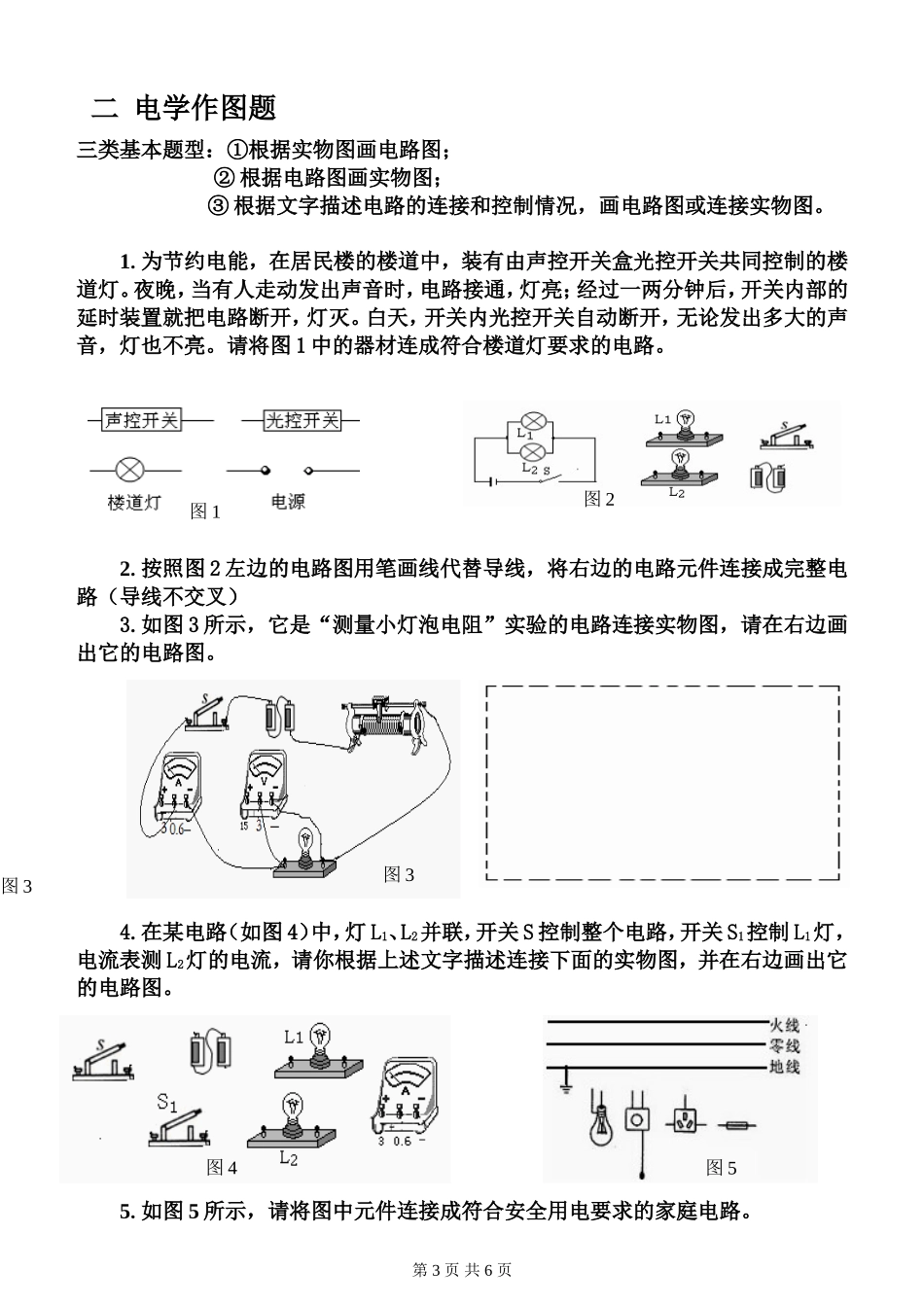

图1图2图3图5图6图8图4图7第二部分热点题型突破题型一作图题一光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。2.画出图4中放置平面镜的位置。3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。(三)根据平面镜成像特点作图1.如图6所示，A′O′是AO在平面镜中成的像，请画出平面镜的位置。2.如图7所示，从光源S发出的光线经平面镜MN反射后，经过点A，请在图中完成光路图。3.在图4中画出发光点S发出的光线经平面镜反射后过图中P点的光路图。第1页共6页图16图9图10图12图13图11图14图15图17BA(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。2.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。请在图中适当位置画出该入射光线对应的折射光线。3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。4.请在图12中画出通过透镜后的折射光线。5.请在如图13方框中画出合适的透镜。6.图14所示为远视（或老化）眼的成因光路图，请在图中方框内画出可以矫正视力的透镜。7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。第2页共6页图1图2图3图4图5图3二电学作图题三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。1.为节约电能，在居民楼的楼道中，装有由声控开关盒光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，开关内光控开关自动断开，无论发出多大的声音，灯也不亮。请将图1中的器材连成符合楼道灯要求的电路。2.按照图2左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）3.如图3所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。4.在某电路（如图4）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。5.如图5所示，请将图中元件连接成符合安全用电要求的家庭电路。第3页共6页图6图8图9图76.标出图6中通电螺线管和小磁针的南北极（用“S”和“N”表示）7.如图7所示，请画出通电螺线管的N、S极，并用箭头画出图中磁感线的方向。8.请根据图8中小磁针静止时的指向，标出通电螺线管中的电流方向。9.如图9所示，是“自动水位显示器”的电路图。当水位未达到金属块A时，绿灯亮；当水位达到金属块A时，红灯亮。请根据以上要求，用笔画线代替导线完成工作电路的连接。第4页共6页图1图2图3图4图5图6图7图8图9图10三力学作图题1.在图1中画出小球对水平面压力F的示意图。2.图2中，茶杯静止在水平桌面上，请画出茶杯的受力示意图。3.在图3中，重为4N的物体保持静止。用力的图示法画出线对物体的拉力。4.如图4，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．5.在图5中画出斜面上“不倒翁”所受力的示意图，并画出重力相对于Ｏ点的力臂L1．(黑点表示“不倒翁”的重心)6.图6是用“瓶起子”起瓶盖的示意图。请画出动力F1对支点0的力臂，并画出阻力的示意图。7.如图所示的是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。8.画出图8中杠杆的动力臂和阻力臂。9.图9中是一种常见的活塞式抽水机示意...
