氧化铅锌矿选矿新技术VIP免费

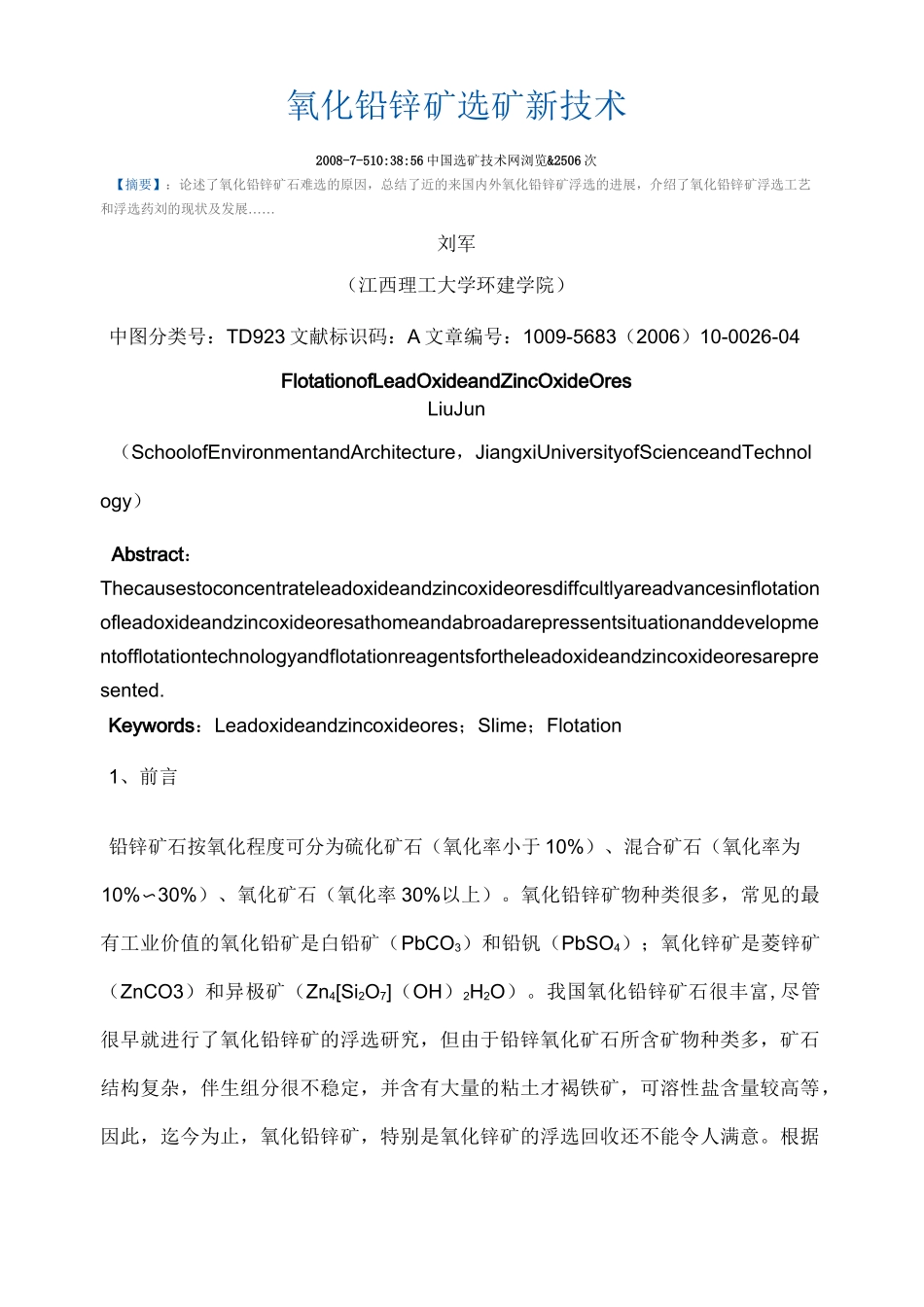

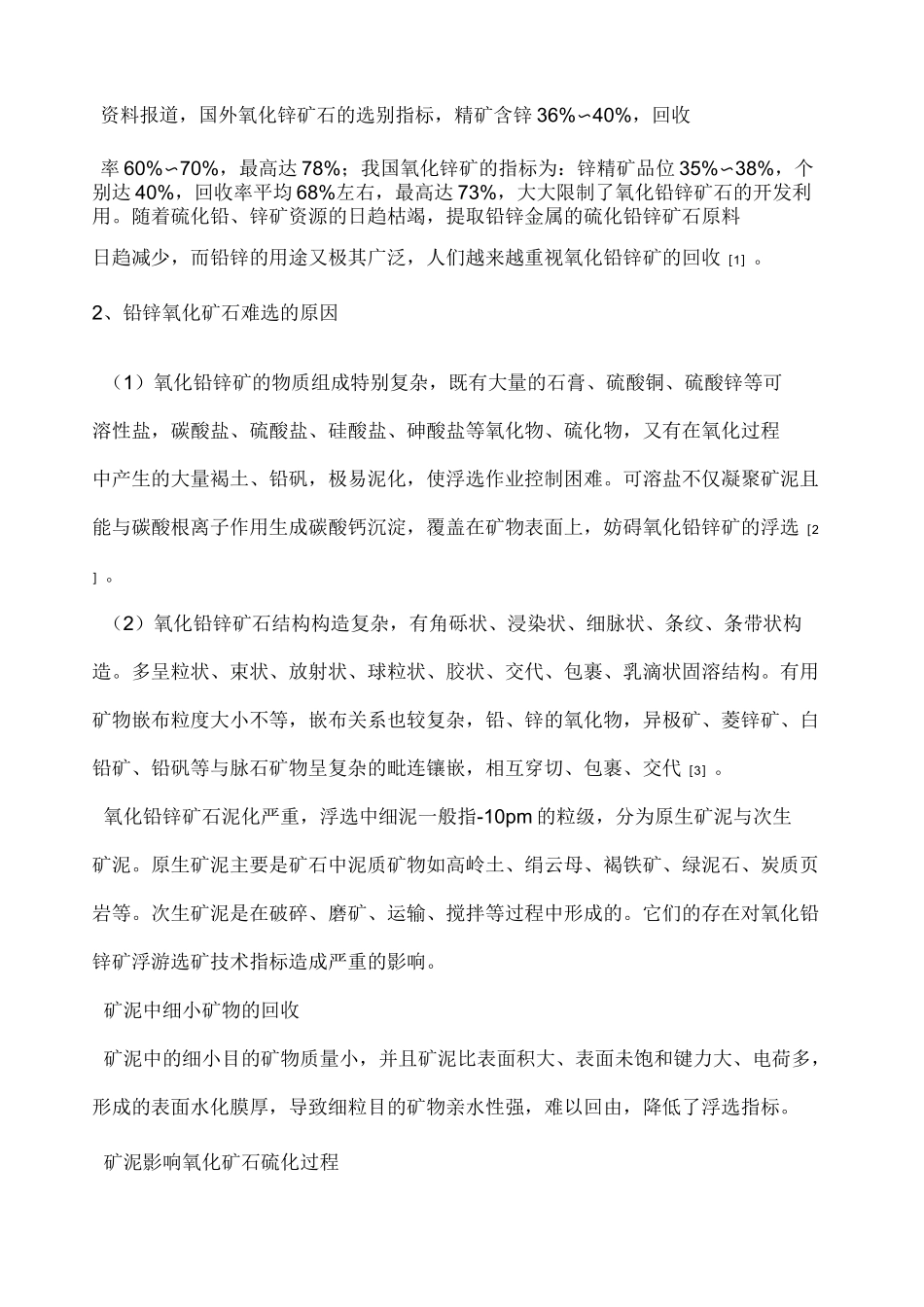

氧化铅锌矿选矿新技术2008-7-510:38:56中国选矿技术网浏览&2506次【摘要】：论述了氧化铅锌矿石难选的原因，总结了近的来国内外氧化铅锌矿浮选的进展，介绍了氧化铅锌矿浮选工艺和浮选药刘的现状及发展……刘军（江西理工大学环建学院）中图分类号：TD923文献标识码：A文章编号：1009-5683（2006）10-0026-04FlotationofLeadOxideandZincOxideOresLiuJun（SchoolofEnvironmentandArchitecture，JiangxiUniversityofScienceandTechnology）Abstract：Thecausestoconcentrateleadoxideandzincoxideoresdiffcultlyareadvancesinflotationofleadoxideandzincoxideoresathomeandabroadarepressentsituationanddevelopmentofflotationtechnologyandflotationreagentsfortheleadoxideandzincoxideoresarepresented.Keywords：Leadoxideandzincoxideores；Slime；Flotation1、前言铅锌矿石按氧化程度可分为硫化矿石（氧化率小于10%）、混合矿石（氧化率为10%〜30%）、氧化矿石（氧化率30%以上）。氧化铅锌矿物种类很多，常见的最有工业价值的氧化铅矿是白铅矿（PbCO3）和铅钒（PbSO4）；氧化锌矿是菱锌矿（ZnCO3）和异极矿（Zn4[Si2O7]（OH）2H2O）。我国氧化铅锌矿石很丰富,尽管很早就进行了氧化铅锌矿的浮选研究，但由于铅锌氧化矿石所含矿物种类多，矿石结构复杂，伴生组分很不稳定，并含有大量的粘土才褐铁矿，可溶性盐含量较高等，因此，迄今为止，氧化铅锌矿，特别是氧化锌矿的浮选回收还不能令人满意。根据资料报道，国外氧化锌矿石的选别指标，精矿含锌36%〜40%，回收率60%〜70%，最高达78%；我国氧化锌矿的指标为：锌精矿品位35%〜38%，个别达40%，回收率平均68%左右，最高达73%，大大限制了氧化铅锌矿石的开发利用。随着硫化铅、锌矿资源的日趋枯竭，提取铅锌金属的硫化铅锌矿石原料日趋减少，而铅锌的用途又极其广泛，人们越来越重视氧化铅锌矿的回收［1］。2、铅锌氧化矿石难选的原因（1）氧化铅锌矿的物质组成特别复杂，既有大量的石膏、硫酸铜、硫酸锌等可溶性盐，碳酸盐、硫酸盐、硅酸盐、砷酸盐等氧化物、硫化物，又有在氧化过程中产生的大量褐土、铅矾，极易泥化，使浮选作业控制困难。可溶盐不仅凝聚矿泥且能与碳酸根离子作用生成碳酸钙沉淀，覆盖在矿物表面上，妨碍氧化铅锌矿的浮选［2］。（2）氧化铅锌矿石结构构造复杂，有角砾状、浸染状、细脉状、条纹、条带状构造。多呈粒状、束状、放射状、球粒状、胶状、交代、包裹、乳滴状固溶结构。有用矿物嵌布粒度大小不等，嵌布关系也较复杂，铅、锌的氧化物，异极矿、菱锌矿、白铅矿、铅矾等与脉石矿物呈复杂的毗连镶嵌，相互穿切、包裹、交代［3］。氧化铅锌矿石泥化严重，浮选中细泥一般指-10pm的粒级，分为原生矿泥与次生矿泥。原生矿泥主要是矿石中泥质矿物如高岭土、绢云母、褐铁矿、绿泥石、炭质页岩等。次生矿泥是在破碎、磨矿、运输、搅拌等过程中形成的。它们的存在对氧化铅锌矿浮游选矿技术指标造成严重的影响。矿泥中细小矿物的回收矿泥中的细小目的矿物质量小，并且矿泥比表面积大、表面未饱和键力大、电荷多，形成的表面水化膜厚，导致细粒目的矿物亲水性强，难以回由，降低了浮选指标。矿泥影响氧化矿石硫化过程一般来说，先以硫化剂在碱性矿浆中硫化氧化铅矿物，使氧化铅矿物表面上裹着一层硫化物薄膜，由于这一薄膜的浮游性与相应的方铅矿相似，因此可以用黄药类型的捕收剂进行浮选。但在氧化铅矿物硫化过程中受到矿泥的严重影响：①矿泥消耗大量的硫化剂；②矿泥影响硫化剂的水解速度。由于矿浆中含有大量的矿泥，使硫化剂的胡效浓度降低，且矿浆溶解度增大，导致矿浆中“难免离子”增加，使硫化剂水解的速度减缓，则白铅矿表面上硫化不完善，影响黄药的吸附，使浮选不能取得满意的结果。矿泥影响浮选回收率（1）矿泥常常污染氧化矿表面，特别是氧化锌矿，极易被氢氧化铁所污染，失去其原有的浮游性能。（2）矿泥罩盖于粗粒矿物表面，阻碍粗粒目的矿物与捕收剂的附着及粗粒矿物表面捕收剂与气泡发生作和，降低了浮选指标。矿泥对浮选精矿品位的影响细颗粒易附着液-气界面，同时界面粘着脉石中细粒矿泥，...
