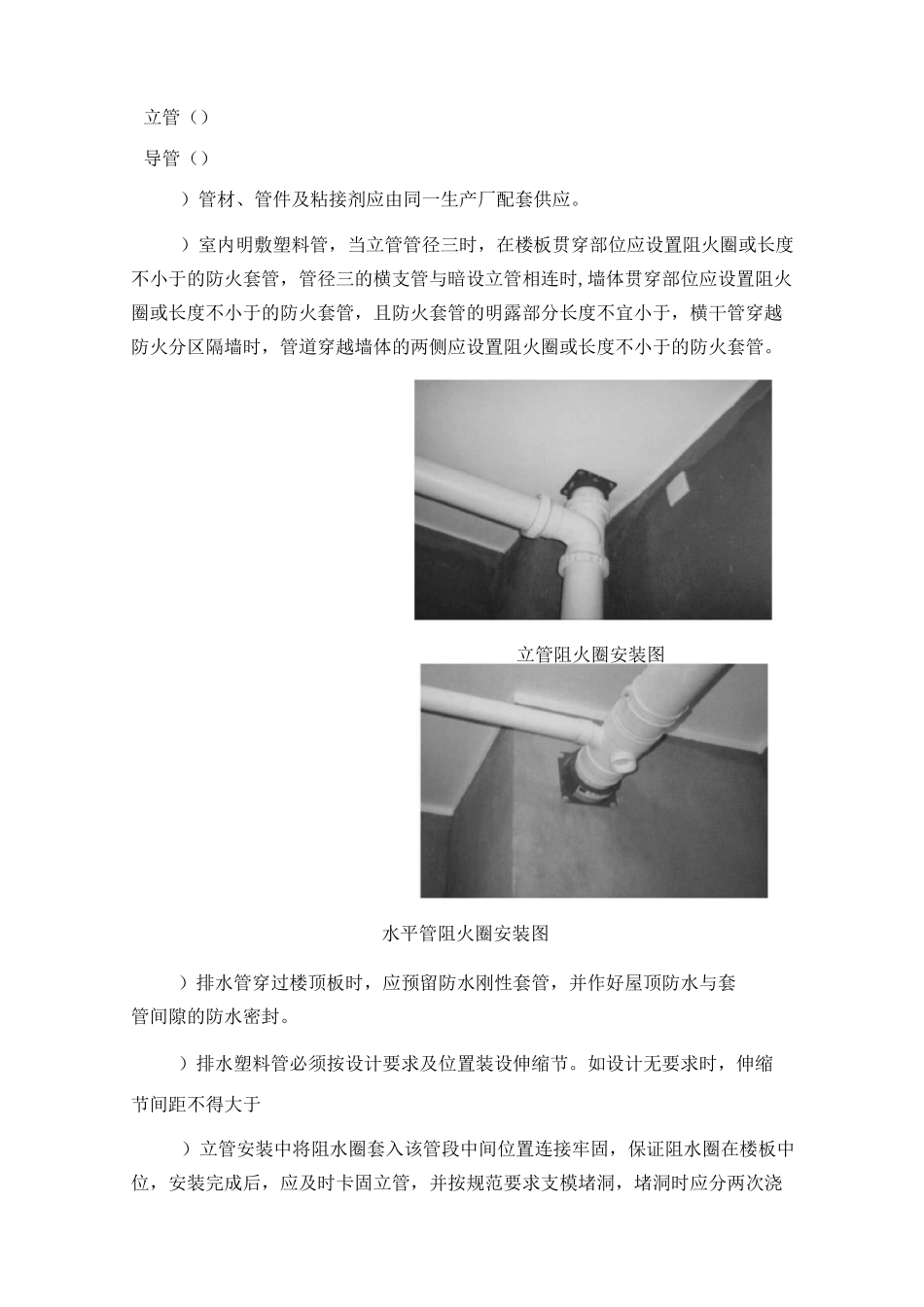

第十六节生活排水系统一、工艺流程安装准备f管道预制f污水干管安装f污水立管安装f污水支管安装f封口堵洞f灌水试验f通水试验f通球试验。二、管材使用及连接方法排水管道：采用排水管，胶黏连接，地下层潜水排污泵连接的管道采用衬塑钢管，丝扣连接。三、安装准备同生活给水相关部分则不再赘述。四、施工技术做法及质量要求排水管承插粘接施工做法及质量要求）预制加工根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出度角粘接前应对承插口先插入试验，不得全部插入，一般为承口的深度，试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将有插口稍作转动，以利粘接剂分布均匀，约即可粘接牢固，粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。生活污水塑料管安装坡度序号管径（）~标准坡度（％。）~最小坡度（％。）塑料排水管道支吊架的最大间距管径（）立管（）导管（））管材、管件及粘接剂应由同一生产厂配套供应。）室内明敷塑料管，当立管管径三时，在楼板贯穿部位应设置阻火圈或长度不小于的防火套管，管径三的横支管与暗设立管相连时,墙体贯穿部位应设置阻火圈或长度不小于的防火套管，且防火套管的明露部分长度不宜小于，横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置阻火圈或长度不小于的防火套管。立管阻火圈安装图水平管阻火圈安装图）排水管穿过楼顶板时，应预留防水刚性套管，并作好屋顶防水与套管间隙的防水密封。）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于）立管安装中将阻水圈套入该管段中间位置连接牢固，保证阻水圈在楼板中位，安装完成后，应及时卡固立管，并按规范要求支模堵洞，堵洞时应分两次浇注，对有防水要求的房间地面应留好防水密封口。）支导管安装直管段长度大于米时，应安装伸缩节，确保每段内净长W米；支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。）卫生器具连接管安装前应按设计图纸要求，卫生器具排水口联接方式，甩口尺寸、确定坐标、标高、部位、实测尺寸，编号后进行预制加工安装前应清理粘接部位后进行粘接并及时找直找正，复验坐标位置至符合图纸及器具安装要求封闭管口，封闭管洞，按规范要求支模，分二次浇注并捣固密实。.衬塑钢管丝扣连接做法）预制加工按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。）切割：用沙轮锯断管应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，同时使用冷动液进行降温，确保内衬塑料和钢管结合紧密。断管后要将管口断面的铁膜、毛刺清除干净。当断至内衬层时，改用手锯切割。用手锯断管应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。）套丝将断好的管材，按管径尺寸分次套制丝扣，一般以管径者套二次，者套三次，以上者套次为宜。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将冷却润滑剂对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上扌口，再站到侧面板转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。）配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管。配装管件时应将所需管件带入管丝扣，试试松紧度一般用...
