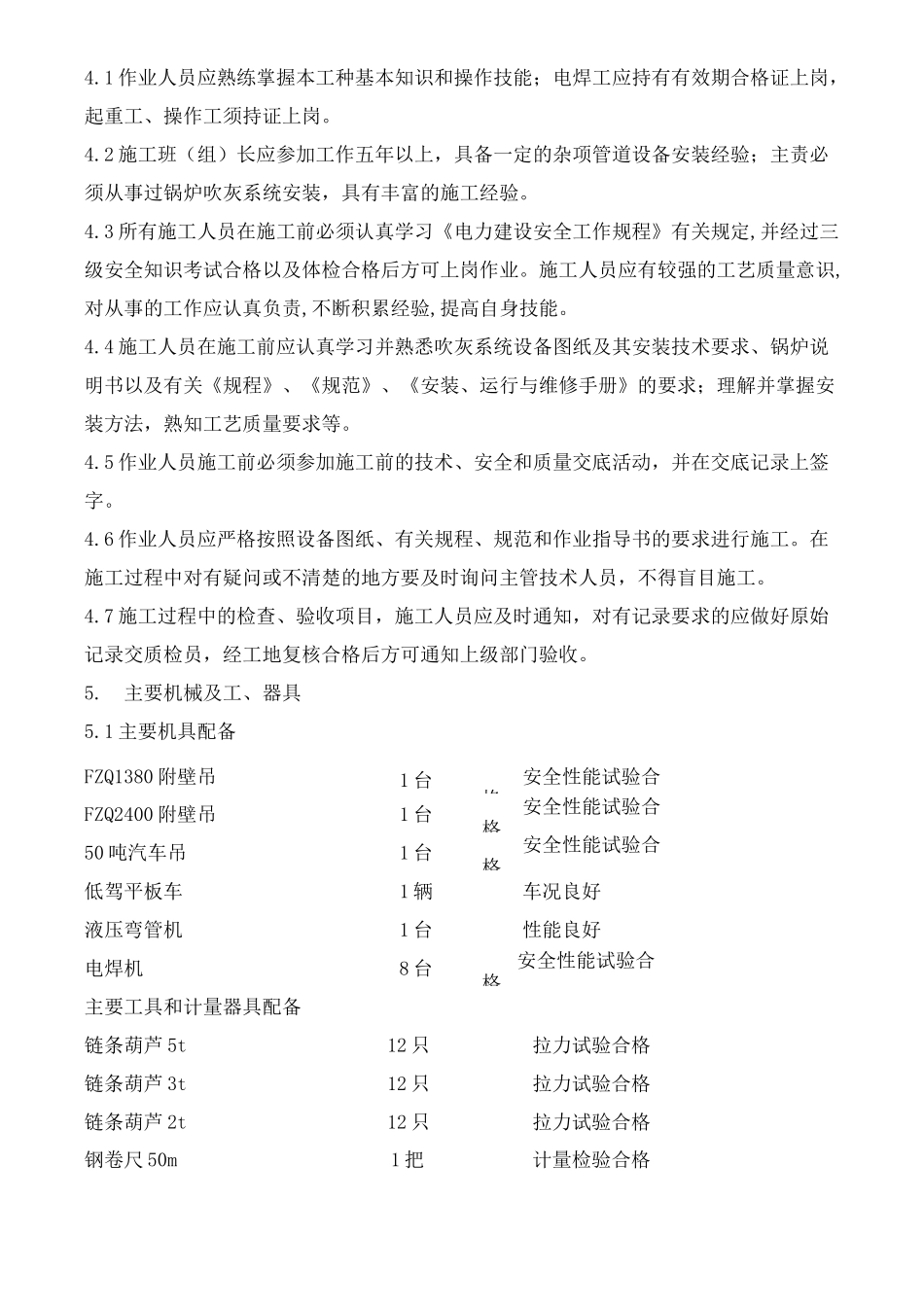

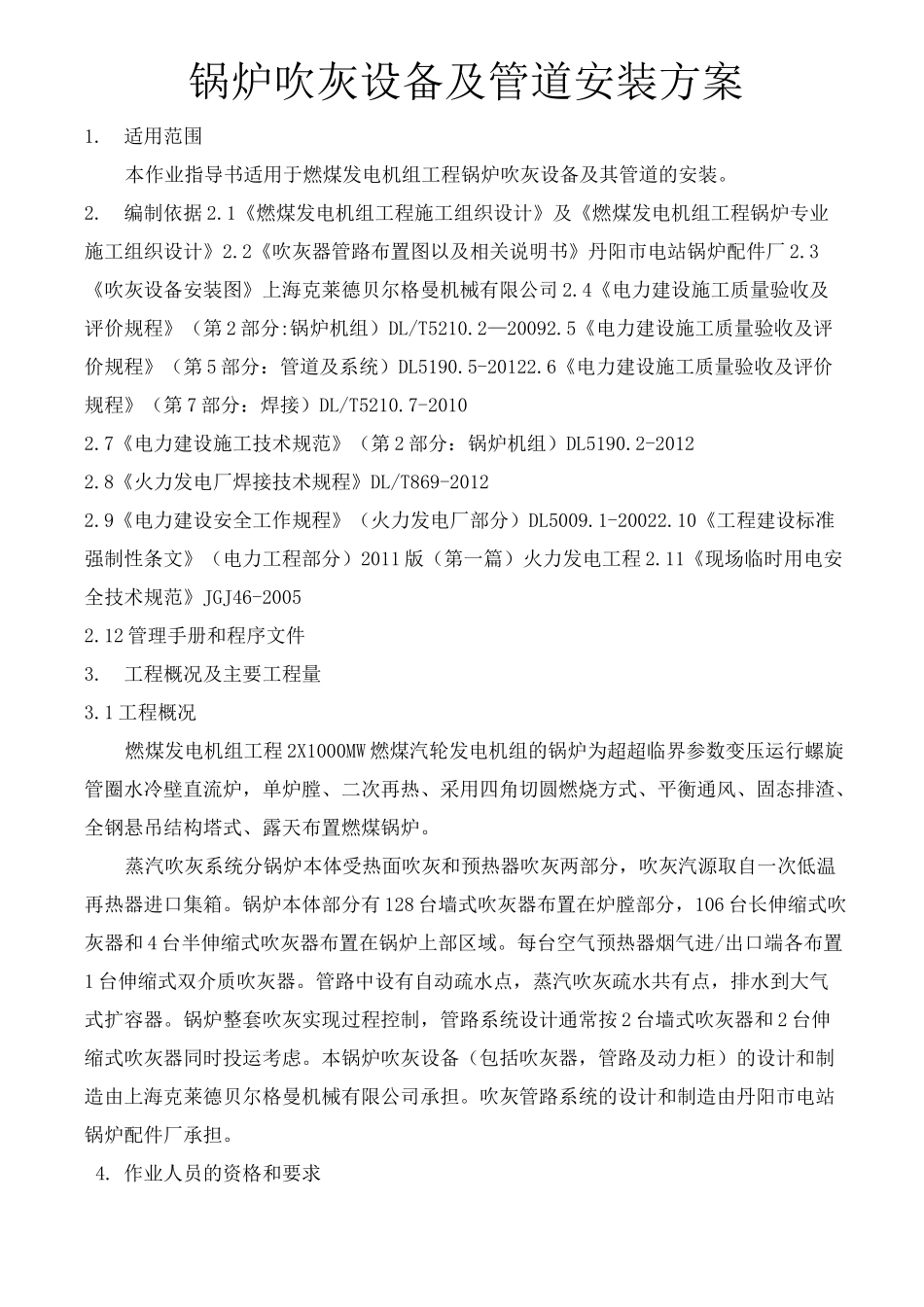

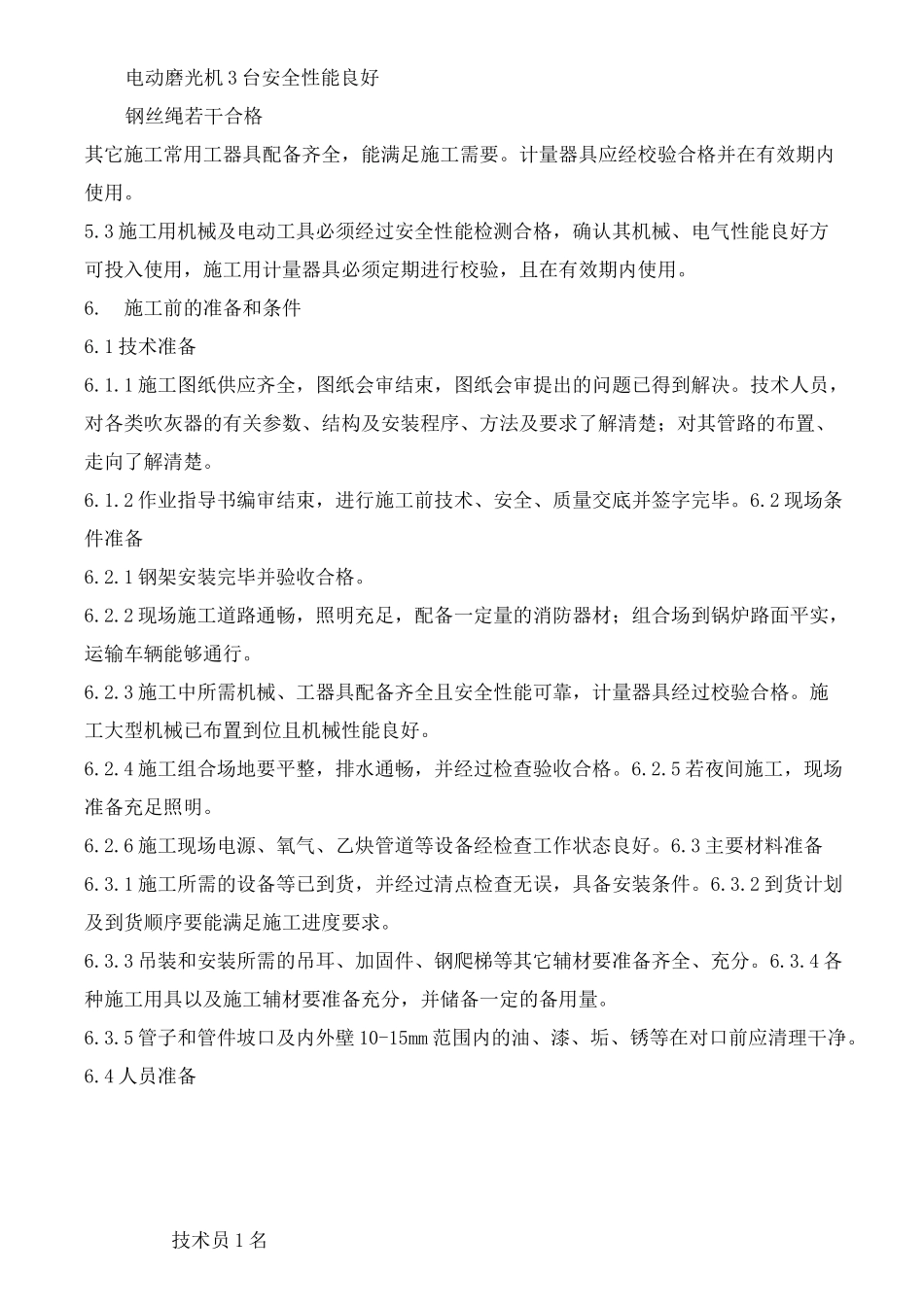

锅炉吹灰设备及管道安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉吹灰设备及其管道的安装。2.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《吹灰器管路布置图以及相关说明书》丹阳市电站锅炉配件厂2.3《吹灰设备安装图》上海克莱德贝尔格曼机械有限公司2.4《电力建设施工质量验收及评价规程》（第2部分:锅炉机组）DL/T5210.2—20092.5《电力建设施工质量验收及评价规程》（第5部分：管道及系统）DL5190.5-20122.6《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.7《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20122.8《火力发电厂焊接技术规程》DL/T869-20122.9《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.10《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.11《现场临时用电安全技术规范》JGJ46-20052.12管理手册和程序文件3.工程概况及主要工程量3.1工程概况燃煤发电机组工程2X1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。蒸汽吹灰系统分锅炉本体受热面吹灰和预热器吹灰两部分，吹灰汽源取自一次低温再热器进口集箱。锅炉本体部分有128台墙式吹灰器布置在炉膛部分，106台长伸缩式吹灰器和4台半伸缩式吹灰器布置在锅炉上部区域。每台空气预热器烟气进/出口端各布置1台伸缩式双介质吹灰器。管路中设有自动疏水点，蒸汽吹灰疏水共有点，排水到大气式扩容器。锅炉整套吹灰实现过程控制，管路系统设计通常按2台墙式吹灰器和2台伸缩式吹灰器同时投运考虑。本锅炉吹灰设备（包括吹灰器，管路及动力柜）的设计和制造由上海克莱德贝尔格曼机械有限公司承担。吹灰管路系统的设计和制造由丹阳市电站锅炉配件厂承担。4.作业人员的资格和要求4.1作业人员应熟练掌握本工种基本知识和操作技能；电焊工应持有有效期合格证上岗，起重工、操作工须持证上岗。4.2施工班（组）长应参加工作五年以上，具备一定的杂项管道设备安装经验；主责必须从事过锅炉吹灰系统安装，具有丰富的施工经验。4.3所有施工人员在施工前必须认真学习《电力建设安全工作规程》有关规定,并经过三级安全知识考试合格以及体检合格后方可上岗作业。施工人员应有较强的工艺质量意识,对从事的工作应认真负责,不断积累经验,提高自身技能。4.4施工人员在施工前应认真学习并熟悉吹灰系统设备图纸及其安装技术要求、锅炉说明书以及有关《规程》、《规范》、《安装、运行与维修手册》的要求；理解并掌握安装方法，熟知工艺质量要求等。4.5作业人员施工前必须参加施工前的技术、安全和质量交底活动，并在交底记录上签字。4.6作业人员应严格按照设备图纸、有关规程、规范和作业指导书的要求进行施工。在施工过程中对有疑问或不清楚的地方要及时询问主管技术人员，不得盲目施工。4.7施工过程中的检查、验收项目，施工人员应及时通知，对有记录要求的应做好原始记录交质检员，经工地复核合格后方可通知上级部门验收。5.主要机械及工、器具5.1主要机具配备FZQ1380附壁吊1台安全性能试验合格FZQ2400附壁吊1台安全性能试验合格50吨汽车吊1台安全性能试验合格低驾平板车1辆车况良好液压弯管机1台性能良好电焊机8台安全性能试验合格主要工具和计量器具配备链条葫芦5t12只拉力试验合格链条葫芦3t12只拉力试验合格链条葫芦2t12只拉力试验合格钢卷尺50m1把计量检验合格技术员1名电动磨光机3台安全性能良好钢丝绳若干合格其它施工常用工器具配备齐全，能满足施工需要。计量器具应经校验合格并在有效期内使用。5.3施工用机械及电动工具必须经过安全性能检测合格，确认其机械、电气性能良好方可投入使用，施工用计量器具必须定期进行校验，且在有效期内使用。6.施工前的准备和条件6.1技术准备6.1.1施工图纸供应齐全，图纸会审结束，图纸会审提出的问题已得到解决。技术人员，对各类吹灰器的有关参数、结构及安装程序、方法及要求了解清楚；对其管路的布置、走向了解清楚。6...
