压力容器安装施工方案VIP专享VIP免费

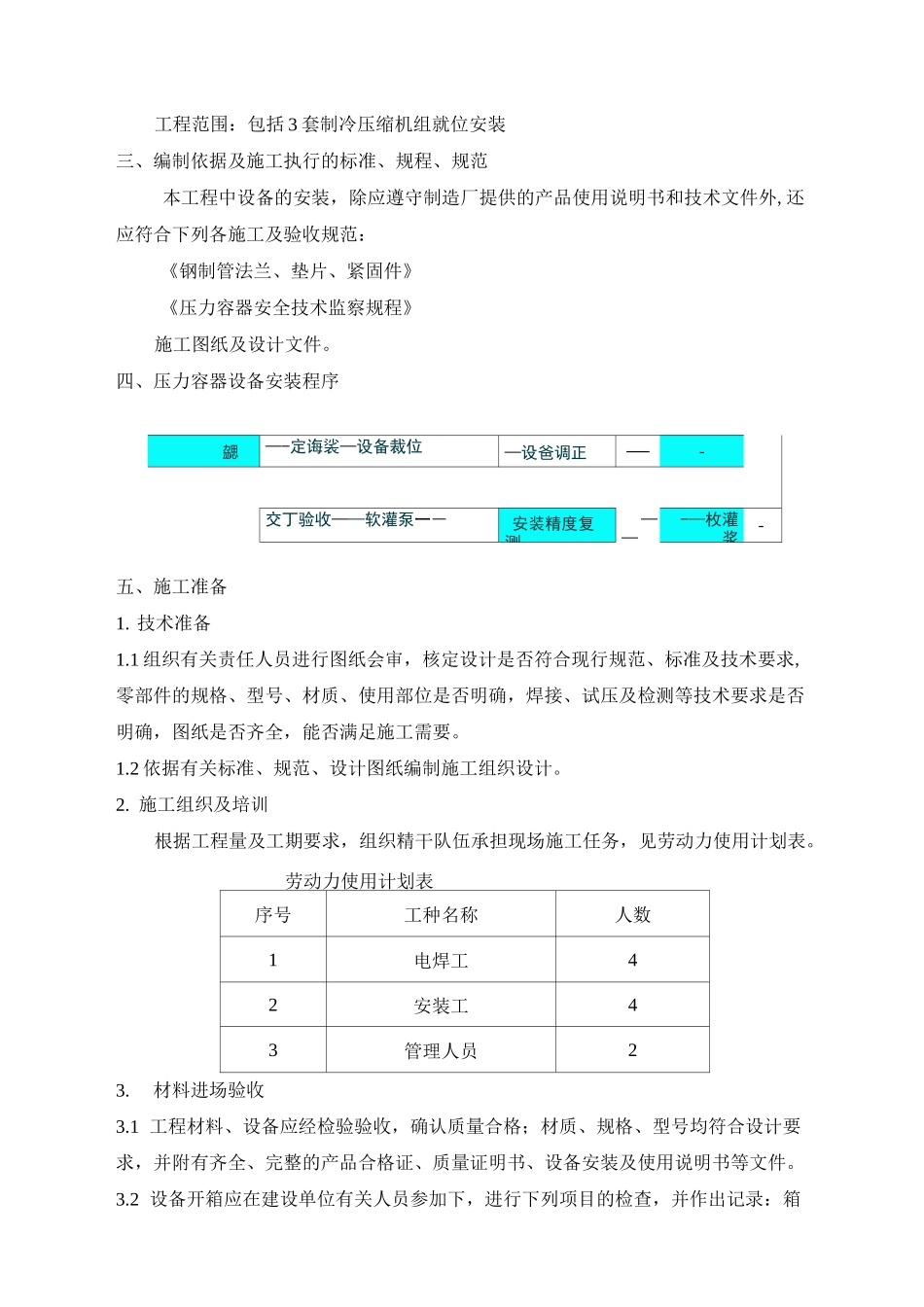

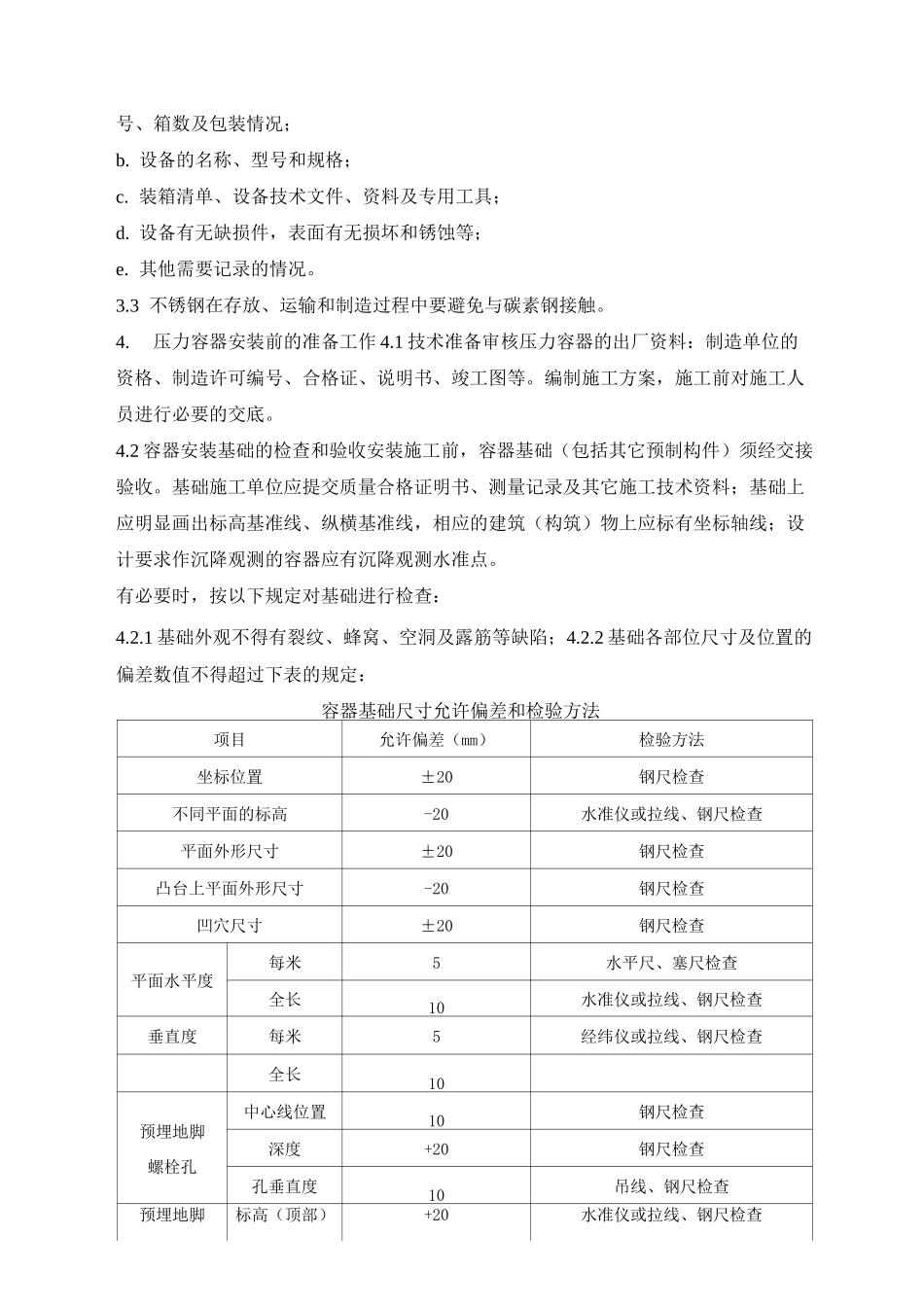

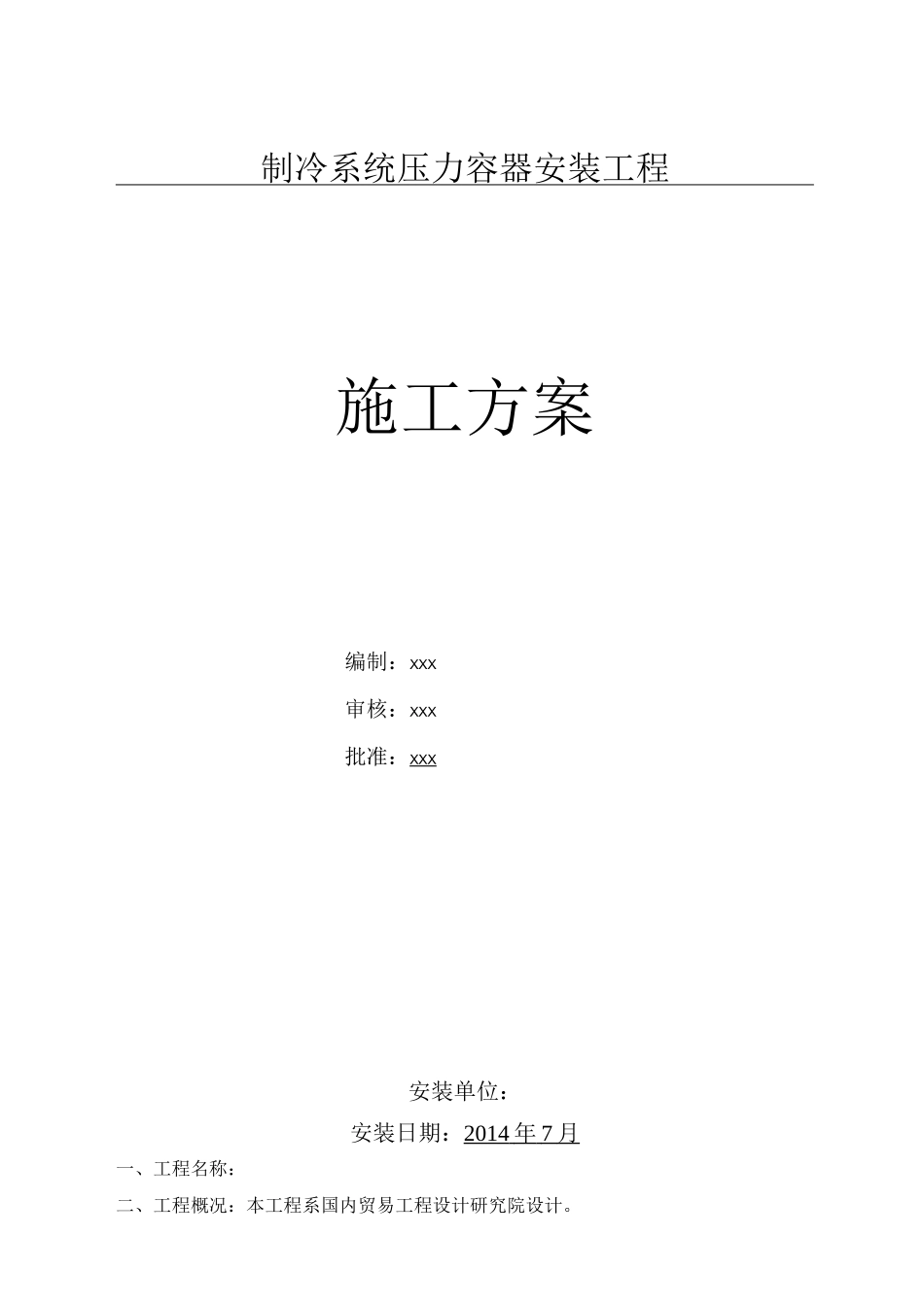

制冷系统压力容器安装工程施工方案编制：XXX审核：XXX批准：XXX安装单位：安装日期：2014年7月一、工程名称：二、工程概况：本工程系国内贸易工程设计研究院设计。工程范围：包括3套制冷压缩机组就位安装三、编制依据及施工执行的标准、规程、规范本工程中设备的安装，除应遵守制造厂提供的产品使用说明书和技术文件外,还应符合下列各施工及验收规范：《钢制管法兰、垫片、紧固件》《压力容器安全技术监察规程》施工图纸及设计文件。四、压力容器设备安装程序勰—-定诲裟—设备裁位—设爸调正―—-交丁验收——软灌泵一―安装精度复测——-—枚灌浆-五、施工准备1.技术准备1.1组织有关责任人员进行图纸会审，核定设计是否符合现行规范、标准及技术要求,零部件的规格、型号、材质、使用部位是否明确，焊接、试压及检测等技术要求是否明确，图纸是否齐全，能否满足施工需要。1.2依据有关标准、规范、设计图纸编制施工组织设计。2.施工组织及培训根据工程量及工期要求，组织精干队伍承担现场施工任务，见劳动力使用计划表。劳动力使用计划表序号工种名称人数1电焊工42安装工43管理人员23.材料进场验收3.1工程材料、设备应经检验验收，确认质量合格；材质、规格、型号均符合设计要求，并附有齐全、完整的产品合格证、质量证明书、设备安装及使用说明书等文件。3.2设备开箱应在建设单位有关人员参加下，进行下列项目的检查，并作出记录：箱号、箱数及包装情况；b.设备的名称、型号和规格；c.装箱清单、设备技术文件、资料及专用工具；d.设备有无缺损件，表面有无损坏和锈蚀等；e.其他需要记录的情况。3.3不锈钢在存放、运输和制造过程中要避免与碳素钢接触。4.压力容器安装前的准备工作4.1技术准备审核压力容器的出厂资料：制造单位的资格、制造许可编号、合格证、说明书、竣工图等。编制施工方案，施工前对施工人员进行必要的交底。4.2容器安装基础的检查和验收安装施工前，容器基础（包括其它预制构件）须经交接验收。基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料；基础上应明显画出标高基准线、纵横基准线，相应的建筑（构筑）物上应标有坐标轴线；设计要求作沉降观测的容器应有沉降观测水准点。有必要时，按以下规定对基础进行检查：4.2.1基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；4.2.2基础各部位尺寸及位置的偏差数值不得超过下表的规定：容器基础尺寸允许偏差和检验方法项目允许偏差（mm）检验方法坐标位置±20钢尺检查不同平面的标高-20水准仪或拉线、钢尺检查平面外形尺寸±20钢尺检查凸台上平面外形尺寸-20钢尺检查凹穴尺寸±20钢尺检查平面水平度每米5水平尺、塞尺检查全长10水准仪或拉线、钢尺检查垂直度每米5经纬仪或拉线、钢尺检查全长10预埋地脚螺栓孔中心线位置10钢尺检查深度+20钢尺检查孔垂直度10吊线、钢尺检查预埋地脚标高（顶部）+20水准仪或拉线、钢尺检查螺栓中心距±2钢尺检查预埋活动地脚螺栓锚板标咼+20水准仪或拉线、钢尺检查中心线位置5钢尺检查带槽锚板平整度5钢尺、塞尺检查带螺纹孔锚板平整度2钢尺、塞尺检查注：检查坐标、中心线位置时，应沿纵、横两个方向测量，并取区中较大值。4.2.3基础混凝土强度应达到设计要求（基础浇灌28天后），基础表面在容器安装前应进行休整。需灌浆抹面时要铲好麻面；基础表面不得有油垢或疏松层；放置垫铁处（至周边50mm）应铲平，铲平部位水平度允许偏差为2mm/m；预留地脚螺栓孔内的杂物应清理干净。4.3安装前现场的准备工作4.3.1保证道路的畅通和足够的容器存放场地；4.3.2确保通水、通气（压缩空气）、通电；4.3.3准备好充足的照明和消防用具；4.3.4做好与土建立体交错施工的隔离措施；4.3.5准备好安装使用的工具、量具和仪表等；4.3.6编制施工方案和计划，经批准后认真执行。4.4容器的验收、清单、检查和保管4.4.1交付安装的容器及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件。4.4.2容器交付验收应在有关人员的参加下，对照箱单及图样，逐项检查清点，并填写“设备验收、清点记录”。内容应包括：箱号、箱数及包装情况；容器名称、类别、型号及规格；容器外形尺寸及...
