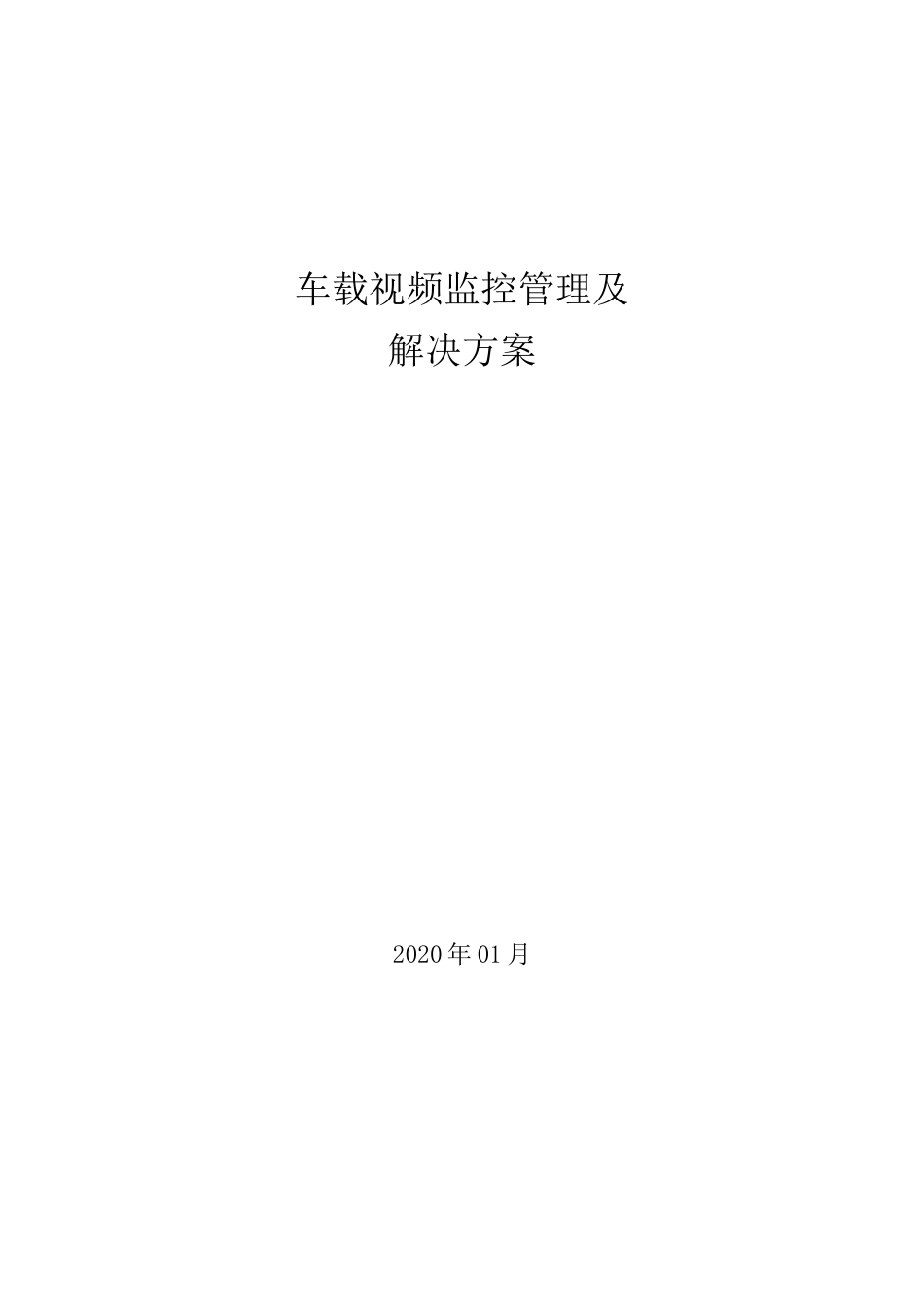

车载视频监控管理及解决方案2020年01月一、需求分析运输车辆信息GPS/北斗监控管理系统集GPS/北斗双模定位技术、4G通信网络技术、GIS地理信息技术、网络技术、图形图像传输技术、超声波油耗技术等高科技技术，通过对道路运输车辆的动态位置信息的采集、对前面路面和邮箱位置实时视频数据采集、油耗数据的采集等信息收集，通过各类信息的发布等手段,实现道路运输车辆的实时监控和调度、车内实时图像传输、油料监控等功能，同时监控中心可对与正处于超速等不良驾驶行为情况的车辆实施报警功能，从而降低交通事故的发生率，提高道路运输安全生产，达到运营的高效性、智能化、安全性。提高对管理部门监督驾驶员超速行车、疲劳驾驶、油耗监测等管理方法提高道路运输生产组织水平等具有积极的辅助管理作用。二、系统概述运输车辆管理需求分析，并结合现在比较成熟的GPS/北斗技术、无线通信技术、视频处理技术、互联网技术和计算机技术等，为道路运输车辆量身定制的管理系统道路运输车辆信息GPS/北斗监控管理系统和车辆油耗监测两套系统，将对贵单位道路运输车辆管理发挥积极影响。系统拓扑结构如下：三、视频监控系统3.1车载视频主机车载视频监控终端(汽车行驶记录仪)采用符合标准单DIN结构设计。功能集行业最全，支持音视频录像、行驶数据记录、IC卡登签、数据打印、实时监控等功能。车载视频监控终端符合部标北斗协议(JT/T794-2011、JT/T808-2011)、国标协议(GB/T19056-2012)、部标视频协议(JT/T1076-2016、JT/T1078-2016)等国家相关政策标准，支持与第三方平台无缝对接。可适用于两客一危、货运车、出租车、网约车、校车、押运车等车辆行业监管需求。3・2主机功能>3.2.1符合国家相关政策标准：部标北斗协议(JT/T794-2011、JT/T808-2011)、国标协议(GB/T19056-2012)、部标视频协议(JT/T1076-2016、JT/T1078-2016)>3.2.2可支持8路720P或4路1080P高清视频实时存储与上传。>3.2.3可支持内置打印机。>3.2.4可支持远程对讲。>3.2.5可同时支持1块2.5寸硬盘(固态/机械)和2张SD卡循环存储>3.2.6内置行驶记录仪，即汽车“黑匣子”。对事故责任判定提供重要依据。产品品牌及标准产品名称：车载视频监控终端产品型号：BSJ-GF06产品尺寸：L188mm*W172mm*H58.5mm执行标准：GB/T19056-2012、JT/T794-2011、JT/T1076-2016、JT/T1078-20163.3产品配置清单表1标配清单序号名称数量单位备注1主机1台2电源线1束3视频线2束限硬盘版4音频转换线1束5AV视频线1束6GPS定位天线1条74G通讯天线1条8TTS喇叭1个9彩色IC卡/红1张10电源钥匙1个11铁支架1对L型12铁支架螺丝8颗13说明书、保修卡、合格证1本14中性包装盒1套3.4产品详细参数技术指标技术项技术指标操作系统操作系统Linux控制模式面板按键，网络，手机App视频标清输入8路D1（硬盘版）4路D1（SD卡版）AHD720P8路720P（硬盘版）二选一AHD1080P4路1080P（硬盘版）IPC1路输出1路CVBS视频信号PAL音频输入取大9路音频（硬盘版）输出1路音频显示显示分割电平：2Vpp输入阻抗：9.4kQ屏幕显示1/2/4/6/8/9画面显示录像视音频压缩格式视频H.264,音频ADPCM、g726、g711（默认g711）图像分辨率CIF、HD1、D1、720P、1080P录像模式开机/手动/定时/计划/报警录像事件实时录像支持ACC关延时录像延时参数范围：10-65535S,默认300秒镜像录像支持报警录像支持备份录像支持回放回放通道支持本地多通道同步回放，PC软件远程单通道回放浏览模式时间，通道网络2G/3G/4GLTEFDD:B1/B3/B5/B8LTETDD:B38/B39/B40/B41WCDMA:B1/B8TD-SCDMA:B34/B39CDMA:BC0GSM:900/1800MHzWIFI802.11b/g/n/（选配）存储SD双SD卡（单卡最大支持128G）硬盘支持1个硬盘，硬盘容量最大可至2T（硬盘版）1.4接口特性接口特性接品说明接口USB接口用于行驶记录仪数据导出、录像备份、USB鼠标、USB式WiFi透传口接载重传感器/LED广告屏/计价器等外设串口接油杆/刷卡器等外设RS485接指纹仪/云台等外设CAN接口CAN数据米集SPK/TTS对讲通话、TTS语音播报SIM卡单卡（用于GPS数据上传和视频数据传输）网口/USBIPC扩展DB9串口用于事故疑点数据导出DSM、ADAS主动安全系统摄像头接口选配司机登签IC卡司机登签卡AV视频信号CVBS视频...
