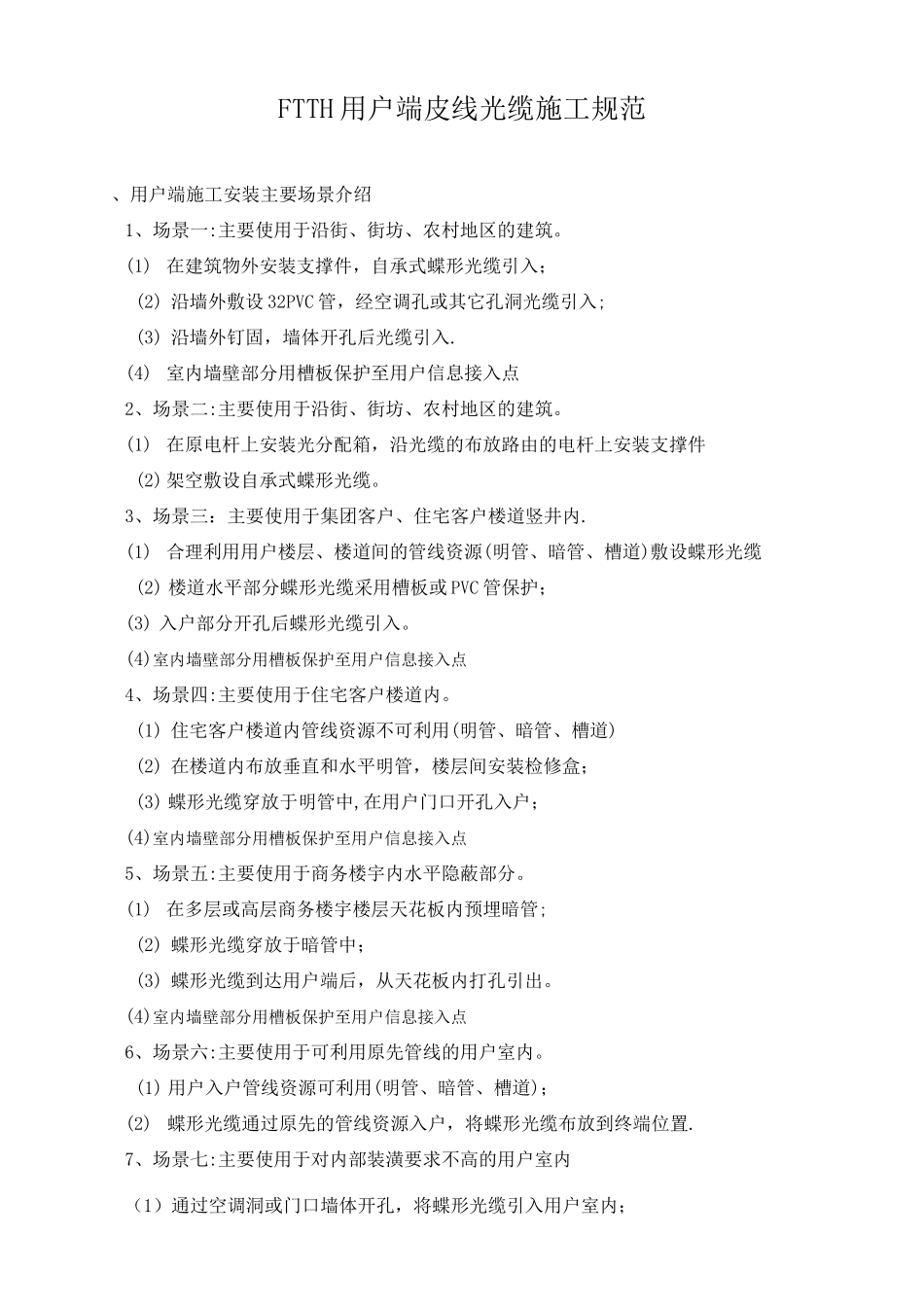

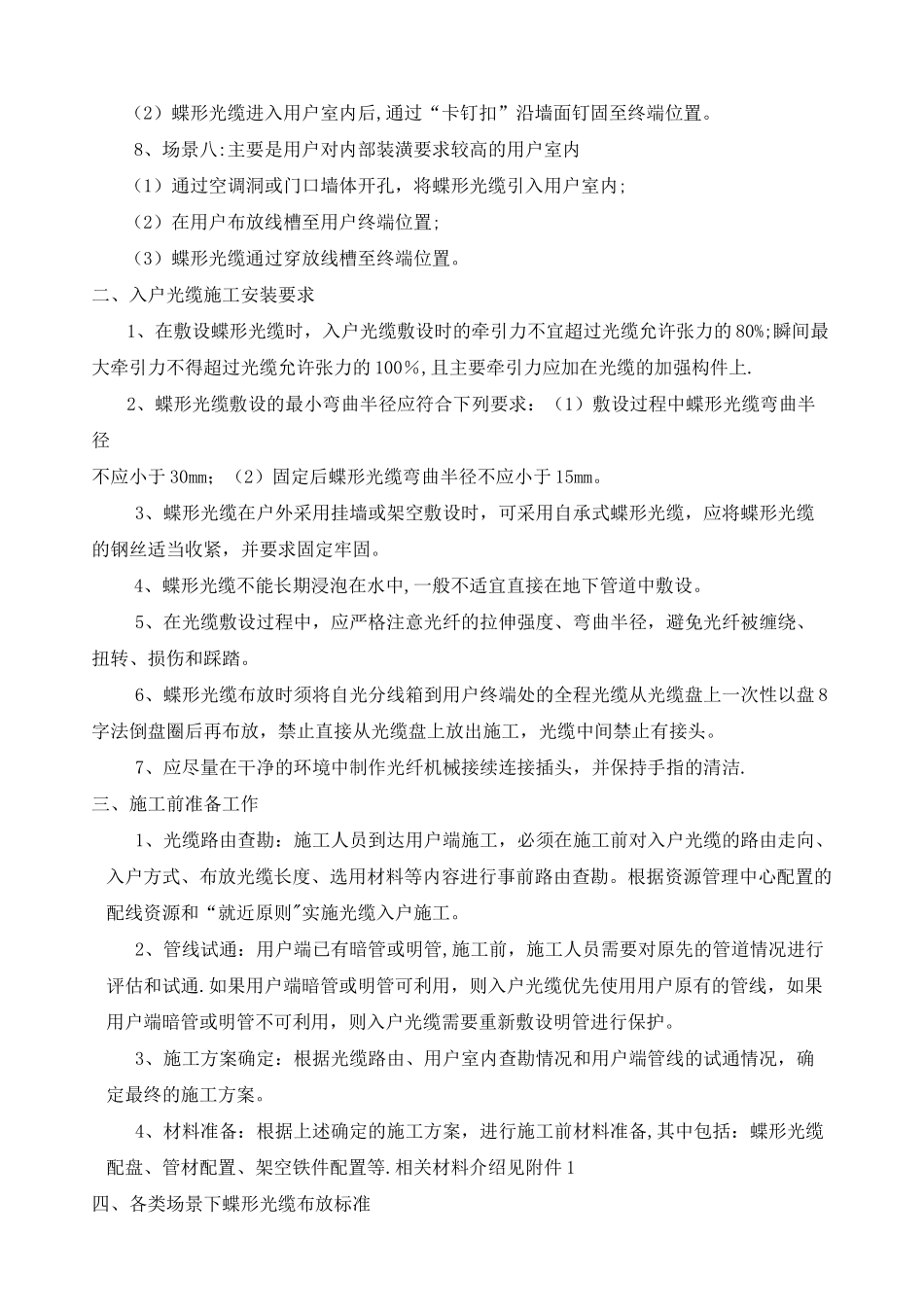

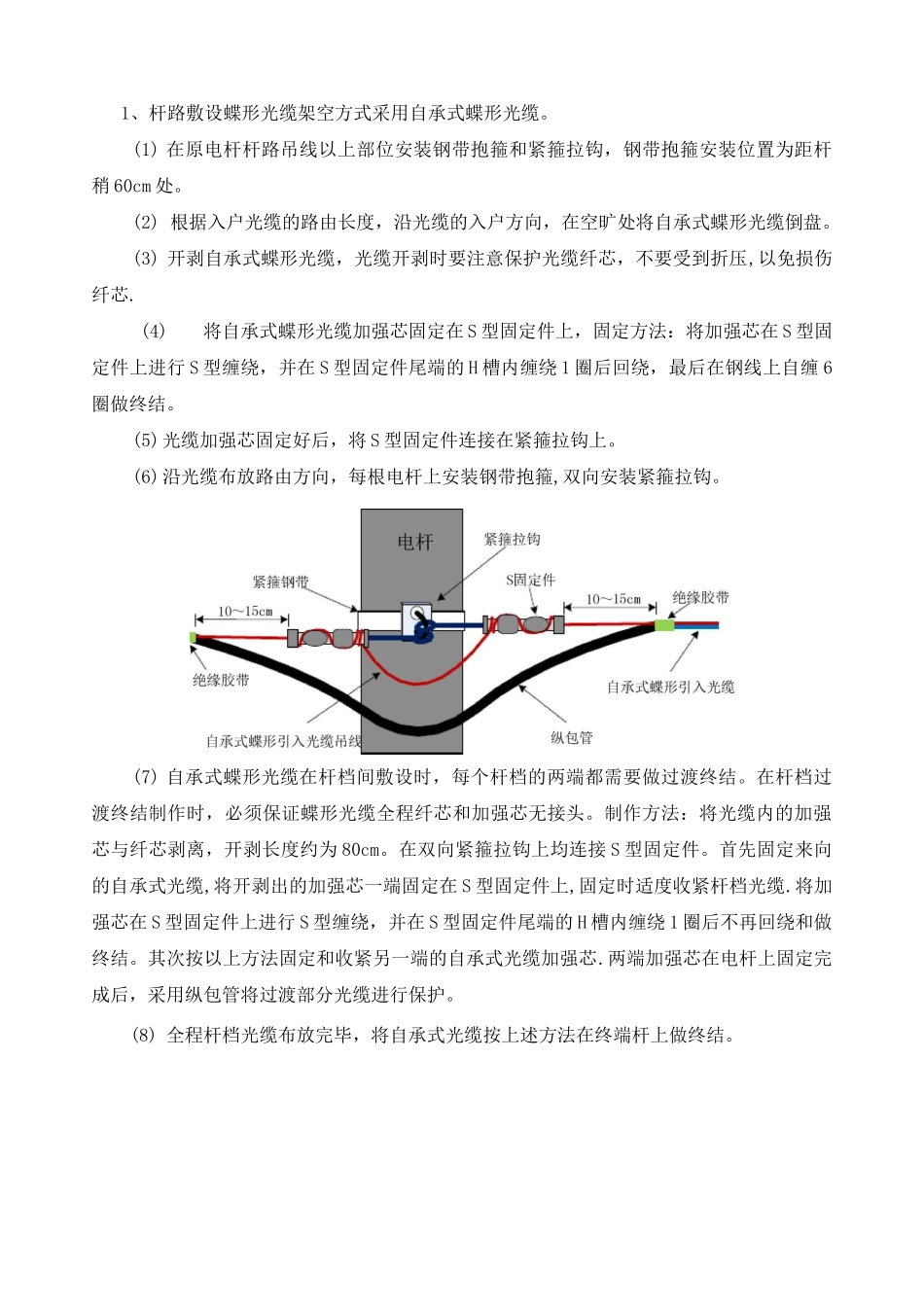

FTTH用户端皮线光缆施工规范、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入;(3)沿墙外钉固，墙体开孔后光缆引入.(4)室内墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件(2)架空敷设自承式蝶形光缆。3、场景三：主要使用于集团客户、住宅客户楼道竖井内.(1)合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆(2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道内。(1)住宅客户楼道内管线资源不可利用(明管、暗管、槽道)(2)在楼道内布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中,在用户门口开孔入户；(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇内水平隐蔽部分。(1)在多层或高层商务楼宇楼层天花板内预埋暗管;(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板内打孔引出。(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室内。(1)用户入户管线资源可利用(明管、暗管、槽道)；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置.7、场景七:主要使用于对内部装潢要求不高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；（2）蝶形光缆进入用户室内后,通过“卡钉扣”沿墙面钉固至终端位置。8、场景八:主要是用户对内部装潢要求较高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内;（2）在用户布放线槽至用户终端位置;（3）蝶形光缆通过穿放线槽至终端位置。二、入户光缆施工安装要求1、在敷设蝶形光缆时，入户光缆敷设时的牵引力不宜超过光缆允许张力的80%;瞬间最大牵引力不得超过光缆允许张力的100％,且主要牵引力应加在光缆的加强构件上.2、蝶形光缆敷设的最小弯曲半径应符合下列要求：（1）敷设过程中蝶形光缆弯曲半径不应小于30mm；（2）固定后蝶形光缆弯曲半径不应小于15mm。3、蝶形光缆在户外采用挂墙或架空敷设时，可采用自承式蝶形光缆，应将蝶形光缆的钢丝适当收紧，并要求固定牢固。4、蝶形光缆不能长期浸泡在水中,一般不适宜直接在地下管道中敷设。5、在光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。6、蝶形光缆布放时须将自光分线箱到用户终端处的全程光缆从光缆盘上一次性以盘8字法倒盘圈后再布放，禁止直接从光缆盘上放出施工，光缆中间禁止有接头。7、应尽量在干净的环境中制作光纤机械接续连接插头，并保持手指的清洁.三、施工前准备工作1、光缆路由查勘：施工人员到达用户端施工，必须在施工前对入户光缆的路由走向、入户方式、布放光缆长度、选用材料等内容进行事前路由查勘。根据资源管理中心配置的配线资源和“就近原则"实施光缆入户施工。2、管线试通：用户端已有暗管或明管,施工前，施工人员需要对原先的管道情况进行评估和试通.如果用户端暗管或明管可利用，则入户光缆优先使用用户原有的管线，如果用户端暗管或明管不可利用，则入户光缆需要重新敷设明管进行保护。3、施工方案确定：根据光缆路由、用户室内查勘情况和用户端管线的试通情况，确定最终的施工方案。4、材料准备：根据上述确定的施工方案，进行施工前材料准备,其中包括：蝶形光缆配盘、管材配置、架空铁件配置等.相关材料介绍见附件1四、各类场景下蝶形光缆布放标准1、杆路敷设蝶形光缆架空方式采用自承式蝶形光缆。(1)在原电杆杆路吊线以上部位安装钢带抱箍和紧箍拉钩，钢带抱箍安装位置为距杆稍60cm处。(2)根据入户光缆的路由长度，沿光缆的入户方向，在空旷处将自承式蝶形光缆倒盘。(3)开剥自承式蝶形光缆，光缆开剥时要注意保护光缆纤芯，不要受到折压,以免损伤纤芯.(4)将自承式蝶形光缆加强芯固定在S型固定件上，固定方法：将加强...
