水力机组辅助设备考试重点完全归纳总结VIP免费

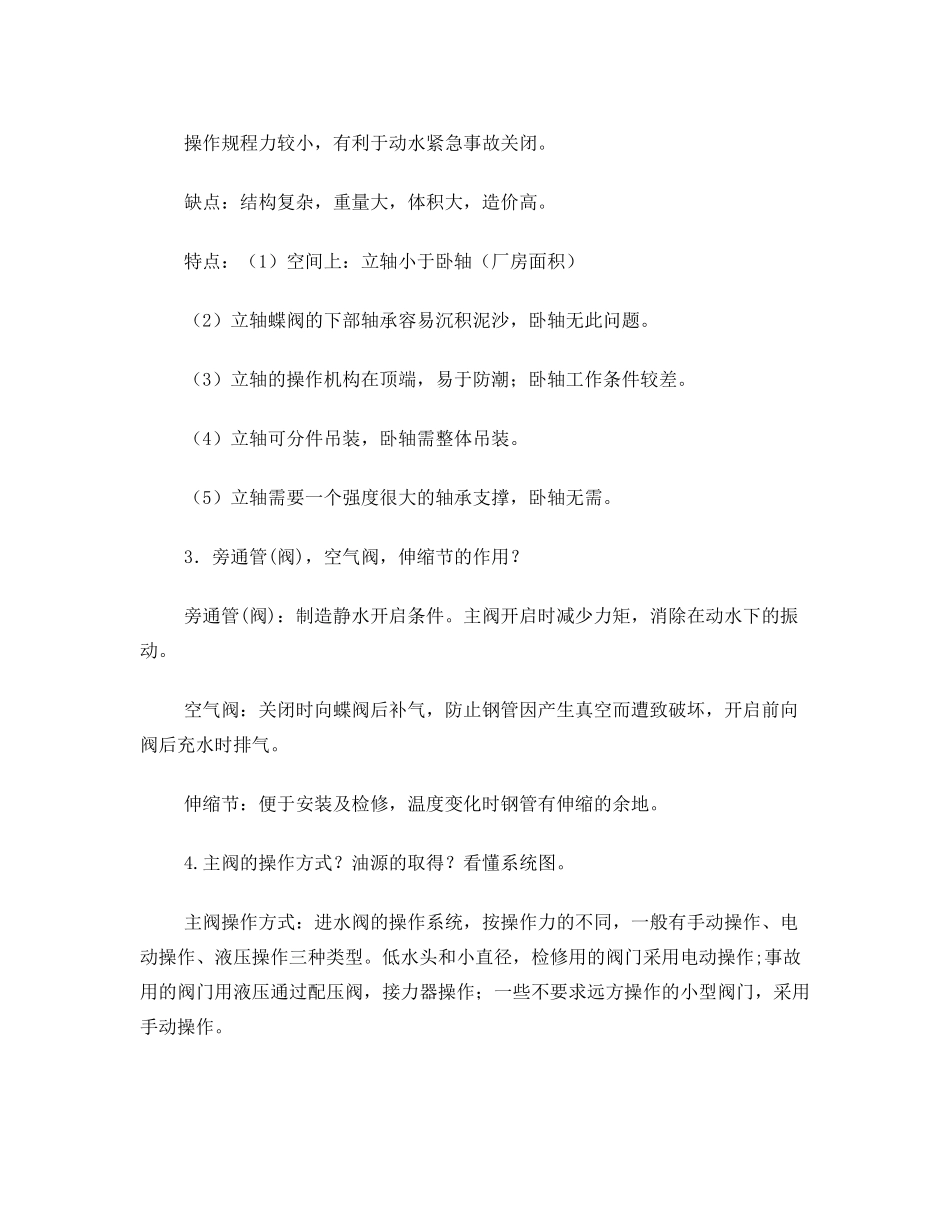

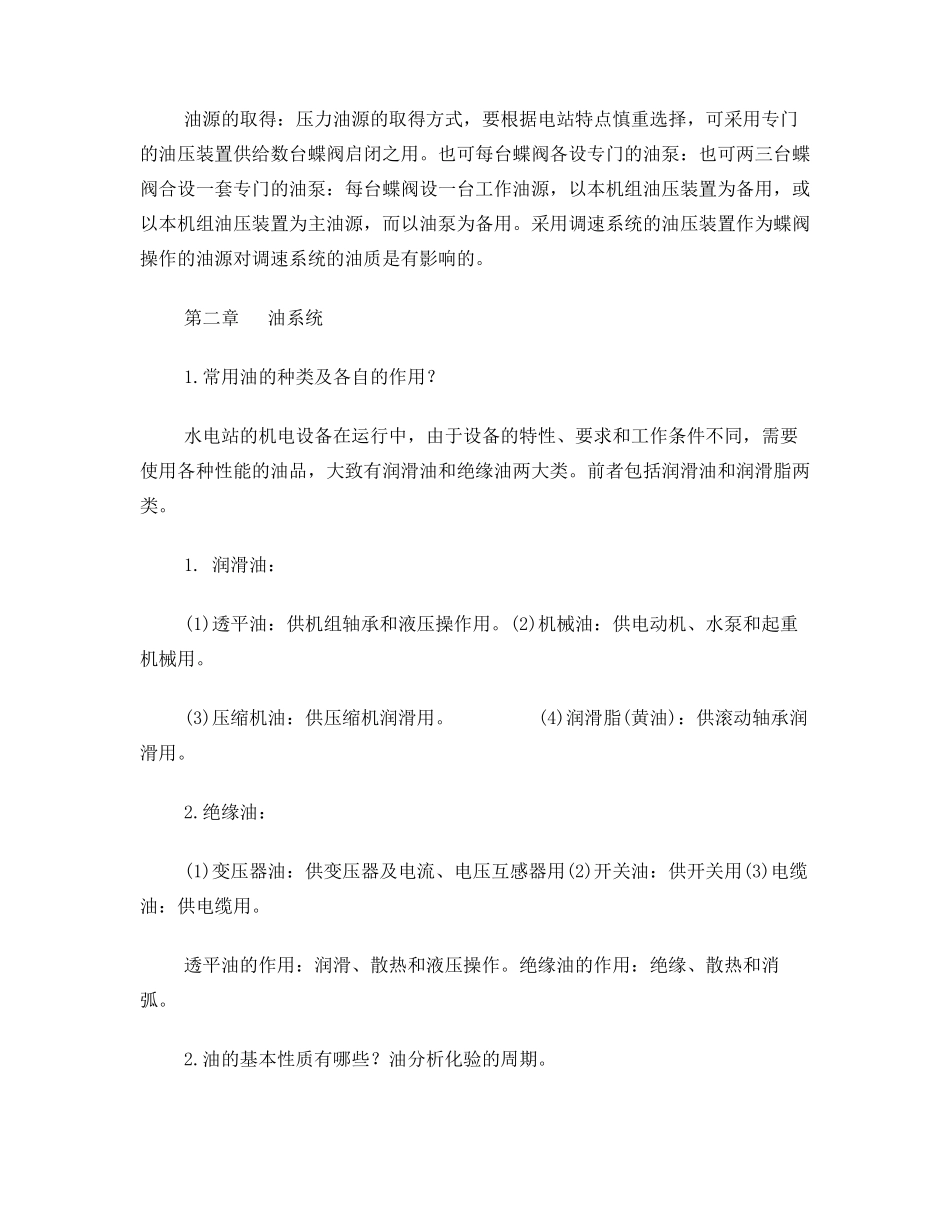

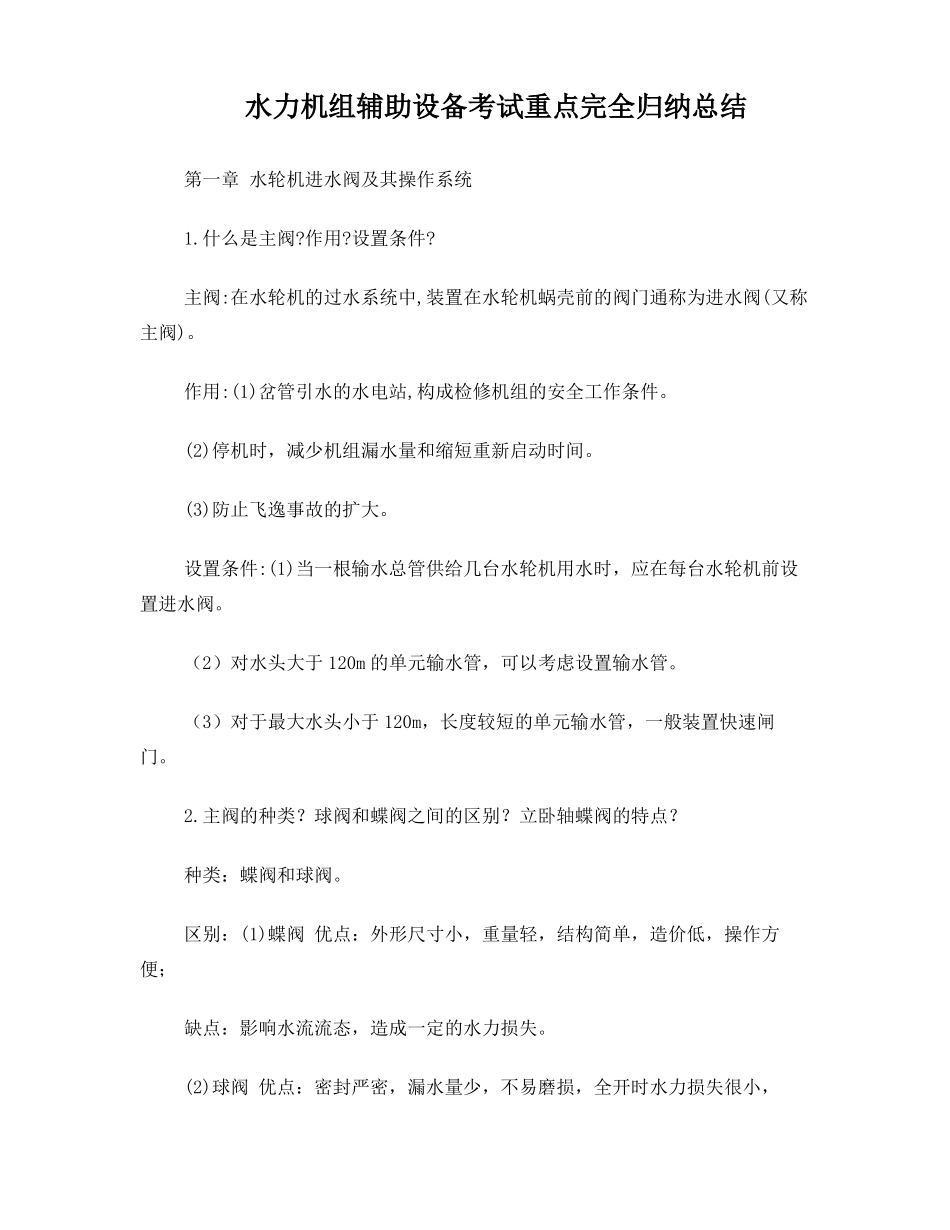

水力机组辅助设备考试重点完全归纳总结第一章水轮机进水阀及其操作系统1.什么是主阀?作用?设置条件?主阀:在水轮机的过水系统中,装置在水轮机蜗壳前的阀门通称为进水阀(又称主阀)。作用:(1)岔管引水的水电站,构成检修机组的安全工作条件。(2)停机时，减少机组漏水量和缩短重新启动时间。(3)防止飞逸事故的扩大。设置条件:(1)当一根输水总管供给几台水轮机用水时，应在每台水轮机前设置进水阀。（2）对水头大于120m的单元输水管，可以考虑设置输水管。（3）对于最大水头小于120m，长度较短的单元输水管，一般装置快速闸门。2.主阀的种类？球阀和蝶阀之间的区别？立卧轴蝶阀的特点？种类：蝶阀和球阀。区别：(1)蝶阀优点：外形尺寸小，重量轻，结构简单，造价低，操作方便；缺点：影响水流流态，造成一定的水力损失。(2)球阀优点：密封严密，漏水量少，不易磨损，全开时水力损失很小，操作规程力较小，有利于动水紧急事故关闭。缺点：结构复杂，重量大，体积大，造价高。特点：（1）空间上：立轴小于卧轴（厂房面积）（2）立轴蝶阀的下部轴承容易沉积泥沙，卧轴无此问题。（3）立轴的操作机构在顶端，易于防潮；卧轴工作条件较差。（4）立轴可分件吊装，卧轴需整体吊装。（5）立轴需要一个强度很大的轴承支撑，卧轴无需。3．旁通管(阀)，空气阀，伸缩节的作用？旁通管(阀)：制造静水开启条件。主阀开启时减少力矩，消除在动水下的振动。空气阀：关闭时向蝶阀后补气，防止钢管因产生真空而遭致破坏，开启前向阀后充水时排气。伸缩节：便于安装及检修，温度变化时钢管有伸缩的余地。4.主阀的操作方式？油源的取得？看懂系统图。主阀操作方式：进水阀的操作系统，按操作力的不同，一般有手动操作、电动操作、液压操作三种类型。低水头和小直径，检修用的阀门采用电动操作;事故用的阀门用液压通过配压阀，接力器操作；一些不要求远方操作的小型阀门，采用手动操作。油源的取得：压力油源的取得方式，要根据电站特点慎重选择，可采用专门的油压装置供给数台蝶阀启闭之用。也可每台蝶阀各设专门的油泵：也可两三台蝶阀合设一套专门的油泵：每台蝶阀设一台工作油源，以本机组油压装置为备用，或以本机组油压装置为主油源，而以油泵为备用。采用调速系统的油压装置作为蝶阀操作的油源对调速系统的油质是有影响的。第二章油系统1.常用油的种类及各自的作用？水电站的机电设备在运行中，由于设备的特性、要求和工作条件不同，需要使用各种性能的油品，大致有润滑油和绝缘油两大类。前者包括润滑油和润滑脂两类。1.润滑油：(1)透平油：供机组轴承和液压操作用。(2)机械油：供电动机、水泵和起重机械用。(3)压缩机油：供压缩机润滑用。(4)润滑脂(黄油)：供滚动轴承润滑用。2.绝缘油：(1)变压器油：供变压器及电流、电压互感器用(2)开关油：供开关用(3)电缆油：供电缆用。透平油的作用：润滑、散热和液压操作。绝缘油的作用：绝缘、散热和消弧。2.油的基本性质有哪些？油分析化验的周期。油的基本性质：分为物理，化学，电气性质和安定性。物理性质：粘度，闪点，凝固点，透明度，水分，机械杂质和灰分含量。化学：酸值，水溶性酸或碱，苛性钠抽出物。电气：绝缘强度，介质损失角。安定性：抗氧化性，抗乳化性。油分析化验的周期：运行一个月内，十天一次；一个月后，15天一次.3.油的劣化？污油和废油的区别？加速油劣化的原因。油的劣化：油在贮存或使用一段时间后，原有性质发生变化，影响其使用的现象。污，废油区别：两者被污染的程度不同，污油经机械净化仍可使用，废油只能通过油的再生。促使油加速氧化的因素：(1)水份(2)温度(3)空气(4)天然光线(5)电流(6)其它因素如金属的氧化作用等。4．油净化处理的方法？用到的设备，工作原理，特点？油的净化处理方法：1.沉清：让油在油槽内长期处于静止状态，比重较大的水和机械杂质便沉到底部。此方法简单，对油质没有伤害，但不能除去全部的水分和杂质。2.压力过滤：利用压力机把油加压使之通过具有吸收水分阻止脏物的滤过层,来达到净化油的目的。压力过滤的设备是压滤机。压力滤油机能过滤油中的杂质和微量水分。水分较少而杂质较多时，必须先由真...
