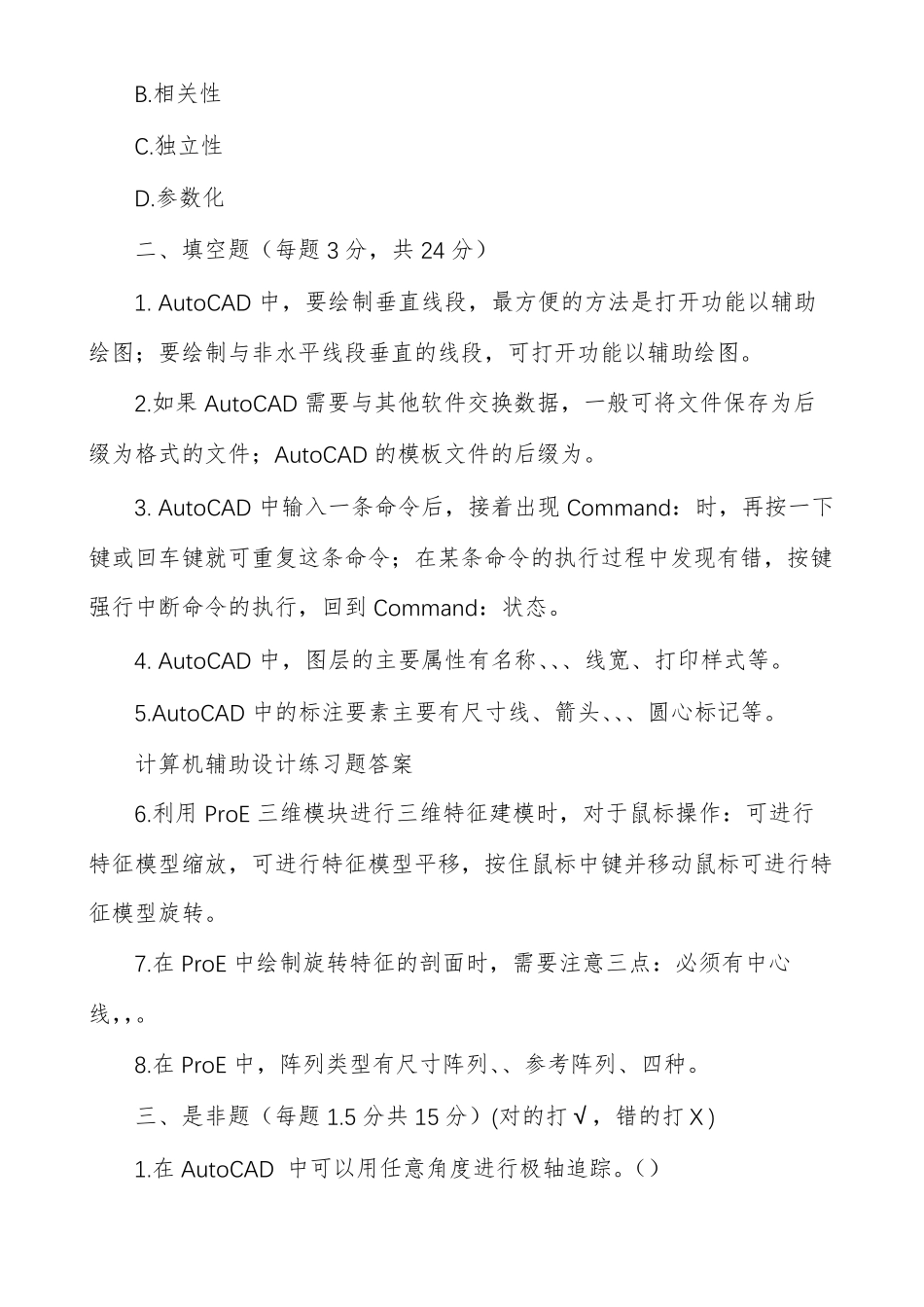

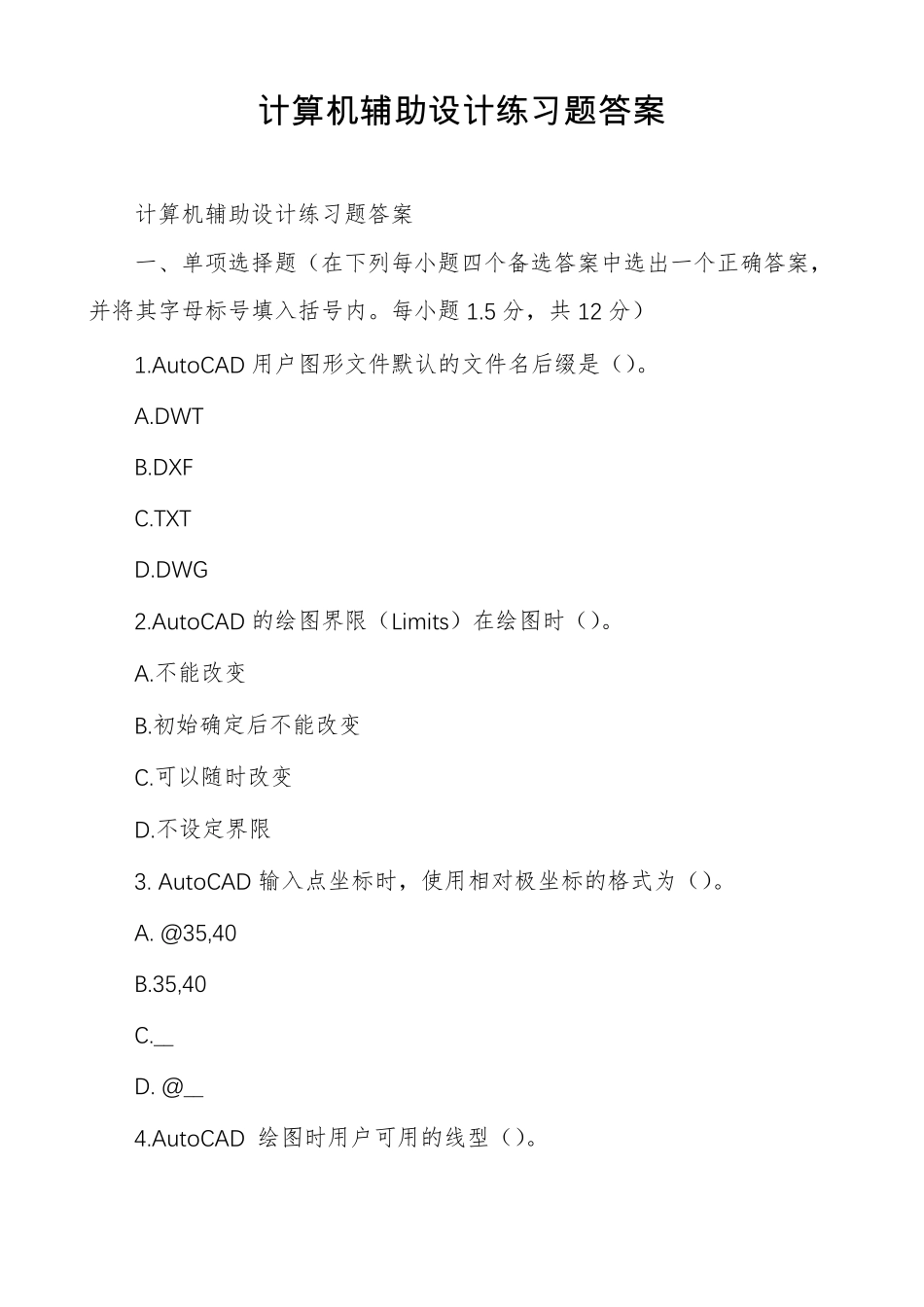

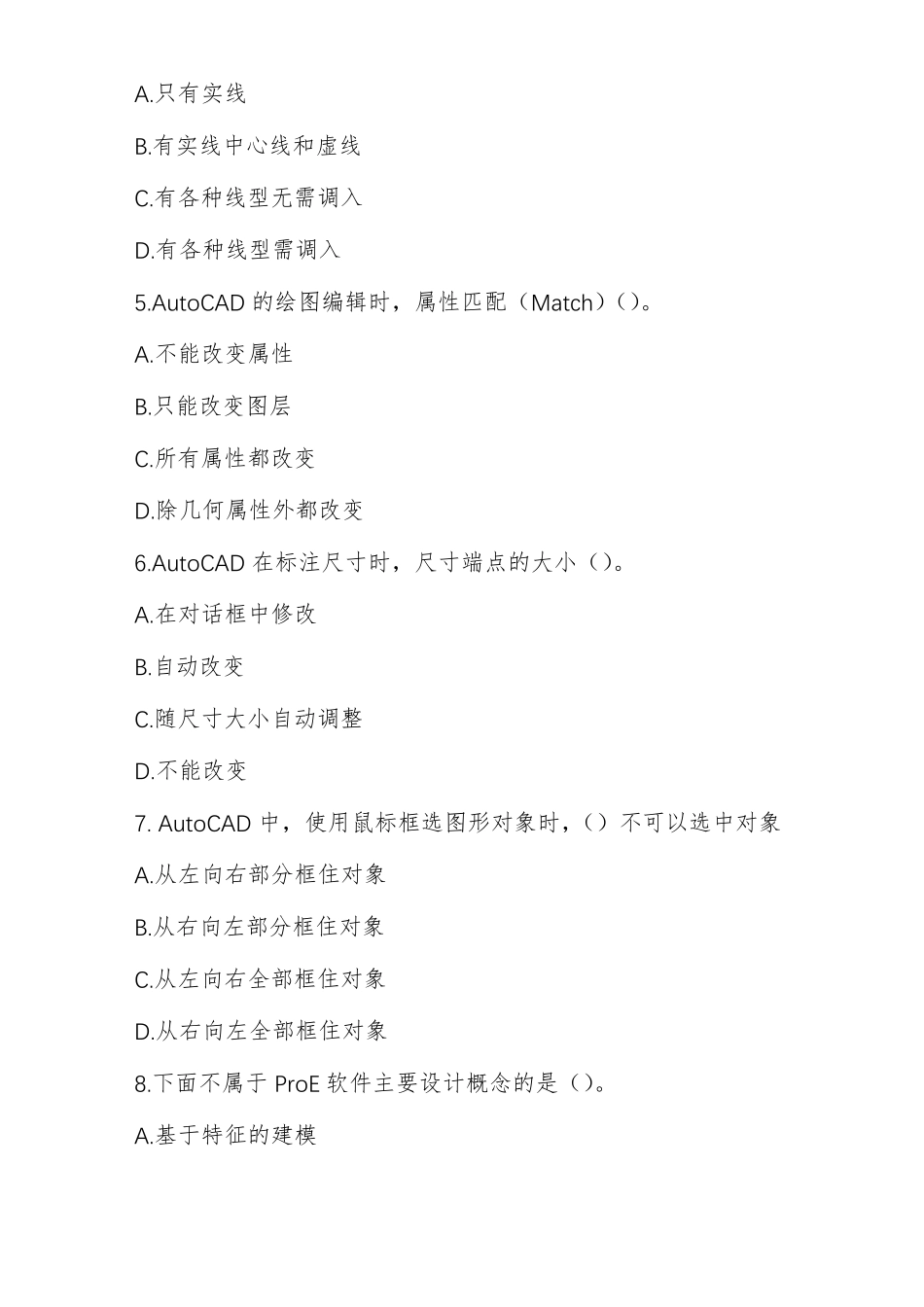

计算机辅助设计练习题答案计算机辅助设计练习题答案一、单项选择题（在下列每小题四个备选答案中选出一个正确答案，并将其字母标号填入括号内。每小题1.5分，共12分）1.AutoCAD用户图形文件默认的文件名后缀是（）。A.DWTB.DXFC.TXTD.DWG2.AutoCAD的绘图界限（Limits）在绘图时（）。A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限3.AutoCAD输入点坐标时，使用相对极坐标的格式为（）A.@35,40B.35,40C.__D.@__4.AutoCAD绘图时用户可用的线型（）。。A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入5.AutoCAD的绘图编辑时，属性匹配（Match）（）。A.不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变6.AutoCAD在标注尺寸时，尺寸端点的大小（）。A.在对话框中修改B.自动改变C.随尺寸大小自动调整D.不能改变7.AutoCAD中，使用鼠标框选图形对象时，（）不可以选中对象A.从左向右部分框住对象B.从右向左部分框住对象C.从左向右全部框住对象D.从右向左全部框住对象8.下面不属于ProE软件主要设计概念的是（）。A.基于特征的建模B.相关性C.独立性D.参数化二、填空题（每题3分，共24分）1.AutoCAD中，要绘制垂直线段，最方便的方法是打开功能以辅助绘图；要绘制与非水平线段垂直的线段，可打开功能以辅助绘图。2.如果AutoCAD需要与其他软件交换数据，一般可将文件保存为后缀为格式的文件；AutoCAD的模板文件的后缀为。3.AutoCAD中输入一条命令后，接着出现Command：时，再按一下键或回车键就可重复这条命令；在某条命令的执行过程中发现有错，按键强行中断命令的执行，回到Command：状态。4.AutoCAD中，图层的主要属性有名称、、、线宽、打印样式等。5.AutoCAD中的标注要素主要有尺寸线、箭头、、、圆心标记等。计算机辅助设计练习题答案6.利用ProE三维模块进行三维特征建模时，对于鼠标操作：可进行特征模型缩放，可进行特征模型平移，按住鼠标中键并移动鼠标可进行特征模型旋转。7.在ProE中绘制旋转特征的剖面时，需要注意三点：必须有中心线，，。8.在ProE中，阵列类型有尺寸阵列、、参考阵列、四种。三、是非题（每题1.5分共15分）(对的打√，错的打Ⅹ)1.在AutoCAD中可以用任意角度进行极轴追踪。（）2.在AutoCAD中打开捕捉模式后，鼠标只能沿着栅格跳动。（）3.在AutoCAD中，栅格与捕捉两者的间距不是对应的关系，但是为了使用方便，经常设置成一致的。（）4.AutoCAD中可以在其它命令运行中使用的命令叫透明命令。（）5.AutoCAD画线（Line）命令是一个连续命令。（）6.AutoCAD在一个图层上只能有一种颜色。（）7.AutoCAD平移命令可以改变实际图形大小。（）8.ProE中壳命令可以删除或增加材料。（）9.ProE中，倒圆角使倒圆角相邻的两个平面之间形成不变半径的圆角平滑过渡。（）10.ProE中，创建拔模特征时，可在不同曲面上进行不同角度的拔模，但是同一曲面上的角度不能变化。（）五、简答题1.简述AutoCAD复制（Copy）命令的使用方法。单击“菜单浏览器”，在弹出的菜单中选择“修改”-“复制”命令，或在“功能区”选项板中选择“常用”选项卡，在修改面板中单击“复制”按钮，可以对已有的对象复制出副本，并放置到指定位置。执行该命令是，需要选择要复制的对象，如果只需创建一个副本，直接指定位移的基点和位移矢量，如果需要创建多个副本，而复制模式为单个时，输入M，设置复制模式为多个，然后通过连续指定位移的第二点来创建该对象的其他副本。2.简述AutoCAD几种创建点的命令及其使用方法。3.简述AutoCAD中如何快速选择对象。在AutoCAD2022年中，当用户需要选择具有某些共同特性的对象时，可利用【快速选择】对话框，在其中根据对象的图层、线型、颜色、图案填充等特性和类型，创建选择集。选择|【快速选择】命令，可打开【快速选择】对话框。注意：只有在选择了【如何应用】选项组中的【包括在新选择集中】单选按钮，并且【附加到当前选择集，复选框未被选中时，【选择对象】按钮才可用。计算机辅助设计练习题答案4.简述AutoCAD中如何查看、修改和复制对象的特性。使用COPY命令复制对象，“修改”工具栏―“复制”或者在...
