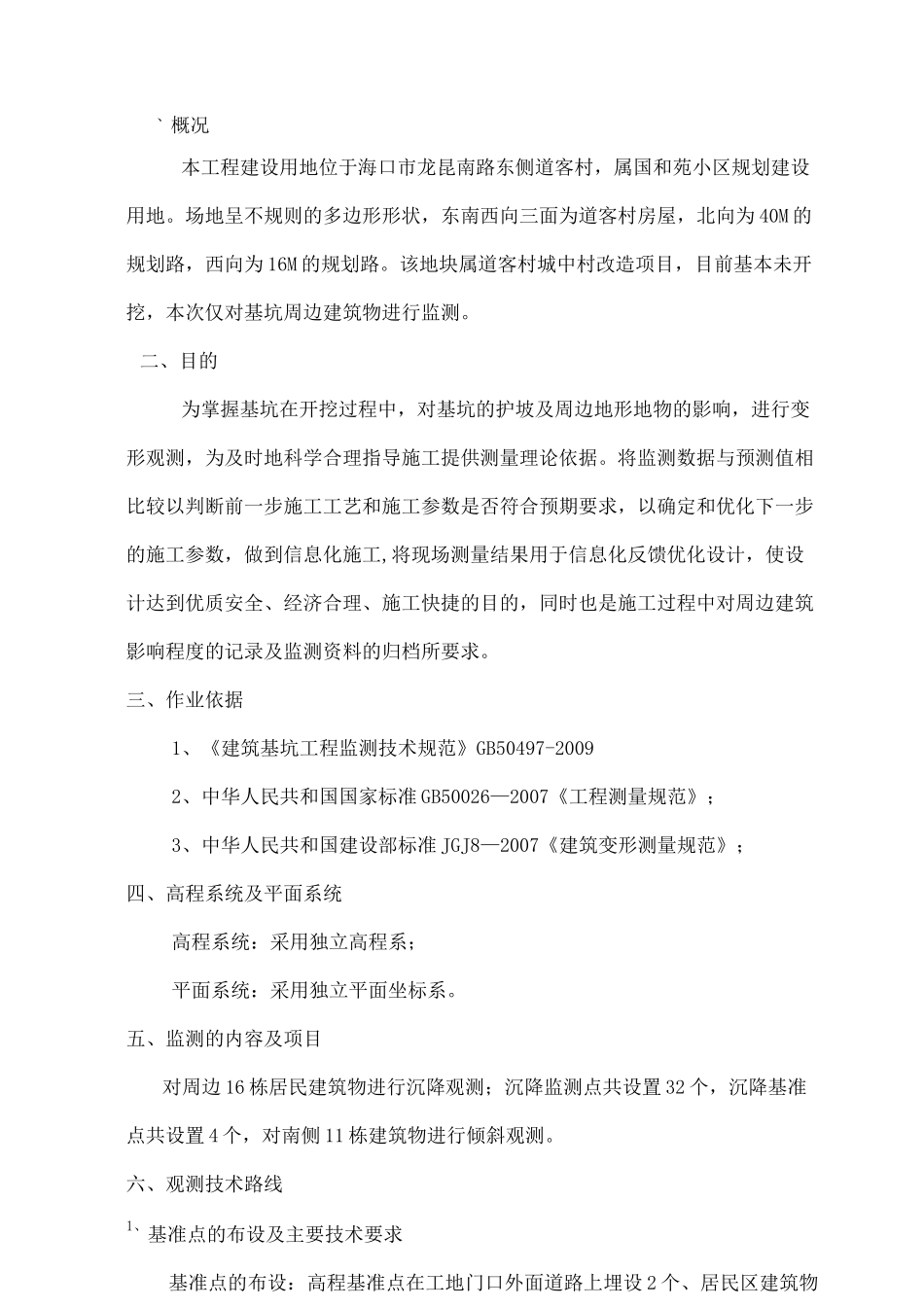

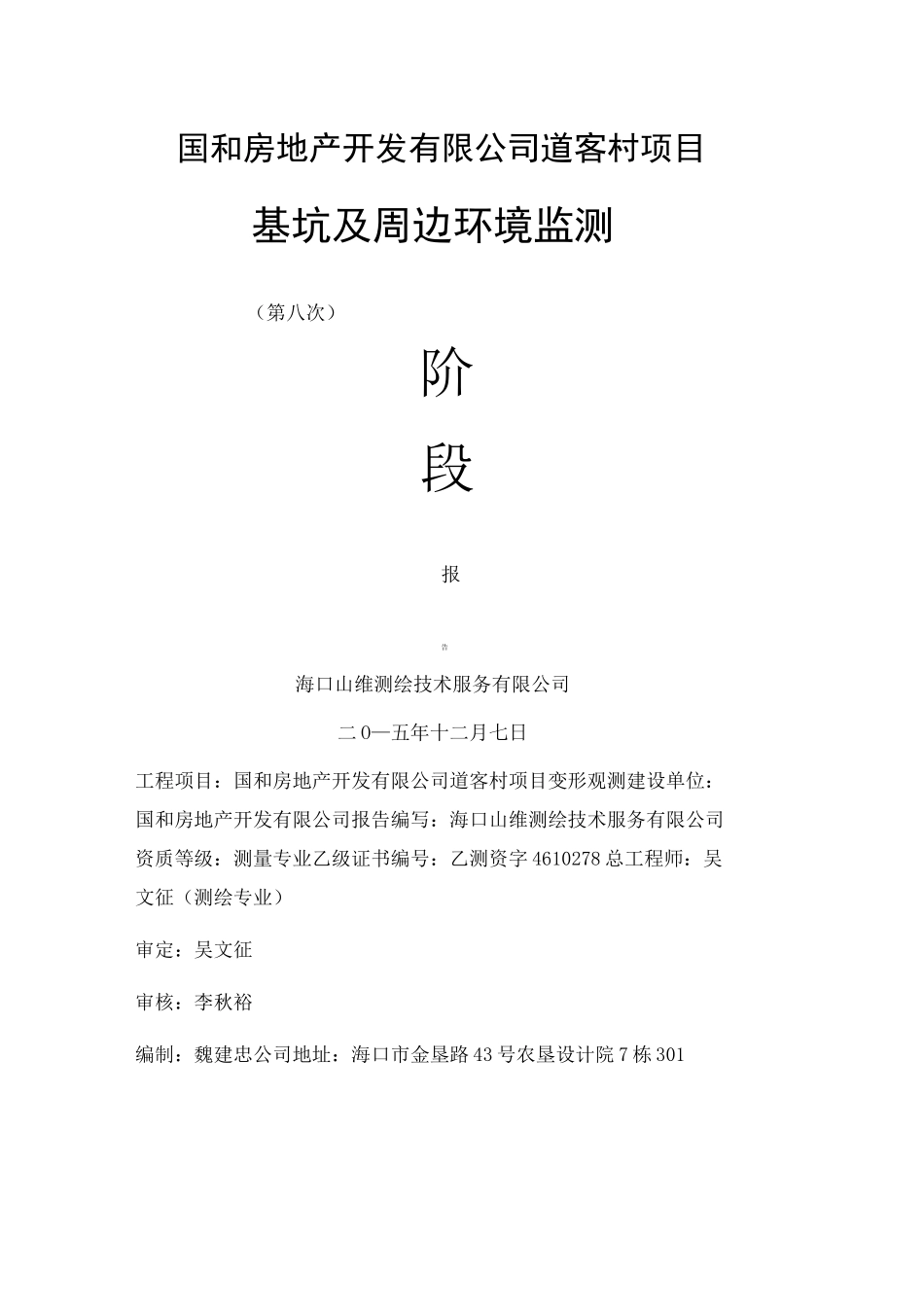

国和房地产开发有限公司道客村项目基坑及周边环境监测（第八次）阶段报告海口山维测绘技术服务有限公司二O—五年十二月七日工程项目：国和房地产开发有限公司道客村项目变形观测建设单位：国和房地产开发有限公司报告编写：海口山维测绘技术服务有限公司资质等级：测量专业乙级证书编号：乙测资字4610278总工程师：吴文征（测绘专业）审定：吴文征审核：李秋裕编制：魏建忠公司地址：海口市金垦路43号农垦设计院7栋301电子信箱联系电话目录7．数据的处理及信息反馈……………………………………………48、营业执照59、资质证书610、仪器检验资料711、技术人员职称资料8附件：观测点平面布置图、概况本工程建设用地位于海口市龙昆南路东侧道客村，属国和苑小区规划建设用地。场地呈不规则的多边形形状，东南西向三面为道客村房屋，北向为40M的规划路，西向为16M的规划路。该地块属道客村城中村改造项目，目前基本未开挖，本次仅对基坑周边建筑物进行监测。二、目的为掌握基坑在开挖过程中，对基坑的护坡及周边地形地物的影响，进行变形观测，为及时地科学合理指导施工提供测量理论依据。将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合预期要求，以确定和优化下一步的施工参数，做到信息化施工,将现场测量结果用于信息化反馈优化设计，使设计达到优质安全、经济合理、施工快捷的目的，同时也是施工过程中对周边建筑影响程度的记录及监测资料的归档所要求。三、作业依据1、《建筑基坑工程监测技术规范》GB50497-20092、中华人民共和国国家标准GB50026—2007《工程测量规范》；3、中华人民共和国建设部标准JGJ8—2007《建筑变形测量规范》；四、高程系统及平面系统高程系统：采用独立高程系；平面系统：采用独立平面坐标系。五、监测的内容及项目对周边16栋居民建筑物进行沉降观测；沉降监测点共设置32个，沉降基准点共设置4个，对南侧11栋建筑物进行倾斜观测。六、观测技术路线1、基准点的布设及主要技术要求基准点的布设：高程基准点在工地门口外面道路上埋设2个、居民区建筑物影响区域外2个，共四个，埋设稳固可靠。主要技术要求：本次变形测量等级划分定为三级，变形点的高程中误差±,相邻变形点的高差中误差±,每站高差中误差小于,往返较差环线闭合差小于Jnmm，检测已测高差较差小于Jnmm（n为测站数）；水平位移变形点的点位中误差土，测角中误差小于土〃，最弱边相对中误差W1/40000。高程基准点布设4个。基准点联测精度按二等水准测量要求。2、变形观测点的布设及主要技术要求变形观测点的布设及保护：基坑周边建筑物监测点采用明显标志，用油漆等醒目标示，共设置32个监测点位。主要技术要求：每次观测，应采用相同的观测路线和观测方法，使用同一台仪器设备，固定观测人员，在基本相同的环境和条件下工作。水准测量按精密三等测量要求，每公里高差中误差小于土，环线单程往测，闭合差小于4VL^（L为环线长度，以KM为单位），水平位移观测，相对于基点的坐标中误差不应超过3mm。高程沉降观测采用精密水准观测，平面位移观测采用全站仪极坐标法测量，采取固定测站点，固定定向点，最弱边相对中误差W1/40000。营业执b□执业】LDSLBU3LQLEI□□5mSLD□□5LDEELDU七、数据的反馈填写提观测点高程处理及信息交上次沉降统计表，较3、倾斜观测倾斜观测采用精密激光测距仪，房屋上下两点垂直投影到同一平面，其投影到同一平面的距离判断房屋倾斜方向及倾斜量，计算倾斜率。4、观测使用的仪器设备：采用LeicaSprinter250M型精密电子水准仪观测（每公里高程中误差小于土），铟钢瓦水准标尺，南方2〃全站仪，测距精度2+5PPm前次高程沉降量；基坑承台点位移量、累计位移量。现场测量人员对监测数据的真实性负责，分析人员对监测报告可靠性负责，监测技术成果责任人签字，加盖成果章。每次观测结束后提供阶段观测报告，全部观测工作完成后提交最终报告给建设单位，报告内容包括：工程概况、观测点位平面布置图、采用仪器设备和监测数据统计表基准点成果表附件：观测点平面布置图、国和苑项目基坑周围建筑物沉降变化统计表(1-1)上口点号第一次2015/03/28第二次2015/08/26第三...
