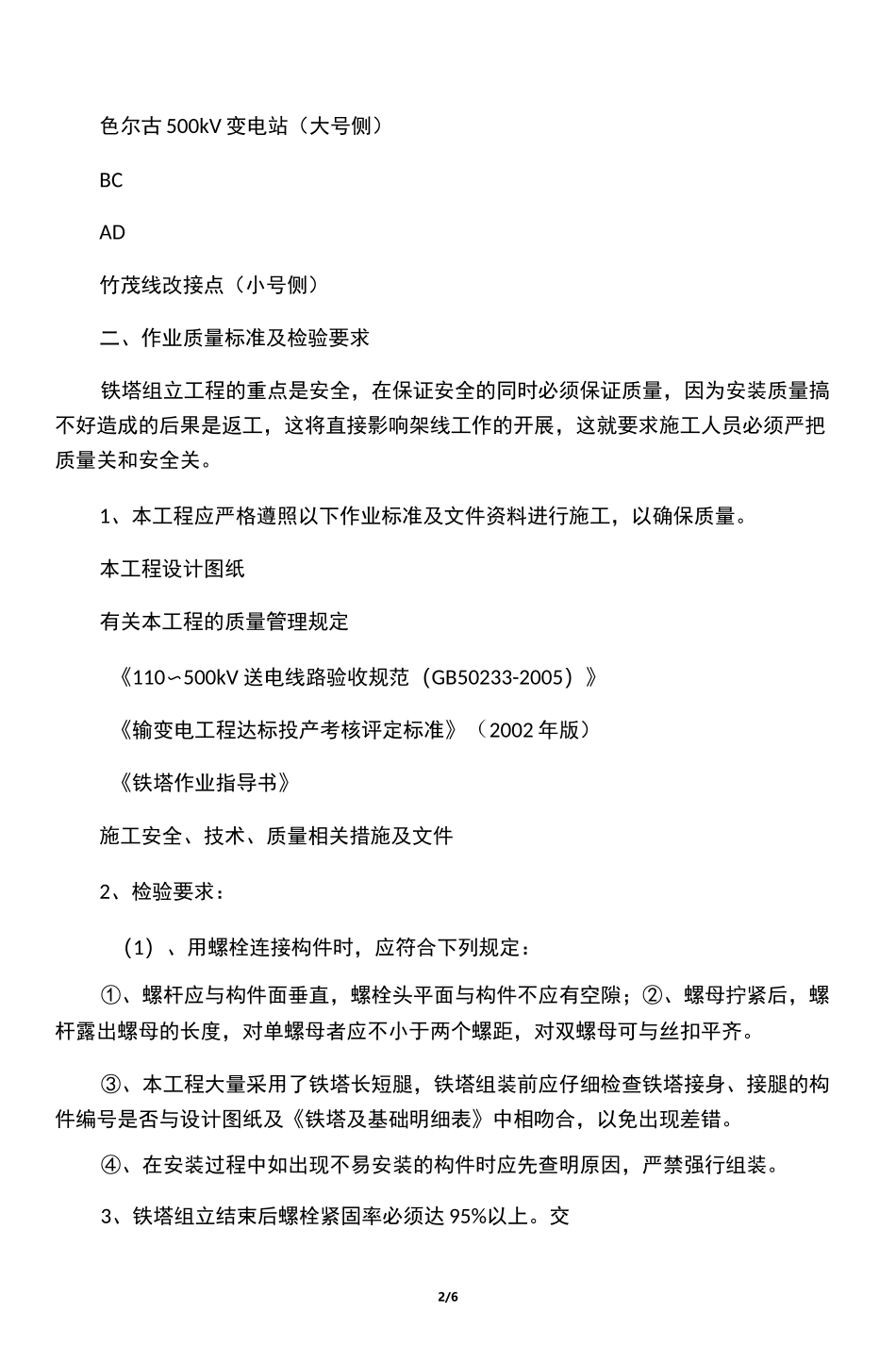

1/6技术交底（铁塔组立部分）线路名称施工队负责人交底内容阿坝色尔古500千伏变电站220千伏配套工程2012年月日技术负责人交底地点一、工程概况1.1>竹格多~茂县改接进色尔古变220千伏线路新建工程起于220kV竹茂线改接点，止于色尔古500千伏变电站220千伏出线构架，单回路路径全长2.51km,导线截面2x300mm2o共使用杆塔7基（利用已建铁塔1基）。本次交底主要内容铁塔组立施工技术工作。全线采用自立式铁塔，共有新建杆塔6基。型号包括GJ7201.ZM114>ZMM3、GJ112>SDJ811B.SJ111等6种。线路铁塔的塔腿编号规定如下：线路方向2/6色尔古500kV变电站（大号侧）BCAD竹茂线改接点（小号侧）二、作业质量标准及检验要求铁塔组立工程的重点是安全，在保证安全的同时必须保证质量，因为安装质量搞不好造成的后果是返工，这将直接影响架线工作的开展，这就要求施工人员必须严把质量关和安全关。1、本工程应严格遵照以下作业标准及文件资料进行施工，以确保质量。本工程设计图纸有关本工程的质量管理规定《110〜500kV送电线路验收规范（GB50233-2005）》《输变电工程达标投产考核评定标准》（2002年版）《铁塔作业指导书》施工安全、技术、质量相关措施及文件2、检验要求：（1）、用螺栓连接构件时，应符合下列规定：①、螺杆应与构件面垂直，螺栓头平面与构件不应有空隙；②、螺母拧紧后，螺杆露出螺母的长度，对单螺母者应不小于两个螺距，对双螺母可与丝扣平齐。③、本工程大量采用了铁塔长短腿，铁塔组装前应仔细检查铁塔接身、接腿的构件编号是否与设计图纸及《铁塔及基础明细表》中相吻合，以免出现差错。④、在安装过程中如出现不易安装的构件时应先查明原因，严禁强行组装。3、铁塔组立结束后螺栓紧固率必须达95%以上。交3/6底内容三、作业方法1、铁塔组立组立铁塔包括塔材运输、清缺件、连接主材、起吊主材、吊装辅助材、检修等6项工序。塔材运输完成了才能进行后续工作，清材与连接主材可以同时进行，起吊主材是整个铁塔组立工作的重点，吊装辅助材是为吊装主材作准备的，检修工作在铁塔组立完2天内完成。2、作业准备及条件铁塔组立前的准备包括：技术准备、人员准备、机具准备、组立前准备。(1)、人员准备参加组立铁塔的人员必须具备上岗条件且经过技术交底；组立铁塔的重要岗位必须由技工担任，机动绞磨的机手必须是熟悉机械的人员操作；根据塔型、重量、地形条件、组塔方法合理配备组塔人员。(2)、机具准备主要施工机具：应配备内悬浮抱杆1-2套，其他备用机具若干。应配备内悬浮抱杆1套(21米或24米)及9米长小抱杆1套，机动绞磨2台，人工绞磨1台。在配备施工机具的同时应配备安全防护用具。(3)、组立前的准备铁塔运输：铁塔塔材的工地运输在铁塔组立前进行，运输前必须加固好运件，运输过程中除卸车人员外，不得载其他人，卸车后必须有人看守。4/6组立铁塔前必须对运到现场的塔材进行清点数量和检验质量。质量不合格者不得使用。缺少主材及接头铁者不得组立。主材和编号大的辅助材先运到杆位。清材的原则是：编号大的尽量靠塔位，编号小的远离塔位，同一字段的塔材放在同一堆。核对实物与材料清单、铁塔安装图是否相符，作好缺料、余料的填表登记。铁塔组立前，应仔细检查基础根开尺寸、基础顶面高差及地脚螺栓根开、露长，如有超标应及时处理。塔留够予偏，并保证地脚螺栓的出扣尺寸。接地园钢必须埋完，园钢和引下线焊接好。立塔用的螺栓、垫圈、脚钉必须齐全，强度符合设计要求。使用时，不同等级的螺栓必须分别堆放。参加地面组装的民工由现场施工负责人交待安全施工注意事项及现场操作基本知识。四.铁塔组立1、作业准备及条件本工程推荐使用项目部编制的《铁塔组立工程作业指导书》中所推荐使用的内拉线悬浮抱杆分解组塔方式组塔及采用推荐的抱杆和各种工器具。2、设计要求右转干字型耐张转角铁塔中相跳线支架安装在右侧，左转干字型耐张转角铁塔中相跳线支架安装在左侧。3、垫圈必须垫在两交叉铁或两小铁之间，不得垫在螺帽侧。当发现螺栓交内容无扣过长而螺帽紧不到位时，在螺栓与构件之间加垫圈。避免出现螺栓可随手转动现象。滑牙或螺母棱角磨损以致扳手打滑的螺栓必须更换。5/...
