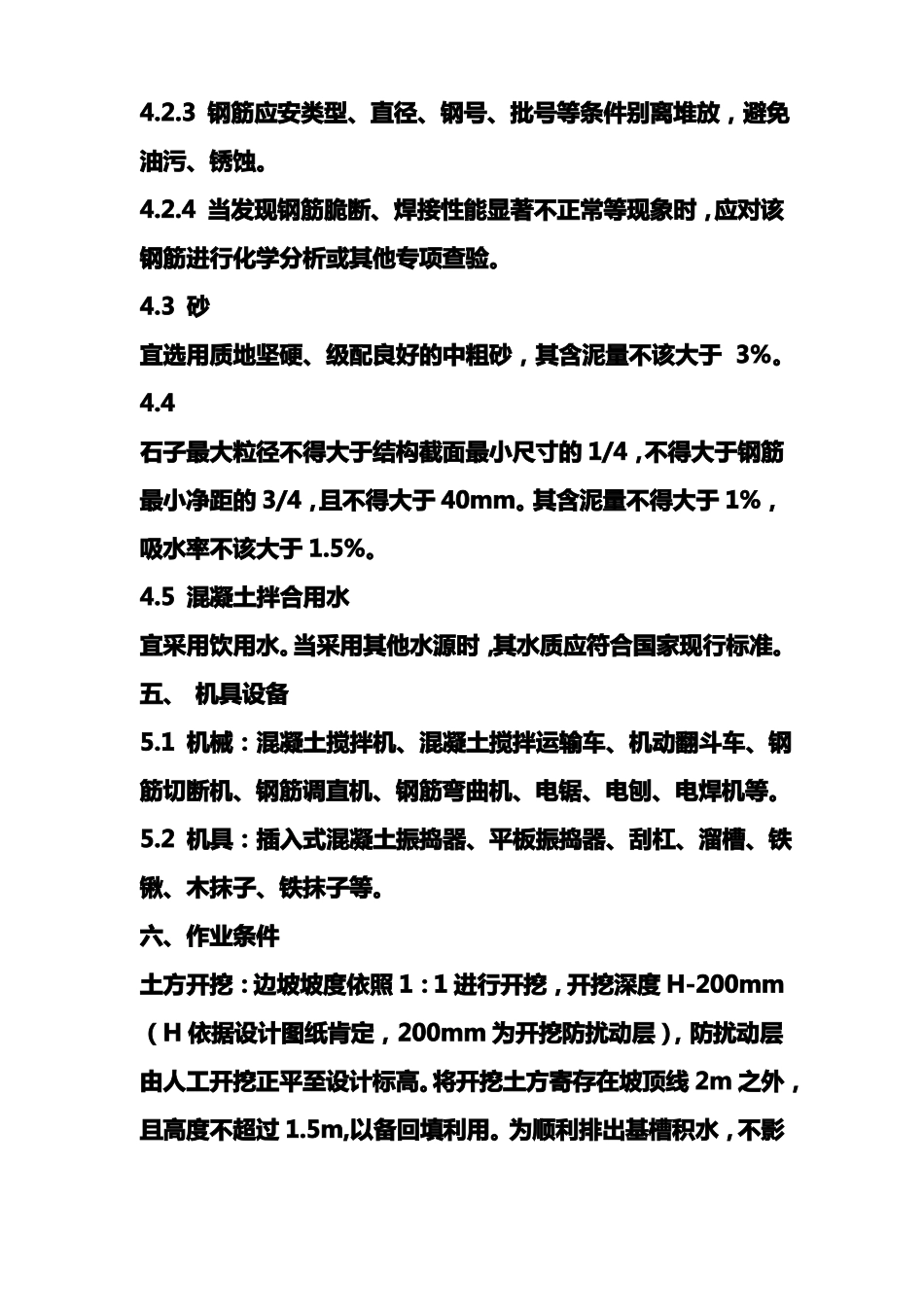

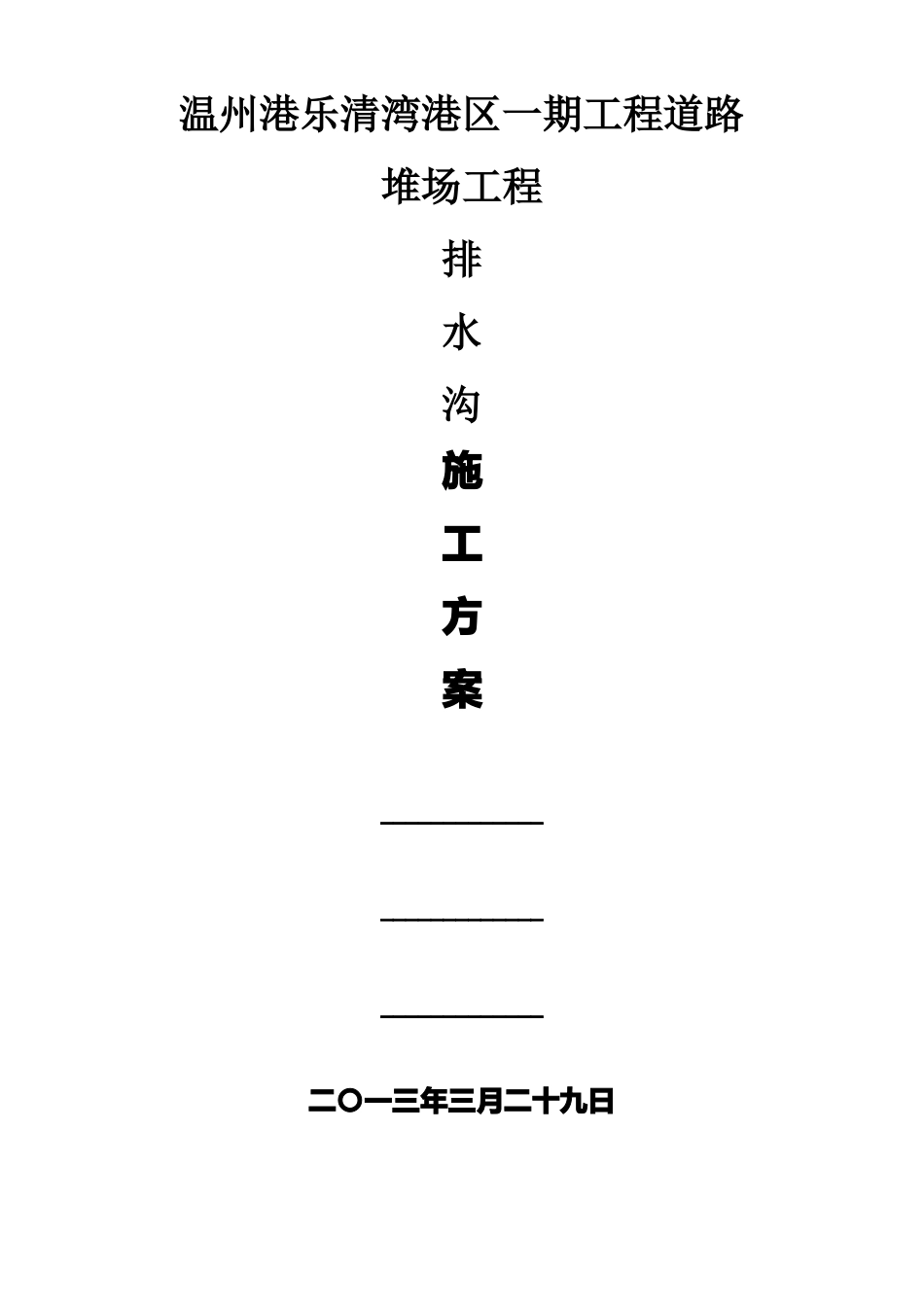

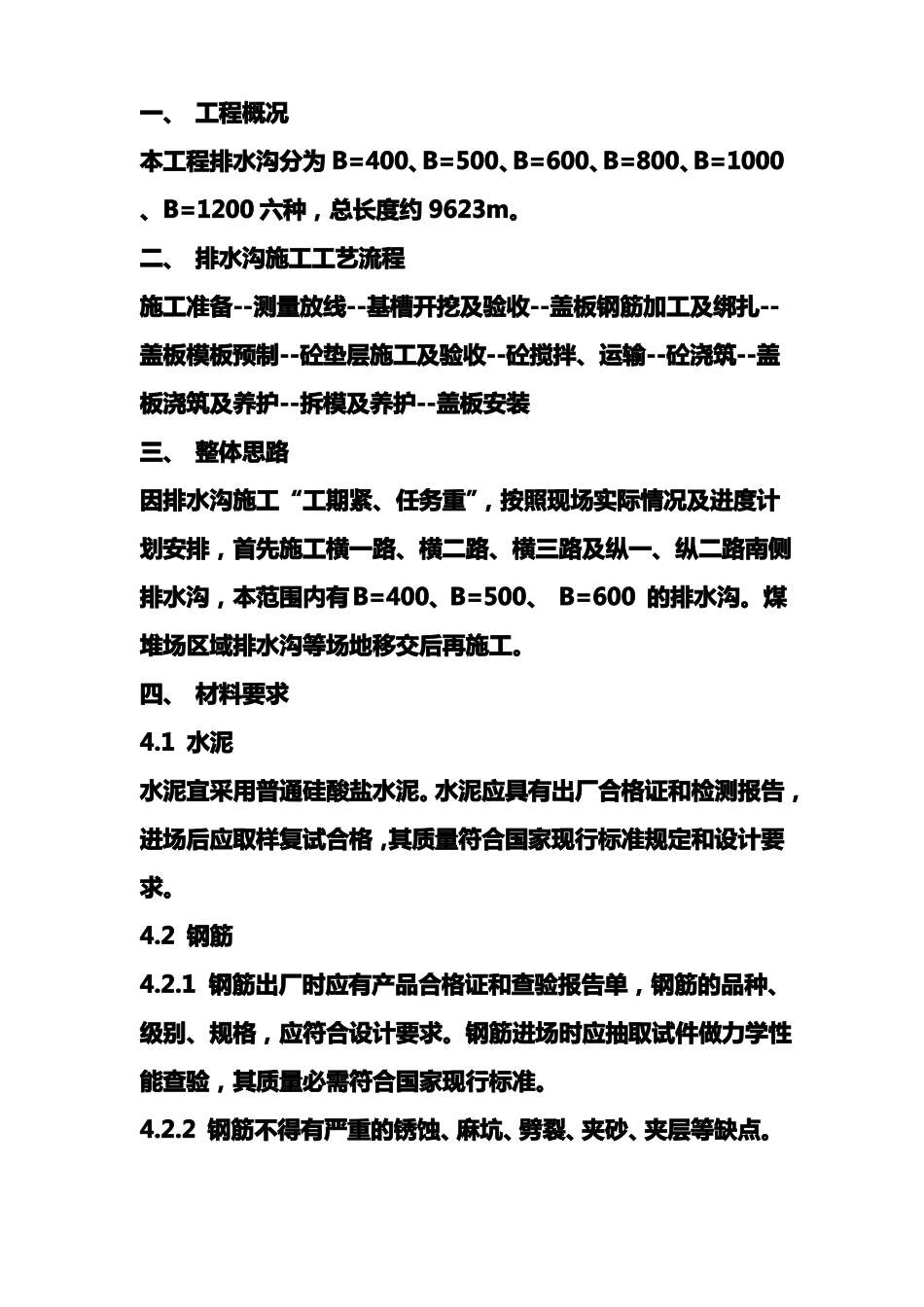

温州港乐清湾港区一期工程道路堆场工程排水沟施工方案_______________________________________二〇一三年三月二十九日一、工程概况本工程排水沟分为B=400、B=500、B=600、B=800、B=1000、B=1200六种，总长度约9623m。二、排水沟施工工艺流程施工准备--测量放线--基槽开挖及验收--盖板钢筋加工及绑扎--盖板模板预制--砼垫层施工及验收--砼搅拌、运输--砼浇筑--盖板浇筑及养护--拆模及养护--盖板安装三、整体思路因排水沟施工“工期紧、任务重”，按照现场实际情况及进度计划安排，首先施工横一路、横二路、横三路及纵一、纵二路南侧排水沟，本范围内有B=400、B=500、B=600的排水沟。煤堆场区域排水沟等场地移交后再施工。四、材料要求4.1水泥水泥宜采用普通硅酸盐水泥。水泥应具有出厂合格证和检测报告，进场后应取样复试合格，其质量符合国家现行标准规定和设计要求。4.2钢筋4.2.1钢筋出厂时应有产品合格证和查验报告单，钢筋的品种、级别、规格，应符合设计要求。钢筋进场时应抽取试件做力学性能查验，其质量必需符合国家现行标准。4.2.2钢筋不得有严重的锈蚀、麻坑、劈裂、夹砂、夹层等缺点。4.2.3钢筋应安类型、直径、钢号、批号等条件别离堆放，避免油污、锈蚀。4.2.4当发现钢筋脆断、焊接性能显著不正常等现象时，应对该钢筋进行化学分析或其他专项查验。4.3砂宜选用质地坚硬、级配良好的中粗砂，其含泥量不该大于3%。4.4石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。其含泥量不得大于1%，吸水率不该大于1.5%。4.5混凝土拌合用水宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准。五、机具设备5.1机械：混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋弯曲机、电锯、电刨、电焊机等。5.2机具：插入式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。六、作业条件土方开挖：边坡坡度依照1：1进行开挖，开挖深度H-200mm（H依据设计图纸肯定，200mm为开挖防扰动层），防扰动层由人工开挖正平至设计标高。将开挖土方寄存在坡顶线2m之外，且高度不超过1.5m,以备回填利用。为顺利排出基槽积水，不影响施工进度和质量，在沟槽双侧设置单排降水井，外沿长度为沟槽宽度的2倍，降水井间距150m，采用6寸泥浆汞排水至临时排水系统，最终排出工作区。对浸水基础进行换填压实，沟底用人工将受泡的软土层挖除，换填砂石料活中粗砂，进行平整压实，知足设计要求后，进行下一道工序。七、排水沟基础施工7.1开挖时严格依照测量放线进行，土方开挖断面严格依照所给施工图纸进行施工，原则上一次挖至最深设计底标高，尽可能避免超深，以防过量扰动基础。开挖沟槽边坡不陡于设计要求或规范规定。采用2m装载机装车，8t自卸汽车从拌合站料场取料输送到开挖地址，人工采用高削低补的方式进行整平，沟槽宽度允许的情况下，采用小型振动夯，进行人工夯实，知足设计要求压实度后方可进行下一道工序。7.2混凝土垫层施工垫层为10cm厚C15砼垫层。采用测量人员控制顶标高，然后利用钢筋纤结合木楔子的方式进行模板加固。混凝土输送至现场，反铲配合直接入模的形式，混凝土振捣采用平板式振捣器，顶面需用木抹子搓平、压实。混凝土浇筑完后洒淡水进行养护。八、排水沟施工8.1钢筋制作、绑扎及模板支立钢筋进场查验，必需有出厂合格证，必需通过机械性能实验，复检合格后方可利用。钢筋的加工制作，钢筋在临建车间加工，采用钢筋切断机切断、弯筋机加工制作，加工程序依照施工顺序配套加工，制作完成后，依照钢筋规格、型号、部位堆放整齐、标示清楚。使历时采用平板车输送到施工现场，现场进行绑扎。绑扎钢筋时，必需按照图纸要求数据在砼垫层上标出箍筋位置，在初步固定的箍筋上标出散布筋位置，并以此作为绑扎依据，而后即可进行绑扎。钢筋绑扎采用梅花扣型式，铅丝头不得伸入混凝土保护层内，尽可能避免缺扣、松扣的现象。钢筋的绑扎、焊接及加工形状，必需符合设计及规范要求。模版支立前，由测量人员将施工段位置放线，做好明确标记。模板外片底口采用铁件加固，两片内芯下设钢筋托架限位支撑，钢筋托...
