群塔施工专项施工方案VIP免费

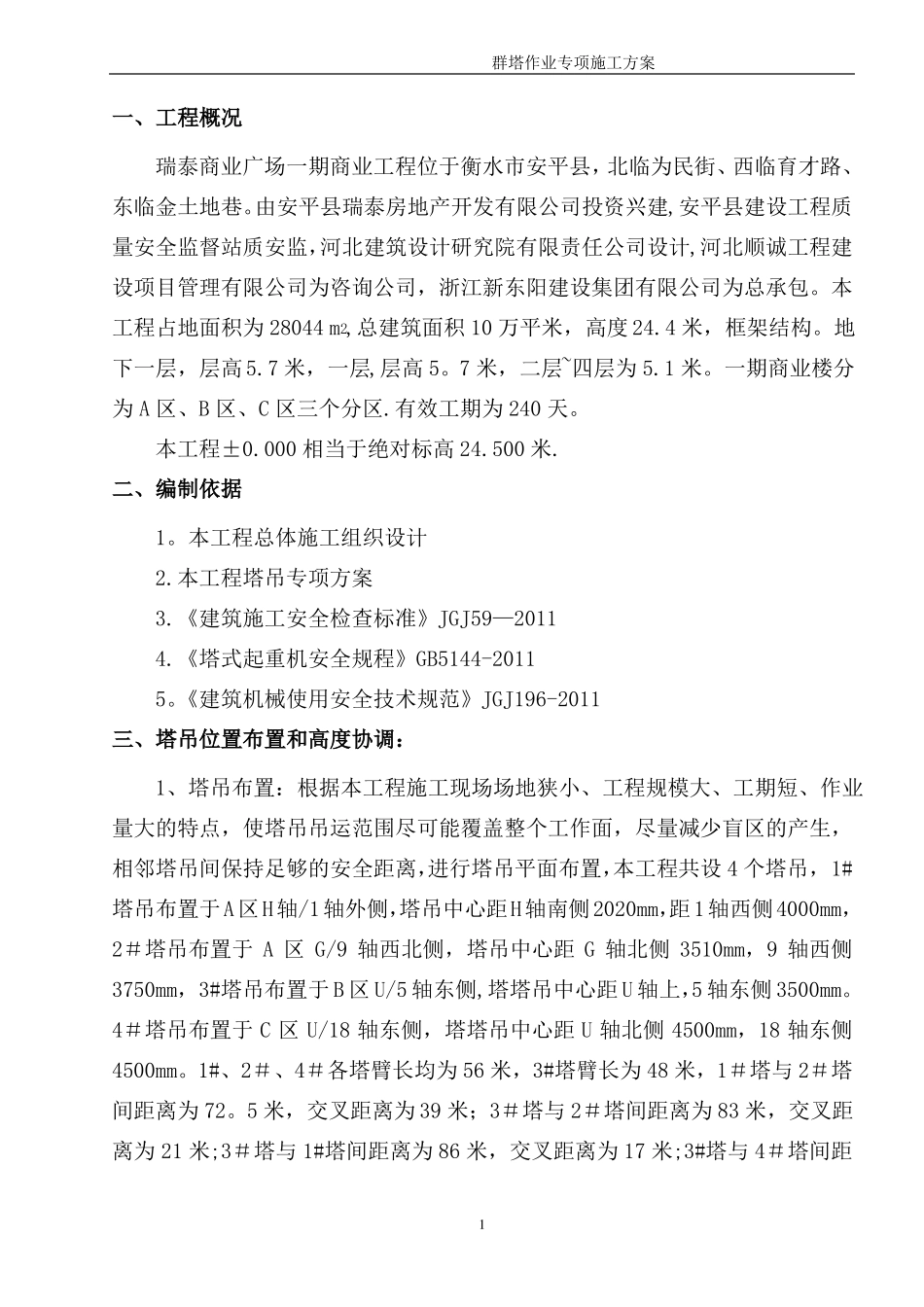

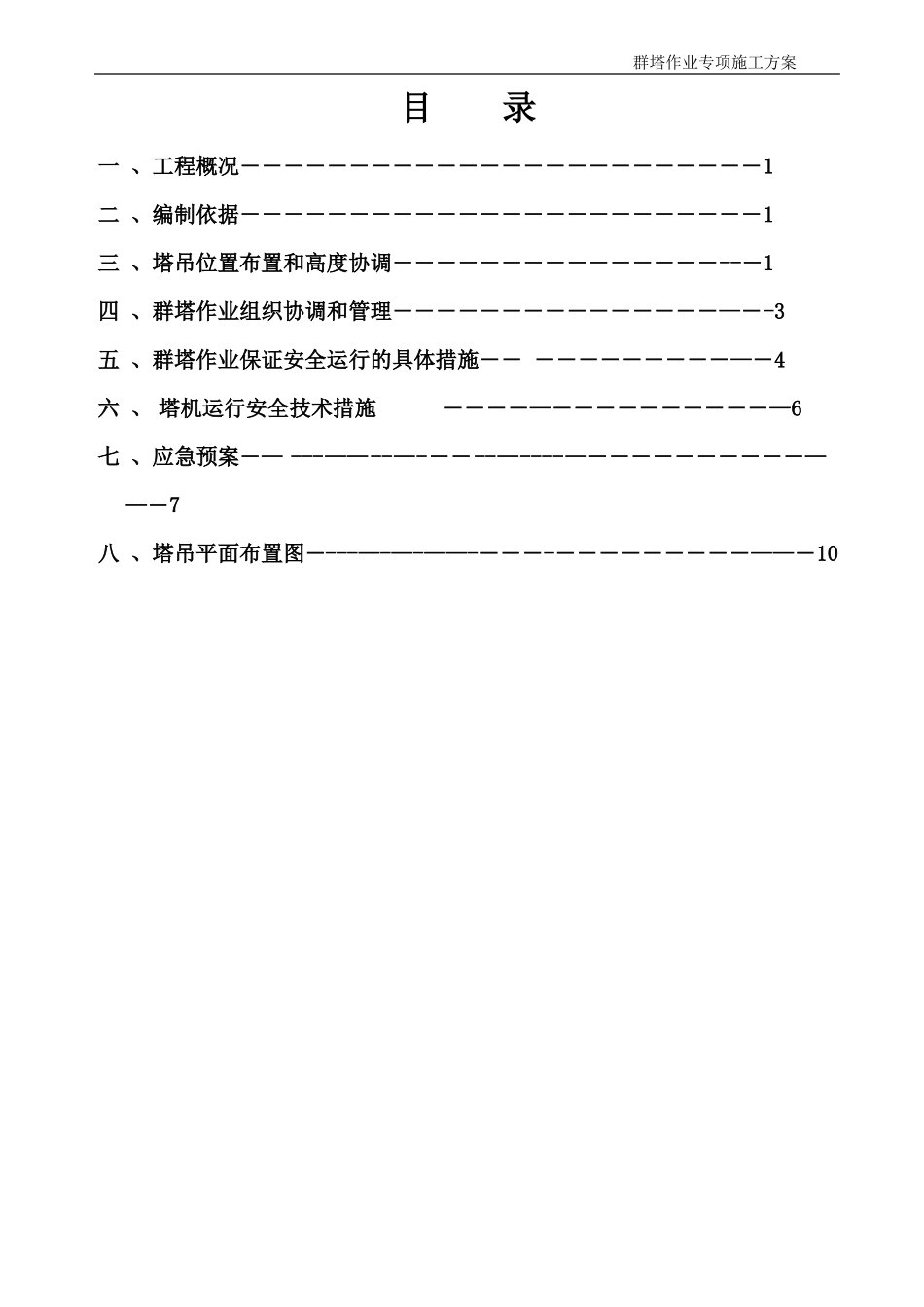

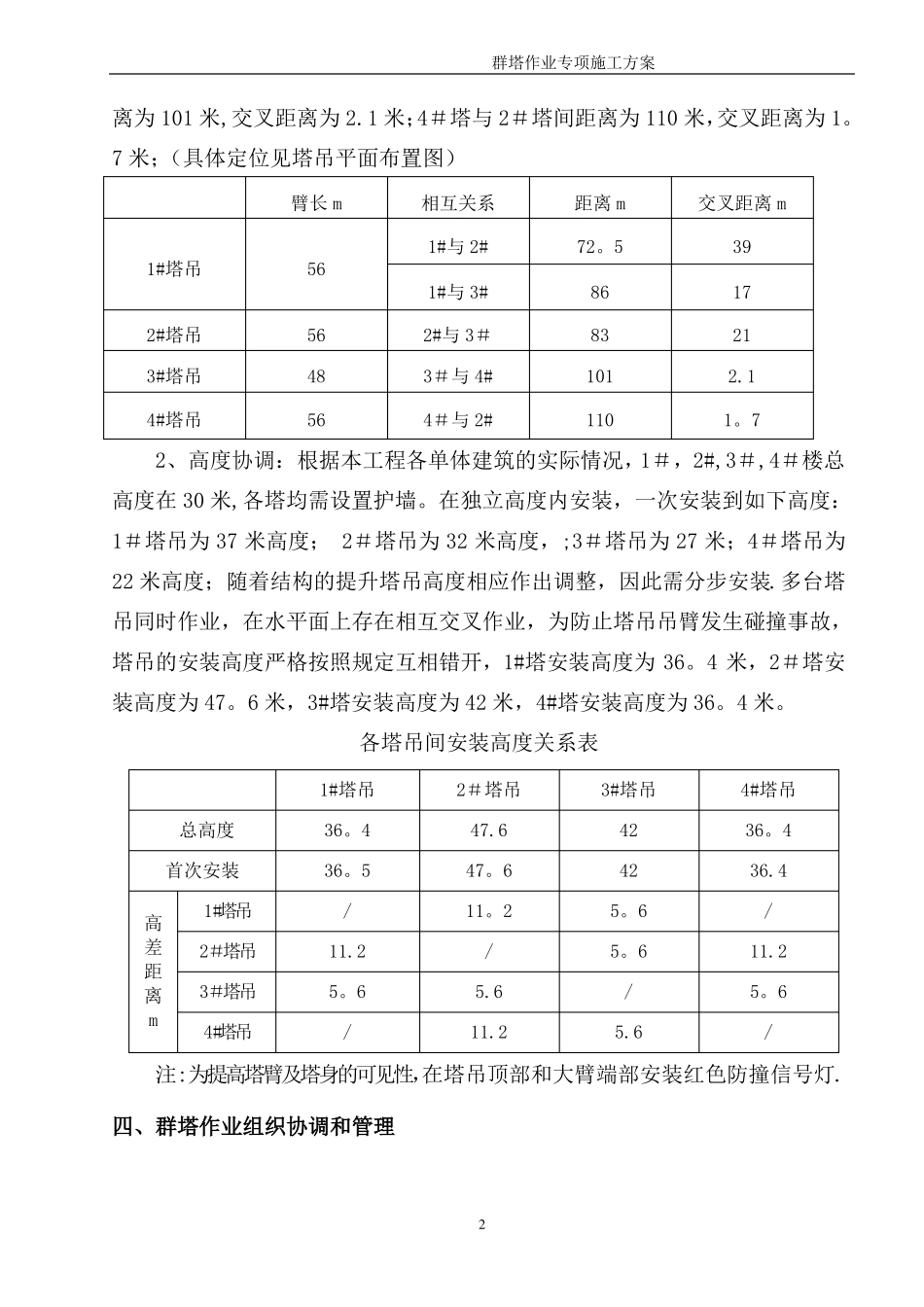

群塔作业专项施工方案目录一、工程概况――――――――――――――――――――――――1二、编制依据――――――――――――――――――――――――1三、塔吊位置布置和高度协调―――――――――――――――--―1四、群塔作业组织协调和管理―――――――――――――――—―-3五、群塔作业保证安全运行的具体措施―――――――――――—―4六、塔机运行安全技术措施――――—――――――――――—6七、应急预案―—---——--—-――--—----—――――――――――——―7八、塔吊平面布置图―---—-—-——-―――-―――――――――——―10群塔作业专项施工方案一、工程概况瑞泰商业广场一期商业工程位于衡水市安平县，北临为民街、西临育才路、东临金土地巷。由安平县瑞泰房地产开发有限公司投资兴建,安平县建设工程质量安全监督站质安监，河北建筑设计研究院有限责任公司设计,河北顺诚工程建设项目管理有限公司为咨询公司，浙江新东阳建设集团有限公司为总承包。本工程占地面积为28044m2,总建筑面积10万平米，高度24.4米，框架结构。地下一层，层高5.7米，一层,层高5。7米，二层~四层为5.1米。一期商业楼分为A区、B区、C区三个分区.有效工期为240天。本工程±0.000相当于绝对标高24.500米.二、编制依据1。本工程总体施工组织设计2.本工程塔吊专项方案3.《建筑施工安全检查标准》JGJ59—20114.《塔式起重机安全规程》GB5144-20115。《建筑机械使用安全技术规范》JGJ196-2011三、塔吊位置布置和高度协调：1、塔吊布置：根据本工程施工现场场地狭小、工程规模大、工期短、作业量大的特点，使塔吊吊运范围尽可能覆盖整个工作面，尽量减少盲区的产生，相邻塔吊间保持足够的安全距离，进行塔吊平面布置，本工程共设4个塔吊，1#塔吊布置于A区H轴/1轴外侧，塔吊中心距H轴南侧2020mm，距1轴西侧4000mm，2＃塔吊布置于A区G/9轴西北侧，塔吊中心距G轴北侧3510mm，9轴西侧3750mm，3#塔吊布置于B区U/5轴东侧,塔塔吊中心距U轴上，5轴东侧3500mm。4＃塔吊布置于C区U/18轴东侧，塔塔吊中心距U轴北侧4500mm，18轴东侧4500mm。1#、2＃、4＃各塔臂长均为56米，3#塔臂长为48米，1＃塔与2＃塔间距离为72。5米，交叉距离为39米；3＃塔与2＃塔间距离为83米，交叉距离为21米;3＃塔与1#塔间距离为86米，交叉距离为17米;3#塔与4＃塔间距1群塔作业专项施工方案离为101米,交叉距离为2.1米；4＃塔与2＃塔间距离为110米，交叉距离为1。7米；（具体定位见塔吊平面布置图）臂长m相互关系1#与2#1#塔吊561#与3#2#塔吊3#塔吊4#塔吊5648562#与3＃3＃与4#4＃与2#868310111017212.11。7距离m72。5交叉距离m392、高度协调：根据本工程各单体建筑的实际情况，1＃，2#,3＃,4＃楼总高度在30米,各塔均需设置护墙。在独立高度内安装，一次安装到如下高度：1＃塔吊为37米高度；2＃塔吊为32米高度，;3＃塔吊为27米；4＃塔吊为22米高度；随着结构的提升塔吊高度相应作出调整，因此需分步安装.多台塔吊同时作业，在水平面上存在相互交叉作业，为防止塔吊吊臂发生碰撞事故，塔吊的安装高度严格按照规定互相错开，1#塔安装高度为36。4米，2＃塔安装高度为47。6米，3#塔安装高度为42米，4#塔安装高度为36。4米。各塔吊间安装高度关系表总高度首次安装高差距离m1#塔吊2＃塔吊3＃塔吊4#塔吊1#塔吊36。436。5/11.25。6/2＃塔吊47.647。611。2/5.611.23#塔吊42425。65。6/5.64#塔吊36。436.4/11.25。6/注:为提高塔臂及塔身的可见性，在塔吊顶部和大臂端部安装红色防撞信号灯.四、群塔作业组织协调和管理2群塔作业专项施工方案本工程塔机吊装处于交叉作业状态,为便于各楼号施工能有序进行，特成立群塔作业协调组织机构来处理日常吊装作业的协调工作.1、组织领导:成立由项目经理部塔机管理负责人为首和各塔机管理负责人参与的塔机作业指挥小组，负责对施工现场各塔机之间关系的指挥与协调工作。组长:张建军副组长：张衍强安全员：张学安黄顺东卢国忠组员:傅红水、傅红良、张宇仁、李立宏、何振江、魏宝帅、张源2、塔机指挥小组负责指挥、协调施工现场的塔机使用、维修和运行工作。各塔吊管理负责人,负责本塔机的日常...
