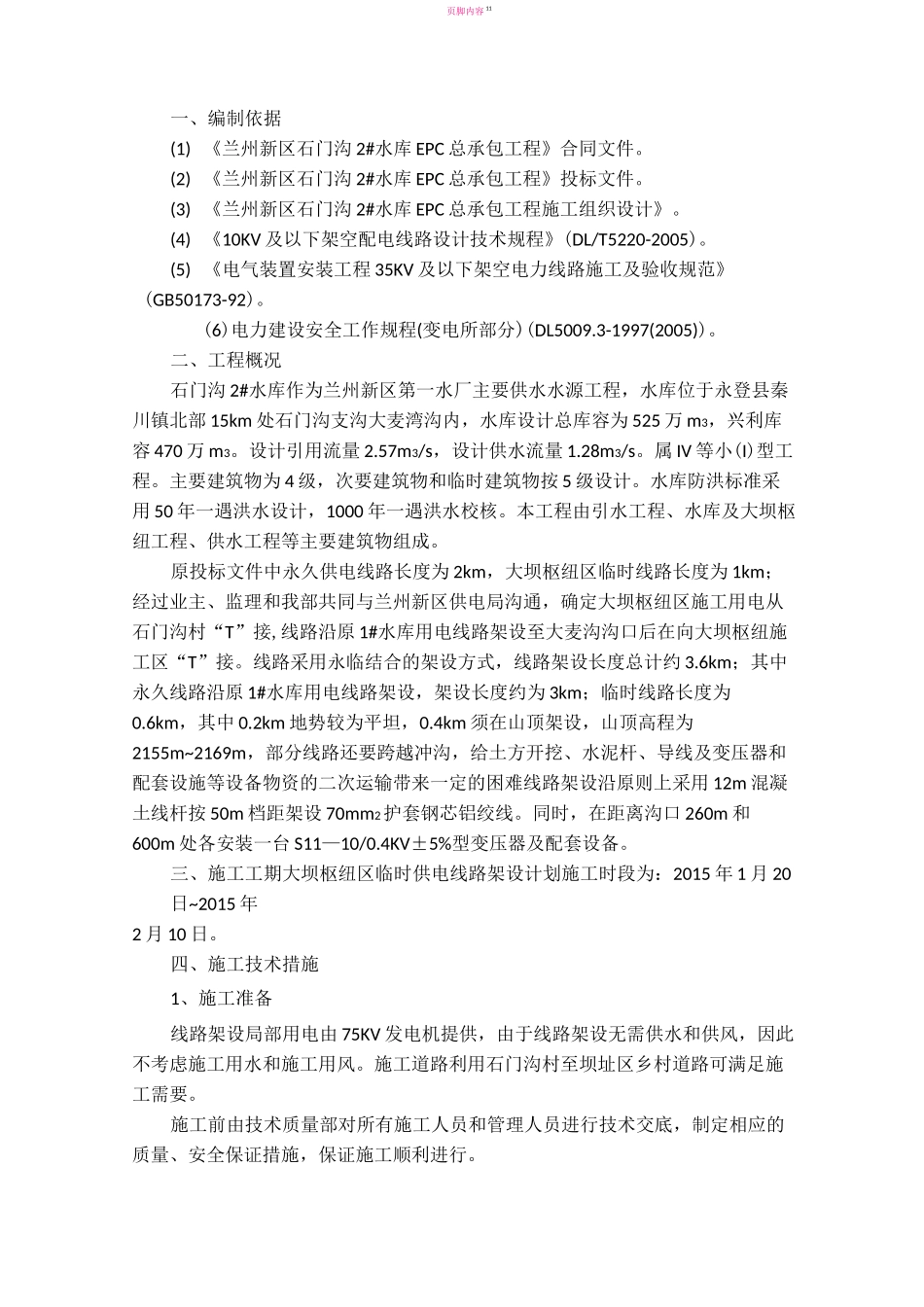

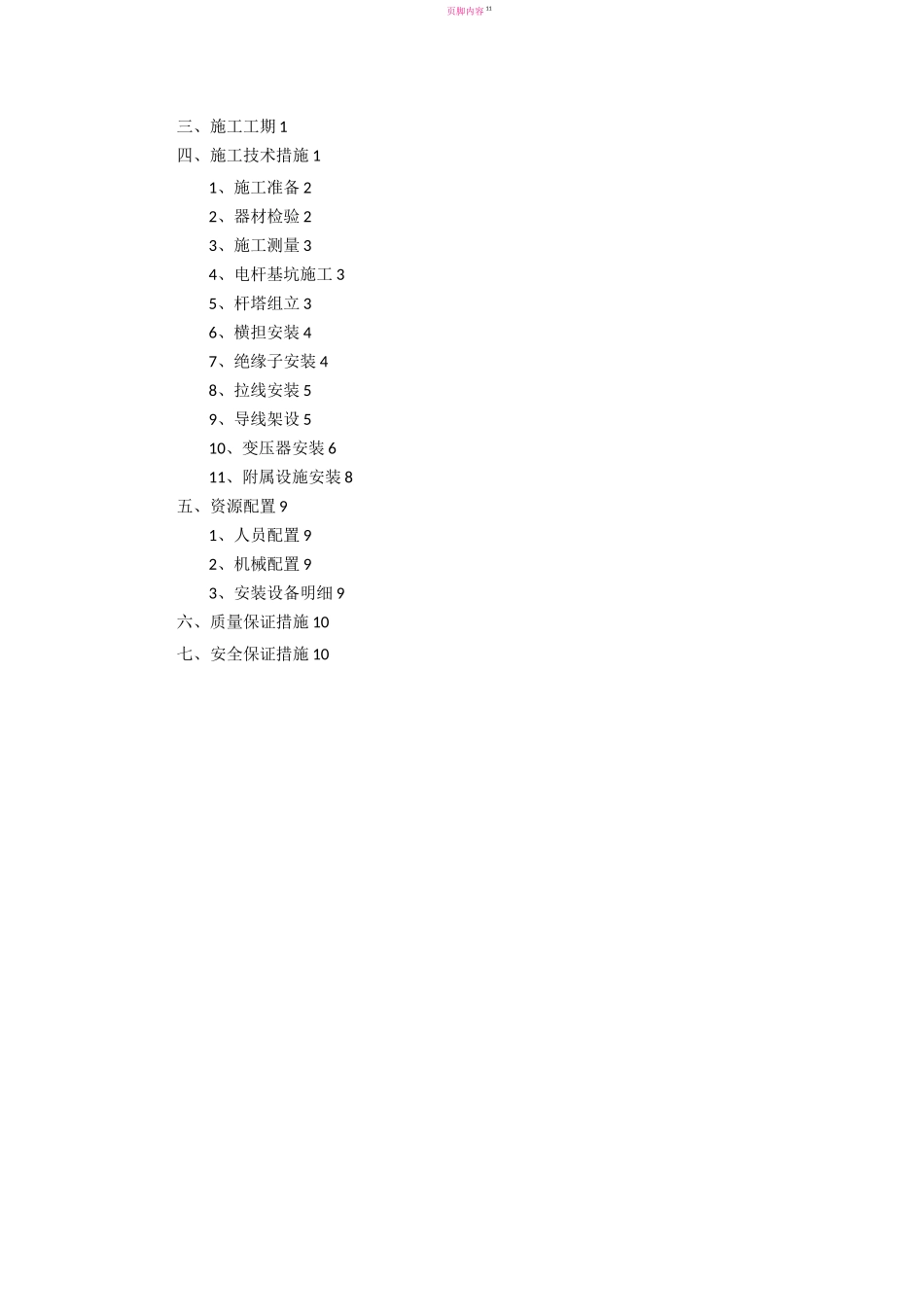

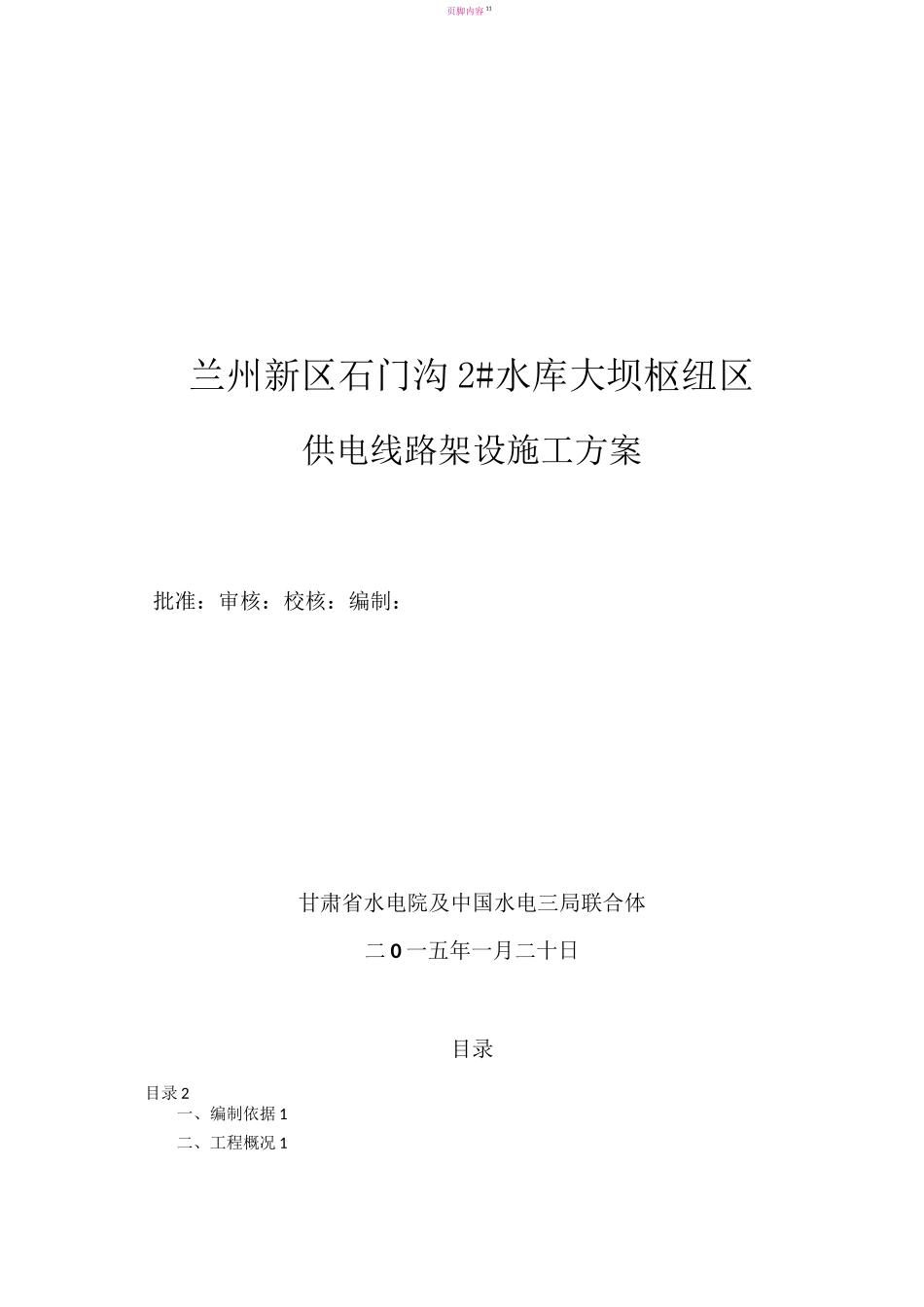

页脚内容11兰州新区石门沟2#水库大坝枢纽区供电线路架设施工方案批准：审核：校核：编制：甘肃省水电院及中国水电三局联合体二0一五年一月二十日目录目录2一、编制依据1二、工程概况1页脚内容11三、施工工期1四、施工技术措施11、施工准备22、器材检验23、施工测量34、电杆基坑施工35、杆塔组立36、横担安装47、绝缘子安装48、拉线安装59、导线架设510、变压器安装611、附属设施安装8五、资源配置91、人员配置92、机械配置93、安装设备明细9六、质量保证措施10七、安全保证措施10页脚内容11一、编制依据(1)《兰州新区石门沟2#水库EPC总承包工程》合同文件。(2)《兰州新区石门沟2#水库EPC总承包工程》投标文件。(3)《兰州新区石门沟2#水库EPC总承包工程施工组织设计》。(4)《10KV及以下架空配电线路设计技术规程》(DL/T5220-2005)。(5)《电气装置安装工程35KV及以下架空电力线路施工及验收规范》(GB50173-92)。(6)电力建设安全工作规程(变电所部分)(DL5009.3-1997(2005))。二、工程概况石门沟2#水库作为兰州新区第一水厂主要供水水源工程，水库位于永登县秦川镇北部15km处石门沟支沟大麦湾沟内，水库设计总库容为525万m3，兴利库容470万m3。设计引用流量2.57m3/s，设计供水流量1.28m3/s。属IV等小(I)型工程。主要建筑物为4级，次要建筑物和临时建筑物按5级设计。水库防洪标准采用50年一遇洪水设计，1000年一遇洪水校核。本工程由引水工程、水库及大坝枢纽工程、供水工程等主要建筑物组成。原投标文件中永久供电线路长度为2km，大坝枢纽区临时线路长度为1km；经过业主、监理和我部共同与兰州新区供电局沟通，确定大坝枢纽区施工用电从石门沟村“T”接,线路沿原1#水库用电线路架设至大麦沟沟口后在向大坝枢纽施工区“T”接。线路采用永临结合的架设方式，线路架设长度总计约3.6km；其中永久线路沿原1#水库用电线路架设，架设长度约为3km；临时线路长度为0.6km，其中0.2km地势较为平坦，0.4km须在山顶架设，山顶高程为2155m~2169m，部分线路还要跨越冲沟，给土方开挖、水泥杆、导线及变压器和配套设施等设备物资的二次运输带来一定的困难线路架设沿原则上采用12m混凝土线杆按50m档距架设70mm2护套钢芯铝绞线。同时，在距离沟口260m和600m处各安装一台S11—10/0.4KV±5%型变压器及配套设备。三、施工工期大坝枢纽区临时供电线路架设计划施工时段为：2015年1月20日~2015年2月10日。四、施工技术措施1、施工准备线路架设局部用电由75KV发电机提供，由于线路架设无需供水和供风，因此不考虑施工用水和施工用风。施工道路利用石门沟村至坝址区乡村道路可满足施工需要。施工前由技术质量部对所有施工人员和管理人员进行技术交底，制定相应的质量、安全保证措施，保证施工顺利进行。页脚内容112、器材检验器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。器材须有出厂试验报告、产品合格证且进行检查，且外观检查无损坏或变形；型号、规格正确；技术文件齐全。中压架空绝缘线和低压架空绝缘线必须符合相关的规定。安装导线前，应先进行外观检查，且符合下列要求：导体紧压，无腐蚀；绝缘线端部应有密封措施；绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。安装金具前，应进行外观检查，且符合下列要求：表面光洁，无裂纹、毛刺飞边、砂眼、气泡等缺陷；线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；镀锌良好，无剥落、锈蚀。绝缘管、绝缘包带应表面平整，色泽均匀；绝缘支架，绝缘护罩应色泽均匀平整光滑，无裂纹，无毛刺、锐边，关合紧密。安装绝缘子前应进行外观检查，瓷绝缘子与铁绝缘子结合紧密；铁绝缘子镀锌良好，螺杆与螺母配合紧密；瓷绝缘子轴光滑，无裂纹、缺釉、斑点、烧痕和气泡等缺陷。安装钢筋混凝土电杆前应进行外观检查表面光洁平整，壁厚均匀，无偏心、露筋、跑浆、蜂窝等现象;普通钢筋混凝土电杆及细长预制构件不得有纵向裂缝，横向裂缝宽度不应超过0.1mm,长度不超过1/3周长；杆身弯曲不超过2/1000。拉线应符合GB1200的规定；安装拉线前应进行外观检查，且符合...
