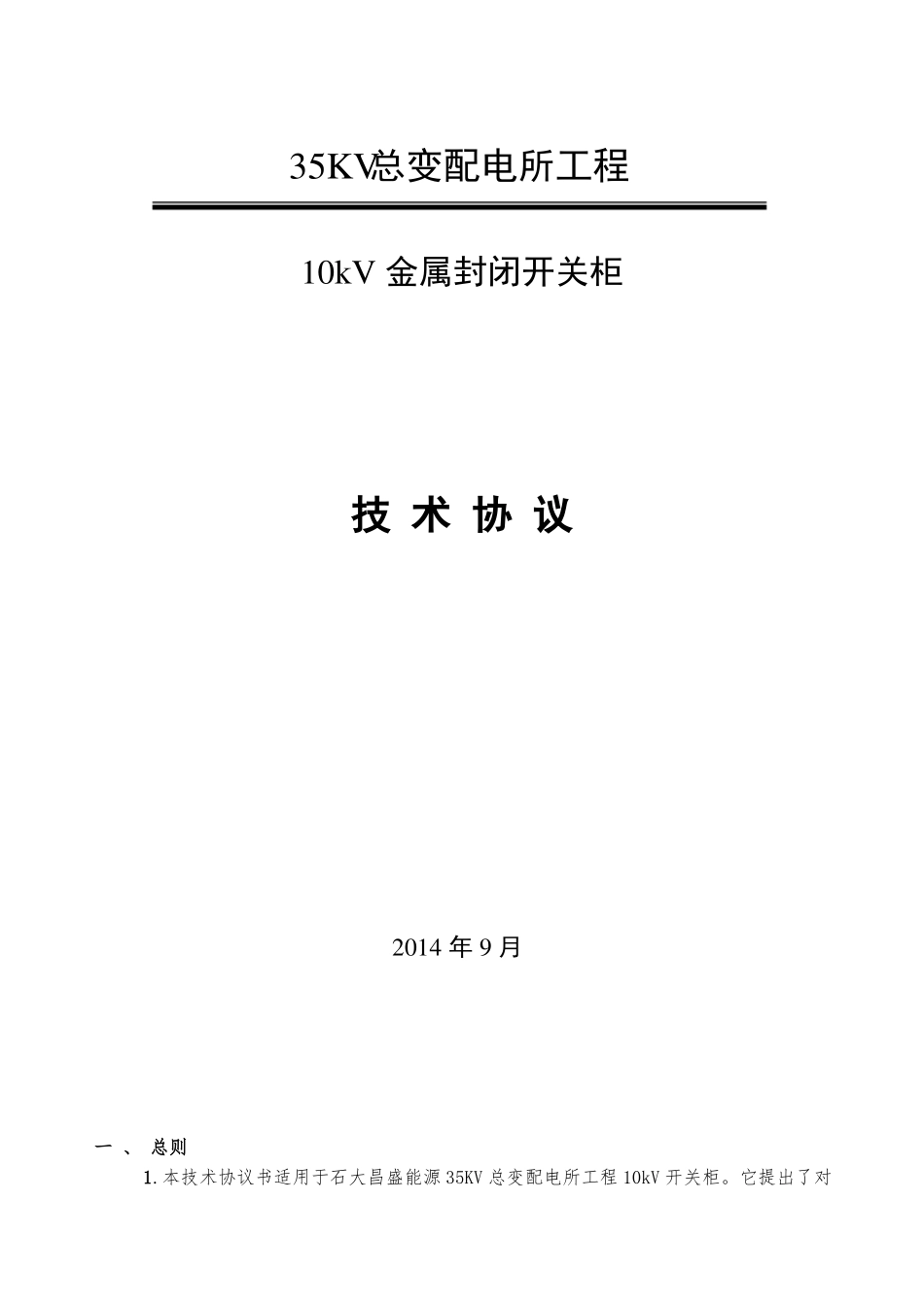

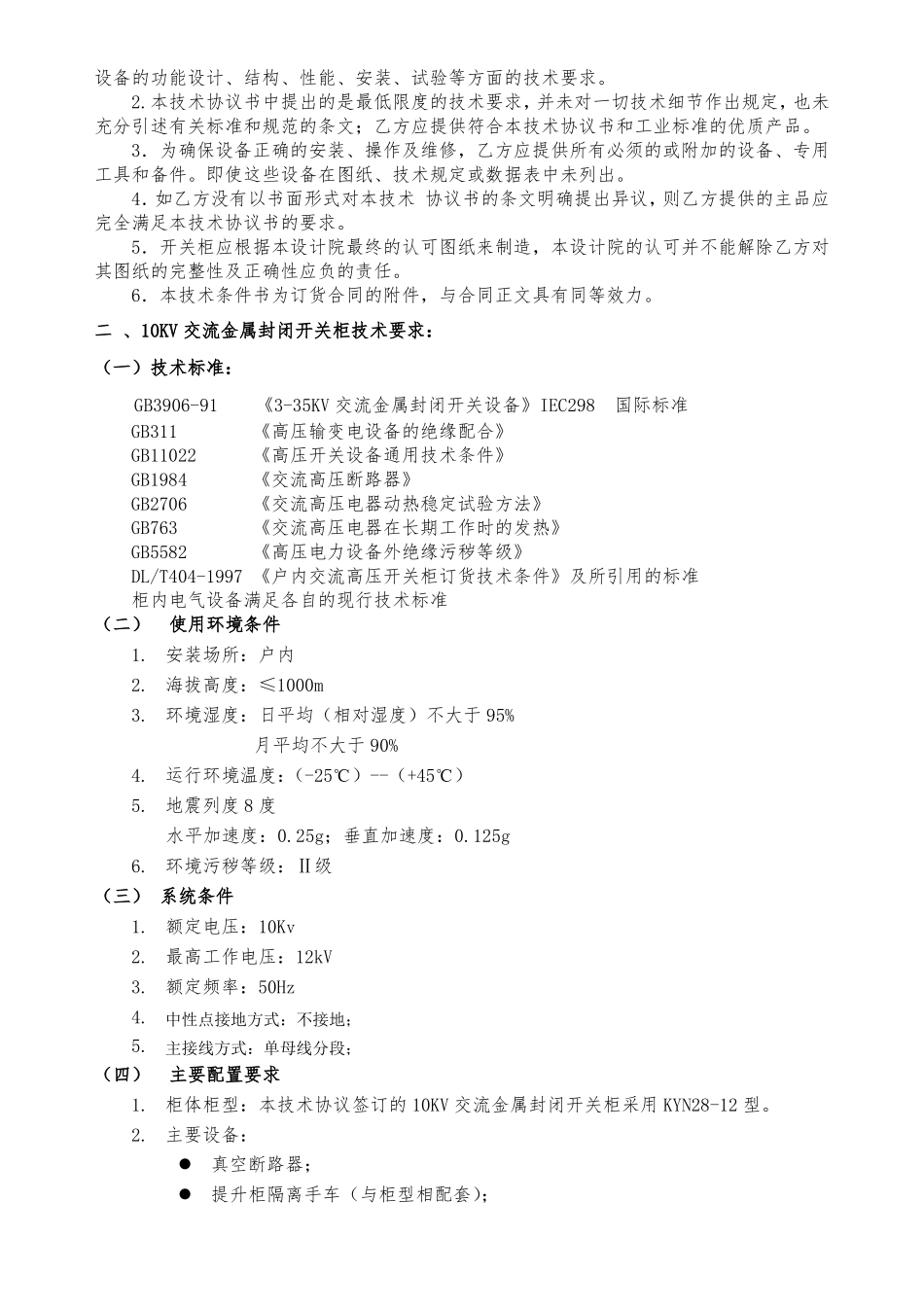

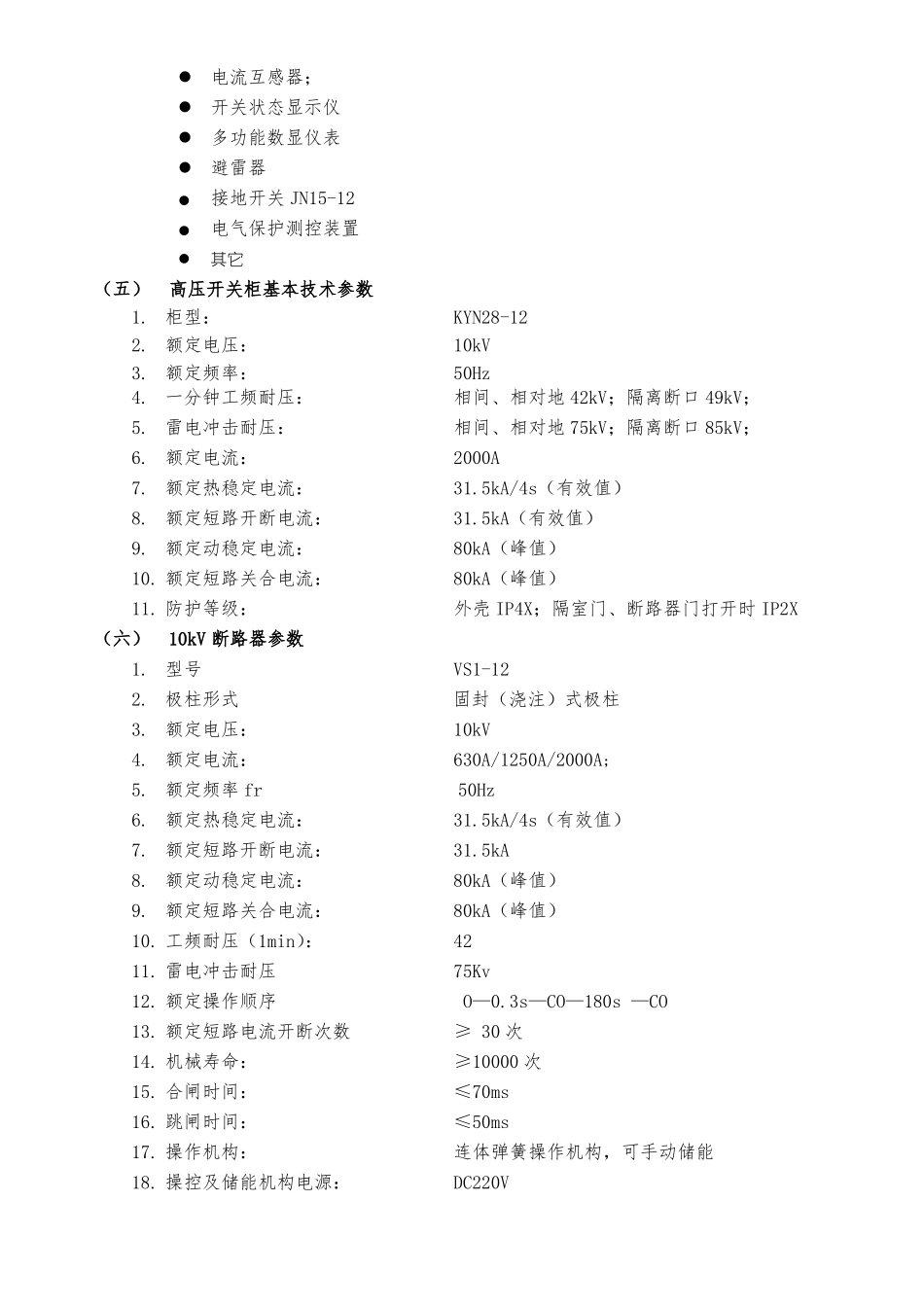

35KV总变配电所工程10kV金属封闭开关柜技术协议2014年9月一、总则1.本技术协议书适用于石大昌盛能源35KV总变配电所工程10kV开关柜。它提出了对设备的功能设计、结构、性能、安装、试验等方面的技术要求。2.本技术协议书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文；乙方应提供符合本技术协议书和工业标准的优质产品。3．为确保设备正确的安装、操作及维修，乙方应提供所有必须的或附加的设备、专用工具和备件。即使这些设备在图纸、技术规定或数据表中未列出。4．如乙方没有以书面形式对本技术协议书的条文明确提出异议，则乙方提供的主品应完全满足本技术协议书的要求。5．开关柜应根据本设计院最终的认可图纸来制造，本设计院的认可并不能解除乙方对其图纸的完整性及正确性应负的责任。6．本技术条件书为订货合同的附件，与合同正文具有同等效力。二、10KV交流金属封闭开关柜技术要求：（一）技术标准：GB3906-91《3-35KV交流金属封闭开关设备》IEC298国际标准GB311《高压输变电设备的绝缘配合》GB11022《高压开关设备通用技术条件》GB1984《交流高压断路器》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》DL/T404-1997《户内交流高压开关柜订货技术条件》及所引用的标准柜内电气设备满足各自的现行技术标准（二）使用环境条件1.安装场所：户内2.海拔高度：≤1000m3.环境湿度：日平均（相对湿度）不大于95%月平均不大于90%4.运行环境温度：（-25℃）--（+45℃）5.地震列度8度水平加速度：0.25g；垂直加速度：0.125g6.环境污秽等级：Ⅱ级（三）系统条件1.额定电压：10Kv2.最高工作电压：12kV3.额定频率：50Hz4.中性点接地方式：不接地；5.主接线方式：单母线分段；（四）主要配置要求1.柜体柜型：本技术协议签订的10KV交流金属封闭开关柜采用KYN28-12型。2.主要设备：真空断路器；提升柜隔离手车（与柜型相配套）；电流互感器；开关状态显示仪多功能数显仪表避雷器接地开关JN15-12电气保护测控装置其它（五）高压开关柜基本技术参数1.柜型：KYN28-122.额定电压：10kV3.额定频率：50Hz4.一分钟工频耐压：5.雷电冲击耐压：6.额定电流：2000A7.额定热稳定电流：31.5kA/4s8.额定短路开断电流：31.5kA9.额定动稳定电流：80kA10.额定短路关合电流：80kA11.防护等级：（六）10kV断路器参数1.型号VS1-122.极柱形式3.额定电压：10kV4.额定电流：630A/1250A/2000A;5.额定频率fr50Hz6.额定热稳定电流：31.5kA/4s7.额定短路开断电流：31.5kA8.额定动稳定电流：80kA9.额定短路关合电流：80kA10.工频耐压（1min）：4211.雷电冲击耐压75Kv12.额定操作顺序O13.额定短路电流开断次数14.机械寿命：15.合闸时间：16.跳闸时间：17.操作机构：18.操控及储能机构电源：DC220V相间、相对地42kV；隔离断口49kV；相间、相对地75kV；隔离断口85kV；（有效值）（有效值）（峰值）（峰值）外壳IP4X；隔室门、断路器门打开时IP2X固封（浇注）式极柱（有效值）（峰值）（峰值）—0.3s—CO—180s—CO≥30次≥10000次≤70ms≤50ms连体弹簧操作机构，可手动储能（七）10kV电流互感器参数1.具体参数以最终确认的配置图为准。（八）零序电流互感器参数1)技术参数：a、本系列零序互感器一次主绝缘由电缆保证，二次绕组均匀绕制，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3KV工频耐压。b、灵敏度满足能满足有关列表的规定.2)安装单元及内径尺寸见《10KV配电装置图》(九)开关状态模拟显示仪:1.主要功能：1)温湿度模拟控制功能2)温湿度数字控制功能3)动态模拟图：A、分合闸指示；B、；、接地指示；C、储能指示；D、工作位置指示；E、试验位置指示；F、手车进出过程中状态指示；G、断路器、接地开关防误闪烁指示；4)操作功能：储能操作5)语音提示功能6)带电显示功能7)人体感应功能8)通讯功能(十)避雷器参数:1)额定电压：10kV2)最高运行电压：12kV3)工频放电电压：≥13.5Kv4)1.2/50us冲击放电电压：≤20Kv5)500A操作冲击电流下残压：≤15.3Kv6)5KA雷电冲击电流下残压：...
