外用施工电梯施工方案VIP免费

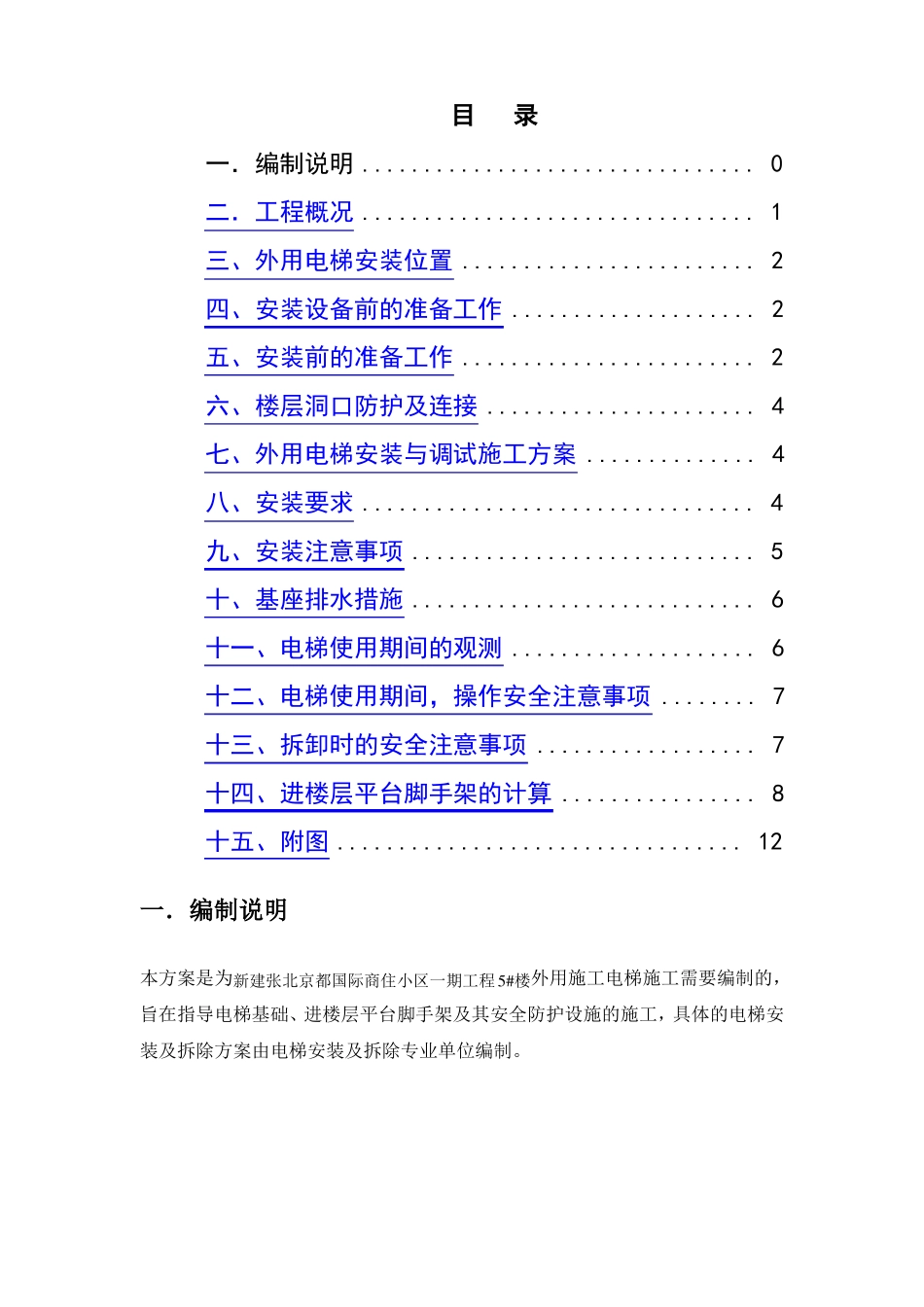

目录一．编制说明................................0二．工程概况................................1三、外用电梯安装位置........................2四、安装设备前的准备工作....................2五、安装前的准备工作........................2六、楼层洞口防护及连接......................4七、外用电梯安装与调试施工方案..............4八、安装要求................................4九、安装注意事项............................5十、基座排水措施............................6十一、电梯使用期间的观测....................6十二、电梯使用期间，操作安全注意事项........7十三、拆卸时的安全注意事项..................7十四、进楼层平台脚手架的计算................8十五、附图.................................12一．编制说明本方案是为新建张北京都国际商住小区一期工程5#楼外用施工电梯施工需要编制的，旨在指导电梯基础、进楼层平台脚手架及其安全防护设施的施工，具体的电梯安装及拆除方案由电梯安装及拆除专业单位编制。新建张北京都国际商住小区一期工程外挂电梯施工方案二．工程概况1、新建张北京都国际商住小区一期工程5＃楼工程；结构形式为框架结构；地上14层;地下室1层；建筑高度为39。8m，檐口高为44。3米;标准层层高均为：2.90m；总建筑面积:11297.39平方米；总工期：366天。垂直运输一台，型号为SC200/200施工电梯。2、为确保二次结构、室内外装修垂直运输顺利进行，在4月25日前，将外用电梯安装完.3、电梯型号：SC200/200施工升降机。4、电梯主要性能参数如下表:序号12345678910111213项目额定载重量额定提升速度额定提升高度吊笼内空（长×宽）吊笼内部净高度吊笼质量启动电流工作电流电能耗量电机功率标准节质量整机自重安全器型号单位kgm/minmm×mmkgAAKVAkWkgtSC200/2002×2000331003×1.32.4150018024×311×311×315019SAJ40—1。2参数备注含驱动体JC=25%JC=100％H=150m1新建张北京都国际商住小区一期工程外挂电梯施工方案三、外用电梯安装位置楼号外用电梯位置3∽○，7∕○，L1＃○2＃错误!∽错误!∕错误!3#○，3∽错误!∕错误!4#○，3∽错误!∕错误!5#错误!∽错误!∕错误!6＃错误!∽错误!∕错误!8∽错误!∕错误!7＃○8＃错误!∽错误!∕错误!11＃错误!∽错误!∕错误!12＃错误!∽错误!∕错误!楼号13＃29#30＃31#32#33＃34＃35#36＃外用电梯位置1∽错误!∕错误!○错误!∽错误!∕错误!错误!∽错误!∕错误!○，6∽错误!∕○，B错误!∽错误!∕错误!错误!∽错误!∕错误!错误!∽错误!∕错误!错误!∽错误!∕错误!错误!∽错误!∕错误!备注四、安装设备前的准备工作（1）设备运抵现场等待安装时，应首先检查设备在运输过程中有无损伤现象，各配套件及随机零部件有无遗失现象。（2）安装前应将2—3套附着装置、电缆导向装置清点好，准备安装时使用。特别是附着装置用的各种联接件和标准件。（3）现场安装时，需要一台5T以上汽车吊协助安装；在地面上将4—6个导轨架标准节事先用M24×240的高强螺栓组装好，并注意在立柱管的接口处涂以润滑脂防止生锈,同时将管接口处及齿条两端的泥土等杂物清理干净。(4）必要的辅助设备:或5t以上汽车吊一台、经纬仪一台.五、安装前的准备工作1、本工程外用电梯基础座落在基槽回填土上，为了满足基础下土层的承载2新建张北京都国际商住小区一期工程外挂电梯施工方案力不小于15t/m,回填土必须采用3：7灰土进行拌制，并用压路机分层压实，在—600mm(绝对标高)施工电梯基础，基础形式及做法详见基础施工图。2、邢台亚太SC200/200型施工升降机基础施工图施工平面图一览表序号123456基础类型基础施工平面图一基础施工平面图二基础施工平面图三基础施工平面图四基础施工平面图五基础施工平面图六使用楼座1#、2#、3#、4＃楼5#、7#、12＃楼6#楼8#、13＃楼11#楼29#、30#、31#、32＃、33#、34#、35＃、36#楼2注：基础施工之前必须联系厂家现场指定预留空位置，若有变动以厂家指定为准。基础施工平面图一基础施工平面图二基础施工平面图三基础施工平面图四基础施工平面图五基础施工平面图六3、做好基础接地工作:接地装置做法，使用3...
