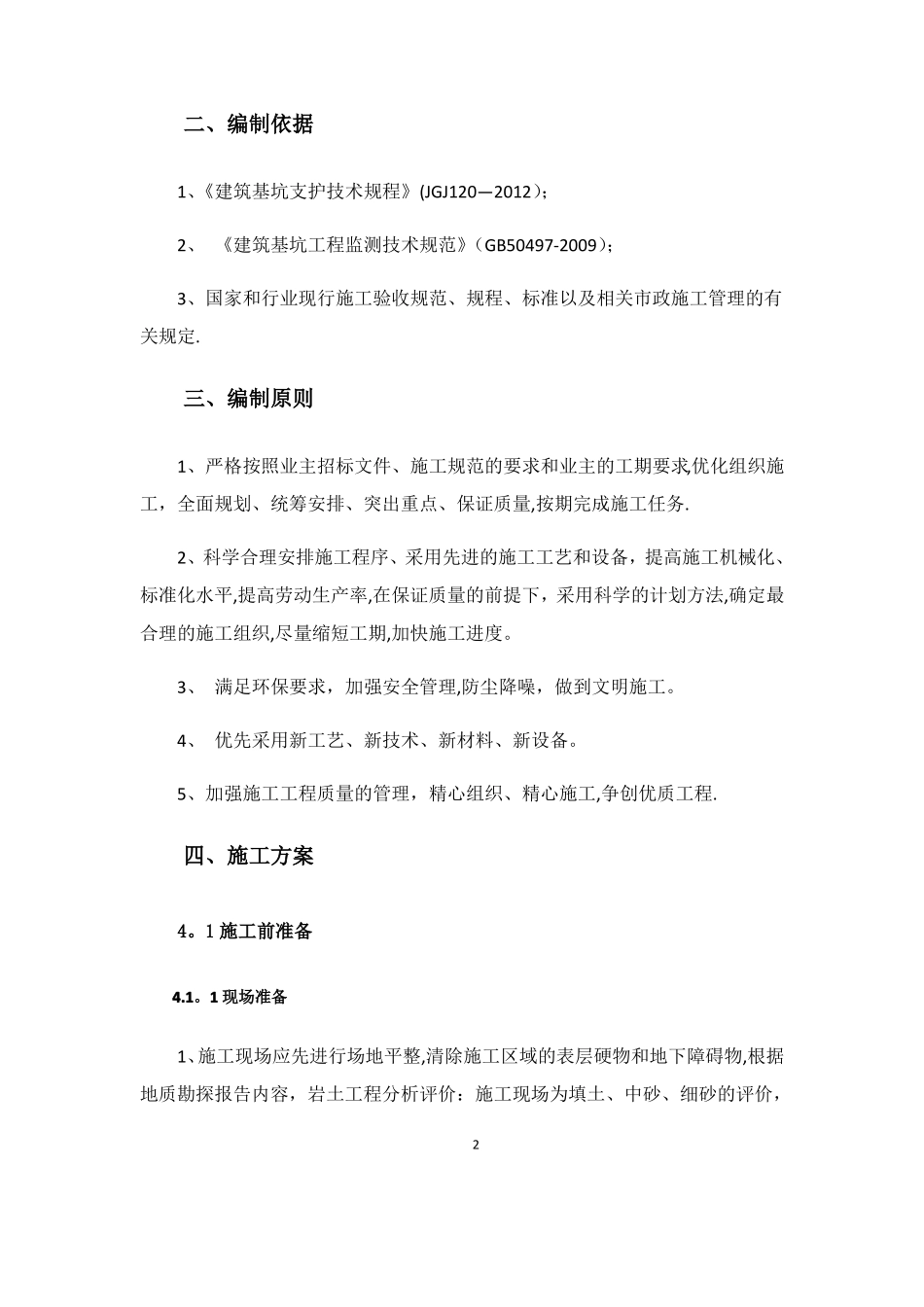

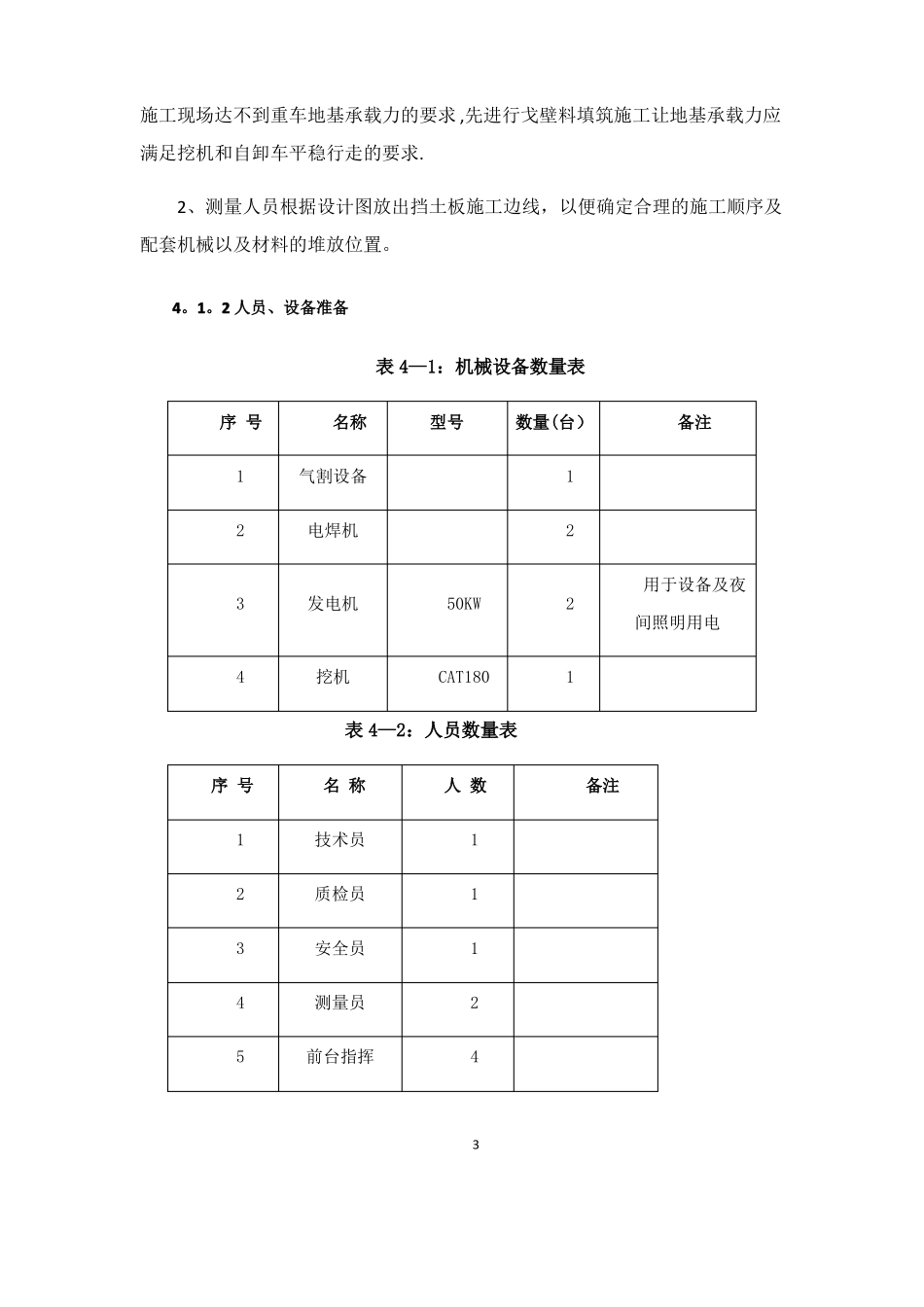

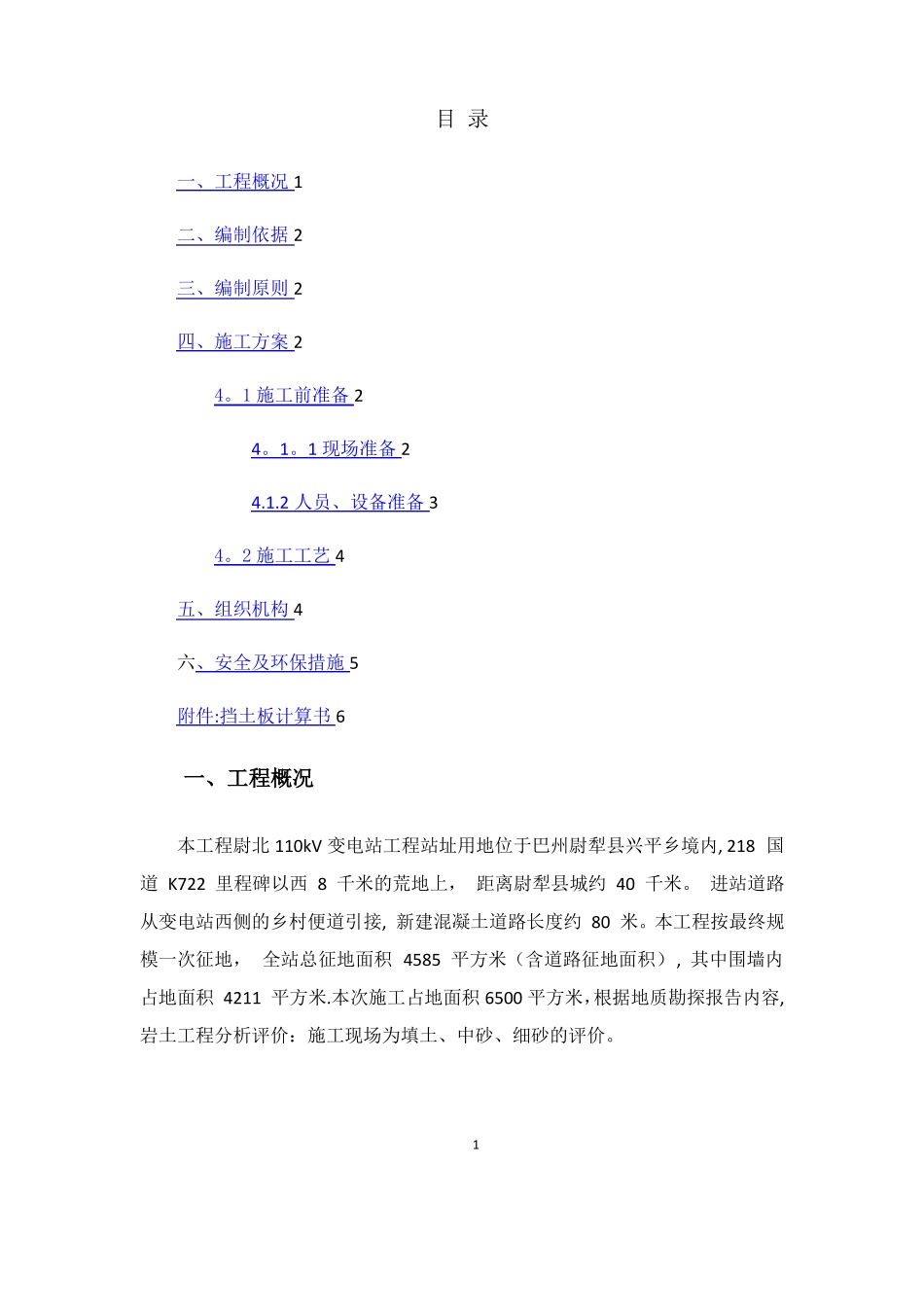

目录一、工程概况1二、编制依据2三、编制原则2四、施工方案24。1施工前准备24。1。1现场准备24.1.2人员、设备准备34。2施工工艺4五、组织机构4六、安全及环保措施5附件:挡土板计算书6一、工程概况本工程尉北110kV变电站工程站址用地位于巴州尉犁县兴平乡境内,218国道K722里程碑以西8千米的荒地上，距离尉犁县城约40千米。进站道路从变电站西侧的乡村便道引接,新建混凝土道路长度约80米。本工程按最终规模一次征地，全站总征地面积4585平方米（含道路征地面积）,其中围墙内占地面积4211平方米.本次施工占地面积6500平方米，根据地质勘探报告内容,岩土工程分析评价：施工现场为填土、中砂、细砂的评价。1二、编制依据1、《建筑基坑支护技术规程》(JGJ120—2012）；2、《建筑基坑工程监测技术规范》（GB50497-2009）；3、国家和行业现行施工验收规范、规程、标准以及相关市政施工管理的有关规定.三、编制原则1、严格按照业主招标文件、施工规范的要求和业主的工期要求,优化组织施工，全面规划、统筹安排、突出重点、保证质量,按期完成施工任务.2、科学合理安排施工程序、采用先进的施工工艺和设备，提高施工机械化、标准化水平,提高劳动生产率,在保证质量的前提下，采用科学的计划方法,确定最合理的施工组织,尽量缩短工期,加快施工进度。3、满足环保要求，加强安全管理,防尘降噪，做到文明施工。4、优先采用新工艺、新技术、新材料、新设备。5、加强施工工程质量的管理，精心组织、精心施工,争创优质工程.四、施工方案4。1施工前准备4.1。1现场准备1、施工现场应先进行场地平整,清除施工区域的表层硬物和地下障碍物,根据地质勘探报告内容，岩土工程分析评价：施工现场为填土、中砂、细砂的评价，2施工现场达不到重车地基承载力的要求,先进行戈壁料填筑施工让地基承载力应满足挖机和自卸车平稳行走的要求.2、测量人员根据设计图放出挡土板施工边线，以便确定合理的施工顺序及配套机械以及材料的堆放位置。4。1。2人员、设备准备表4—1：机械设备数量表序号12名称气割设备电焊机型号数量(台）12备注用于设备及夜3发电机50KW2间照明用电4挖机CAT1801表4—2：人员数量表序号12345名称技术员质检员安全员测量员前台指挥人数11124备注36789电工焊工普工合计1215274。2施工工艺1、基坑顶排水：在基坑顶四周离基坑边距离不小于2m开排水沟，并将沟底、壁三方粉刷水泥砂浆，保证地面水不得流入基坑及冲刷基坑边坡。2、修整坡面:按1:0.2左右的坡度修整坡面，并将坡面基本修平，以便挡土板能紧贴坡面.3、铺设挡土护坡板：采用150mm×150mm木方立柱将5cm×20cm的木跳板相互连接形成一块1.5mx2m的整块木板（立柱间距0.9m），铺设板时每次都将一幅(一块架板长度）从坡脚铺设到坡顶，宜采用挤缝方式铺设，留缝宽度不得大于100mm。4、支撑及拉锚：铺设挡土护坡板2～3幅长度（≥6m，即一根钢管定尺长度）后,随即进行支撑（支撑要求:使用单根长为6m的［18槽钢作为立杆打入土中，嵌固深度为3m，支撑立杆间距5。5m布置。支撑立杆紧贴挡土板，将挡土板顶紧贴于坡面）。5、完成挡土板后，在基坑进行基础施工作业期间不得损坏挡土板结构。五、组织机构项目经理4项目总工技术员工长财备物安质公综务部部资设全部检部室合办挡土板施工队伍5六、安全及环保措施1、现场支护材料应分类码放整齐，不得随意堆放。支护时,应随支设随供应，不得集中堆放在沟槽、基坑边上。运入槽、坑内的材料应卧放平稳。2、使用起重机从地面向沟槽、基坑内运送支护材料时，应符合下列要求：（1）起吊时，钢丝绳应保持垂直,不得斜吊。（2)吊运时,沟槽上下均应划定作业区域，非作业人员禁止入内。（3）运输车辆和起重机与沟槽、基坑边缘的距离应依荷载、土质、槽深和槽(坑）壁状况确定,且不得小于1.5m。（4）严禁起重机械超载吊运。（5）作业时，必须由信号工指挥。起吊前，指挥人员应检查吊点、吊索具和周围环境状况,确认安全。（6）作业时，机臂回转范围内严禁有人。(7）起重机、吊索具应完好，防护装置应齐全有效.作业前应检查、试运行，确认符合要求。（8）吊运材料距槽底50cm时，作业人员方可靠近，吊物落地确认稳固或临时支撑牢固后...
