旧桥拆除方案VIP免费

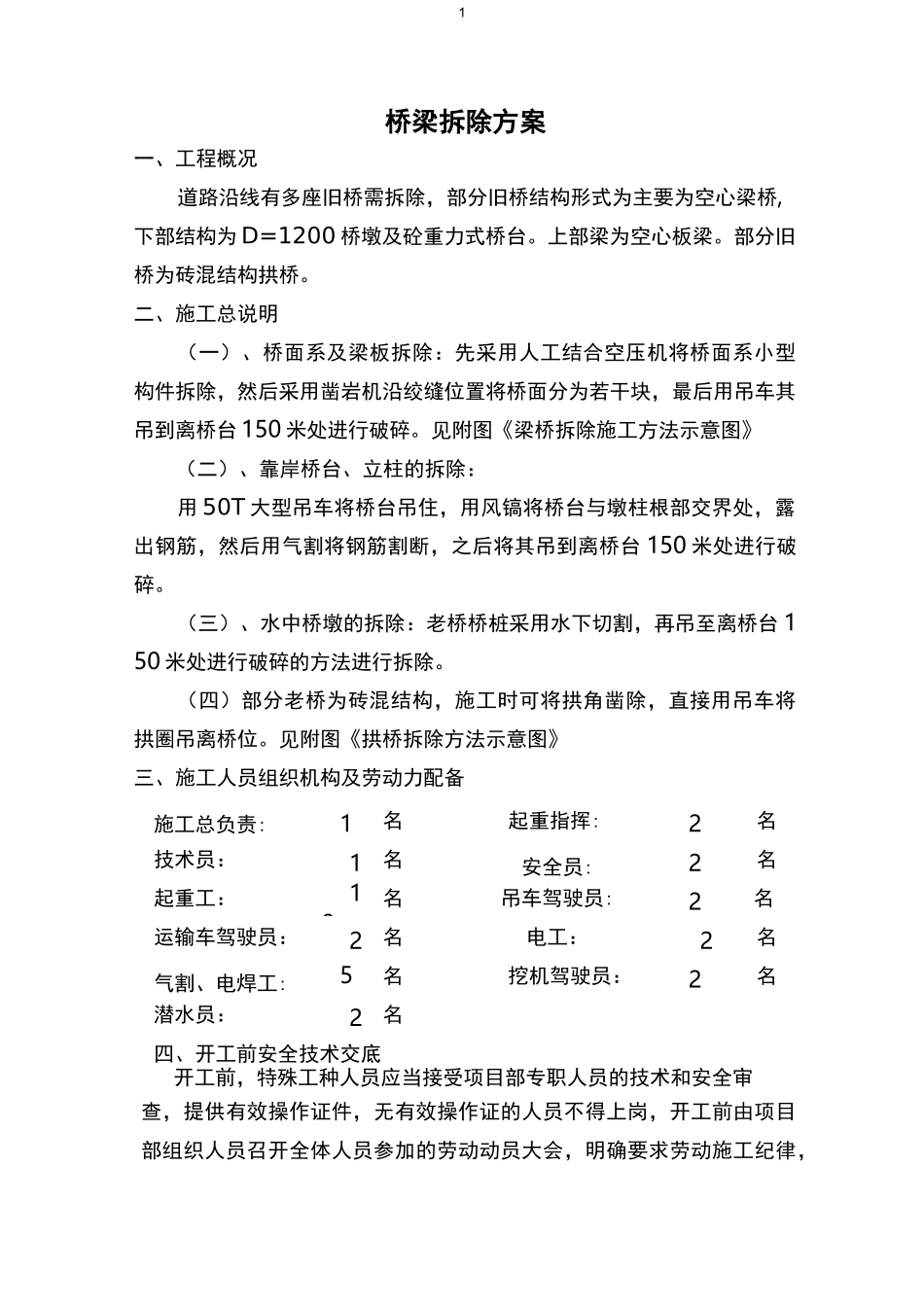

旧桥拆除方案_第1页
1/11

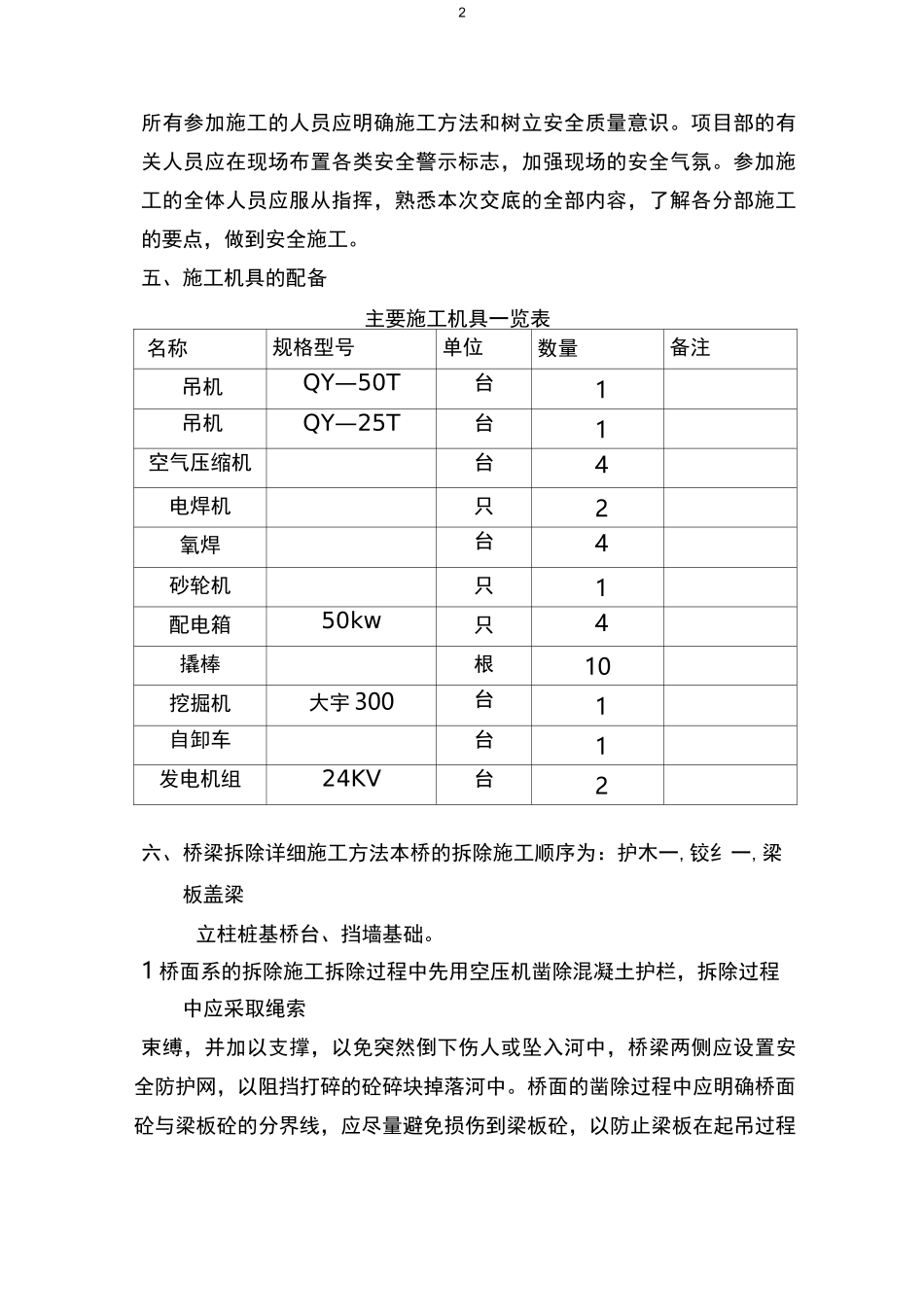

旧桥拆除方案_第2页
2/11

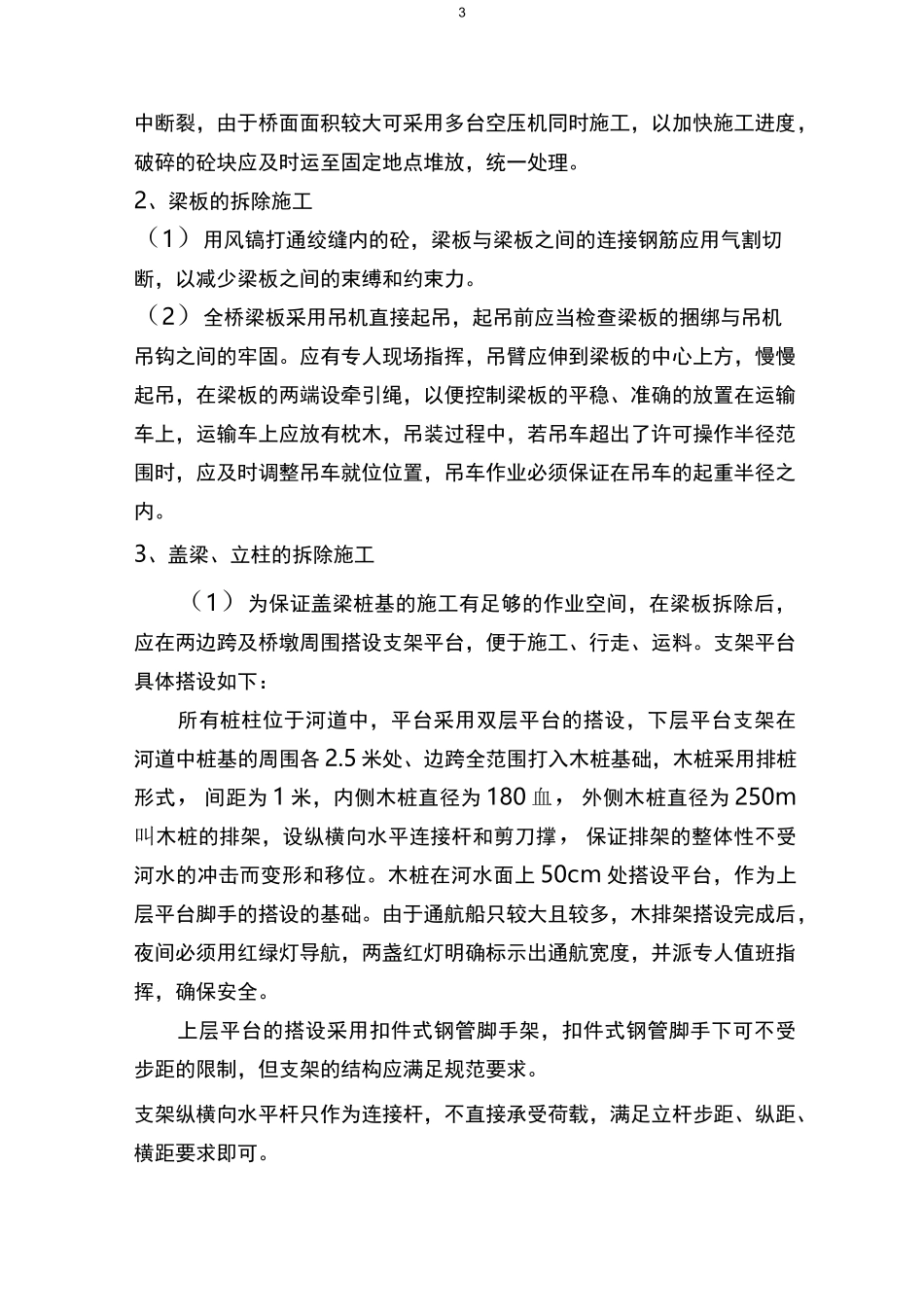

旧桥拆除方案_第3页
3/11
1桥梁拆除方案一、工程概况道路沿线有多座旧桥需拆除,部分旧桥结构形式为主要为空心梁桥,下部结构为D=1200桥墩及砼重力式桥台。上部梁为空心板梁。部分旧桥为砖混结构拱桥。二、施工总说明(一)、桥面系及梁板拆除:先采用人工结合空压机将桥面系小型构件拆除,然后采用凿岩机沿绞缝位置将桥面分为若干块,最后用吊车其吊到离桥台150米处进行破碎。见附图《梁桥拆除施工方法示意图》(二)、靠岸桥台、立柱的拆除:用50T大型吊车将桥台吊住,用风镐将桥台与墩柱根部交界处,露出钢筋,然后用气割将钢筋割断,之后将其吊到离桥台150米处进行破碎。(三)、水中桥墩的拆除:老桥桥桩采用水下切割,再吊至离桥台150米处进行破碎的方法进行拆除。(四)部分老桥为砖混结构,施工时可将拱角凿除,直接用吊车将拱圈吊离桥位。见附图《拱桥拆除方法示意图》三、施工人员组织机构及劳动力配备施工总负责:1名起重指挥:2名技术员:1名安全员:2名起重工:10名吊车驾驶员:2名运输车驾驶员:2名电工:2名气割、电焊工:5名挖机驾驶员:2名潜水员:2名四、开工前安全技术交底开工前,特殊工种人员应当接受项目部专职人员的技术和安全审查,提供有效操作证件,无有效操作证的人员不得上岗,开工前由项目部组织人员召开全体人员参加的劳动动员大会,明确要求劳动施工纪律,2所有参加施工的人员应明确施工方法和树立安全质量意识。项目部的有关人员应在现场布置各类安全警示标志,加强现场的安全气氛。参加施工的全体人员应服从指挥,熟悉本次交底的全部内容,了解各分部施工的要点,做到安全施工。五、施工机具的配备主要施工机具一览表名称规格型号单位数量备注吊机QY—50T台1吊机QY—25T台1空气压缩机台4电焊机只2氧焊台4砂轮机只1配电箱50kw只4撬棒根10挖掘机大宇300台1自卸车台1发电机组24KV台2六、桥梁拆除详细施工方法本桥的拆除施工顺序为:护木一,铰纟一,梁板盖梁立柱桩基桥台、挡墙基础。1桥面系的拆除施工拆除过程中先用空压机凿除混凝土护栏,拆除过程中应采取绳索束缚,并加以支撑,以免突然倒下伤人或坠入河中,桥梁两侧应设置安全防护网,以阻挡打碎的砼碎块掉落河中。桥面的凿除过程中应明确桥面砼与梁板砼的分界线,应尽量避免损伤到梁板砼,以防止梁板在起吊过程3中断裂,由于桥面面积较大可采用多台空压机同时施工,以加快施工进度,破碎的砼块应及时运至固定地点堆放,统一处理。2、梁板的拆除施工(1)用风镐打通绞缝内的砼,梁板与梁板之间的连接钢筋应用气割切断,以减少梁板之间的束缚和约束力。(2)全桥梁板采用吊机直接起吊,起吊前应当检查梁板的捆绑与吊机吊钩之间的牢固。应有专人现场指挥,吊臂应伸到梁板的中心上方,慢慢起吊,在梁板的两端设牵引绳,以便控制梁板的平稳、准确的放置在运输车上,运输车上应放有枕木,吊装过程中,若吊车超出了许可操作半径范围时,应及时调整吊车就位位置,吊车作业必须保证在吊车的起重半径之内。3、盖梁、立柱的拆除施工(1)为保证盖梁桩基的施工有足够的作业空间,在梁板拆除后,应在两边跨及桥墩周围搭设支架平台,便于施工、行走、运料。支架平台具体搭设如下:所有桩柱位于河道中,平台采用双层平台的搭设,下层平台支架在河道中桩基的周围各2.5米处、边跨全范围打入木桩基础,木桩采用排桩形式,间距为1米,内侧木桩直径为180血,外侧木桩直径为250m叫木桩的排架,设纵横向水平连接杆和剪刀撑,保证排架的整体性不受河水的冲击而变形和移位。木桩在河水面上50cm处搭设平台,作为上层平台脚手的搭设的基础。由于通航船只较大且较多,木排架搭设完成后,夜间必须用红绿灯导航,两盏红灯明确标示出通航宽度,并派专人值班指挥,确保安全。上层平台的搭设采用扣件式钢管脚手架,扣件式钢管脚手下可不受步距的限制,但支架的结构应满足规范要求。支架纵横向水平杆只作为连接杆,不直接承受荷载,满足立杆步距、纵距、横距要求即可。4支架搭设前应进行支架搭设的安全、技术交底。技术人员测设轴线进行放样。立杆的纵距、横距均为1米,立杆底部设可调托座,可调托座与下部平台面之间设木方支承垫,以增大立杆与下部平台之间的受...
