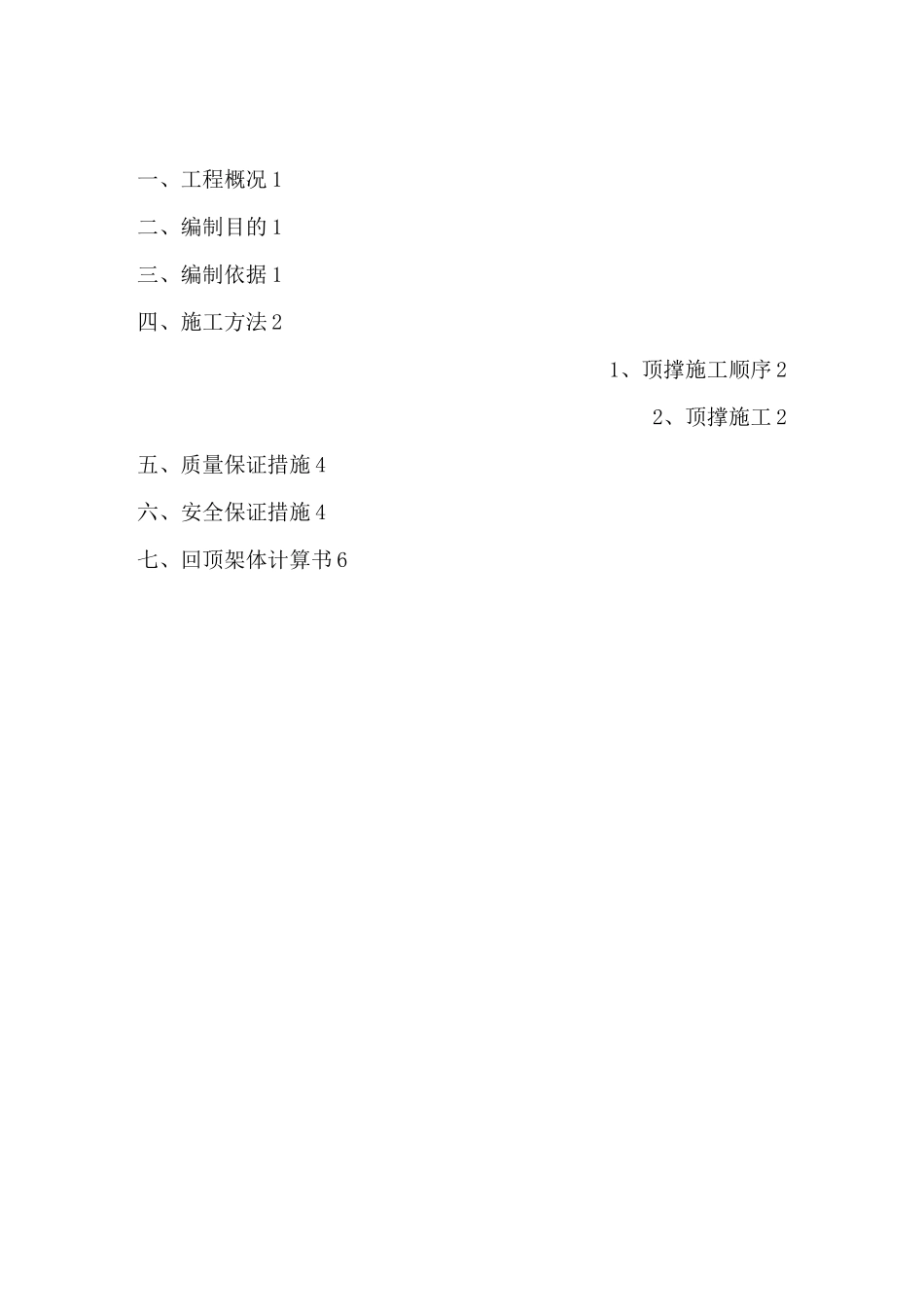

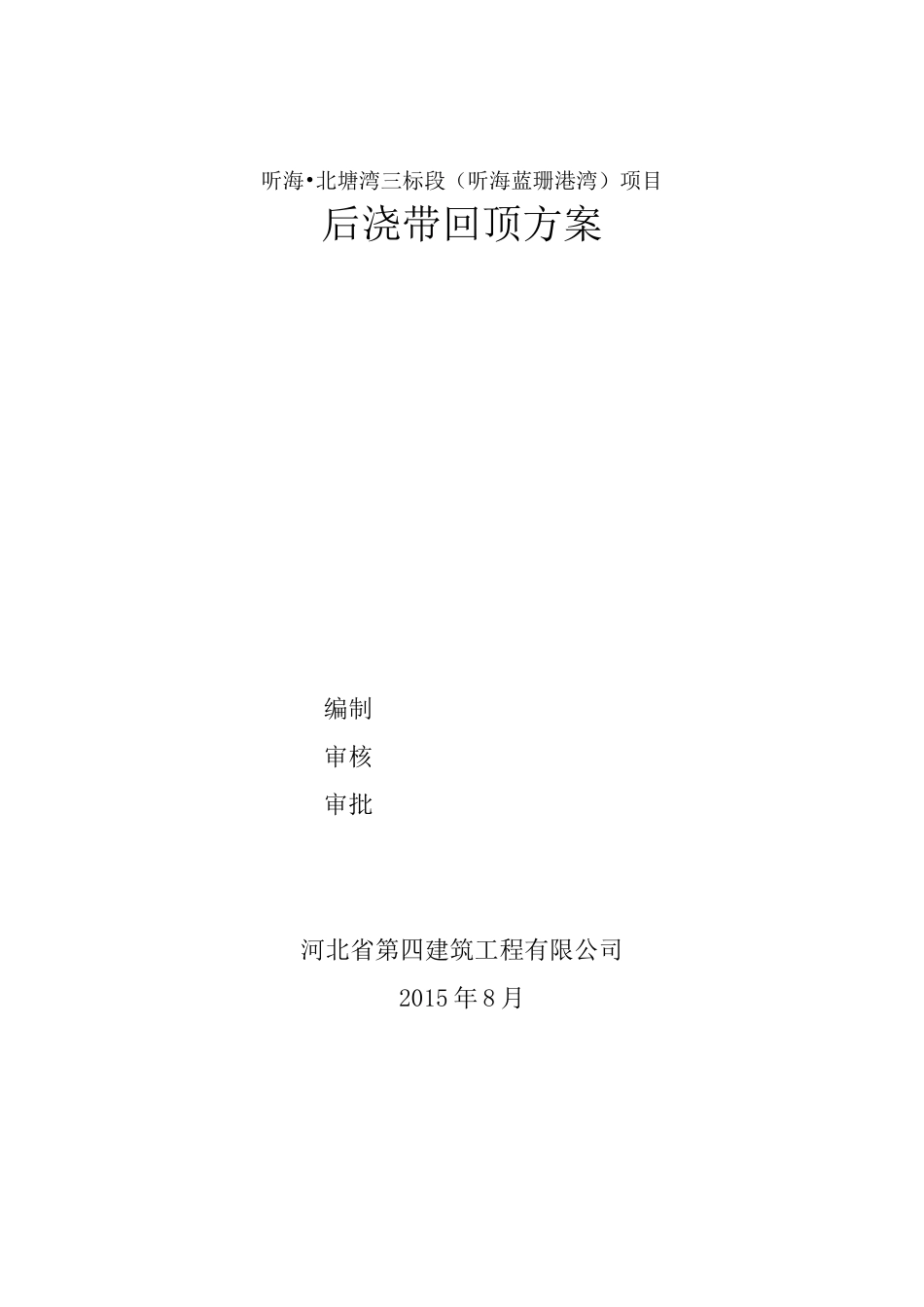

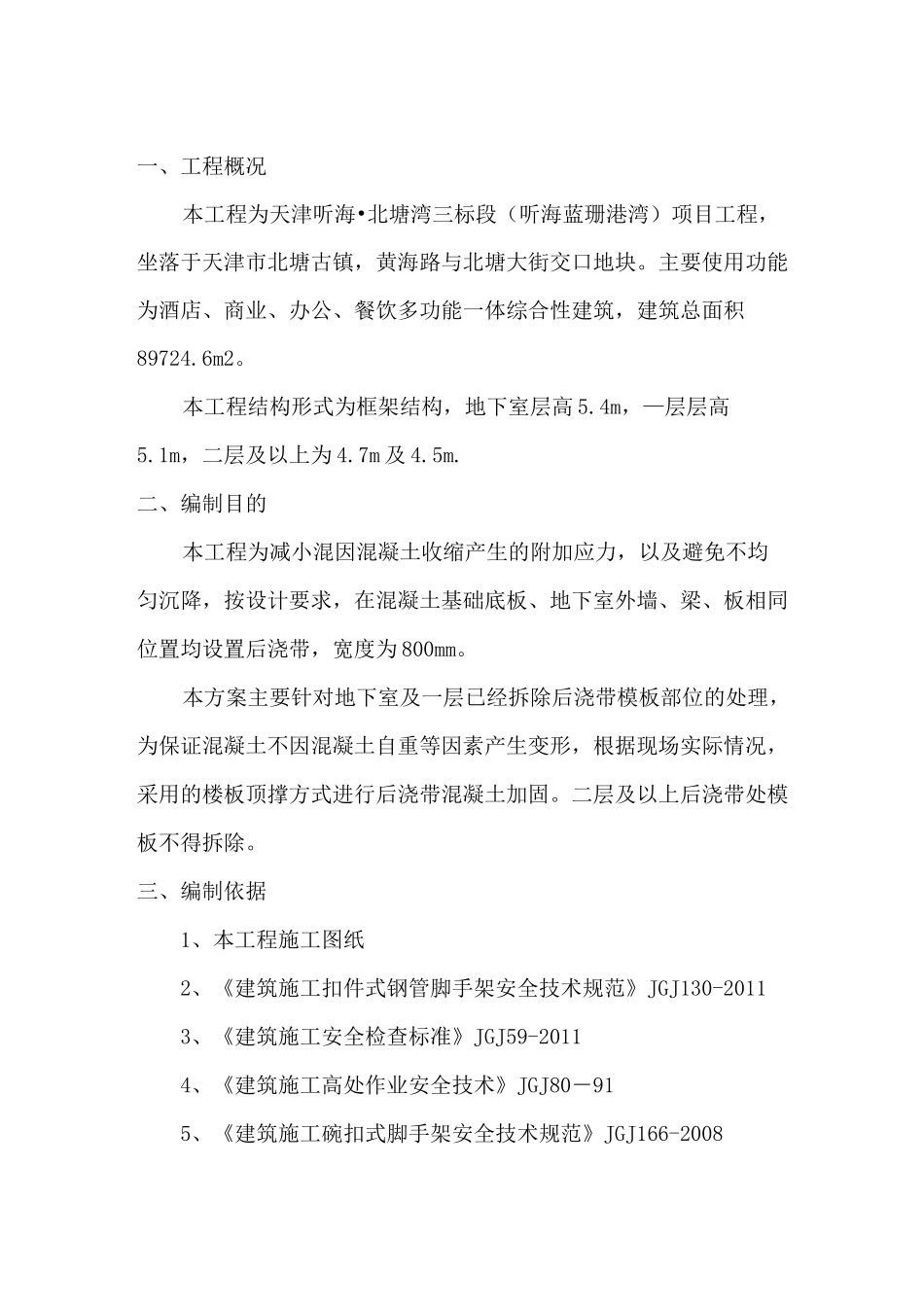

听海•北塘湾三标段（听海蓝珊港湾）项目后浇带回顶方案编制审核审批河北省第四建筑工程有限公司2015年8月一、工程概况1二、编制目的1三、编制依据1四、施工方法21、顶撑施工顺序22、顶撑施工2五、质量保证措施4六、安全保证措施4七、回顶架体计算书6一、工程概况本工程为天津听海•北塘湾三标段（听海蓝珊港湾）项目工程，坐落于天津市北塘古镇，黄海路与北塘大街交口地块。主要使用功能为酒店、商业、办公、餐饮多功能一体综合性建筑，建筑总面积89724.6m2。本工程结构形式为框架结构，地下室层高5.4m，—层层高5.1m，二层及以上为4.7m及4.5m.二、编制目的本工程为减小混因混凝土收缩产生的附加应力，以及避免不均匀沉降，按设计要求，在混凝土基础底板、地下室外墙、梁、板相同位置均设置后浇带，宽度为800mm。本方案主要针对地下室及一层已经拆除后浇带模板部位的处理，为保证混凝土不因混凝土自重等因素产生变形，根据现场实际情况，采用的楼板顶撑方式进行后浇带混凝土加固。二层及以上后浇带处模板不得拆除。三、编制依据1、本工程施工图纸2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《建筑施工高处作业安全技术》JGJ80－915、《建筑施工碗扣式脚手架安全技术规范》JGJ166-2008四、施工方法原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。1、顶撑施工顺序梁底模板拆除一梁底顶撑一顶板模板拆除一顶板顶撑2、顶撑施工为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。拆除部位后浇带处支撑必须及时进行回顶。后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。后浇带两端的板采用碗扣式脚手架支撑，板底铺设40X80mm方木，梁底采用扣件式钢管脚手架增设两排立杆。支撑系统的碗扣式脚手架在后浇带两侧搭设双排支撑架体，架体顶端设置U型可调顶托，木方架设在可调顶托上，调节U型顶托，将方木与梁底、板底顶撑牢固，U型可调顶托伸出钢管顶端W200mm。双排支撑架体纵横向间距900mm，步距1200mm，共设置四道横杆。两侧双排架体之间间距1200mm，使用1200mm长碗扣式脚手架拉杆进行拉结。梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管相同。后浇带回顶剖面图五、质量保证措施1、根据公司质量方针和质量手册的要求，选择合格的材料供应商。2、对于进场的模板、钢管杆件、构件、配件、加固件等应按规范要求进行检查、验收；对不合格品必须退货，严禁投入使用。3、对同一批次使用的材料，应核对其尺寸规格是否相同，严禁将外径不同的钢管混合使用。六、安全保证措施1、安全生产保证体系1.1、以项目经理部为核心组成以项目经理为首的分级负责的安全生产保证体系。1.2、项目经理是安全生产的第一责任人，统筹协调、指挥、全面负责安全管理。1.3、施工负责人是安全管理的第一直接责任人，代表项目经理部行使安全管理的权力，负责本工程安全标准的制定，执行情况的监督与检查。1.4、技术负责人是安全技术的第一责任者，负责安全技术措施的审核批准。1.5、工长、专职安全员在指挥部的统一领导下，具体负责安全技术、措施的执行，领导劳务作业队伍开展安全建设，是安全生产有力保证层。2、安全教育制度2.1、严格执行三级安全教育制度。新进场的每个施工人员，必须先接受公司、项目部、班组“三级”教育，并在“三级安全教育卡”上签名，并登记其本人的身份证号码。2.2、三级安全教育是指公司对新进场的施工人员着重进行安全基本知识、法规、法制教育；项目部对新进场的施工人员着重进行现场规章制度和遵章守纪教育；班组对新进场的施工人员着重进行本工种岗位安全操作及班组安全纪律教育。2.3、施工人员在变换工种时，必须接收新工种的岗位安全操作知识教育；特种作业人员若变换新工种须经市一级有关部门重新培训考核发证。2.4、定期对施工人员进行安全技术教育，项目部对班组的安全技术教育每月一次，班组对工人的安全技术教育每周一次。教育类别为：操作规程、技能、班前教育等。2.5、在节假日前后，必...
