带电粒子在磁场中的运动动态圆之滚动圆教学设计——余欢VIP免费

带电粒子在磁场中的运动动态圆之滚动圆教学设计——余欢_第1页
1/2
带电粒子在磁场中的运动动态圆之滚动圆教学设计——余欢_第2页
2/2

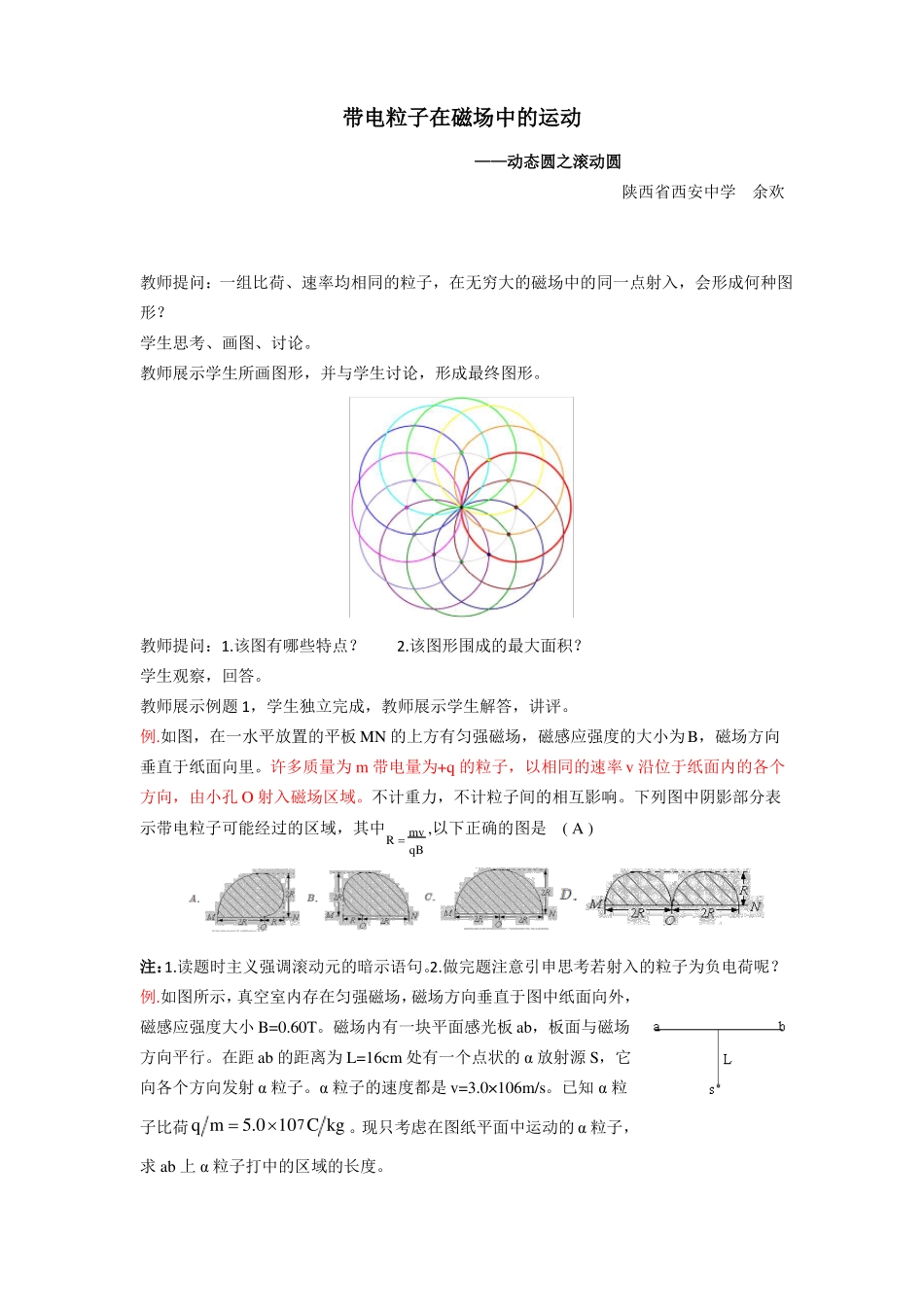

带电粒子在磁场中的运动——动态圆之滚动圆陕西省西安中学余欢教师提问:一组比荷、速率均相同的粒子,在无穷大的磁场中的同一点射入,会形成何种图形?学生思考、画图、讨论。教师展示学生所画图形,并与学生讨论,形成最终图形。教师提问:1.该图有哪些特点?2.该图形围成的最大面积?学生观察,回答。教师展示例题1,学生独立完成,教师展示学生解答,讲评。例.如图,在一水平放置的平板MN的上方有匀强磁场,磁感应强度的大小为B,磁场方向垂直于纸面向里。许多质量为m带电量为+q的粒子,以相同的速率v沿位于纸面内的各个方向,由小孔O射入磁场区域。不计重力,不计粒子间的相互影响。下列图中阴影部分表示带电粒子可能经过的区域,其中Rmv,以下正确的图是(A)qB注:1.读题时主义强调滚动元的暗示语句。2.做完题注意引申思考若射入的粒子为负电荷呢?例.如图所示,真空室内存在匀强磁场,磁场方向垂直于图中纸面向外,磁感应强度大小B=0.60T。磁场内有一块平面感光板ab,板面与磁场方向平行。在距ab的距离为L=16cm处有一个点状的α放射源S,它向各个方向发射α粒子。α粒子的速度都是v=3.0×106m/s。已知α粒子比荷qm5.010Ckg。现只考虑在图纸平面中运动的α粒子,求ab上α粒子打中的区域的长度。7注:1.读题时主义强调滚动元的暗示语句。2.做完题注意引申思考若射入的粒子为负电荷呢?例.如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P为磁场边界上的一点,大量相同的带电粒子以相同的速率经过P点,在纸面内沿不同的方向射入磁场,若粒子射入的速度为v1,这些粒子在磁场边界的出射点分布在六分之一圆周上;若粒子射入速度为v2,相应的出射点分布在三分之一圆周上,不计重力及带电粒子之间的相互作用,则v2:v1为()A.3:2B.2:1C.3:1D.3:2注:1.读题时主义强调滚动元的暗示语句。2.做完题注意引申思考若射入的粒子为负电荷呢?课堂小结:滚动圆:由于速度大小相同,但方向各异,导致圆在以进入点为圆心,以2r为半径的圆形范围内滚动。解题时需要关注:1.粒子从固定点射入,比荷、速率、B均相同;2.常与不同形状的边界结合;3.图形的形状与粒子在磁场中运动的方向有关。在运用几何画板展示滚动圆的物理意境!
