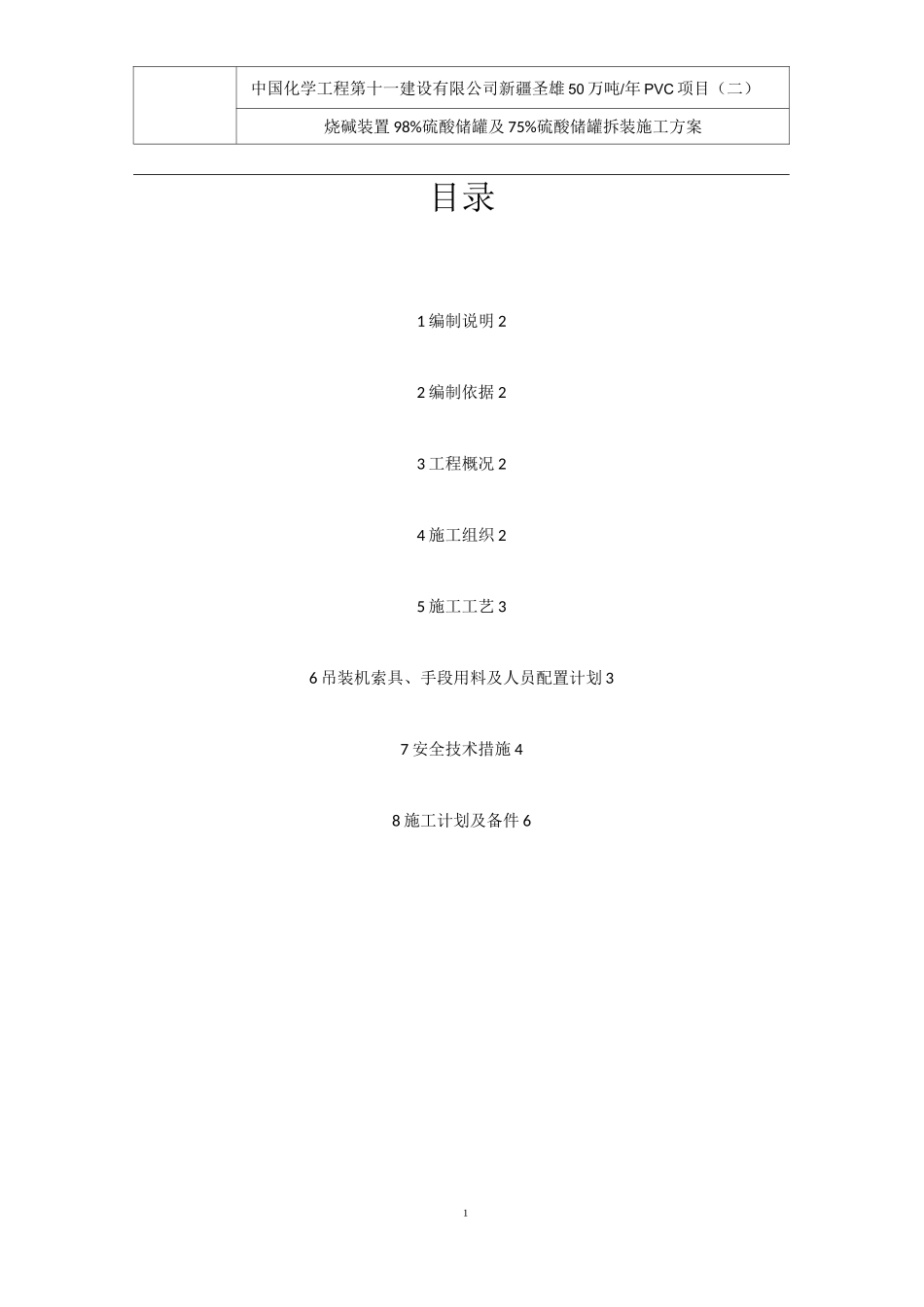

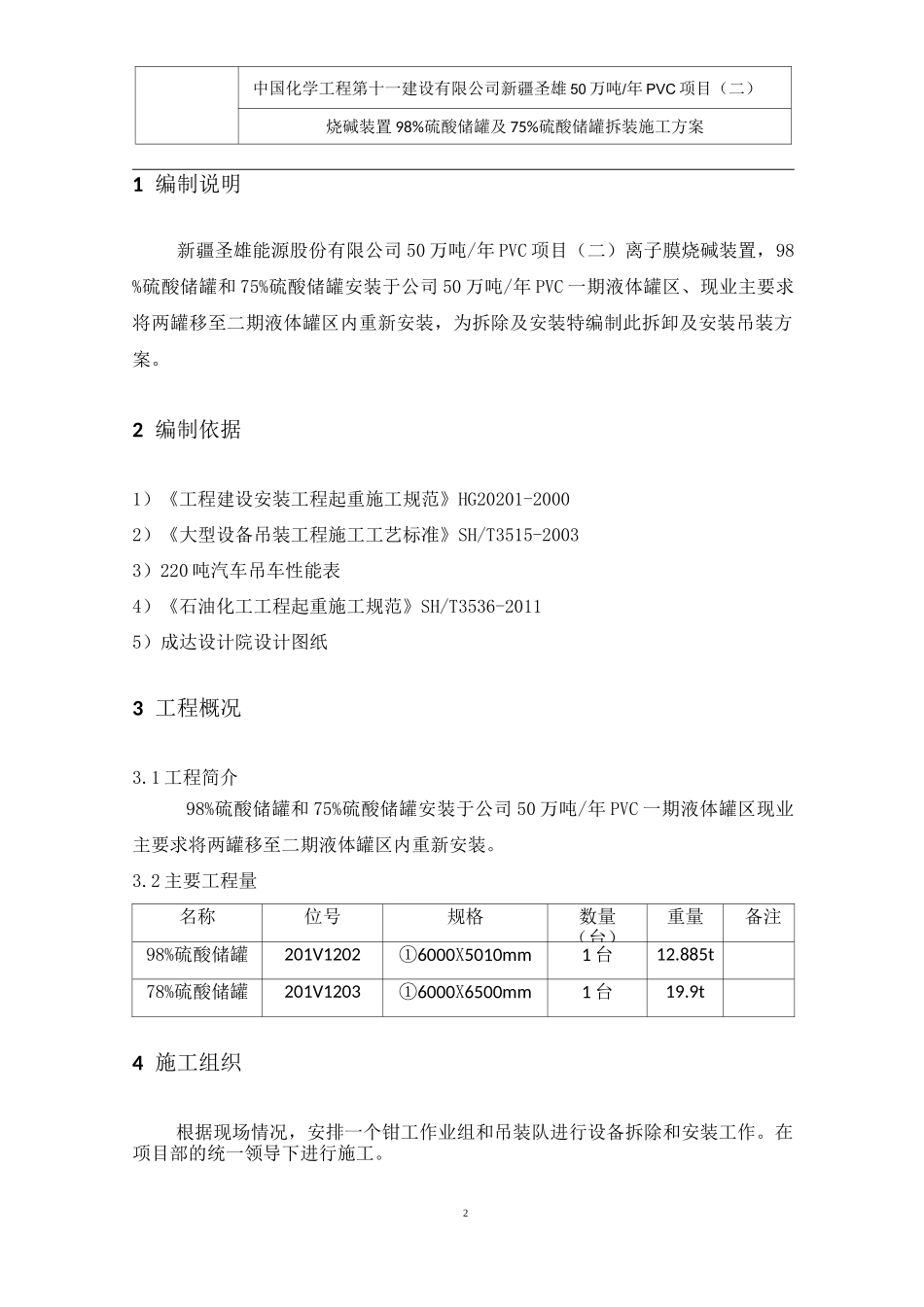

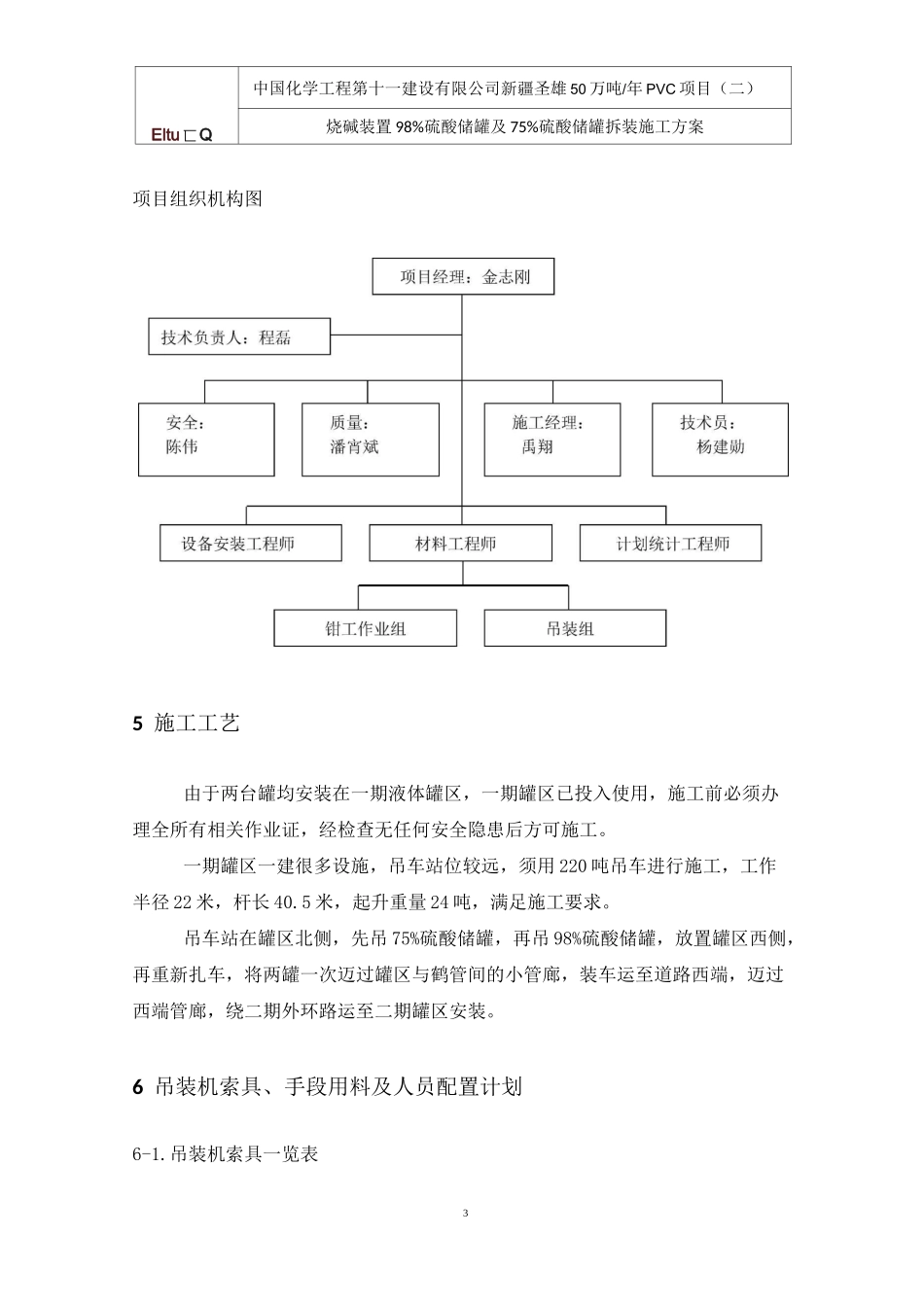

1中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案目录1编制说明22编制依据23工程概况24施工组织25施工工艺36吊装机索具、手段用料及人员配置计划37安全技术措施48施工计划及备件62中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案1编制说明新疆圣雄能源股份有限公司50万吨/年PVC项目(二)离子膜烧碱装置,98%硫酸储罐和75%硫酸储罐安装于公司50万吨/年PVC一期液体罐区、现业主要求将两罐移至二期液体罐区内重新安装,为拆除及安装特编制此拆卸及安装吊装方案。2编制依据1)《工程建设安装工程起重施工规范》HG20201-20002)《大型设备吊装工程施工工艺标准》SH/T3515-20033)220吨汽车吊车性能表4)《石油化工工程起重施工规范》SH/T3536-20115)成达设计院设计图纸3工程概况3.1工程简介98%硫酸储罐和75%硫酸储罐安装于公司50万吨/年PVC一期液体罐区现业主要求将两罐移至二期液体罐区内重新安装。3.2主要工程量名称位号规格数量(台)重量备注98%硫酸储罐201V1202①6000X5010mm1台12.885t78%硫酸储罐201V1203①6000X6500mm1台19.9t4施工组织根据现场情况,安排一个钳工作业组和吊装队进行设备拆除和安装工作。在项目部的统一领导下进行施工。3Eltu匸Q中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案项目组织机构图5施工工艺由于两台罐均安装在一期液体罐区,一期罐区已投入使用,施工前必须办理全所有相关作业证,经检查无任何安全隐患后方可施工。一期罐区一建很多设施,吊车站位较远,须用220吨吊车进行施工,工作半径22米,杆长40.5米,起升重量24吨,满足施工要求。吊车站在罐区北侧,先吊75%硫酸储罐,再吊98%硫酸储罐,放置罐区西侧,再重新扎车,将两罐一次迈过罐区与鹤管间的小管廊,装车运至道路西端,迈过西端管廊,绕二期外环路运至二期罐区安装。6吊装机索具、手段用料及人员配置计划6-1.吊装机索具一览表典丘匸Q中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案序号名称规格单位数量备注1汽车吊QY220台1共计:1个台班2板车20t台13道木150X200根104钢丝绳①21-6X37+1对4①16-6X37+1对45气焊工具套16氧气瓶27乙炔瓶16-2.人员配置计4很升中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)E吐丘匸.Q烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案序号工种数量备注1吊装现场总指挥1人2起重吊装指挥2人3安全员1人4技术员1人5起重工2人6钳工1人7气焊工1人8普工47安全技术措施7.1吊装组织机构LU/亠冈位人员职责总指挥金志刚全面负责技术负责人程磊技术负责、编制方案安全员陈伟安全监督钳工徐起立组织岗位作业、遵守作业规程吊装指挥张建勇试吊和正式吊装指挥,司车负责人张海滨按吊车及起重机械规程作业5典丘匸Q中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案7.2安全技术措施7.2.1安全组织体系成立以项目经理金志刚为主的安全组织机构,对设备安装的安全管理进行直线式监督检查。层层把关,防止安全事故的发生。7.2.2安全技术措施1).注意事项:a)报验合格的车辆进场后,在作业前必须进行安全检查,严禁带病作业。b)严禁酒后驾驶和疲劳驾驶。6中国化学工程第十一建设有限公司新疆圣雄50万吨/年PVC项目(二)烧碱装置98%硫酸储罐及75%硫酸储罐拆装施工方案c)吊装区域设立安全警戒绳,无关人员严禁进入。d)严格按起重规范作业,严禁违章指挥和作业。e)吊装区域内严禁交叉作业。f)吊装前检查车辆和吊装用机索具,吊车支腿下垫枕木。g)吊装由专人指挥,信号要明确,并保证每个作业人员都看到或听到。2).吊装需做:吊装前必须检查倒链是否完好,设备捆绑时要牢固。吊车挂好吊索具后,应根据设备起吊后不同状态再次确认吊索具不会与设备外侧附件相碰。当设备即将直立时要注意吊臂顶部吊钩与设备之间应保持有足够的距离。双吊车吊装时应格外注...
