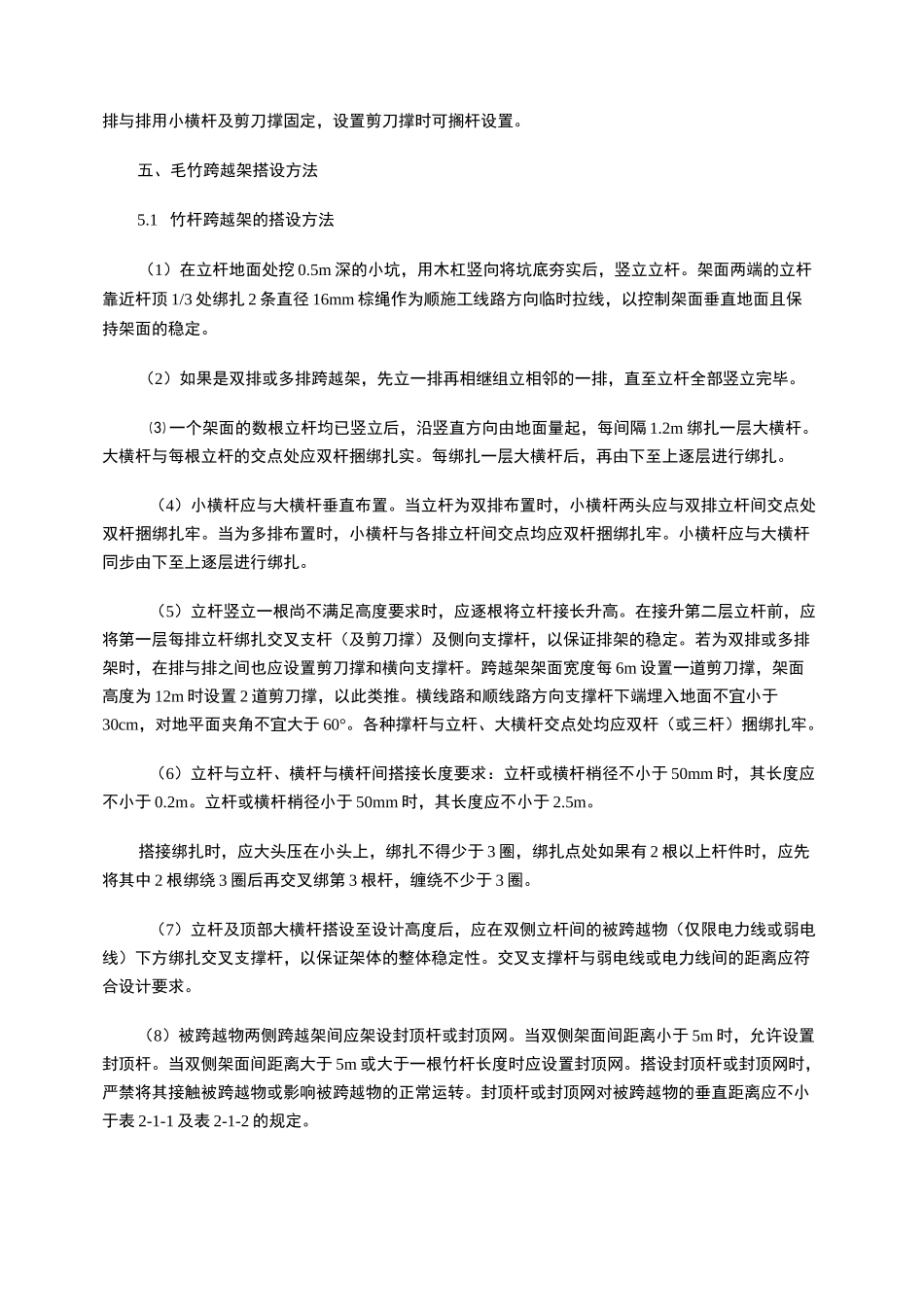

跨越架搭设施工方案作者：李龙飞来源：《中国科技博览》2016年第27期［摘;要］介绍送电线路架线施工中跨越架搭设施工方法及安全注意事项。［关键词］跨越架;毛竹;距离中图分类号：TM752文献标识码：A文章编号:1009-914X（2016）27-0045-02一、前言跨越施工在送电线路架设中及其频繁，因而跨越架的搭设也显得尤为重要。一般木质跨越架经常搭设用于35kV以下电力线、通讯线、公路、河流等施工。二、施工准备2.1跨越架搭设前应进行施工准备，包括对跨越物的测量，了解跨越架导电体对带电导线的距离以及封顶绝缘材料的特性等。2.2跨越架对带电导线的距离应满足表1要求：跨越架的宽度应满足需保护的架空线在风偏后，跨越处两边各有1.5m的保护范围。2.3材料要求（1）竹杆宜使用质地坚硬或生长期3年以上的毛竹（楠竹）。外观检查时，青嫩、枯黄、麻斑、虫蛀、横裂及纵裂超过一节者不得使用。（2）竹杆用于立杆（也称主杆）的弯曲度不大于1%,用于横杆的弯曲度不宜大于4%。（3）规定竹杆小头直径应不小于一下数值：立杆、大横杆、剪刀撑、支杆为75mm。小横杆为90mm,60~90mm时可双杆合并或单杆加密使用。（4）绑扎材料。竹杆跨越架一般用铁丝绑扎,也可以用塑料纤维绳绑扎。三、跨越架搭设放样3.1跨越架架体的中心线应与新建线路的中心线重合;3.2跨越架架体的长度通常须考虑新架线的两边最大宽度及交叉情况、风偏因素等。宽度须考虑被跨越物的宽度及能保证架子自身稳定条件。（见图1）3.3；跨越架的有效长度：导线或地线间距+风偏值（v=10m/s风速）以及两边线各1.5m安全裕度。实际整架长度：有效长度计及交叉角之后的长度。即：整架实际长度=0为跨越交叉角）3.4跨越架架顶宽度（横线路方向有效遮护宽度）B亦可按下式计算：式中：B—跨越架架顶宽度，m;Zx——施工线路导地线等安装气象条件下在跨越点处的风偏距离，m;b——跨越架所遮护的最外侧导、地线间在横线路方向的水平距离，m;3.5立杆的定位设计（1）根据被跨越物的重要性、位置、大小、高度等，确定采用何种跨越架形式，如双侧还是单侧单排、双排还是多排等。（2）跨越架中心应与线路中心线（或者某导线中心线）相重合，确定跨越架位置。（3）被跨越物为运行电力线路时，架面与被跨越物外缘间距应考虑运行电力线导线的风偏影响。（4）跨越架形式确定后，应了解毛竹材料的供货规格，其梢径应不小于75mm。如果达不到75mm,但达到40mm时，应将立杆间距1.2m改为0.8m。（5）根据跨越架型式、高度、宽度及双侧架面间的距离（及跨距）等，定出立杆的具体位置。四、跨越架搭设的基本规定4.1单排或多排立杆纵距、横距、步距可视跨越架的高度而定：如现场地形复杂，被跨越物不等按现场地形确定横距。4.2立杆纵面排数见表2：4.3跨越架搭设时应由内向外（指单排），立杆应先两头再中间，接下先扎大横杆再扎斜拉杆。排与排用小横杆及剪刀撑固定，设置剪刀撑时可搁杆设置。五、毛竹跨越架搭设方法5.1竹杆跨越架的搭设方法（1）在立杆地面处挖0.5m深的小坑，用木杠竖向将坑底夯实后，竖立立杆。架面两端的立杆靠近杆顶1/3处绑扎2条直径16mm棕绳作为顺施工线路方向临时拉线，以控制架面垂直地面且保持架面的稳定。（2）如果是双排或多排跨越架，先立一排再相继组立相邻的一排，直至立杆全部竖立完毕。⑶一个架面的数根立杆均已竖立后，沿竖直方向由地面量起，每间隔1.2m绑扎一层大横杆。大横杆与每根立杆的交点处应双杆捆绑扎实。每绑扎一层大横杆后，再由下至上逐层进行绑扎。（4）小横杆应与大横杆垂直布置。当立杆为双排布置时，小横杆两头应与双排立杆间交点处双杆捆绑扎牢。当为多排布置时，小横杆与各排立杆间交点均应双杆捆绑扎牢。小横杆应与大横杆同步由下至上逐层进行绑扎。（5）立杆竖立一根尚不满足高度要求时，应逐根将立杆接长升高。在接升第二层立杆前，应将第一层每排立杆绑扎交叉支杆（及剪刀撑）及侧向支撑杆，以保证排架的稳定。若为双排或多排架时，在排与排之间也应设置剪刀撑和横向支撑杆。跨越架架面宽度每6m设置一道剪刀撑，架面高度为12m时设置2道剪刀撑，以此类推。横线路和顺线路方向支撑杆下端埋入地面不宜小于30cm，对地平面...
