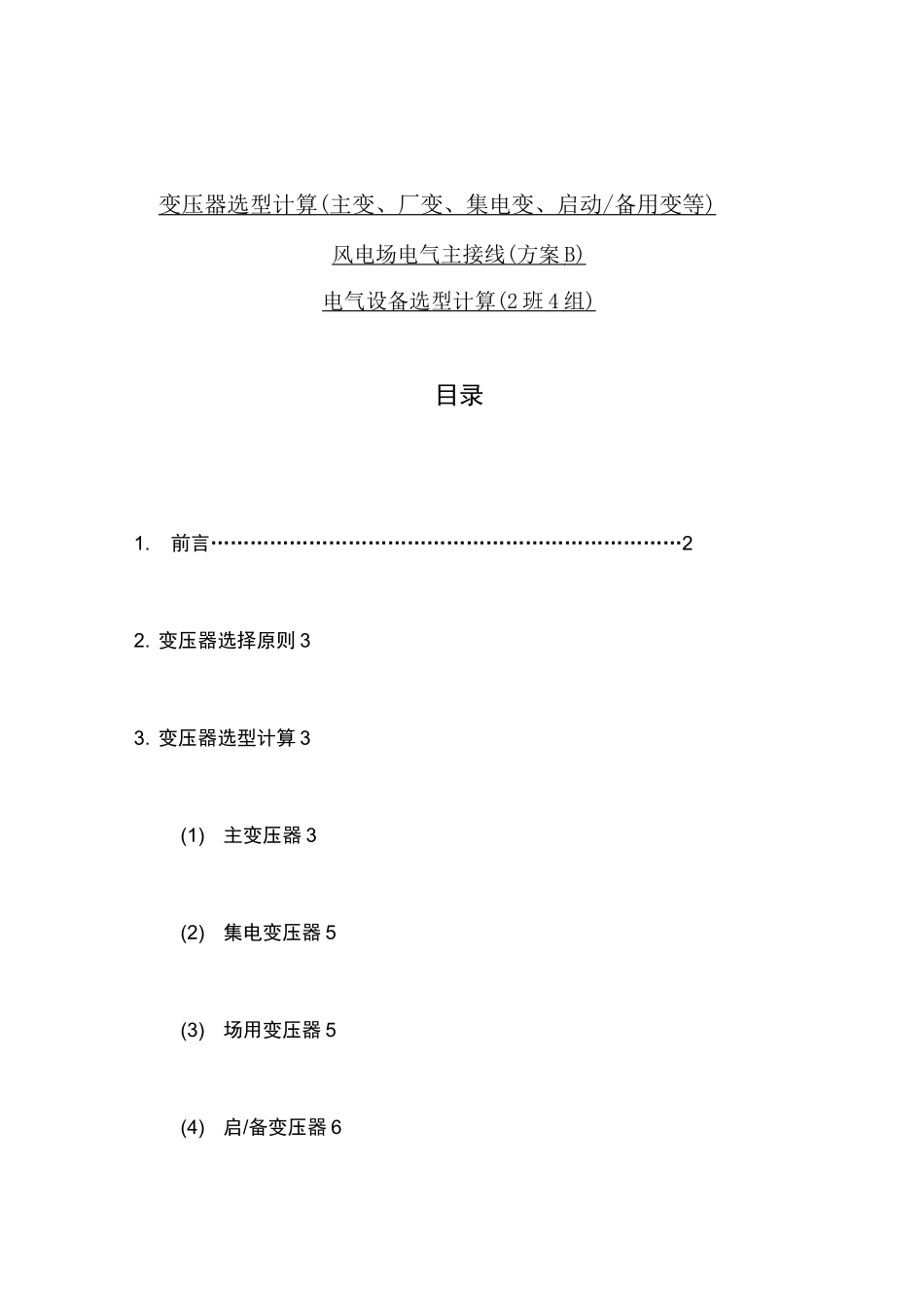

变压器选型计算(主变、厂变、集电变、启动/备用变等)风电场电气主接线(方案B)电气设备选型计算(2班4组)目录1.前言………………………………………………………………22.变压器选择原则33.变压器选型计算3(1)主变压器3(2)集电变压器5(3)场用变压器5(4)启/备变压器64............................................................................................................心得体会85.参考资料9.前言本学期在石阳春老师的带领下我们学习了《风电场电气系统》课程，主要讲述风电场电气部分的系统构成和主要设备，包括与风电场电气相关的各主要内容。主要内容为风电场电气系统的基本构成、主接线设计，风电场主要电气一次设备的结构、原理、型式参数及电气一次设备的选取，风电场电气二次系统、风电场的防雷和接地，风电场中的电力电子技术应用等。课程设计是对学生所学课程内容掌握情况的一次自我验证，有着极其重要的意义。通过课程设计能提高学生对所学知识的综合应用能力，能全面检查并掌握所学内容。通过本课程的课程设计，使学生巩固风电场电气工程的基础理论知识和基本计算方法，了解电力工业的内在关系和电气系统设计原理，熟悉电力行业规范和标准，具备应用理论知识分析和解决实际问题的能力和工程意识，为将来从事工程设计、设备安装、系统调试、维护保养等工作打下良好的基础。本次课程设计2班4组的主要任务是完成方案电气设备选型计算，并与2班1组配合，对所设计的方案进行经济性分析计算；完成方案A的电气设备选型。我在小组中负变压器的选型和相关计算。二.变压器选择原则风电场中的变压器包括主变压器、集电变压器和场用变压器。风电场各种变压器容量的确定方法如下：（1）集电变压器集电变压器的选择，可以按照常规电厂中单元接线的机端变压器的选择方法进行。即：按发电机额定容量扣除本机组的自用负荷后，留10%的裕度确定（2）升压站的主变压器对于升压站中的主变压器，则参照常规发电厂有发电机电压母线的主变压器进行选择：①主变容量的选择应满足风电场对于能量输送的要求，即主变压器应能够将低压母线上的最大剩余功率全部输送入电力系统。②有两台或多台主变并列运行时，当其中容量最大的一台因故退出运行时，其余主变在允许的正常过负荷范围内，应能输送母线最大剩余功率。（3）场用变压器风电场场用变压器的选择，容量按估算的风电场内部负荷并留一定的裕度确定。变压器的台数与电压等级、接线形式、传输容量、与系统的联系紧密程度等因素有密切关系：①与系统有强联系的大型、特大型风电场，在一种电压等级下，升压站中的主变应不少于2台。②与系统联系较弱的中、小型风电场和低压侧电压为6-10kV的变电所，可只装1台主变压器。三.变压器选型计算1.主变压器1）风电场全场总装机容量为：Pn=69X1.5MW=103.5MW2）主变压器台数的选择：本方案采用单母线分段设计，应有两台主变压器同时工作，考虑变压器检修应设一台备用变压器，所以风电场中应装设三台主变压器。3）主变压器容量的选择：总容量Sn=Pn/0.8=129375kVA总每台容量Sn=0.5XSn=64687.5kVA总4）主变压器型号的选择：风电机组发电时，潮流从风电场送到电网；风电机组不发电时，潮流从系统倒送站用电，电压波动较大，选用有载调压变压器。根据《风电场电气系统》（2010年版）P216。选其型号为：SFSY7—75000/110额定容量Snt=75000kVA额定电压：高电压110kV、中压35kV。空载损耗△Po=70kW,负载损耗厶Pk=267kW，阻抗电压Uk=17-18%,空载电流1=0.45%,连接组标号YN，d11。5）主变压器绕组、连接方式的选择：依据《电力工程电气手册》P216，当不受运输条件限制时，在330KV及以下的发电厂均选用三相变压器，依据《电力电气一次部分》P97，当电厂有三个电压等级时，一般可采用三相变压器或自耦变压器。但中压侧电压为110KV及以下时，多采用自耦变压器。依据《电力工程电气手册》P216,最大机组容量为125MW及以下发电厂，当有两种升高电压向用户供电或与系统连接时，为满足电网在不同功率状态运行下的潮流分布要求提供变电的可靠性和灵活性，减少电能损失，宜采用三项绕组变压器。两种升高电压的三相绕组变压...
