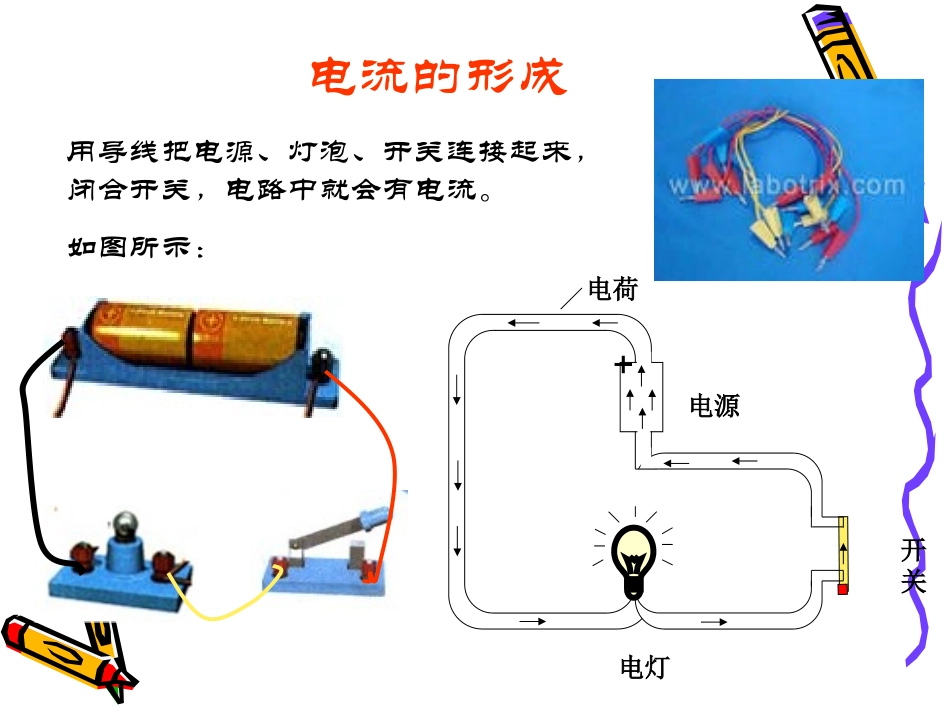

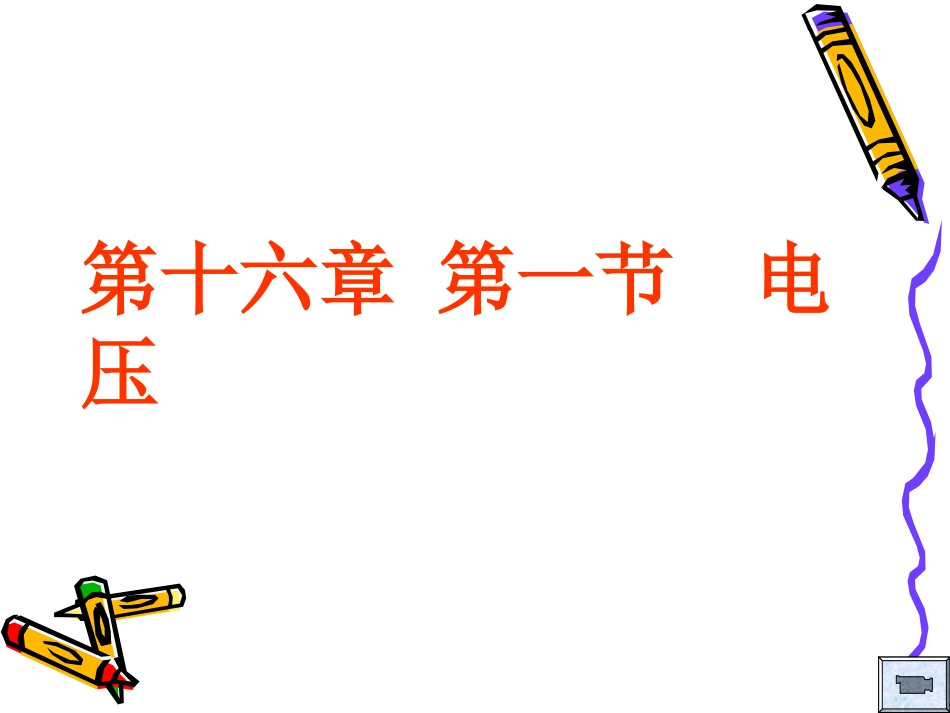

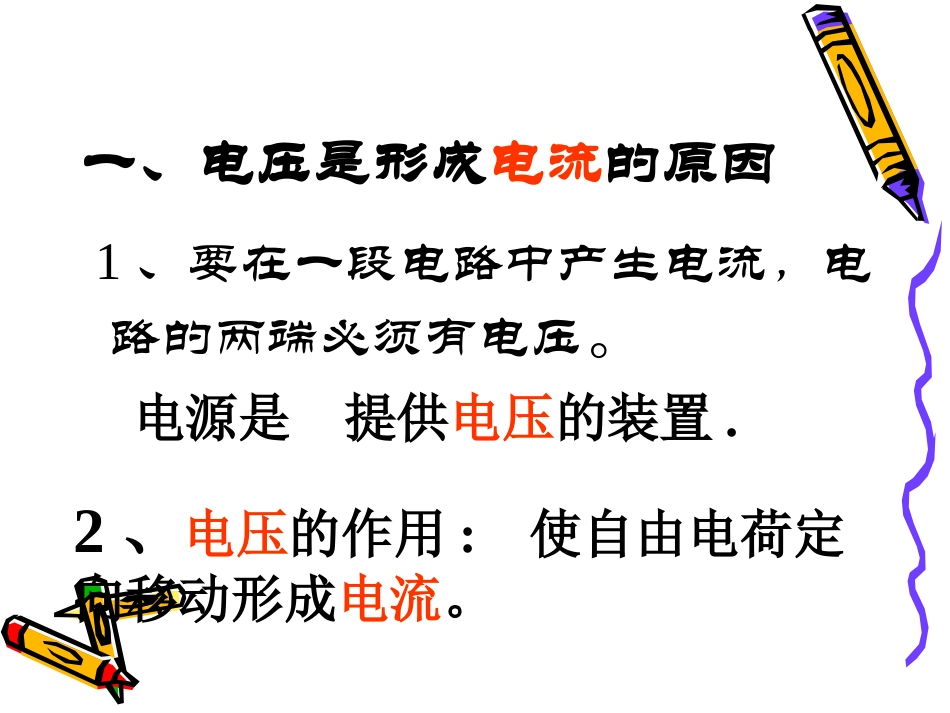

三节电压第十六章第一节电压开关电源电灯电荷+电流的形成用导线把电源、灯泡、开关连接起来，闭合开关，电路中就会有电流。如图所示：电源是提供电压的装置.2、电压的作用:使自由电荷定向移动形成电流。1、要在一段电路中产生电流，电路的两端必须有电压。一、电压是形成电流的原因二、电压的大小和单位1.电压的单位伏特简称伏符号V千伏（KV）、毫伏（mV）、微伏（μV）。国际上通常用字母U表示电压2.电压单位的换算：1千伏＝1000伏、或1KV＝1000V,1伏＝1000毫伏、或1V＝1000mV,1毫伏＝1000微伏、或1mV＝1000μV。3.几个常用的电压＊一节干电池的电压U＝1.5伏（记住）＊一个铅蓄电池的电压U＝2伏（记住）＊家庭电路的电压U＝220伏（记住）＊对人体安全的电压不高于36伏特（记住）＊工业动力电压U＝380伏三、电压的测量工具你认识吗？仔细观察315-1、认识电压表⑴常用电压表有三个接线柱：一个负接线柱（共用接线柱），两个正接线柱3V，15V⑵常用电压表有两个量程：测量时根据电压大小选择不同的量程。⑶常用电压表有两排刻度值：量程为“15V”时,刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V(即分度值是0.5Ⅴ)；量程为“3Ⅴ”时,刻度盘上的每个大格表示lV，每个小格表示0.lV(即分度值是0.lⅤ）。2、使用电压表时应注意以下几点：(l)电压表并联接在被测电路的两端；(2)电压表的正接线柱连接在靠近电源正极的一端，负接线柱连接在靠近电源负极的一端。(3)被测电压不要超过电压表的量程，如果不清楚被测电压时，先使用大量程试触：若所测值在3—15v范围内使用该量程，若所测值小于3v时，则使用3v量程。⑷电压表可以直接接在电源两端，而测量电源电压电压表的读数你会读吗？若用3V量程，示数为1.3V若用15V量程，示数为6.5V•使用电压表读数的一般步骤：•①弄清选择的量程•②弄清该量程所对应的分度值•③看清指针偏转过的格数•④计算出结果•例如：在该图中0.1V×13=1.3V四、课堂练习（1）380伏=（）千伏（2）120伏=（）伏特（3）2.5×10-3千伏=（）毫伏（4）4.8×104毫伏=()伏0.381202.5×10348请思考：被测电路的那一端接电源正极？被测电阻上的电压的范围是多大？答案：左端为“—”，右端为“＋”电阻两端电压范围：0~3v电流方向如图：小结电压的概念电压的单位:伏特千伏毫伏微伏电压表的使用布置作业：1．0.5V=______mV=______μV1.5×10μV=______mV=______V=______kV2．电路两端有______，电路中才能形成电流，而______是提供电压的装置。3．测量电压的仪器是______，在测量某电路两端的电压时，必须把______与被测电路______联起来。(填“串”或“并”)4．用电压表测灯L1的电压，正确的电路图是[]6
